Круглосуточная эксплуатация промышленных маслозаполненных винтовых компрессоров мощностью от 30 до 250 кВт на производственных предприятиях, заводах металлоконструкций и в логистических комплексах Алматы сопряжена с колоссальным рассеиванием тепла. До 80–90% потребляемой компрессором электроэнергии в процессе изотермического сжатия воздуха превращается в нагрев компрессорного масла до температуры +80…+95 °C. При стандартном воздушном охлаждении через штатный радиатор эти гигакалории просто выбрасываются вентиляторами в атмосферу, в то время как на отопление прилегающих цехов, складов или нагрев технологической воды предприятие сжигает сотни кубометров покупного природного газа.

Интеграция промежуточного пластинчатого или кожухотрубного теплообменника в масляный контур компрессора позволяет снимать до 70–75% сбросного тепла в виде горячей воды с температурой +60…+75 °C. Однако надежность этой энергосберегающей схемы напрямую зависит от физической стойкости трубопроводной обвязки водяного контура. Попытки смонтировать гидравлический модуль из полипропилена (PPR) или тонкостенных полимерных труб приводят к их волнообразному короблению под воздействием температурных скачков, разгерметизации фитингов от компрессорных микровибраций и риску аварийного закипания при резком сбросе нагрузки. Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 обыкновенной и усиленной серий выступает эталонным конструкционным материалом для теплоутилизационных контуров благодаря жесткости стенки, устойчивости к кавитации и гидродинамическим ударам.

Гидравлический расчет контура рекуперации и подбор диаметров труб ВГП по мощности компрессора

Тепловая мощность, доступная для утилизации от маслозаполненного винтового компрессора, рассчитывается по формуле: Q_утил = N_эл × k_пот × k_эфф, где N_эл — электрическая мощность привода компрессора (кВт), k_пот — коэффициент перехода энергии в нагрев масла (0,86–0,90), а k_эфф — КПД водомасляного теплообменника (0,85–0,92). Для компрессора мощностью 75 кВт снимаемый тепловой поток составляет: 75 × 0,88 × 0,90 = 59,4 кВт (около 51 000 ккал/ч), чего достаточно для полноценного обогрева производственного участка или склада площадью 500–650 м² в климатических условиях Алматинской области.

Массовый и объемный расход нагреваемой воды через контур теплообменника определяется соотношением: V = (Q_утил × 3600) / (c_w × ρ_w × ΔT), где c_w — удельная теплоемкость воды (4,187 кДж/(кг·°C)), ρ_w — плотность воды (980 кг/м³ при средней температуре +65 °C), а ΔT — расчетный температурный перепад между подающей и обратной линиями контура отопления (обычно принимается ΔT = 20 °C для радиаторов или 15 °C для воздушно-отопительных агрегатов). При перепаде 20 °C для теплосъема 59,4 кВт требуемый объемный расход составляет: V = (59,4 × 3600) / (4,187 × 980 × 20) = 2,60 м³/ч (0,72 л/с).

Внутренний проходной диаметр стальной трубы ВГП рассчитывается исходя из допустимой скорости движения теплоносителя в технологических обвязках промышленных котельных и теплопунктов в диапазоне v = 0,6–1,2 м/с. Занижение диаметра приводит к росту скорости свыше 1,5 м/с, что порождает гидравлический шум, кавитацию на седельных клапанах и рост нагрузки на циркуляционный насос. Завышение сечения вызывает завоздушивание горизонтальных участков и удорожание сметы закупки металлопроката.

Электрическая мощность компрессора, кВтУтилизируемая тепловая мощность, кВтОбъемный расход воды (при ΔT = 20 °C), м³/чРекомендуемый условный проход трубы ВГП (Ду / DN)Наружный диаметр и толщина стенки по ГОСТ 3262-75, ммЛинейная потеря давления, Па/м
30–3722–280,95–1,22Ду 20 (3/4″)26,8 × 2,8 (обыкн.)145–210
45–5534–421,48–1,83Ду 25 (1″)33,5 × 3,2 (обыкн.)160–230
75–9056–702,45–3,05Ду 32 (1 1/4″)42,3 × 3,2 (обыкн.)180–255
110–13282–1023,58–4,45Ду 40 (1 1/2″)48,0 × 3,5 (обыкн.)190–270
160–200120–1555,25–6,78Ду 50 (2″)60,0 × 3,5 (обыкн.)175–260
250190–2058,30–8,95Ду 65 (2 1/2″)75,5 × 4,0 (усилен.)165–220

Для создания компактных распределительных гребенок и узлов ввода на складе компании ATLANT MARKET в Алматы заказывают трубы ВГП мерной длины с заводской нарезкой в размер, что исключает образование технологических отходов при монтаже блочных тепловых пунктов.

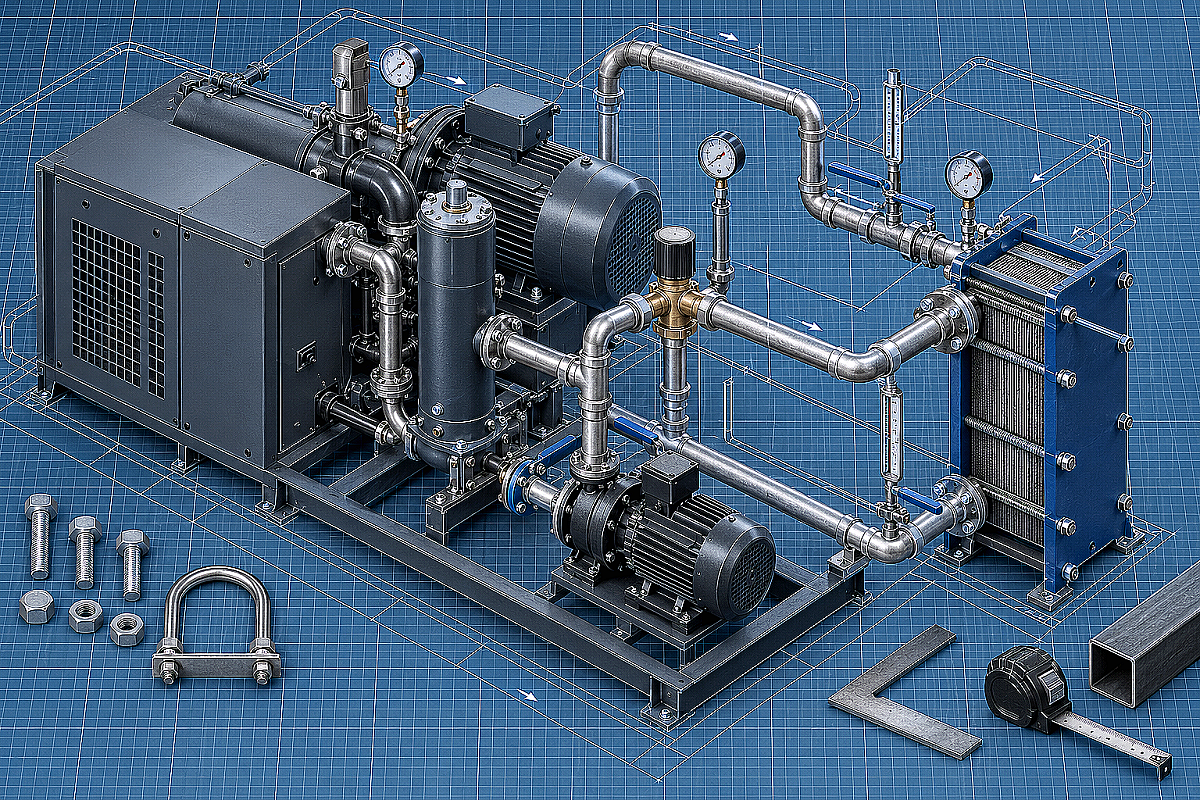

Принципиальная схема обвязки теплообменника, трехходовой термостатический подмес и защита от перегрева компрессора

Винтовой компрессорный блок критически чувствителен к температуре поступающего масла. Если масло охладить ниже точки росы сжатого воздуха (ниже +55…+60 °C при рабочем давлении 7–10 бар), содержащаяся в атмосферном воздухе влага сконденсируется непосредственно в объеме винтовой пары. Водно-масляная эмульсия мгновенно теряет смазывающие свойства, разрушает подшипники и забивает сепараторный фильтр тонкой очистки. С другой стороны, если водяной контур отопления перегреется или циркуляционный насос остановится, температура масла не должна превысить аварийный предел +105…+110 °C.

Для обеспечения стабильной температуры масла на уровне +70…+85 °C в гидравлическую схему закладываются три обязательных защитных контура:

  • Штатный термостатический перепуск масла компрессора: теплообменник рекуперации врезается последовательно в масляный тракт перед штатным радиатором компрессора. При холодном пуске масло циркулирует по малому кругу, минуя теплообменник, пока не достигнет рабочей температуры +65 °C.
  • Трехходовой термостатический клапан на водяной линии: обеспечивает рециркуляцию нагретой воды в теплообменник, поддерживая температуру обратной воды на входе в пластинчатый модуль не ниже +50 °C для исключения локального переохлаждения масляного тракта.
  • Автоматический аварийный сброс на градирню или штатный воздушный радиатор: при отключении внешних потребителей тепла (например, в теплые дневные часы) встроенный регулятор компрессора открывает байпас, направляя избыток тепла на штатный вентиляторный маслоохладитель.

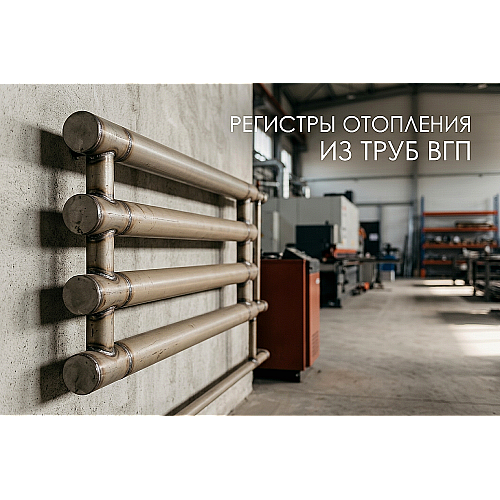

Интеграция контура рекуперации в существующую радиаторную сеть или в регистры отопления из стальных труб ВГП выполняется через гидравлический разделитель (гидрострелку) или буферную емкость, что исключает взаимное влияние циркуляционных насосов отопительного контура и насоса теплообменника рекуперации.

Правила монтажа трубопроводов ВГП: компенсация вибраций, уклоны, воздухоотводчики и фланцевые узлы

Работа мощного винтового компрессора неизбежно сопровождается низкочастотной вибрацией от вращения электродвигателя и пульсаций сжатия газа. Прямое жесткое подключение стальной магистрали к патрубкам пластинчатого теплообменника категорически запрещено: циклическая вибрация передается на пластины теплообменного пакета, приводя к усталостному разрушению паяных медных или никелевых швов и смешению компрессорного масла с теплоносителем.

Монтаж стальной обвязки выполняется с соблюдением пяти строгих инженерных правил:

  1. Монтаж вибровставок: непосредственно на патрубках входа и выхода водяного контура устанавливаются гибкие компенсаторы — резинокордные вибровставки с фланцевым или муфтовым присоединением, отсекающие механические колебания от стальной магистрали.
  2. Соблюдение уклонов: горизонтальные участки труб ВГП монтируются с постоянным уклоном не менее 0,003 (3 мм на 1 метр длины) в сторону сливных кранов для полного гравитационного дренирования системы при регламентных остановках.
  3. Автоматическая деаэрация: в наивысшей точке нагнетательной линии монтируется стальной воздухосборник с автоматическим поплавковым воздухоотводчиком, защищенным отсечным шаровым краном. Завоздушивание теплообменника ведет к мгновенному локальному перегреву масла.
  4. Фланцевые разъемные соединения: для оперативного демонтажа теплообменника на сервисную промывку кислотными растворами подключение выполняется через стальные плоские фланцы по ГОСТ 33259-2015 с термостойкими паронитовыми прокладками марки ПОН-Б толщиной 2 мм.
  5. Сейсмостойкое крепление: в сейсмических условиях Алматы (9–10 баллов) шаг неподвижных и скользящих хомутовых опор на стенах и металлоконструкциях для труб Ду 25–40 принимается не более 2,0–2,5 метров с обязательной установкой диагональных сейсмических упоров на поворотах трассы.

Чек-лист входного контроля и проверки качества труб ВГП перед монтажом

Использование некачественного или лежалого трубного проката на высокотемпературных контурах создает скрытую угрозу аварийных протечек. При приемке партии стальных водогазопроводных труб на объекте закупщик и прораб проводят обязательную инструментальную проверку по следующим пунктам:

  • Сертификат соответствия и марка стали: проверка заводского сертификата качества с указанием плавки, марки стали (Ст2сп, Ст3пс или углеродистая сталь 10/20) и отметки об успешном прохождении гидравлических испытаний на заводе-изготовителе (не менее 2,4 МПа для обыкновенных и 3,1 МПа для усиленных труб).
  • Толщина стенки микрометром: замер толщины металла по торцам хлыста. Предельное минусовое отклонение по ГОСТ 3262-75 не должно превышать 10–12%. Заниженная толщина стенки («недокат») снижает коррозионный ресурс системы в 2 раза.
  • Контроль сварного продольного шва: визуальный осмотр внутренней и наружной поверхности шва. Не допускаются непровары, раковины, расслоения металла и выступающий внутренний грат высотой более 0,5 мм, создающий паразитное гидравлическое сопротивление.
  • Геометрия и овальность: проверка наружного диаметра штангенциркулем. Овальность торцов не должна выводить размеры трубы за предельные допуски стандарта (±0,4 мм для Ду 20–32, ±0,8 мм для Ду 40–50), иначе стыковка под сварку или нарезка трубной резьбы приведет к браку соединения.

Часто задаваемые вопросы по обвязке рекуператоров компрессоров трубами ВГП

Можно ли использовать оцинкованную трубу ВГП для контура рекуперации компрессора?

Да, применение оцинкованных труб ВГП по ГОСТ 3262-75 предпочтительно, так как цинковое покрытие толщиной от 30 мкм полностью защищает внутреннюю стенку от коррозии при циркуляции горячей аэрированной воды. Однако монтаж оцинкованного проката должен выполняться на резьбовых соединениях или грувлоках: электродуговая сварка выжигает цинк в зоне шва с выделением токсичных паров и образованием очага ускоренной сквозной коррозии.

Что происходит с рекуперацией тепла летом, когда отопление цеха отключено?

В летний период нагретая вода направляется либо на круглогодичные технологические нужды (нагрев воды для мойки деталей, душевых персонала, сушильных установок), либо переводится на охлаждение через внешнюю градирню. Если съем тепла отсутствует, автоматика компрессора закрывает подачу теплоносителя, и штатный вентилятор компрессора сбрасывает тепло через воздушный радиатор без вмешательства оператора.

Какое рабочее давление должна выдерживать труба ВГП в контуре рекуперации?

Рабочее давление водяного контура теплообменника обычно составляет 0,2–0,6 МПа (2–6 бар). Стальная труба ВГП обыкновенной серии по ГОСТ 3262-75 рассчитана на постоянное гидростатическое давление до 2,4 МПа (24 бар), а усиленная серия — до 3,1 МПа (31 бар), что обеспечивает пятикратный запас прочности против гидроударов и аварийных скачков напора циркуляционных насосов.

Что взять с собой к закупке

Для полной комплектации теплоутилизационного модуля винтовой компрессорной станции на складе металлопроката заказывают:

  • Стальные трубы ВГП по ГОСТ 3262-75 расчетного диаметра (Ду 20–Ду 65) обыкновенной серии с запасом 7–10% на подгонку узлов;
  • Ответные стальные плоские приварные фланцы по ГОСТ 33259-2015 (Ру 1,0–1,6 МПа) и комплект паронитовых прокладок марки ПОН-Б;
  • Стальные крутоизогнутые приварные отводы 90° по ГОСТ 17375-2001 и переходные концентрические переходы под патрубки теплообменника;
  • Виброизолирующие резинокордные компенсаторы (вибровставки) соответствующего условного прохода;
  • Спецификацию на сортовой металлопрокат (швеллер, уголок) для сборки силовой рамы теплообменного узла и опорных стоек.

На алматинской базе компании ATLANT MARKET всегда в наличии полный сортамент стальных водогазопроводных и электросварных труб по ГОСТ, фланцев, отводов и сортового проката. Доступна оперативная резка металла в размер по чертежам заказчика, формирование комплексных поставок и оперативная отгрузка со складов в Алматы, Талдыкоргане и Каскелене с доставкой автотранспортом по всем регионам Казахстана.
