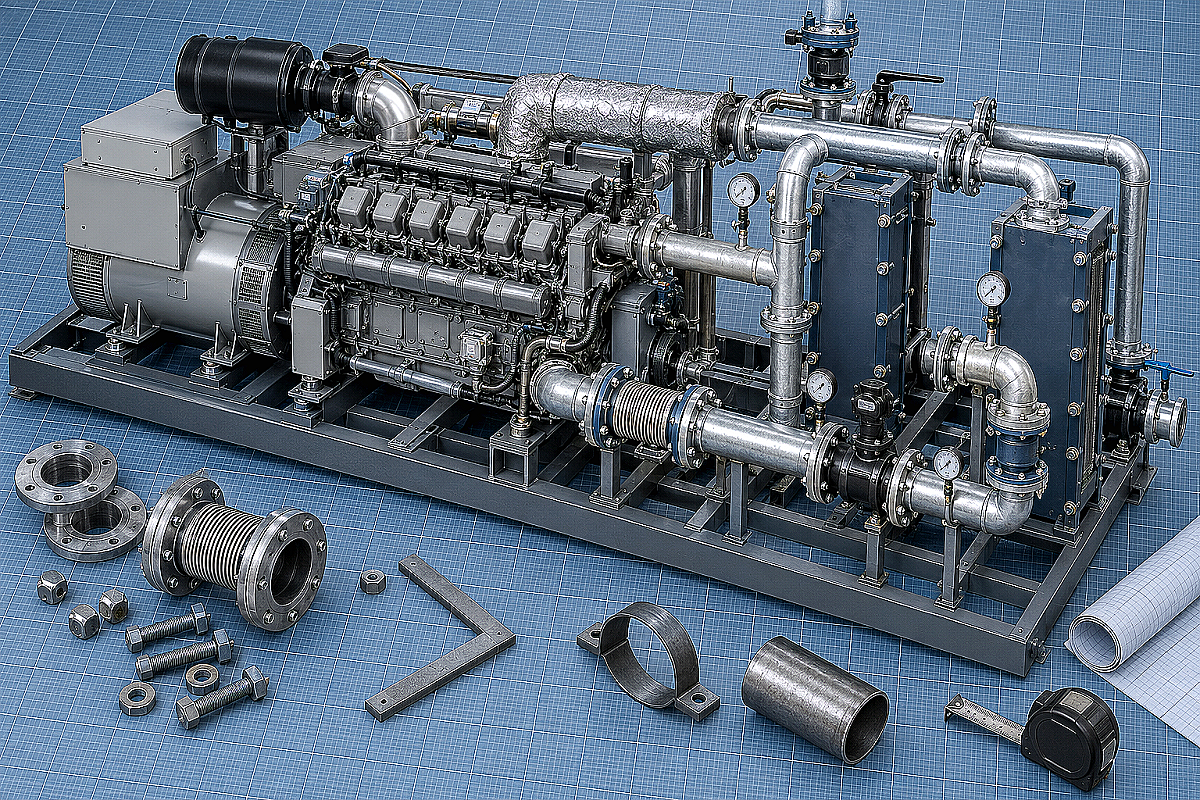

Внезапная аварийная остановка газопоршневой когенерационной установки (ГПУ) электрической мощностью от 250 кВт до 2,0 МВт на производственных предприятиях, в тепличных комбинатах или логистических центрах Алматинской области приводит к одновременному отключению электроэнергии и тепла. В 85% случаев перегрев двигателя и срыв генерации происходят не из-за механической поломки поршневой группы, а по причине гидродинамических ошибок в технологической обвязке тепловых контуров. Заужение сечений на подводящих магистралях, пренебрежение компенсацией линейных температурных удлинений и жесткая передача высокочастотных вибраций двигателя на трубные эстакады вызывают усталостные трещины в металле и срыв теплосъема.

Для монтажа внешних контуров охлаждения рубашки цилиндров, интеркулера и теплообменников утилизации тепла уходящих дымовых газов (КУГ) применяется стальная водогазопроводная труба ВГП усиленной и обыкновенной серии по ГОСТ 3262-75. Монолитная стенка толщиной от 3,5 до 4,5 мм и пластичность углеродистой стали марок Ст3сп и Ст20 обеспечивают надежное удержание теплоносителя с температурой до +115 °C и давлением до 1,6 МПа в условиях постоянных динамических перегрузок.

Гидравлическая структура контуров ГПУ: разделение потоков и расчет диаметров Ду

Газопоршневой когенератор вырабатывает два независимых потока тепловой энергии: высокотемпературный (рубашка охлаждения блока цилиндров и масляный теплообменник с рабочей температурой +80…+95 °C) и низкотемпературный (первая и вторая ступени охладителя наддувочного воздуха — интеркулера с температурой +45…+55 °C). Смешение этих потоков без гидравлической увязки недопустимо, так как перегрев наддувочной газовоздушной смеси свыше +50 °C провоцирует детонационное сгорание топлива в цилиндрах и автоматический сброс электрической мощности генератора.

Диаметры технологических трубопроводов рассчитываются исходя из объемного расхода этиленгликолевого или водно-гликолевого раствора (концентрацией 40–50%) и ограничения максимальной скорости потока в пределах 1,2–1,8 м/с. Превышение скорости 2,0 м/с создает избыточное гидравлическое сопротивление, вызывающее кавитацию в циркуляционных насосах первичного котлового контура, а скорость ниже 0,8 м/с провоцирует неравномерное температурное расслоение теплоносителя.

Формула расчета внутреннего диаметра трубопровода контура охлаждения:

d = √( (4 · Q) / (π · v · 3600) ), где Q — циркуляционный объемный расход теплоносителя (м³/ч), v — расчетная скорость потока (м/с), d — внутренний диаметр трубы (м).

Для утилизации тепла выхлопных газов с температурой +450…+550 °C после утилизатора КУГ сетевая вода подается на пластинчатые или кожухотрубные теплообменники. На этих участках действуют пиковые температурные перегрузки, поэтому монтаж выполняется исключительно стальной трубой ВГП с герметичными фланцевыми соединениями исполнения B по ГОСТ 33259-2015 с паронитовыми прокладками марки ПМБ.

Сравнение параметров технологических контуров обвязки ГПУ трубами ВГП

В таблице приведены нормативные параметры и подбор диаметров труб ВГП по ГОСТ 3262-75 для газопоршневых установок единичной мощностью 500–1000 кВт при работе на нужды отопления и технологического теплоснабжения в климатических условиях Казахстана.

Технологический контур ГПУТеплоноситель и температураРабочее давление, МПаРекомендуемый диаметр трубы ВГП по ГОСТ 3262-75Толщина стенки трубы, ммТип изоляции и требования монтажа
Высокотемпературный контур (рубашка двигателя)Водно-гликолевый раствор 40%, +80…+95 °C0,30–0,60Ду 65 – Ду 100 (наружный Ø 75,5–114,0 мм)3,5–4,5 (обыкновенная / усиленная)Базальтовые цилиндры 50 мм в оцинкованном кожухе, уклон 0,003 к котлу
Низкотемпературный контур (интеркулер наддува)Водно-гликолевый раствор 40%, +40…+55 °C0,25–0,40Ду 50 – Ду 80 (наружный Ø 60,0–88,5 мм)3,5–4,0 (обыкновенная)Вспененный каучук 25–32 мм с защитой от конденсата
Контур утилизатора выхлопных газов (КУГ)Сетевая вода / гликоль, +90…+115 °C0,60–1,00Ду 80 – Ду 125 (наружный Ø 88,5–140,0 мм)4,0–4,5 (усиленная)Огнестойкая минераловатная скорлупа 60 мм, сильфонные компенсаторы
Аварийный сбросной контур (на драйкулер)Водно-гликолевый раствор 40–50%, +95…+105 °C0,30–0,60Ду 80 – Ду 125 (наружный Ø 88,5–140,0 мм)4,0–4,5 (усиленная)Теплоизоляция 40 мм, электрообогрев саморегулирующимся кабелем
Линия газоснабжения двигателя (газовая рампа)Природный сетевой газ метан, +5…+25 °C0,05–0,30Ду 40 – Ду 80 (наружный Ø 48,0–88,5 мм)3,5–4,0 (обыкновенная)Опоры со скользящими диэлектрическими прокладками, желтая эмаль ПФ-115

Сейсмовиброразвязка и температурная компенсация обвязки в Алматы

Главная специфика монтажа когенерационных станций в предгорьях Заилийского Алатау (Алматы, Каскелен, Талгар) — сочетание вибрационных пульсаций поршневого двигателя частотой 25–50 Гц с нормативной сейсмичностью площадки 9–10 баллов по СП РК 2.03-30-2017. Жесткое болтовое или сварное присоединение стальной магистрали непосредственно к фланцам виброизолированной рамы ГПУ категорически запрещено: знакопеременные колебания вызывают усталостный срез крепежа и разрыв литых патрубков водяного насоса за 100–150 часов работы.

Для полного разделения динамических сред на всех входящих и выходящих линиях монтируются гибкие резинокордные вибровставки с эластомером EPDM или сильфонные нержавеющие виброкомпенсаторы с внутренним направляющим экраном. Вибровставка устанавливается строго соосно на расстоянии не более 0,5–1,0 метра от рамы агрегата. Сразу за виброкомпенсатором на строительных металлоконструкциях монтируется первая жесткая неподвижная опора (ОПБ или ОПХ), фиксирующая стальную магистраль относительно фундамента здания.

При проектировании протяженных эстакад подачи тепла к главному распределительному коллектору котельной учитывается температурное расширение стали: при нагреве от 0 °C до +95 °C каждый метр трубы ВГП удлиняется на 1,15 мм. Для безаварийного поглощения деформаций на прямых участках длиной свыше 25 метров закладываются П-образные компенсаторы с вылетом плеча не менее 12–15 диаметров трубы либо осевые сильфонные компенсаторы КСО в паре с направляющими скользящими опорами.

Аварийный контур сброса тепла на драйкулер: предотвращение закипания

В летний период или при технологических остановках отопительных контуров потребителей газопоршневой генератор продолжает вырабатывать электроэнергию, однако тепловая энергия больше не утилизируется в теплосеть. Чтобы исключить закипание теплоносителя в блоке цилиндров, гидравлическая обвязка комплектуется аварийным контуром сброса тепла на выносной сухой охладитель (драйкулер или градирню), размещаемый на кровле или открытой площадке энергоцентра.

Переключение потока осуществляется трехходовыми смесительно-разделительными клапанами с электроприводами (время полного хода затвора не более 15–30 секунд). На подающей и обратной линиях драйкулера монтируются автоматические воздухоотводчики с отсечными клапанами в верхних точках и полнопроходные дренажные краны в нижних отметках для аварийного опорожнения. Если по соображениям экологии в контуре используется чистая умягченная вода без антифриза, уличные участки труб ВГП оснащаются дублированной системой саморегулирующегося электрического кабельного обогрева мощностью не менее 30–40 Вт/м под слоем влагостойкой теплоизоляции.

Пошаговый чеклист проверки монтажа обвязки ГПУ

Перед подписанием акта скрытых работ и заполнением первичного контура ГПУ рабочим теплоносителем монтажная бригада и служба технадзора обязаны выполнить следующий контрольный регламент:

  1. Входной контроль трубной продукции: замер толщины стенки микрометром на торцах труб ВГП по ГОСТ 3262-75, визуальная проверка сплошности продольного сварного шва и сверка номеров плавок с заводскими сертификатами соответствия.
  2. Проверка соосности вибровставок: угловое и осевое смещение фланцев компенсатора относительно патрубков двигателя не должно превышать ±2,0 мм во избежание постоянного скручивающего напряжения в резине.
  3. Установка защитной арматуры: монтаж магнитно-сетчатых фильтров грязевиков на всасывающих линиях насосов первичного контура для улавливания металлического шлама перед пластинчатыми теплообменниками.
  4. Двухэтапная гидравлическая опрессовка: предварительное испытание водой давлением 1,5 Рраб (не менее 0,9 МПа) в течение 30 минут с отключенными расширительными баками и проверка на падение давления по поверенному манометру класса 1,5.
  5. Антикоррозийная подготовка: очистка стальной поверхности от окалины до степени Sa 2,5, нанесение двух слоев термостойкого грунта ГФ-021 и термоизоляция сертифицированными базальтовыми скорлупами.

Часто задаваемые вопросы

Почему для первичного контура ГПУ нельзя использовать полипропилен (PPR) или трубы PE-RT?

В высокотемпературном контуре охлаждения рубашки цилиндров температура теплоносителя в аварийных режимах (сброс нагрузки, отказ вентиляторов драйкулера) достигает +105…+115 °C при давлении до 0,6 МПа. Полимерные трубы при температуре свыше +90 °C экспоненциально теряют кольцевую жесткость, провисают между опорами и подвергаются необратимой ползучести. Кроме того, полимеры разрушаются от высокочастотной вибрации двигателя в зоне фланцевых переходов.

Какую серию трубы ВГП выбрать для обвязки теплообменника утилизатора выхлопных газов КУГ?

Для контура КУГ применяется исключительно усиленная серия трубы ВГП по ГОСТ 3262-75 с толщиной стенки от 4,0 до 4,5 мм (для диаметров Ду 50–100). Усиленная стенка гарантирует расчетный запас прочности при резких температурных расширениях металла в моменты пуска генератора под нагрузку и исключает усталостное растрескивание околошовной зоны.

Как защитить стальные трубы ВГП в контурах с этиленгликолем от внутренней коррозии?

Водно-гликолевая смесь при нагреве свыше +80 °C подвергается термическому окислению с образованием гликолевой и муравьиной кислот, вызывающих язвенную коррозию черной стали. Для нейтрализации кислотности теплоноситель обязан содержать пакет органических карбоксилатных ингибиторов коррозии, поддерживающих показатель pH в диапазоне 8,0–9,5. Перед первой заливкой гликоля контур обязательно промывается щелочным пассивирующим раствором.

Каковы требования СП РК к креплению обвязки ГПУ в сейсмоопасных районах Алматы?

Согласно СП РК 2.03-30-2017, трубопроводы диаметром Ду 50 и более в зонах сейсмичностью 9–10 баллов фиксируются жесткими сейсмостойкими подвесами с продольными и поперечными диагональными раскосами через каждые 6–9 метров трассы. Свободные маятниковые подвесы на резьбовых шпильках без боковой фиксации категорически запрещены.

Что взять с собой к закупке

Комплектация когенерационного энергоцентра требует точной спецификации сортамента металлопроката и соединительных деталей. При формировании заказа на металлобазе ATLANT MARKET в Алматы (с возможностью оперативной отгрузки со складов в Каскелене и Талдыкоргане) закупщик должен иметь на руках согласованную рабочую документацию со следующими позициями:

  • Трубы стальные водогазопроводные черные по ГОСТ 3262-75 усиленной серии (Ду 50, Ду 65, Ду 80, Ду 100, Ду 125) в заводских хлыстах по 6,0 или 12,0 метров;
  • Стальные плоские и воротниковые фланцы по ГОСТ 33259-2015 на номинальное давление PN 10 и PN 16 с зеркалом исполнения B;
  • Комплекты резинокордных компенсаторов (вибровставок) фланцевого типа с жаростойкой мембраной EPDM;
  • Крутоизогнутые приварные отводы 90° по ГОСТ 17375-2001 и концентрические переходы по ГОСТ 17378-2001 из стали 20;
  • Крепежные шпильки класса прочности 8.8 с гайками и усиленными шайбами, а также безасбестовые прокладки марки ПМБ толщиной 2,0–3,0 мм;
  • Сортовой металлопрокат (швеллер ГОСТ 8240-97 и равнополочный уголок ГОСТ 8509-93) для сварки жестких опорных рам, траверс и сейсмораскосов.

Специалисты ATLANT MARKET выполнят высокоточную заводскую резку труб ВГП в размер по монтажным картам объекта и организуют доставку сертифицированного металлопроката длинномерным транспортом непосредственно на строительную площадку в любой регион Казахстана.
