Попадание концентрированных кислот, щелочей, электролитов или агрессивных органических растворителей на кожу и слизистые оболочки глаз персонала на промышленных предприятиях, складах химической продукции, аккумуляторных станциях и в лабораториях Казахстана требует мгновенной промывки пораженного участка в первые 10 секунд. Задержка подачи воды или недостаточный напор приводят к глубоким химическим ожогам тканей и необратимой потере зрения. При проектировании узлов аварийной безопасности инженеры и специалисты по охране труда нередко сталкиваются с ошибками: заужение подводящих диаметров, монтаж гибких шлангов или тонкостенного полипропилена, который деформируется от гидравлического удара при мгновенном открытии быстродействующего шарового крана.

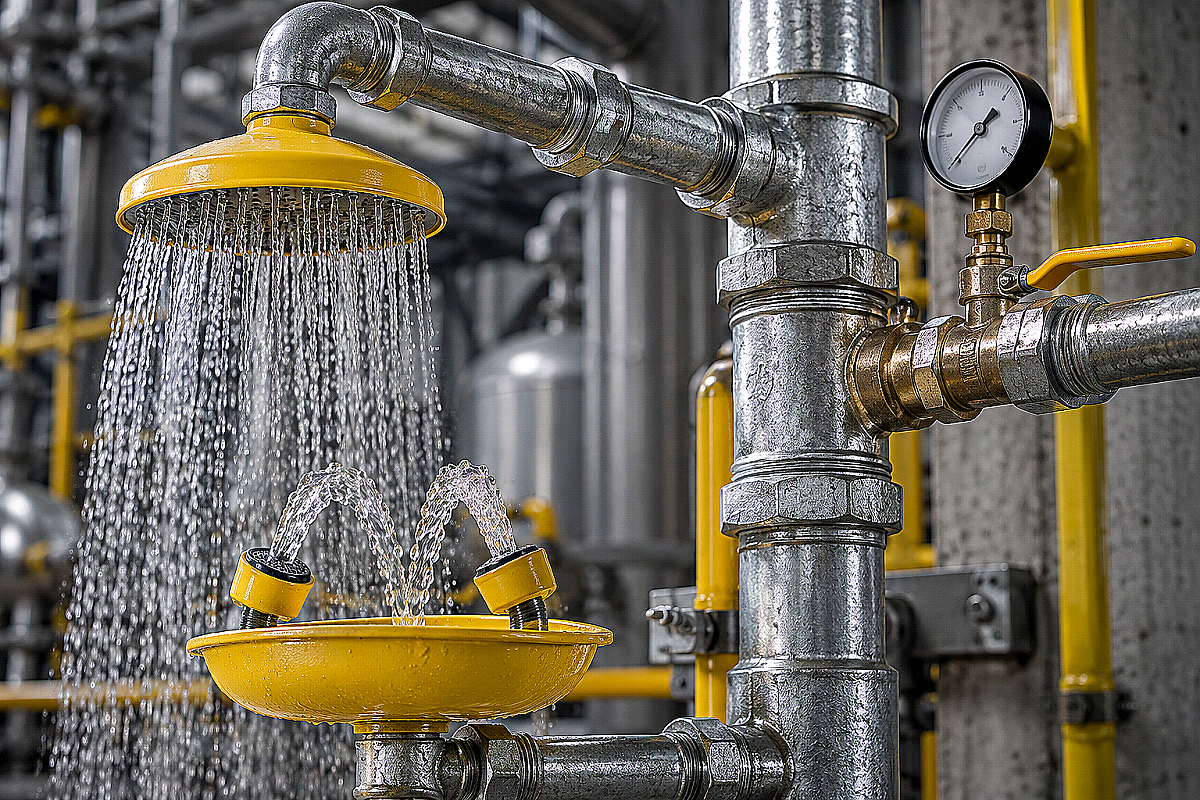

Стальная водогазопроводная оцинкованная труба по ГОСТ 3262-75 выступает базовым конструкционным материалом для обвязки стационарных аварийных душей и фонтанов промывки глаз. Жесткий металлопрокат с плотным цинковым покрытием гарантирует механическую прочность вертикальной стойки при резком рывке за ручную тягу или нажатии на ножную педаль, исключает коррозионное загрязнение промывочной воды хлопьями ржавчины и выдерживает нормативное давление до 0,6–1,0 МПа в дежурном режиме.

Нормативные требования к расходу воды и давлению в аварийных узлах

В соответствии с международными стандартами промышленной гигиены (ANSI/ISEA Z358.1, гармонизированными с нормами промышленной безопасности Республики Казахстан), аварийное оборудование разделяется на три функциональные категории: аварийный душ для тела, фонтан для промывки глаз/лица и комбинированные станции. Главное инженерное требование — обеспечение непрерывной автономной подачи воды с постоянным расходом на протяжении не менее 15 минут при одновременной активации всех леек.

Мгновенная активация аварийного клапана (время полного открытия не более 1 секунды) создает резкий гидродинамический импульс в подводящей магистрали. Если пропускная способность трубы недостаточна, гидростатическое давление падает ниже минимального рабочего порога (0,20 МПа), факел распыла лейки сжимается, а струи глазного фонтана теряют расчетную высоту (100–200 мм), делая промывку неэффективной.

  • Аварийный душ для тела: минимальный непрерывный расход воды составляет не менее 75,7 л/мин (20 GPM) при динамическом давлении перед душевой сеткой 0,20–0,40 МПа. Диаметр факела распыла на высоте 1520 мм от пола должен составлять не менее 508 мм.
  • Фонтан для промывки глаз и лица: минимальный расход воды — не менее 11,4 л/мин (3,0 GPM) для комбинированного омывателя лица и не менее 1,5 л/мин для базового глазного модуля при давлении 0,15–0,25 МПа. Скорость струи должна быть комфортной, исключающей механическое травмирование роговицы.
  • Комбинированная станция (душ + фонтан): суммарный расчетный расход воды при одновременной работе составляет не менее 87,1–95,0 л/мин. Подводящий стояк обязан гарантировать эту подачу без просадки напора на верхнем душевом рассекателе.

Гидравлический расчет диаметров труб ВГП по ГОСТ 3262-75

Подбор условного прохода (Ду / DN) стальных водогазопроводных труб для аварийных систем ведется исходя из ограничения максимальной скорости потока в пределах 1,5–2,0 м/с во избежание резких скачков давления и кавитационного шума при мгновенном пуске. Использование заниженного типоразмера Ду 20 (3/4") для питания душевого блока категорически недопустимо, так как линейные гидравлические потери на длине стояка в 2,2–2,5 метра превысят 0,15 МПа.

Для комплектации аварийных узлов на объектах в Алматы применяется оцинкованная труба ВГП обыкновенной или усиленной серии. Цинковый слой толщиной не менее 30 мкм по ГОСТ 3262-75 предотвращает окисление внутренней стенки в дежурном статическом состоянии, благодаря чему в момент включения на пострадавшего не выбрасывается порция бурой ржавой воды, способная усугубить травму глаз.

Тип аварийного оборудованияРасчетный расход воды, л/минРекомендуемый диаметр трубы ВГП (Ду / DN)Наружный диаметр и толщина стенки по ГОСТ 3262-75, ммСкорость потока в трубе, м/сПотеря напора на 10 м длины, МПа
Фонтан промывки глаз (локальный)11,4 – 15,0Ду 25 (1")33,5 × 3,2 (обыкновенная)0,33 – 0,430,004
Аварийный душ для тела (потолочный)75,7 – 85,0Ду 32 (1 1/4")42,3 × 3,2 (обыкновенная)1,24 – 1,390,038
Комбинированная стойка (душ + фонтан)87,1 – 95,0Ду 32 (1 1/4") / Ду 40 (1 1/2")48,0 × 3,5 (обыкновенная)0,95 – 1,040,021
Магистральный питающий коллектор (на 2–3 душа)180,0 – 250,0Ду 50 (2")60,0 × 3,5 (обыкновенная)1,21 – 1,680,028

При длине подводящей трассы от магистрали цеха до аварийного поста свыше 20 метров диаметр питающей трубы увеличивают на один типоразмер (до Ду 40 или Ду 50) для компенсации потерь давления на местных сопротивлениях (отводах, тройниках, сетчатых фильтрах и термостатических клапанах). Качество входящего металлопроката проверяется по стандартам заводской приемки, описанным в материале про входящий контроль труб ВГП, где критически важно контролировать отсутствие внутреннего грата и равномерность цинкового слоя.

Температурный режим: обвязка термостатических смесительных узлов

Подача ледяной воды с температурой +5…+8 °C из скважины или городского водопровода в аварийный душ недопустима. Пострадавший человек в состоянии химического шока не выдержит положенные 15 минут под ледяным потоком из-за риска переохлаждения (гипотермии), что приведет к преждевременному прекращению промывки и тяжелым химическим ожогам. В то же время подача воды с температурой свыше +38 °C ускоряет химическую реакцию взаимодействия щелочей и кислот с тканями тела.

Нормативный температурный диапазон промывочной воды составляет строго +16…+38 °C (оптимально +20…+25 °C — «теплая вода» / tepid water). Для поддержания этой температуры узел ввода комплектуется специализированным термостатическим смесительным клапаном безопасности (Thermostatic Mixing Valve, TMV), обвязанным стальными трубами ВГП.

  1. Линия холодной воды (ХВС): подключается к клапану через оцинкованную трубу Ду 25–32. На входе монтируются шаровой кран с фиксатором открытого положения, сетчатый фильтр грубой очистки и обратный клапан для исключения перетока горячей воды.
  2. Линия горячей воды (ГВС): заводится от системы отопления, емкостного бойлера или теплообменника через трубу Ду 20–25. Обязательна установка обратного клапана и фильтра.
  3. Функция Cold Water Bypass (байпас холодной воды): конструкция термостатического клапана безопасности обязана гарантировать проток расчетного объема холодной воды даже при полном аварийном отключении подачи ГВС.
  4. Функция защиты от ошпаривания (Thermal Shut-Off): при внезапном прекращении подачи холодной воды термостат мгновенно перекрывает горячую ветку за доли секунды, предотвращая термический ожог пораженных глаз и тела.

Конструктивные особенности стойки и механическая прочность в сейсмозоне

Аварийная стойка представляет собой самонесущую пространственную металлоконструкцию высотой 2100–2400 мм, закрепленную фланцем к бетонному полу цеха. При активации душа пострадавший резко тянет треугольную рукоятку на жесткой тяге с усилием до 200–300 Н (20–30 кгс). Тонкостенные трубы или пластиковые стойки при таком рывке изгибаются, что приводит к заклиниванию шарового крана или срезу резьбовых фитингов у основания.

Стальная водогазопроводная труба Ду 32 или Ду 40 по ГОСТ 3262-75 обладает моментом сопротивления, достаточным для восприятия консольных изгибающих нагрузок. Нижний узел опирания формируется приваркой опорного круглого фланца толщиной 8–10 мм с четырьмя отверстиями под анкерные болты М12. В условиях сейсмической активности Алматинского региона (9–10 баллов по СН РК) подводящий трубопровод соединяется с магистралью через стальные фланцы ГОСТ 33259-2015 или гибкие сейсмокомпенсационные петли, предотвращающие излом трубы при подвижках несущих стен здания.

Для наружной установки на открытых эстакадах складов ГСМ и химических терминалов Казахстана стойка аварийного душа оснащается системой защиты от замерзания. На оцинкованную трубу ВГП навивается саморегулирующийся нагревательный кабель мощностью 25–33 Вт/м, поверх которого укладывается базальтовая теплоизоляция толщиной 40–50 мм и защитный оцинкованный кожух. В качестве альтернативы применяется сухотрубная схема с подземным расположением дренажного клапана ниже глубины сезонного промерзания грунта (для Алматы — от 1,0 до 1,2 м): после закрытия крана вода из вертикального стояка автоматически сбрасывается в дренаж, исключая образование ледяной пробки.

Чек-лист закупки материалов и приемки узла на объекте

При комплектации аварийного поста снабженцу строительного или промышленного объекта необходимо проверить соответствие спецификации технологическому регламенту:

  • Трубы водогазопроводные оцинкованные ГОСТ 3262-75 требуемого диаметра (Ду 25, Ду 32 или Ду 40) с сертификатом завода-изготовителя;
  • Фитинги резьбовые оцинкованные из ковкого чугуна (ГОСТ 8966-75) или оцинкованные приварные отводы и переходы;
  • Краны шаровые полнопроходные из нержавеющей стали AISI 304 или латуни с фиксатором в открытом положении (клапан не должен закрываться автоматически при отпускании руки);
  • Термостатический смесительный клапан безопасности с пропускной способностью Kvs не менее 4,5–7,0 м³/ч;
  • Сетчатый фильтр грубой очистки (размер ячейки не более 300–400 мкм) для предотвращения засорения тонких форсунок фонтана промывки глаз;
  • Быстросъемная ручная тяга и ножная педаль привода с антикоррозийным эпоксидным или порошковым покрытием сигнально-желтого цвета (RAL 1023);
  • Опорный фланец толщиной от 8 мм и комплект клиновых анкеров из нержавеющей или оцинкованной стали.

На складе металлопроката компании ATLANT MARKET в Алматы доступен полный сортамент стальных оцинкованных труб ВГП по ГОСТ 3262-75, трубопроводной арматуры и фланцев с возможностью высокоточной резки в размер и оперативной доставки на объекты Алматы, Каскелена, Талдыкоргана и других регионов Казахстана.

Часто задаваемые вопросы (FAQ)

Почему нельзя использовать полипропиленовые (PPR) трубы для обвязки аварийного душа?

Полипропилен обладает высоким коэффициентом линейного температурного расширения и низкой жесткостью на изгиб. При резком рывке за рукоятку активации душа пластиковая стойка деформируется, создавая риск заклинивания клапана или выламывания настенных клипс. Кроме того, при мгновенном открытии полнопроходного крана возникает гидравлический удар, способный разорвать сварные полифузионные стыки в местах концентрации механических напряжений.

На какой высоте должны располагаться душевая лейка и чаша фонтана промывки глаз?

Согласно стандартам безопасности, душевая лейка монтируется на высоте 2080–2440 мм от уровня чистого пола. Распылительные головки фонтана для промывки глаз и лица должны находиться на высоте 838–1143 мм от пола и на расстоянии не менее 153 мм от ближайших стен или препятствий для обеспечения беспрепятственного наклона головы пострадавшего.

Как часто необходимо проводить испытания и промывку аварийных душей?

Технический регламент безопасности требует проведения еженедельной активации аварийного душа и фонтана длительностью не менее 1–2 минут. Это необходимо для промывки застойной воды из тупикового стояка, проверки свободного хода запорного механизма и контроля стабильности напора по манометру.

Обязательно ли подключение аварийного душа к канализации?

Прямое подключение сливного трапа к хозяйственно-бытовой канализации на химических производствах запрещено без нейтрализующего резервуара. Промывочная вода, содержащая смытые опасные реагенты, должна отводиться в локальный дренажный приямок или специальную накопительную емкость для последующей нейтрализации и утилизации.

Что взять с собой к закупке

Для надежного монтажа аварийного поста безопасности на объекте необходимо заранее заложить в спецификацию стальные оцинкованные трубы ВГП по ГОСТ 3262-75 с запасом по проходному сечению (не менее Ду 32 для комбинированных станций), полнопроходную запорную арматуру с нержавеющими шарами, термостатический смесительный узел и механические фильтры. Точный гидравлический расчет и выбор жесткого оцинкованного металлопроката гарантируют безотказную работу системы в критической ситуации и успешное прохождение аудита промышленной безопасности на любом предприятии Казахстана.
