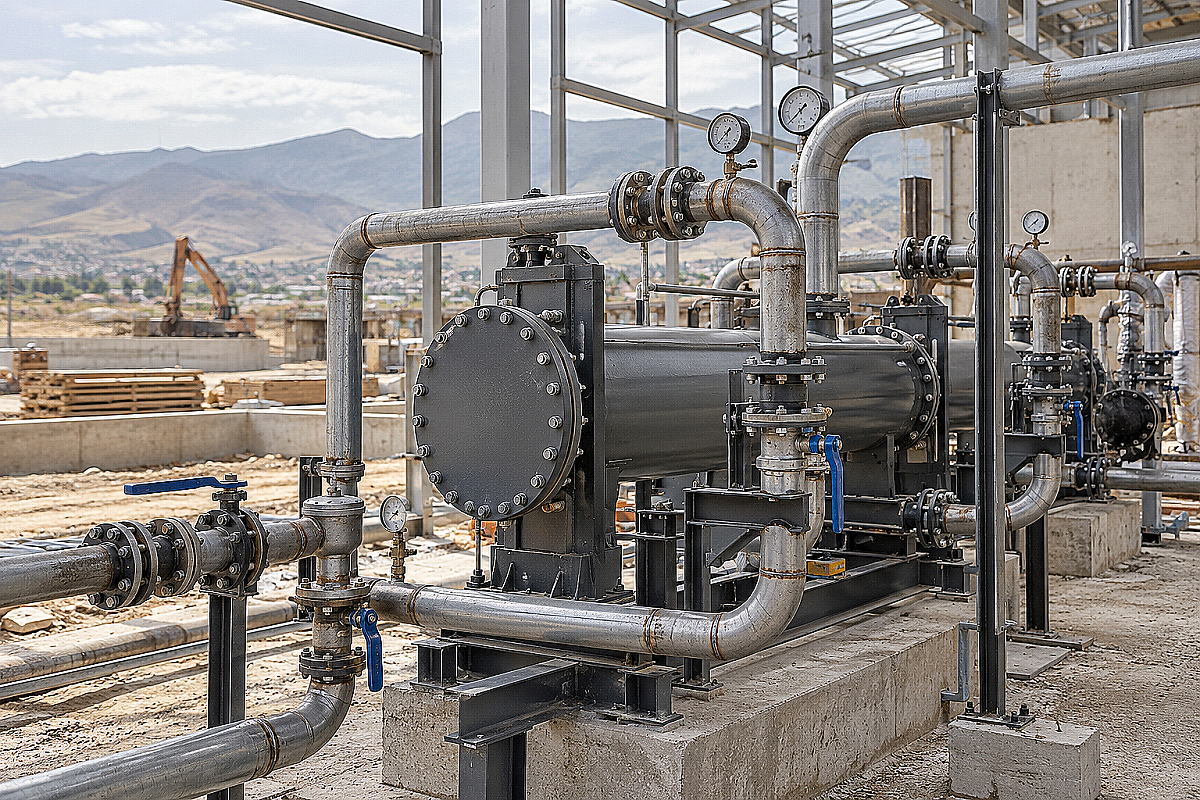

Эксплуатация секционных водо-водяных подогревателей (кожухотрубных бойлеров систем отопления и горячего водоснабжения серии ВВП по ГОСТ 27590-2005 и типовой серии 4.903-10) в центральных и индивидуальных тепловых пунктах (ЦТП и ИТП) Алматы требует строгого согласования гидравлических сопротивлений трубного и межтрубного пространств. При падении температуры сетевого теплоносителя в зимние пиковые морозы до −20…−25 °C блок из 4–8 последовательно соединенных секций длиной по 2–4 метра испытывает значительные знакопеременные термические деформации. Если подводящие и перепускные трубопроводы смонтированы без учета температурного удлинения или с заужением диаметров перемычек, в трубных досках секций возникают изгибающие напряжения, приводящие к ослаблению развальцовки латунных трубок и перетоку технического теплоносителя в контур санитарной горячей воды.

Для сборки распределительных коллекторов, межсекционных калачей, штуцеров отбора проб и байпасных линий химической безразборной промывки базовым конструкционным материалом выступает стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75. Высокая жесткость стенки толщиной от 3,2 до 4,5 мм в сочетании с устойчивостью к гидродинамическим пульсациям сетевых насосов позволяет создавать долговечные пространственные узлы, выдерживающие рабочее давление до 1,0–1,6 МПа при температурах греющей сетевой воды до +115…+130 °C.

Гидравлический расчет диаметров труб ВГП для трубного и межтрубного пространств

Конструкция скоростного секционного подогревателя ВВП предполагает движение нагреваемой санитарной воды по внутренним трубкам малого диаметра (трубное пространство), а греющей сетевой воды от теплосети — в межтрубном пространстве между наружным стальным кожухом и пучком трубок. Чтобы обеспечить проектный коэффициент теплопередачи (от 1200 до 2800 Вт/(м²·°C)) без образования застойных зон и интенсивного отложения солей карбонатной жесткости, скорость движения сред в подводящих трубах ВГП должна поддерживаться в строго регламентированных интервалах: 1,0–1,8 м/с для контура нагреваемой воды и 0,8–1,5 м/с для контура греющего теплоносителя.

Подбор внутреннего условного прохода (Ду) стальных труб ВГП выполняется на основе массового расхода теплоносителя по формуле гидродинамики несжимаемой жидкости:

$$d_{int} = \sqrt{\frac{4 \cdot G}{\pi \cdot w \cdot \rho}}$$

где $G$ — расчетный массовый расход воды в контуре (кг/с), $w$ — оптимальная скорость потока в трубопроводе (м/с), $\rho$ — плотность воды при средней температуре контура (кг/м³). Занижение диаметра подводящей трубы ВГП даже на один типоразмер (например, монтаж Ду 50 вместо расчетного Ду 70/80) увеличивает локальные гидравлические потери напора более чем в 2,5 раза, снижает располагаемый напор на вводе в пластинчатые или секционные теплообменники и провоцирует кавитационный шум в регулирующих клапанах.

Типоразмер секции ВВП (диаметр корпуса / длина)Тепловая мощность блока из 4 секций, кВтРасход теплоносителя, м³/чРекомендуемый диаметр трубы ВГП (ГОСТ 3262-75)Толщина стенки трубы (обыкновенная / усиленная), ммСкорость потока в подводящей трубе, м/с
ВВП 01-57х2000 (Ду 50)45–902,5–4,5Ду 32 (наружный 42,3 мм)3,2 / 4,00,95–1,40
ВВП 02-76х2000 (Ду 70)110–2205,0–9,5Ду 50 (наружный 60,0 мм)3,5 / 4,51,05–1,55
ВВП 06-114х4000 (Ду 100)350–65015,0–28,0Ду 65 (наружный 75,5 мм)4,0 / 4,51,20–1,65
ВВП 10-168х4000 (Ду 150)800–140035,0–60,0Ду 80 (наружный 88,5 мм)4,0 / 4,51,30–1,75
ВВП 14-219х4000 (Ду 200)1600–280070,0–120,0Ду 100 (наружный 114,0 мм)4,5 / 5,01,45–1,85

Обвязка соединительных калачей и компенсация термических расширений блока ВВП

При последовательной компоновке секций ВВП в единую батарею соединение трубного пространства смежных секций выполняется стальными съемными полукругловыми коленами — калачами, а соединение межтрубных пространств — стальными перепускными патрубками из труб ВГП. В процессе нагрева от исходных +10 °C до рабочих +90 °C корпус каждой четырехметровой секции удлиняется на 3,8–4,2 мм по формуле линейного расширения стали $\Delta L = L \cdot \alpha \cdot \Delta T$. При жестком параллельном закреплении 4–6 секций на неподвижных опорных рамах суммарное разнородное удлинение корпусов и подводящих коллекторов создает изгибающие усилия, срезающие болты на соединительных стальных фланцах по ГОСТ 33259-2015.

Для обеспечения надежной работы батареи подогревателей ВВП соблюдают строгие правила пространственной развязки:

  • Опирание нижних секций блока выполняется на подвижные роликовые или скользящие опоры, допускающие продольное перемещение секций вдоль оси теплообменника на 15–25 мм.
  • Подводящие и отводящие коллекторы из труб ВГП Ду 50–100 монтируются с самокомпенсирующимися Г-образными или Z-образными плечами гибкости длиной не менее 1,2–1,8 метра до ближайшей неподвижной опоры строительной конструкции.
  • Фланцевые соединения калачей оснащаются паронитовыми прокладками марки ПОН-Б толщиной 2,0–3,0 мм, обработанными сухим графитом для предотвращения прикипания к зеркалу фланца при высокотемпературной эксплуатации.
  • Межсекционные перемычки межтрубного пространства свариваются из труб ВГП с использованием крутоизогнутых отводов с радиусом гиба $R = 1,5DN$, что снижает гидродинамическое сопротивление перетока между корпусами на 40% по сравнению с угловой врезкой под прямым углом.

Схема обвязки узлов химической безразборной промывки (CIP) и спускных дренажей

Вода из предгорных артезианских скважин и открытых водозаборов Алматинской области характеризуется повышенным содержанием солей кальция и магния (общая жесткость 4,5–6,5 мг-экв/л). В процессе интенсивного нагрева в трубках бойлеров ВВП происходит термический распад гидрокарбонатов с образованием плотной накипи толщиной до 0,8–1,5 мм за отопительный сезон. Слой накипи снижает теплопроводность латунной стенки в 40 раз, вызывая резкое падение температуры горячей воды на выходе из теплопункта.

Чтобы исключить трудоемкий демонтаж калачей и механическую шомполовку сотен трубок, обвязка теплообменного узла трубами ВГП в обязательном порядке проектируется с интегрированными штуцерами для подключения мобильных промывочных установок (бустеров CIP). Схема включает в себя следующие элементы:

  • Врезка дренажных штуцеров из труб ВГП Ду 20–25 в нижних точках подводящего и отводящего трубопроводов с установкой латунных или стальных шаровых кранов и заглушек с резьбой для полного слива теплоносителя.
  • Установка промывочных патрубков Ду 25–32 с полнопроходными шаровыми кранами между корпусом секции и основной запорной задвижкой, позволяющих циркулировать растворам ингибированной сульфаминовой или ортофосфорной кислоты по замкнутому контуру.
  • Монтаж гильз для термометров и бобышек для манометров с трехходовыми кранами на входе и выходе каждого контура для постоянного мониторинга температурного напора и гидравлического сопротивления трубного пучка.
  • Установка сетчатого фланцевого фильтра (грязевика) из трубной заготовки перед входом греющей сетевой воды для улавливания окалины и сварочного грата, защищающего наружную поверхность трубок от абразивного повреждения.

Правила гидравлических испытаний и сдачи узла ВВП теплоснабжающим организациям

После завершения сварочно-монтажных работ и сборки фланцевых соединений обвязанный блок подогревателей ВВП подвергается обязательной раздельной опрессовке в присутствии технического надзора заказчика и инспекторов ТОО «Алматинские тепловые сети» (АлТС) согласно регламентам СН РК 4.02-01-2011 «Отопление, вентиляция и кондиционирование». Порядок испытаний включает в себя строгую последовательность шагов:

  1. Опрессовка трубного пространства (санитарного контура): заполнение контура сетевой водой с температурой не ниже +5 °C, полное удаление воздуха через верхние воздушники и подъем давления ручным или электрическим опрессовочным насосом до 1,25–1,5 от рабочего давления (но не менее 1,0 МПа) с выдержкой под нагрузкой в течение 10 минут.
  2. Контроль межтрубного пространства: проверка отсутствия каплепадения и роста уровня воды в открытом дренаже греющего контура, что подтверждает целостность развальцовки латунных трубок в стальных трубных досках.
  3. Опрессовка межтрубного пространства (греющего контура): подъем испытательного давления в корпусе секций и подводящих трубах ВГП до 1,6 МПа с визуальным контролем сварных швов, фланцевых стыков и сальниковых уплотнений арматуры.
  4. Проведение контрольной промывки узла водой до достижения полной прозрачности с последующим оформлением двустороннего акта готовности теплообменного оборудования к отопительному сезону.

Своевременная комплектация объекта сертифицированным трубным прокатом исключает задержки при сдаче узла. Металлобаза ATLANT MARKET обеспечивает прямые поставки водогазопроводных стальных труб по ГОСТ 3262-75 обыкновенной и усиленной серий со склада в Алматы. Компания осуществляет профессиональную нарезку трубного проката в проектный размер, оперативную комплектацию стальными фланцами, отводами и задвижками, а также организует быструю доставку собственным транспортом по Алматы, Алматинской области и филиалам в городах Каскелен и Талдыкорган.

Часто задаваемые вопросы по обвязке подогревателей ВВП

Почему для обвязки секций ВВП выбирают именно трубы ВГП по ГОСТ 3262-75, а не электросварные трубы общего назначения?

Водогазопроводные трубы по ГОСТ 3262-75 проходят обязательные заводские гидроиспытания повышенным давлением (до 2,4–3,0 МПа для обыкновенных и усиленных серий) и имеют усиленный сварной шов со 100% контролем качества. В отличие от тонкостенных электросварных труб по ГОСТ 10704-91, труба ВГП обладает большей толщиной стенки, что обеспечивает запас прочности на коррозионный износ и позволяет нарезать герметичную трубную цилиндрическую резьбу на патрубках КИПиА и дренажах.

Как предотвратить переток воды между трубным и межтрубным пространствами в секциях ВВП?

Переток возникает из-за температурных напряжений, расшатывающих развальцовку трубок в трубных досках при жестком защемлении трубопроводов. Для защиты узла необходимо монтировать подводящие трубы ВГП с угловыми плечами гибкости (Г- и Z-образные повороты), устанавливать корпус теплообменника на подвижные скользящие опоры и избегать гидроударов при резком пуске насосов путем плавной балансировки запорно-регулирующей арматуры.

Какую толщину стенки трубы ВГП выбрать для обвязки бойлера ГВС в высотном здании Алматы?

Для высотных зданий (от 9 этажей и выше), где статическое давление в нижних зонах теплопункта достигает 0,8–1,2 МПа, рекомендуется закупать усиленную серию труб ВГП по ГОСТ 3262-75 (толщина стенки 4,5 мм для Ду 50–80 и 5,0 мм для Ду 100). Это обеспечивает необходимый коэффициент запаса прочности при гидравлических испытаниях давлением 1,6 МПа и продлевает срок безаварийной службы узла до 25–30 лет.

Что взять с собой к закупке

Перед оформлением заказа на металлобазе для монтажа обвязки секционных подогревателей ВВП снабженцу необходимо подготовить проверочный чек-лист спецификации:

  • Паспорта теплообменников ВВП с указанием диаметров присоединительных штуцеров трубного и межтрубного пространств.
  • Спецификацию стальных водогазопроводных труб по ГОСТ 3262-75 с разделением на обыкновенную (для контура ГВС) и усиленную (для контура теплосети) серии.
  • Комплект стальных плоских приварных фланцев по ГОСТ 33259-2015 на рабочее давление Ру 1,6 МПа (16 бар) с ответными паронитовыми прокладками марки ПОН-Б.
  • Крутоизогнутые стальные отводы по ГОСТ 17375-2001 для изготовления межсекционных перемычек и компенсационных плеч гибкости.
  • Запорную и балансировочную арматуру: полнопроходные стальные или латунные шаровые краны для промывочных байпасов и спускных дренажей.
  • Приварные резьбовые бобышки БП и защитные гильзы под контрольно-измерительные приборы (манометры и датчики температуры).
