Срыв регенерации ионообменной смолы или вынос фильтрующей загрузки (антрацита, кварцевого песка) в котловой контур — прямые следствия гидравлического перекоса во фронтальной трубной обвязке фильтров водоподготовки. В котельных производственных предприятий, тепличных комплексов и жилых массивов Алматы осветлительные фильтры (ФОВ) и натрий-катионитные фильтры (ФИПа) работают под циклическими нагрузками: рабочая фильтрация сменяется взрыхлением обратным током, регенерацией реагентом и прямой отмывкой.

Попытка смонтировать фронтальный распределительный блок («паук») из тонкостенных полимерных труб (PPR) оборачивается провисанием магистралей под гидродинамическими ударами при резком переключении дисковых затворов или электромагнитных клапанов. Стальная водогазопроводная труба (труба ВГП по ГОСТ 3262-75) усиленной или обыкновенной серии обеспечивает пространственную жесткость многоклапанного узла, стабильность соосности запорных органов и устойчивость к вибрациям насосов химводоподготовки (ХВП).

Назначение и технологическая схема фронтального узла («паука») фильтров ФОВ и ФИПа

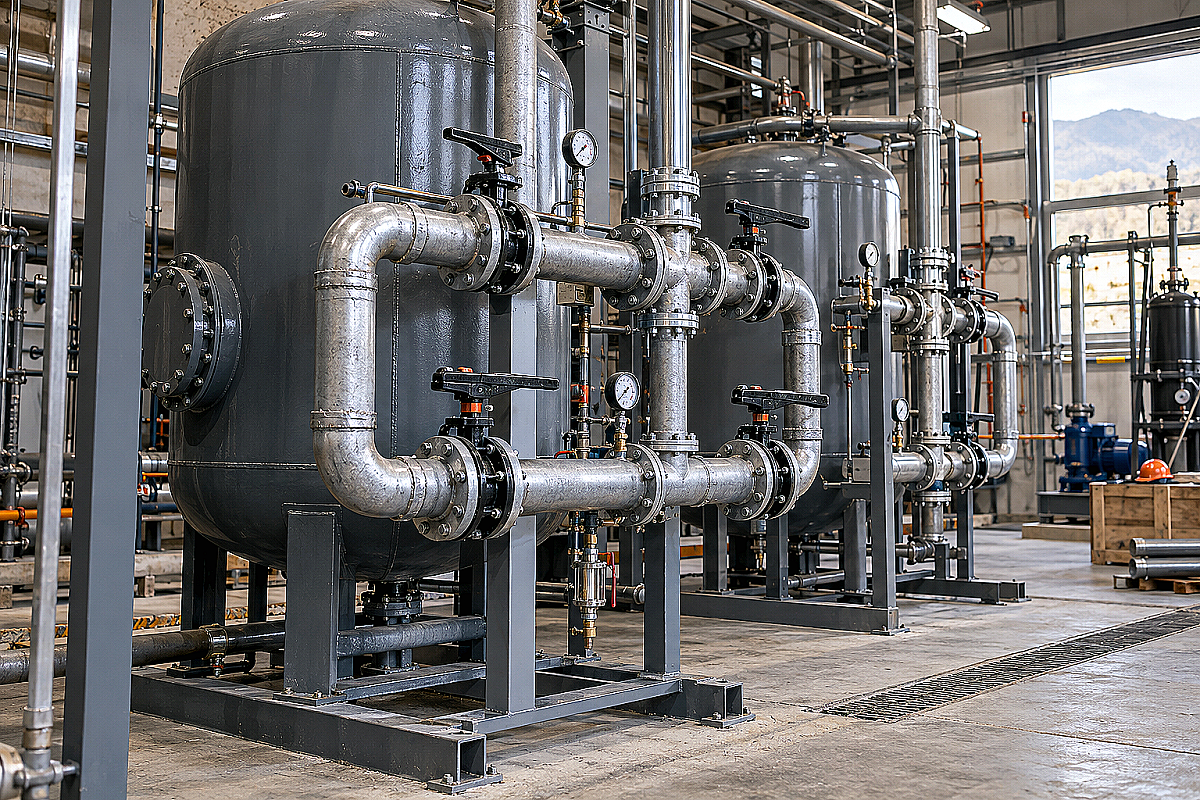

Фронтальный трубный блок представляет собой пространственный манифольд из пяти (или шести) технологических линий с запорной арматурой, объединяющий верхнее и нижнее распределительные устройства фильтровального аппарата. Блок обеспечивает четыре базовых режима работы: прямую фильтрацию, взрыхление загрузки снизу вверх, регенерацию катионита раствором поваренной соли (для ФИПа) и промывку (сброс первого фильтрата в дренаж).

В пятиклапанной схеме обвязки каждый вентиль или затвор выполняет строго закрепленную функцию:

  • Клапан 1 (Подача исходной воды): направляет сырую осветляемую воду от насосов ХВП в верхнюю распределительную систему фильтра;
  • Клапан 2 (Выход очищенного фильтрата): отводит умягченную или осветленную воду из нижней дренажной системы в бак запаса питательной воды котлов;
  • Клапан 3 (Подача воды на взрыхление): подает поток снизу вверх через нижний лучевой распределитель для расширения фильтрующего слоя на 30–50% и вымывания задержанного шлама;
  • Клапан 4 (Сброс взрыхляющей воды в дренаж): отводит загрязненную промывную воду из верхней части аппарата в дренажный коллектор или нейтрализатор;
  • Клапан 5 (Сброс первого фильтрата / прямая отмывка): направляет первые порции воды после регенерации и уплотнения загрузки в канализацию до достижения нормативного качества по жесткости и прозрачности.

Для натрий-катионитных фильтров ФИПа параллельно монтируется шестая технологическая линия — подача регенерационного солевого раствора (NaCl концентрацией 6–8%) от солерастворителя или эжектора с подключением к верхнему или промежуточному распределителю.

Гидравлический расчет диаметров труб ВГП для фронтальной обвязки

Главная ошибка при закупке металлопроката для «паука» — выбор единого диаметра трубы для всех пяти линий. Скорости движения среды в рабочих и промывных циклах существенно различаются. Если в режиме фильтрации расчетная скорость воды в трубах принимается в пределах 1,2–1,8 м/с, то при взрыхлении загрузки интенсивность потока возрастает в 2,5–3 раза (скорость взрыхления кварцевого песка составляет 10–12 л/(с·м²), а катионита КУ-2-8 — 4–6 л/(с·м²)).

Занижение диаметра линии взрыхления и сброса промывной воды приводит к резкому скачку гидравлического сопротивления, нехватке напора промывного насоса и неполному взрыхлению катионита, из-за чего емкость поглощения смолы падает на 40–60% за несколько циклов.

Типоразмер фильтра (диаметр корпуса, мм) Производительность по фильтрату, м³/ч Линия подачи сырой воды и фильтрата (Клапаны 1 и 2), Ду по ГОСТ 3262-75 Линия взрыхления и сброса шлама (Клапаны 3 и 4), Ду по ГОСТ 3262-75 Линия гидровыгрузки загрузки, Ду
ФОВ-1,0 / ФИПа-I-1,0 (Ø1000 мм) 6–10 Ду 40 (стенка 3,5 мм) Ду 50 (стенка 3,5 мм) Ду 65 (стенка 4,0 мм)
ФОВ-1,4 / ФИПа-I-1,4 (Ø1400 мм) 12–20 Ду 50 (стенка 3,5 мм) Ду 65 (стенка 4,0 мм) Ду 80 (стенка 4,0 мм)
ФОВ-2,0 / ФИПа-I-2,0 (Ø2000 мм) 25–40 Ду 80 (стенка 4,0 мм) Ду 100 (стенка 4,5 мм) Ду 100 (стенка 4,5 мм)
ФОВ-2,6 / ФИПа-I-2,6 (Ø2600 мм) 45–65 Ду 100 (стенка 4,5 мм) Ду 125–150 (стенка 4,5 мм) Ду 100 (стенка 4,5 мм)
ФОВ-3,0 / ФИПа-I-3,0 (Ø3000 мм) 60–90 Ду 125–150 (стенка 4,5 мм) Ду 150–200 (стенка 4,5–5,0 мм) Ду 125 (стенка 4,5 мм)

Расчет внутреннего диаметра трубопроводов $d_{\text{вн}}$ (в метрах) выполняется по формуле сплошности потока:

$$d_{\text{вн}} = \sqrt{\frac{4 \cdot Q}{\pi \cdot v \cdot 3600}}$$

где $Q$ — объемный расход воды на данном технологическом этапе (м³/ч), $v$ — допустимая скорость потока (м/с). Для линии подачи сырой воды $v = 1,5$ м/с, для напорного взрыхления $v = 2,0$ м/с, для безнапорного гравитационного сброса в приямок $v = 0,8–1,0$ м/с.

Антикоррозийная защита и выбор марки стали в условиях котельных Казахстана

Технологическая вода водоподготовительных установок в Алматинском регионе характеризуется повышенным содержанием растворенного кислорода и солей жесткости. Для первой ступени осветления (фильтры ФОВ) и исходных линий ХВП оптимально применять стальную оцинкованную трубу ВГП. Слой цинка толщиной 30–50 мкм предотвращает коррозию внутренней поверхности труб и исключает вторичное загрязнение загрузки окислами железа.

Для участков подачи регенерационного солевого раствора (NaCl) на фильтрах ФИПа использование стандартной черной стали без внутреннего защитного полимерного покрытия приводит к язвенной коррозии со скоростью до 1,5–2,0 мм в год. На этих линиях стальные трубы ВГП защищают внутренним эпоксидным или полиуретановым гуммированием либо монтируют узлы ввода из нержавеющей стали.

Особенности монтажа «паука», сборка пробоотборников и приборных линий

При монтаже фронтального манифольда на корпусе фильтра важно соблюдать правила разгрузки штуцеров аппарата. Масса пяти линий стальных труб с чугунными или стальными дисковыми затворами достигает 180–450 кг. Прямая передача этого веса на приварные патрубки эллиптического днища фильтра запрещена нормами котлонадзора.

Технологический регламент монтажа включает следующие операции:

  1. Монтаж несущей опорной рамы: перед фронтом фильтра устанавливается пространственная металлоконструкция из стального швеллера или профильной трубы, на которую через хомутовые подвижные опоры опираются верхний и нижний коллекторы «паука»;
  2. Установка фланцевой арматуры: для межклапанных соединений применяются стальные фланцы по ГОСТ 33259-2015 с уплотнительными прокладками из паронита ПОН-Б толщиной 2–3 мм или маслобензостойкой резины ТМКЩ;
  3. Врезка пробоотборных линий: на прямых участках линий сырой воды, фильтрата и дренажа ввариваются стальные бобышки Ду 15 под игольчатые краны пробоотборников со змеевиковыми охладителями проб;
  4. Монтаж дифференциальных манометров: между верхней и нижней технологическими линиями монтируется импульсная трубка Ду 15 с трехходовыми кранами для постоянного контроля перепада давления $\Delta P$ на фильтрующем слое (рост $\Delta P$ выше 0,05–0,08 МПа сигнализирует о необходимости взрыхления);
  5. Обустройство линии гидроперегрузки: в нижней точке корпуса фильтра монтируется штуцер Ду 65–100 со стальной заглушкой или шаровым краном для гидравлической выгрузки отработанной загрузки в дренажный бункер.

Для согласования гидродинамики нескольких параллельно работающих фильтров в общую котельную магистраль устанавливается общий распределительный узел, аналогичный тому, как проектируется гидрострелка из трубы ВГП или коллектор ХВП, что исключает взаимное влияние промывных насосов на рабочие фильтры.

Чек-лист входного контроля и комплектации закупки

При комплектации объекта снабженцу необходимо проверить соответствие номенклатуры проектной спецификации:

  • Трубы ВГП по ГОСТ 3262-75: наличие заводских сертификатов соответствия с указанием гидроиспытания давлением не менее 2,4 МПа для обыкновенной и 3,1 МПа для усиленной серии;
  • Контроль овальности и толщины стенки: замер микрометром толщины стенки на торцах хлыстов (недопустим «недокат» более предельных отклонений ГОСТ);
  • Крутоизогнутые отводы по ГОСТ 17375-2001: радиус гиба $R = 1,5DN$, толщина стенки отвода должна соответствовать толщине стенки стыкуемой трубы ВГП;
  • Фланцы стальные приварные: соответствие условного давления $PN 10$ или $PN 16$ давлению питательных насосов ХВП;
  • Запорно-регулирующая арматура: поворотные дисковые затворы с диском из нержавеющей стали AISI 304 или чугуна с эпоксидным покрытием и манжетой EPDM.

Металлобаза ATLANT MARKET обеспечивает оперативную комплектацию котельных и промышленных объектов Казахстана сертифицированными водогазопроводными трубами ГОСТ 3262-75, фланцами, отводами и сортовым прокатом со склада в Алматы, с возможностью профессиональной нарезки в размер и организованной доставкой в Каскелен, Талдыкорган и другие регионы страны.

Часто задаваемые вопросы (FAQ)

Почему нельзя использовать полипропиленовые трубы PPR для обвязки фронтального узла ФОВ и ФИПа?

При переключении режимов промывки и регенерации насосы ХВП создают импульсные гидродинамические скачки давления. Эластичный полипропилен обладает высоким коэффициентом линейного температурного расширения и низкой жесткостью: при перепадах давления и температуры пластиковый «паук» вибрирует, что приводит к нарушению соосности дисковых затворов, заклиниванию штоков приводов и усталостным трещинам в зоне комбинированных муфт.

Какую серию трубы ВГП выбрать для манифольда — обыкновенную или усиленную?

Для систем ХВП с рабочим давлением до 0,6 МПа допускается применение обыкновенной серии труб ВГП (толщина стенки 3,2–4,0 мм). Если в технологической схеме котельной давление насосов взрыхления превышает 0,6 МПа либо фильтры работают в контуре подпитки высотных зданий с давлением до 1,0–1,6 МПа, регламентируется закупка усиленной серии труб по ГОСТ 3262-75 с толщиной стенки 4,0–4,5 мм.

Как компенсировать температурные расширения стального манифольда при промывке горячей водой?

Если на фильтрах предусмотрена периодическая дезинфекция или отмывка горячей водой с температурой +60…+80 °C, вертикальные участки манифольда монтируют на скользящих направляющих опорах с зазором расширения не менее 15–20 мм, а подключение к верхнему штуцеру фильтра выполняют через угловой компенсационный отвод или резиновую вибровставку.

Итог

Грамотно спроектированная и смонтированная фронтальная обвязка фильтров ФОВ и ФИПа из стальных водогазопроводных труб гарантирует расчетные скорости фильтрации, исключает истирание гранул загрузки и предотвращает аварийные гидравлические удары в системе водоподготовки котельной. Соблюдение дифференцированных диаметров технологических линий, монтаж разгрузочной опорной рамы и применение сертифицированных труб ВГП от ATLANT MARKET обеспечивают надежную эксплуатацию узлов ХВП на протяжении 25–30 лет в строгом соответствии с нормами СП РК и правилами технической эксплуатации тепловых энергоустановок Казахстана.
