Монтаж разветвленной системы отопления в частных домах и коммерческих объектах предгорий Алматы (радиаторные контуры, водяной теплый пол, бойлер косвенного нагрева и приточная вентиляция) неизбежно сталкивается с конфликтом насосных групп. Когда циркуляционный насос мощного контура теплого пола перетягивает теплоноситель из котлового контура, горелка начинает тактовать, а дальние радиаторы остаются холодными. Установка гидравлического разделителя (гидрострелки) решает эту проблему, создавая зону нулевого динамического сопротивления между источником тепла и потребителями.
Для изготовления долговечного разделителя профессиональные монтажники в Казахстане выбирают стальную водогазопроводную трубу по ГОСТ 3262-75 с усиленной или обыкновенной стенкой. Металл выдерживает скачки давления, температурные перегрузки при аварийных остановках автоматики и не деформируется в отличие от полимерных коллекторов.
Принцип работы гидрострелки и классическое «правило трех диаметров» (3d)
Главная задача гидравлического разделителя — снизить вертикальную скорость движения теплоносителя внутри корпуса до 0,1–0,2 м/с. При таком медленном ламинарном течении тяжелые частицы шлама и магнетита оседают на дно корпуса, а микропузырьки растворенного воздуха свободно всплывают в верхнюю часть к автоматическому воздухоотводчику.
В инженерной практике расчет геометрии корпуса и межосевых расстояний патрубков выполняется по классическому «правилу 3d» (где d — внутренний диаметр подводящих котловых патрубков):
- Диаметр корпуса разделителя (D): принимается равным ровно трем диаметрам подводящего котлового патрубка:
D = 3 × d. Например, если подача от котла выполнена трубой ВГП Ду 32 (внутренний диаметр ~35,9 мм), диаметр корпуса гидрострелки должен составлять не менее 108 мм (подходит труба ВГП Ду 100 с наружным диаметром 114 мм). - Высота корпуса гидрострелки (H): общая рабочая высота между центрами донышек составляет
H = 6 × d(или2 × D). - Смещение патрубков: подающий котловой патрубок и подача в систему врезаются в верхней трети корпуса со смещением по высоте на величину
d, а обратные линии — в нижней трети корпуса с аналогичным смещением. Это исключает прямое струйное перемешивание и создает идеальное температурное расслоение.
Таблица подбора трубы ВГП для корпуса гидрострелки по мощности котельной
Для безошибочного закупа трубного металлопроката на базе компании ATLANT MARKET в Алматы используйте инженерную таблицу соответствия тепловой мощности котельной, диаметров патрубков и типоразмеров стальных труб ВГП:
| Мощность котельной (кВт) | Суммарный расход (м³/ч) при ΔT=20°C | Диаметр патрубков котла (d, Ду) | Рекомендуемая труба ВГП для корпуса (D, Ду / Наружный × стенка) | Минимальная высота корпуса (мм) |
|---|---|---|---|---|
| До 35 кВт | До 1,5 м³/ч | Ду 25 (1") | Ду 80 (наружный 88,5 × 3,5–4,0 мм) | 500 мм |
| 35–65 кВт | 1,5–2,8 м³/ч | Ду 32 (1¼") | Ду 100 (наружный 114,0 × 4,0–4,5 мм) | 650 мм |
| 65–110 кВт | 2,8–4,7 м³/ч | Ду 40 (1½") | Ду 125 (наружный 140,0 × 4,0–4,5 мм) | 800 мм |
| 110–180 кВт | 4,7–7,7 м³/ч | Ду 50 (2") | Ду 150 (наружный 165,0 × 4,0–4,5 мм) | 1000 мм |
| 180–300 кВт | 7,7–12,9 м³/ч | Ду 65 (2½") | Ду 200 (наружный 219,0 × 4,5–6,0 мм) | 1300 мм |
Сборка, врезка патрубков и шламоуловителей: технологические нюансы

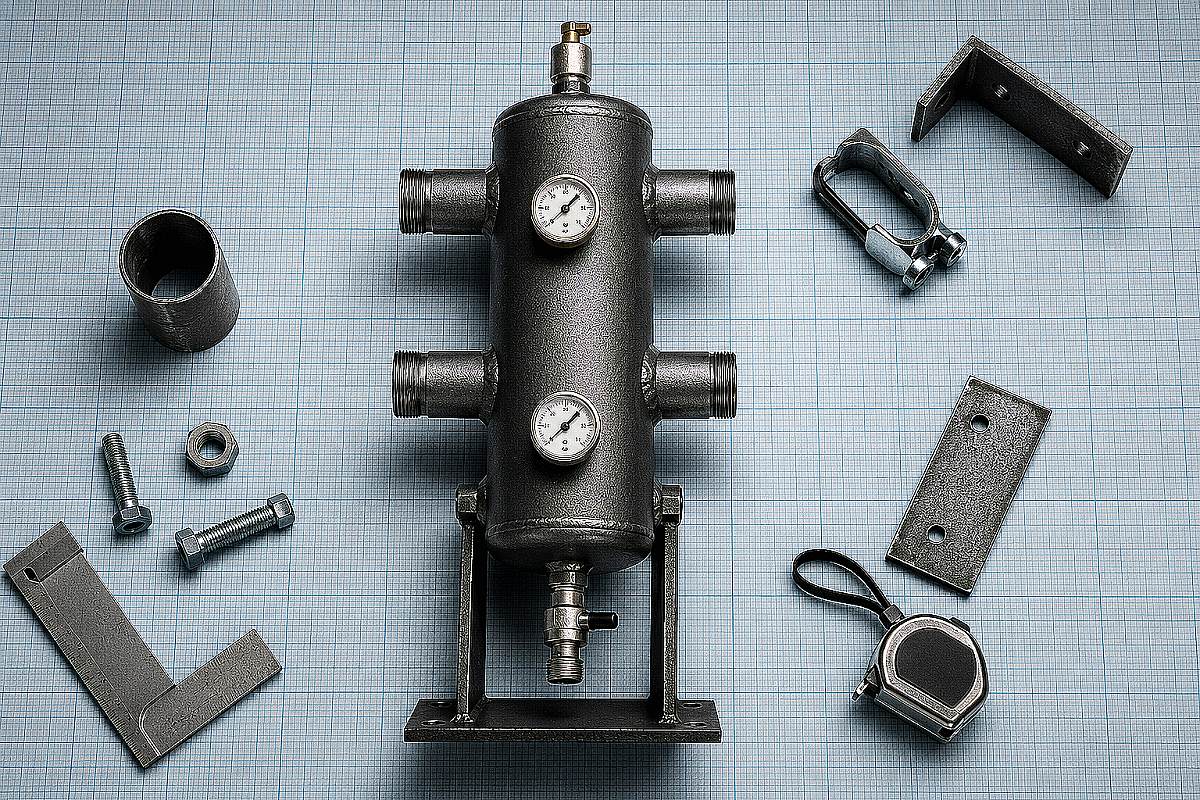

Изготовление гидрострелки своими руками или в условиях заготовительного цеха требует строгого соблюдения сварочных регламентов. Верхнее и нижнее донышки корпуса формируются эллиптическими заглушками либо приварными глухими фланцами, которые упрощают периодическую механическую прочистку внутренней полости от илистых отложений.
Для подключения к контурам используются готовые трубные заготовки — приварные резьбы и полусгоны по ГОСТ 8969-75, которые подробно рассмотрены в статье про сгоны, бочата и резьбы из труб ВГП. В верхнюю эллиптическую заглушку вваривается резьбовой штуцер Ду 15 (½") под автоматический воздухоотводчик, а в нижнюю точку — штуцер Ду 20 (¾") с шаровым краном для периодического дренажа шлама без остановки котельной.
Для повышения эффективности сепарации микропузырьков воздуха внутрь корпуса трубы ВГП перед завариванием заглушек часто помещают перфорированную перегородку из нержавеющей стали или пакет колец Рашига, на которых оседают растворенные в воде газы.
Ошибки монтажа и специфика эксплуатации в сейсмоопасных районах Алматы
Главная ошибка при установке гидрострелки — жесткое консольное крепление массивного узла только за подводящие трубы котла. Заполненный водой разделитель из трубы Ду 100 или Ду 125 весит более 15–25 кг, что создает опасные изгибающие моменты на котловых патрубках.
В условиях 9–10-балльной сейсмической зоны Алматинской области монтаж должен выполняться с учетом следующих правил:
- Собственные опорные кронштейны: гидрострелка крепится к капитальной стене на двух регулируемых хомутах с виброгасящими резиновыми прокладками EPDM либо устанавливается на собственную напольную стойку из профильной трубы.
- Соблюдение диагональной схемы: котловой контур подключается с одной стороны разделителя, а распределительный коллектор контуров потребителей — строго с противоположной стороны.
- Обязательная теплоизоляция: корпус разделителя покрывается базальтовой скорлупой или вспененным каучуком толщиной не менее 20–30 мм, что предотвращает паразитные теплопотери котельной в неотапливаемом цоколе.
Часто задаваемые вопросы по гидрострелкам из труб ВГП
Можно ли совместить гидрострелку с распределительным коллектором в единый блок?
Да, для компактных котельных частных домов в Алматы часто применяют совмещенные гидроколлекторы, где корпус гидрострелки соединен с горизонтальными гребенками подачи и обратки. Однако для сохранения эффекта гравитационного осаждения шлама вертикальная часть разделителя должна сохранять расчетную высоту не менее 6d.
Нужна ли гидрострелка, если в системе отопления установлен только один настенный котел со встроенным насосом?
Если система отопления состоит из одной радиаторной ветки и не имеет дополнительных циркуляционных насосов на этажах, гидрострелка не требуется. Разделитель становится обязательным, как только в системе появляется хотя бы один дополнительный насос (например, на узел теплого пола или бойлер косвенного нагрева), чтобы насосы не мешали работе встроенного насоса котла.
Как защитить гидрострелку из черной трубы ВГП от внутренней коррозии?
В закрытых системах отопления свободный кислород быстро выходит через автоматический воздухоотводчик гидрострелки в течение первых дней работы, после чего процесс внутренней коррозии черной стали Ст3пс практически останавливается. Главное — избегать постоянной подпитки системы сырой нераскисленной водой из скважины.
Что взять с собой к закупке металлопроката
Для изготовления надежного гидравлического разделителя и обвязки котельной на складе металлопроката заказывайте:
- Отрезок стальной водогазопроводной трубы ГОСТ 3262-75 требуемого диаметра (Ду 80, 100, 125 или 150) с запасом длины на подрезку торцов. На металлобазе ATLANT MARKET в Алматы доступна резка трубного проката в точный проектный размер маятниковой пилой или ленточнопильным станком.
- Пару стальных приварных эллиптических заглушек соответствующего наружного диаметра.
- Комплект приварных полусгонов или резьб из трубы ВГП нужного калибра (Ду 25–Ду 65) под накидные гайки насосов и запорную арматуру, а также штуцеры Ду 15 и Ду 20 под сбросник и дренажный кран.
- Антикоррозийный термостойкий грунт и краску для финишной наружной защиты металлоконструкции перед утеплением.
