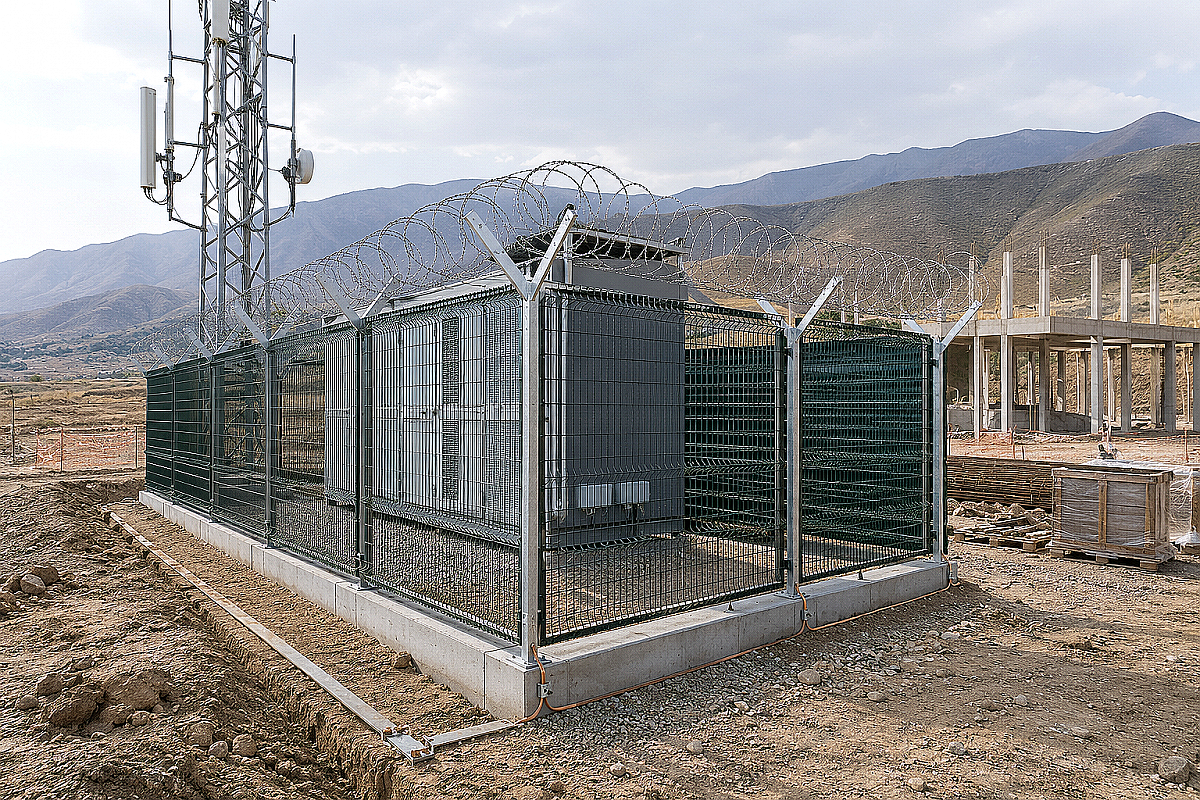

Ограждение электросетевых и телекоммуникационных объектов решает две критические задачи: предотвращает несанкционированный доступ посторонних лиц в зону высокого напряжения и исключает поражение людей шаговым напряжением или напряжением прикосновения при аварийном пробое изоляции. В отличие от дачных участков, где забор выполняет преимущественно межевую функцию, на энергетических объектах Алматы и других регионов Казахстана каждый элемент ограждения проверяется инспекторами на соответствие жестким отраслевым регламентам.
Применение секционных 3D-панелей из оцинкованной проволоки с полимерным покрытием стало стандартом для энергетиков и операторов связи. Сетчатая структура обеспечивает 100% визуальный контроль оборудования дежурным персоналом и камерами видеонаблюдения, не создает парусности при штормовых ветрах и позволяет быстро смонтировать замкнутый контур безопасности без привлечения тяжелой строительной техники.
Нормативные требования ПУЭ РК и СН РК к ограждению электроустановок
Согласно действующим в Республике Казахстан «Правилам устройства электроустановок» (ПУЭ РК) и строительным нормам для объектов электроэнергетики, к внешним ограждениям открытых распределительных устройств (ОРУ), закрытых подстанций и отдельно стоящих КТП предъявляется комплекс обязательных технических требований.
- Высота ограждения: для открытых электроустановок напряжением до 35 кВ высота внешнего защитного периметра обязана составлять не менее 2,0 метров (в большинстве проектов закладываются секции высотой 2,03 м или 2,40 м).
- Просвет от уровня планировки: расстояние между нижним краем сетки и поверхностью земли (или бордюрным камнем) не должно превышать 100 мм, чтобы исключить проникновение бродячих животных и детей.
- Диаметр прутка и жесткость: для режимных объектов не допускается применение облегченных сеток из проволоки 3,0–3,5 мм. Стандартом является оцинкованный пруток диаметром от 4,5 до 5,0 мм с V-образными ребрами жесткости.
- Предотвращение перелаза: верхний край панелей должен иметь выступающие штыри высотой 25–30 мм, а по верху столбов монтируются L-образные или Y-образные кронштейны под барьер безопасности из армированной колючей ленты («Егоза»).
- Запирающие устройства: калитки и ворота должны открываться только наружу и оснащаться надежными замками с фиксацией в закрытом положении.
Организация заземления сетчатого ограждения: защита от потенциала
Главная специфика монтажа 3D-панелей на подстанциях — обязательное включение всех металлических элементов забора в общий контур заземления объекта. При коротком замыкании на землю на высоковольтном оборудовании потенциал может распространиться по грунту к металлическому забору, создавая смертельную опасность для человека, коснувшегося сетки снаружи.
Согласно ПУЭ РК, заземление ограждения выполняется по одной из двух схем в зависимости от категории подстанции:
- Присоединение к внешнему контуру подстанции: стойки забора соединяются с заземляющим контуром объекта с помощью стальной полосы сечением не менее 40х4 мм или оцинкованного круга диаметром от 10 мм. Шаг присоединения столбов к контуру составляет не реже чем через каждые 20–25 метров по периметру, а также на всех углах поворота трассы.
- Электрическая непрерывность контура: для обеспечения гарантированного контакта между всеми секциями забора недостаточно стандартных прижимных хомутов. На каждый столб приваривается или крепится на резьбе латунная или оцинкованная бобышка с болтом М8/М10, к которой подключается гибкая медная перемычка.
- Заземление подвижных створок: створки ворот и калиток в обязательном порядке соединяются с опорными столбами гибким медным проводом (например, ПуГВ сечением от 16 мм² или плетеными медными шинами) с опрессованными наконечниками ТМЛ.
Сравнение комплектаций 3D-панелей для энергетических и телеком-объектов
При комплектации сметы снабженцу важно четко разделять бытовые ограждения и профессиональные инженерные системы для энергетики. Экономия на толщине проволоки или сечении столба приводит к выбраковке объекта приемочной комиссией.
| Параметр / Узел | Бытовое ограждение (ИЖС) | Ограждение КТП и ТП (ПУЭ РК) | Базовые станции сотовой связи |
|---|---|---|---|
| Высота секции | 1,53 – 1,73 м | 2,03 – 2,40 м | 2,03 – 2,40 м |
| Диаметр прутка | 3,0 – 3,8 мм | 4,8 – 5,0 мм | 4,5 – 5,0 мм |
| Размер ячейки | 50х200 мм | 50х150 / 50х200 мм | 50х200 мм |
| Сечение столба | 60х40х1,2 мм | 60х60х2,0 мм / 80х80х2,5 мм | 60х60х2,0 мм |
| Защитное покрытие | Цинк + ПП (до 80 мкм) | Горячий цинк + ПП (от 120 мкм) | Горячий цинк + ПП (от 100 мкм) |
| Крепежные элементы | Обычные саморезы / скобы | Антивандальные срывные гайки | Антивандальные болты / хомуты |
| Верхний барьер | Отсутствует | Y-кронштейны + АКЛ «Егоза» | L-кронштейны + спираль АКЛ |
| Заземляющие бобышки | Не требуются | Обязательны на каждом 3-м столбе и створках | Обязательны на всех стойках и воротах |
Специфика монтажа на объектах связи и подстанциях в Алматы
Алматинский регион характеризуется высокой сейсмичностью (до 9–10 баллов) и сложными грунтовыми условиями — от галечников в предгорьях до лессовых просадочных грунтов в нижней части мегаполиса. Это накладывает дополнительные требования на фундаменты ограждений.
Для площадок КТП и вышек связи в Казахстане применяются два основных типа установки несущих стоек:
- Бетонирование на глубину промерзания: бурение скважин диаметром 200–250 мм на глубину 1,0–1,2 м с послойным виброуплотнением тяжелого бетона класса не ниже В15. Это гарантирует устойчивость столба при динамических ветровых порывах и землетрясениях.
- Фланцевое крепление на бетонный цоколь: при наличии монолитного железобетонного парапета площадки используются столбы с приварными опорными фланцами (пятками толщиной от 6–8 мм). Фиксация выполняется клиновыми или химическими анкерами диаметром не менее М12.
- Антивандальный крепеж: для фиксации 3D-карт к столбам применяются специальные хомуты и скобы со срывными антивандальными гайками. После затяжки шестигранная головка гайки обламывается, что исключает возможность демонтажа забора обычным гаечным ключом с целью хищения электрооборудования или кабеля.
При необходимости прокладки заземляющего контура в траншеях применяется стальная полоса для заземления по ГОСТ 103-2006, которая надежно приваривается к арматуре фундамента и стойкам ограждения. Подробный технический регламент монтажа секций разобран в нашем материале про выбор и установку 3D панелей ограждения, а правила оборудования верхнего защитного контура описаны в статье про монтаж козырькового заграждения и колючей проволоки.
Чек-лист комплектации закупки для подрядчика
Перед оформлением заказа на металлобазе проверьте соответствие спецификации проектным требованиям:
- Панели 3D высотой 2030 мм или 2400 мм с фактической толщиной прутка 5,0 мм (допуск по ГОСТ не более 0,05 мм).
- Столбы оцинкованные с полимерным покрытием сечением 60х60 мм или 80х80 мм с толщиной стенки от 2,0 мм (длина под бетонирование — 3000 мм).
- Кронштейны под колючую проволоку (L-образные для плоского барьера или Y-образные для объемной спирали диаметром 500 мм).
- Комплект антивандальных хомутов с прижимными пластинами и срывными оцинкованными гайками из расчета 4–5 креплений на каждый столб.
- Калитка или распашные ворота с жестким каркасом из профильной трубы 60х40 мм, проушинами под навесной замок и приварными планками заземления.
- Метизы и гибкие медные проводники заземления с наконечниками под болтовое соединение М8.
Компания ATLANT MARKET обеспечивает комплексные поставки сертифицированных систем 3D-ограждений, столбов, калиток и металлопроката для контуров заземления напрямую с собственного складского комплекса в Алматы с оперативной доставкой по строительным площадкам Алматинской области, а также через филиалы в Каскелене и Талдыкоргане.
Часто задаваемые вопросы (FAQ)
Можно ли использовать панели с толщиной прутка 3,5–4,0 мм для ограждения КТП?
Для электроустановок и распределительных подстанций по нормам промышленной безопасности и ПУЭ РК рекомендуется использовать пруток диаметром не менее 4,8–5,0 мм. Тонкий пруток 3,5 мм легко перекусывается ручным болторезом и не обладает достаточной жесткостью для монтажа тяжелых козырьковых заграждений с колючей проволокой.
Обязательно ли заземлять каждую карту 3D-панели или достаточно заземлить только столбы?
По требованиям электробезопасности заземлению подлежит весь металлический периметр. Если панели фиксируются к столбам металлическими хомутами со сквозной затяжкой до чистого металла, контакт считается непрерывным. Однако на ответственных подстанциях технадзор часто требует дополнительно соединять соседние карты перемычками или заземлять каждую третью секцию отдельным проводником к контуру.
Какое покрытие 3D-панелей обеспечивает максимальный срок службы в предгорьях Алматы?
Оптимальным решением является двухслойная защита: горячее цинкование стального прутка (слой цинка не менее 80–120 г/м²) с последующим нанесением полимерно-порошкового покрытия (ПП) толщиной от 80 мкм с высокотемпературным запеканием. Такое покрытие устойчиво к интенсивному солнечному ультрафиолету и влажности предгорий, сохраняя защитные свойства более 20–25 лет.
Итог
Ограждение подстанций КТП и вышек сотовой связи 3D-панелями — это ответственный инженерный узел, где от строгого соблюдения норм ПУЭ РК зависит жизнь людей и юридическая сдача объекта в эксплуатацию. Выбирая для закупки сертифицированные секции высотой от 2,0 метров с толщиной прутка 5,0 мм, усиленные столбы 60х60 мм и качественные элементы заземления, подрядчик гарантирует стопроцентную надежность периметра и успешное прохождение любых проверок энергонадзора.
