Рециркуляционный контур котла из стальных труб ВГП: расчет диаметров Ду и защита от точки росы

Выпадение конденсата на наружных поверхностях теплообменника водогрейного котла при температуре обратки ниже точки росы (+52…+58 °C для природного газа и до +62 °C для угля или дизеля) запускает мгновенную электрохимическую и сернокислотную коррозию стали. Образующиеся водяные пары вступают в реакцию с сернистыми соединениями дымовых газов, формируя серную и сернистую кислоты, которые разъедают стенку котла со скоростью до 1,5–2,0 мм в сезон. Кроме химического разрушения, контакт раскаленного теплообменника с холодной водой из остывших радиаторных контуров вызывает локальные термические напряжения, приводящие к растрескиванию чугунных секций или разрыву околошовной зоны стальных корпусов.

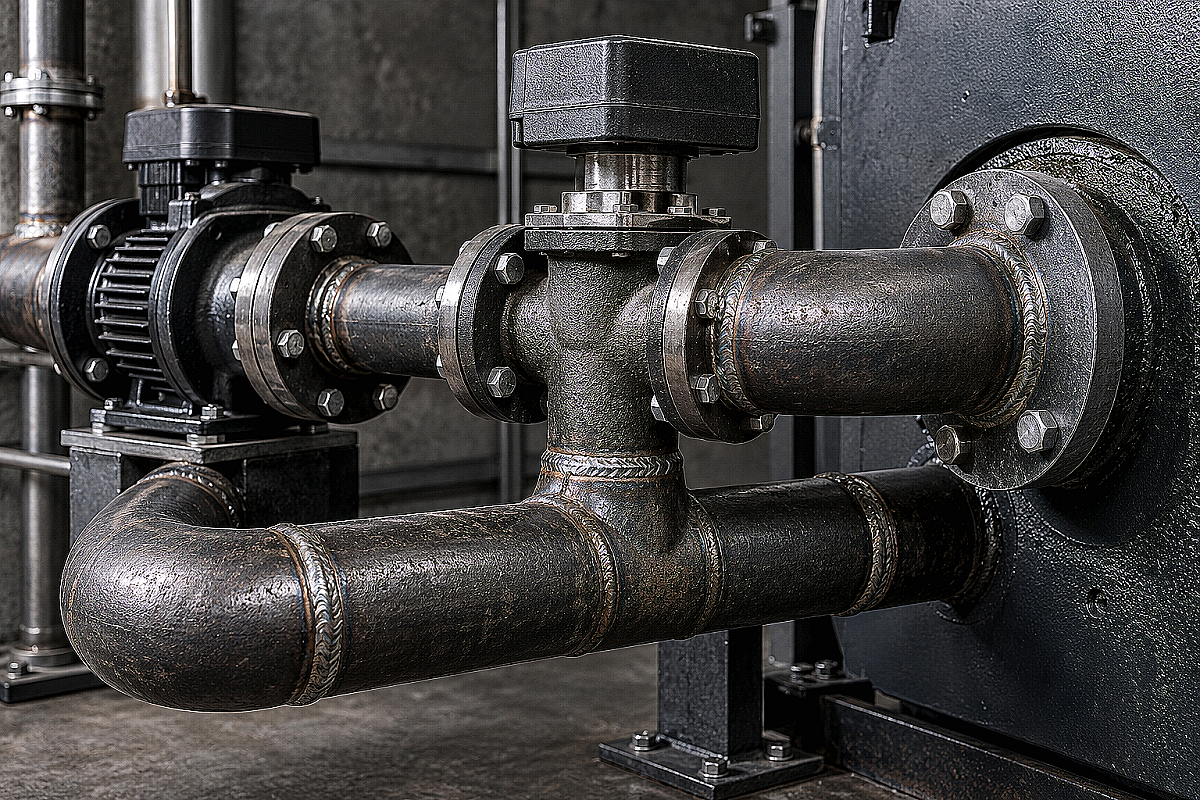

Для защиты котельного агрегата на объектах Алматы и прилегающих предгорных районов Алматинской области проектируется антиконденсатная петля — рециркуляционная перемычка с собственным циркуляционным насосом или трехходовым термостатическим клапаном. Использование для этой обвязки стальных водогазопроводных труб по ГОСТ 3262-75 обеспечивает термомеханическую монолитность узла, выдерживающего прямое пламя, гидравлические удары и термические скачки теплоносителя вплоть до +115 °C без риска пластической деформации.

Физика точки росы и выбор схемы подмеса для котельных

Температура точки росы дымовых газов зависит от вида сжигаемого топлива и коэффициента избытка воздуха в топочной камере. При сгорании магистрального природного газа в факеле образуется значительный объем водяного пара (около 1,5–1,8 кг пара на 1 м³ сгоревшего метана). Если температура стенки котла опускается ниже +55 °C, пар конденсируется непосредственно на металле, смешиваясь с сернистыми газами и сажей. На стенках образуется вязкая коррозионно-активная корка, которая не только разрушает металл, но и снижает коэффициент теплопередачи в 2,5–3 раза, увеличивая расход газа.

В инженерной практике применяются две основные принципиальные схемы организации антиконденсатного контура из труб ВГП:

• Схема с трехходовым термостатическим клапаном прямого действия. Перемычка врезается между подающей и обратной магистралями котла. Термостатический клапан с фиксированной настройкой (обычно +55 °C или +60 °C) монтируется на обратной линии перед котлом. Пока температура теплоносителя в первичном котловом кольце не достигнет уставки, клапан полностью закрывает проток из общей отопительной системы, направляя всю горячую воду из подачи обратно в котел по малому рециркуляционному кольцу. По мере прогрева клапан плавно открывает подмес остывшей воды из системы отопления, гарантируя, что на вход котла никогда не поступит теплоноситель с температурой ниже +55 °C.
• Схема с рециркуляционным подмешивающим насосом. На перемычке между подачей и обраткой устанавливается насос рециркуляции, перекачивающий часть горячего теплоносителя из подающей трубы в обратную. Управление насосом осуществляется по накладному термодатчику на входе в котел. Как только температура обратки падает ниже безопасного порога, насос включается и принудительно повышает температуру смеси. Такая схема востребована в котельных мощностью от 80 до 500 кВт, где требуется высокая точность балансировки потоков.

Гидравлический расчет диаметров труб ВГП и производительности рециркуляции

Для безошибочного функционирования антиконденсатной линии производительность рециркуляционного потока должна составлять не менее 30–35% от номинального расхода теплоносителя через котел при расчетном температурном графике 80/60 °C или 90/70 °C. Занижение диаметра стальной перемычки приводит к тому, что подмешивающий насос или трехходовой клапан не успевают подать требуемый объем горячей воды, в результате чего котел продолжает работать в конденсационном режиме.

Объемный расход рециркуляции $G_{рец}$ (м³/ч) рассчитывается по базовой теплотехнической формуле:

$$G_{рец} = \frac{0{,}86 \cdot Q_{котла} \cdot (t_{вх.мин} - t_{обр.сист})}{\Delta t_{сист} \cdot (t_{под} - t_{вх.мин})}$$

где $Q_{котла}$ — номинальная тепловая мощность котла (кВт); $t_{под}$ — температура теплоносителя на выходе из котла (+80…+90 °C); $t_{вх.мин}$ — минимально допустимая температура на входе в котел (+55…+60 °C); $t_{обр.сист}$ — температура остывшей воды, возвращающейся из системы отопления в период пиковых морозов или первоначального пуска (+35…+45 °C); $\Delta t_{сист}$ — расчетный перепад температур в системе отопления (20 °C).

Скорость движения теплоносителя в стальной трубе рециркуляционной перемычки ВГП принимается в диапазоне 0,6–1,0 м/с для минимизации гидравлического сопротивления и исключения шумов кавитации. Внутренний диаметр перемычки $d_{вн}$ (м) вычисляется по формуле неразрывности струи:

$$d_{вн} = \sqrt{\frac{4 \cdot G_{рец}}{3600 \cdot \pi \cdot v}}$$

В таблице ниже приведены типовые соотношения мощности котловых агрегатов, требуемых диаметров стальных труб ВГП по ГОСТ 3262-75 и характеристик антиконденсатного подмеса.

Правила сварки, врезки и обвязки рециркуляционного узла в котельной

Антиконденсатный контур монтируется в непосредственной близости от котла — до запорной арматуры, расширительного бака и гидравлического разделителя. При компоновке котельной с гидрострелкой из стальной трубы ВГП первичное котловое кольцо уже выполняет функцию защиты от температурного дисбаланса, однако для мощных агрегатов и протяженных трасс дополнительная антиконденсатная перемычка остается обязательным элементом защиты при первичном прогреве системы.

При сборке узла из труб ВГП соблюдаются обязательные правила монтажа:

1. Ориентация врезок перемычки. Врезка рециркуляционной линии в подающий трубопровод выполняется под углом 90° или 45° по ходу движения теплоносителя. Врезка в обратную магистраль располагается на расстоянии не менее 3–5 диаметров трубы до входа в котел, чтобы поток горячего подмеса успел полностью перемешаться с холодным потоком обратки до контакта с металлом теплообменника.
2. Установка обратного клапана. На рециркуляционной перемычке за насосом или трехходовым клапаном обязательно монтируется лепестковый или дисковый обратный клапан из латуни или стали. Клапан предотвращает паразитный обратный проток теплоносителя через перемычку в моменты, когда рециркуляционный насос отключен, а основной сетевой насос работает на максимальной подаче.
3. Монтаж сетчатого фильтра-грязевика. Перед подмешивающим насосом и трехходовым термостатическим клапаном монтируется наклонный сетчатый фильтр грубой очистки колбой вниз. Окалина от сварных швов и шлам из старых радиаторов способны заклинить шток термостатического элемента или повредить крыльчатку насоса.
4. Сварочные работы и соосность. Сварка труб ВГП выполняется ручной дуговой сваркой электродами типа Э42/Э46 (марки УОНИ-13/45, МР-3) с формированием сплошного корневого шва без наплывов и грата внутрь трубы. Для поворотов трассы применяются бесшовные крутоизогнутые отводы по ГОСТ 17375-2001, совпадающие по внутреннему диаметру со стенкой трубы ВГП.

Чек-лист закупки металлопроката и арматуры для антиконденсатного контура

При комплектации узла защиты котла от конденсата снабженцу необходимо сформировать спецификацию, исключающую простои монтажной бригады:

• Труба водогазопроводная черная или оцинкованная по ГОСТ 3262-75 обыкновенной серии (стенка 2,8–3,5 мм под нарезку резьбы или сварку);
• Отводы стальные крутоизогнутые приварные 90° соответствующего Ду;
• Резьбовые патрубки (приварные полусгоны и сгоны по ГОСТ 8969-75) для подключения термостатического клапана, насоса и сетчатого фильтра;
• Запорные муфтовые шаровые краны с разъемными соединениями («американками») для возможности отсечения и демонтажа насоса без слива теплоносителя;
• Пружинный или гравитационный обратный клапан с минимальным гидравлическим сопротивлением;
• Приварные бобышки под погружные термометры на подаче, обратке до подмеса и на входе в котел после подмеса для визуального контроля температуры смеси.

Металлобаза ATLANT MARKET в Алматы обеспечивает полную комплектацию котельных объектов сертифицированными стальными трубами ВГП по ГОСТ 3262-75, фасонными элементами и запорной арматурой с прямой отгрузкой со складов в Алматы, Талдыкоргане и Каскелене, выполняя высокоточную нарезку проката в монтажный размер и доставку по всему Казахстану.

Итог

Монтаж антиконденсатной петли из стальных водогазопроводных труб ВГП — обязательное инженерное условие безаварийной эксплуатации водогрейных котлов в климате Казахстана. Точный подбор условного прохода перемычки (Ду 20–50 в зависимости от тепловой мощности) и поддержание температуры теплоносителя на входе в котел выше +55…+60 °C полностью исключают выпадение кислотного конденсата, предотвращают тепловой удар и гарантируют расчетный КПД отопительной установки на протяжении десятилетий.
