Неравномерный прогрев радиаторов в просторных частных домах, цехах, автосервисах и коммерческих зданиях Алматы — классическая проблема тупиковых двухтрубных схем отопления. Ближние к котлу отопительные приборы раскаляются, создавая перерасход тепла, в то время как дальние радиаторы ветки остаются едва теплыми из-за высокого суммарного гидравлического сопротивления длинного контура. Попытки решить дисбаланс зажатием балансировочных клапанов приводят к кавитационному шуму в трубах и повышенной нагрузке на циркуляционный насос.
Попутная двухтрубная система отопления, известная в инженерной среде как петля Тихельмана, исключает гидравлический перекос на уровне физики движения теплоносителя. Использование в такой схеме стальных водогазопроводных труб ВГП по ГОСТ 3262-75 обеспечивает жесткость магистрали, устойчивость к температурным расширениям до +115 °C и долговечность контура в сейсмоопасных районах Казахстана.
Принцип гидравлического самобалансирования попутной схемы
Главное отличие попутной системы от тупиковой заключается в направлении движения теплоносителя в обратной магистрали. В тупиковой схеме подача и обратка движутся навстречу друг другу: первый радиатор имеет самую короткую подачу и самую короткую обратку, а последний — самую длинную подачу и самую длинную обратку.

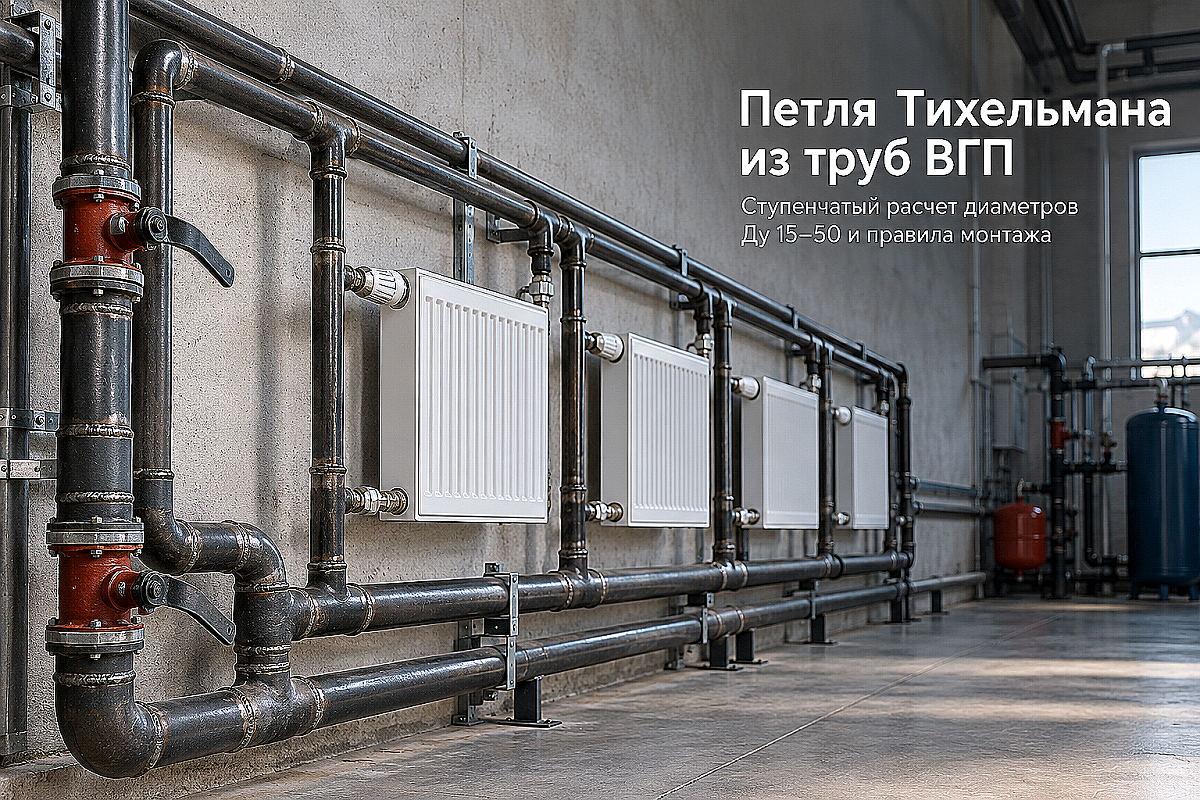

В петле Тихельмана теплоноситель в подающей и обратной трубах движется в одном направлении. Подающая линия начинается от котельной и последовательно обходит радиаторы от первого до последнего. Обратная магистраль начинается от первого радиатора, собирает остывшую воду в попутном направлении и возвращается в котельную только после подключения последнего радиатора.
Благодаря такой кольцевой геометрии сумма длин подающего и обратного трубопроводов для абсолютно каждого отопительного прибора в контуре оказывается строго одинаковой. Первый радиатор имеет минимальную длину подачи, но максимальную длину обратки, а последний — максимальную подачу и минимальную обратку. В результате гидравлическое сопротивление всех параллельных циркуляционных колец уравнивается автоматически без необходимости сложной ручной балансировки.
Пошаговый расчет и ступенчатый подбор диаметров труб ВГП по ГОСТ 3262-75
Распространенная ошибка при монтаже петли Тихельмана — прокладка всей магистрали трубой одного фиксированного диаметра. Это приводит к неоправданному перерасходу металла, увеличению объема теплоносителя и падению скорости протока на периферийных участках ниже критических 0,25 м/с, что провоцирует завоздушивание контура.
Грамотный гидравлический расчет попутной системы базируется на ступенчатом изменении сечений: подающая магистраль плавно уменьшает диаметр по мере раздачи тепла на радиаторы, а обратная магистраль пропорционально увеличивает сечение по мере сбора теплоносителя. Оптимальная скорость движения воды в стальных трубах отопления составляет 0,3–0,65 м/с.
Расход теплоносителя на каждом участке определяется по формуле: G = 0,86 × Q / Δt, где Q — суммарная тепловая мощность подключаемых приборов на данном участке (кВт), Δt — расчетный перепад температур между подачей и обраткой (обычно 20 °C), а G — массовый расход воды (кг/ч).
| Тепловая нагрузка участка (кВт) | Расход теплоносителя G (кг/ч) | Номинальный проход трубы ВГП (Ду / DN) | Наружный диаметр и стенка ГОСТ 3262-75 (мм) | Средняя скорость потока (м/с) |
|---|---|---|---|---|
| до 4,5 | до 195 | Ду 15 (1/2") | 21,3 × 2,8 | 0,32–0,38 |
| 4,5 – 9,0 | 195 – 390 | Ду 20 (3/4") | 26,8 × 2,8 | 0,35–0,45 |
| 9,0 – 16,0 | 390 – 690 | Ду 25 (1") | 33,5 × 3,2 | 0,40–0,52 |
| 16,0 – 26,0 | 690 – 1120 | Ду 32 (1 1/4") | 42,3 × 3,2 | 0,45–0,58 |
| 26,0 – 42,0 | 1120 – 1810 | Ду 40 (1 1/2") | 48,0 × 3,5 | 0,48–0,62 |
| 42,0 – 68,0 | 1810 – 2930 | Ду 50 (2") | 60,0 × 3,5 | 0,50–0,65 |
Подключение каждого отдельного радиатора к попутной магистрали выполняется трубой Ду 15 или Ду 20 в зависимости от мощности прибора (до 2,0 кВт достаточно Ду 15, от 2,0 до 3,5 кВт — Ду 20). При разводке котельного узла магистраль петли подключается через распределительный коллектор из трубы ВГП с установкой запорной арматуры и группы циркуляции.
Особенности монтажа петли Тихельмана в условиях Алматинского региона
Реализация попутной схемы из стальных труб ВГП в предгорных районах Алматы и Алматинской области требует строгого соблюдения уклонов и компенсации температурных напряжений. Жесткий стальной трубопровод при нагреве расширяется со скоростью примерно 1,2 мм на каждый погонный метр при перепаде в 100 °C.
- Формирование уклонов для отвода воздуха: обе магистрали (подача и обратка) монтируются с постоянным уклоном не менее 0,003 (3 мм на 1 метр трассы) по направлению движения теплоносителя. Это гарантирует свободный вынос микропузырьков воздуха к высшим точкам контура.
- Установка автоматических воздухоотводчиков: в отличие от тупиковой схемы, высшие точки подачи и обратки в петле Тихельмана не совпадают. Воздухоотводчики с отсечными клапанами монтируются на верхней отметке подающей ветки и в наивысшей точке подъема обратной магистрали перед возвратом в котельную.
- Скользящие и направляющие опоры: для компенсации продольного теплового удлинения трубы укладываются на подвижные хомутовые опоры с шагом 2,0–3,5 м (в зависимости от Ду). На длинных прямых участках свыше 25 метров монтируются П-образные компенсаторы или угловые утки.
- Байпасная линия котельной: для обеспечения аварийной циркуляции насосный узел комплектуется узлом байпаса циркуляционного насоса с обратным клапаном или краном прямого хода.
На складе металлопроката компании ATLANT MARKET в Алматы всегда в наличии сертифицированные трубы ВГП по ГОСТ 3262-75 всех ходовых диаметров Ду 15–Ду 50, стальные крутоизогнутые отводы и фланцы. Мы выполняем профессиональную нарезку труб в проектный размер и организуем оперативную доставку по Алматы, а также на объекты в Каскелене, Талдыкоргане и по всему Казахстану.
Типичные ошибки при проектировании и сборке попутной схемы
Несмотря на очевидные преимущества самобалансировки, ошибки монтажа способны свести на нет достоинства попутной схемы:
- Замыкание обратной магистрали до последнего радиатора: если врезать обратку в общий коллектор до подключения концевого отопительного прибора, кольцо Тихельмана разрывается и превращается в разбалансированную смешанную схему.
- Симметричное сечение без учета мощности приборов: монтаж веток одинаковым диаметром без ступенчатого перехода приводит к гидродинамическому шуму на сужениях и неравномерному расходу на радиаторах с разным тепловым сопротивлением.
- Отсутствие дренажных кранов в нижних точках: при проходе дверных проемов или перепадов уровней пола образуются нижние карманы, где скапливается шлам. Каждый такой узел обязан оснащаться сливным шаровым краном Ду 15.
- Игнорирование гидравлического сопротивления термостатических клапанов: на радиаторы необходимо устанавливать клапаны с повышенной пропускной способностью (серии для однотрубных или гравитационных систем с низким сопротивлением).
Часто задаваемые вопросы по петле Тихельмана из труб ВГП
Обязательно ли устанавливать балансировочные клапаны на радиаторы в петле Тихельмана?
Если все радиаторы в контуре имеют близкую тепловую мощность (разброс не более 15–20%), балансировочные клапаны не требуются — система самобалансируется. Однако если в одной ветке объединены приборы мощностью 0,8 кВт и 3,5 кВт, на мощные радиаторы рекомендуется установить регулировочные вентили на обратной подводке для точной доводки расхода.
Какое максимальное количество радиаторов можно подключить на одну петлю Тихельмана?
Рекомендуемый оптимум для одной попутной ветки из труб ВГП — от 6 до 14 радиаторов суммарной мощностью до 35–40 кВт. При большем числе приборов или суммарной длине кольца свыше 100 метров возрастает диаметр магистрали (до Ду 50–65), поэтому целесообразнее разбить объект на два независимых попутных крыла от общего коллектора.
Можно ли использовать оцинкованную трубу ВГП для попутной системы отопления?
Да, оцинкованная труба ВГП по ГОСТ 3262-75 отлично подходит для открытой разводки отопления. При этом сборку узлов рекомендуется выполнять на резьбовых соединениях или с применением специализированных методов сварки без выжигания цинкового слоя внутри канала.
Что делать, если магистраль петли Тихельмана пересекает дверной проем?
Трубу ВГП опускают под пол в гильзе или поднимают в виде П-образной арки над дверью. При проходе сверху в наивысшей точке арки обязательно монтируется автоматический воздухоотводчик, а при проходе снизу — сливной кран для полного опорожнения кармана перед консервацией системы.
Что взять с собой к закупке
Для безошибочной комплектации попутной системы отопления на базе стальных водогазопроводных труб составьте спецификацию с разделением по участкам:
- Трубы ВГП по ГОСТ 3262-75 обыкновенной серии расчетных диаметров (Ду 15, Ду 20, Ду 25, Ду 32, Ду 40) с запасом 7–10% на подрезку и подгонку по месту;
- Бесшовные крутоизогнутые отводы 90° по ГОСТ 17375-2001 соответствующих диаметров для минимизации местного гидравлического сопротивления на углах здания;
- Стальные трубные заготовки (приварные резьбы и сгоны) для перехода на радиаторную запорную арматуру;
- Комплект скользящих хомутовых опор и кронштейнов для фиксации трубопроводов к несущим стенам;
- Автоматические воздухоотводчики Ду 15 с обратными клапанами и сливные шаровые краны для нижних точек слива.
