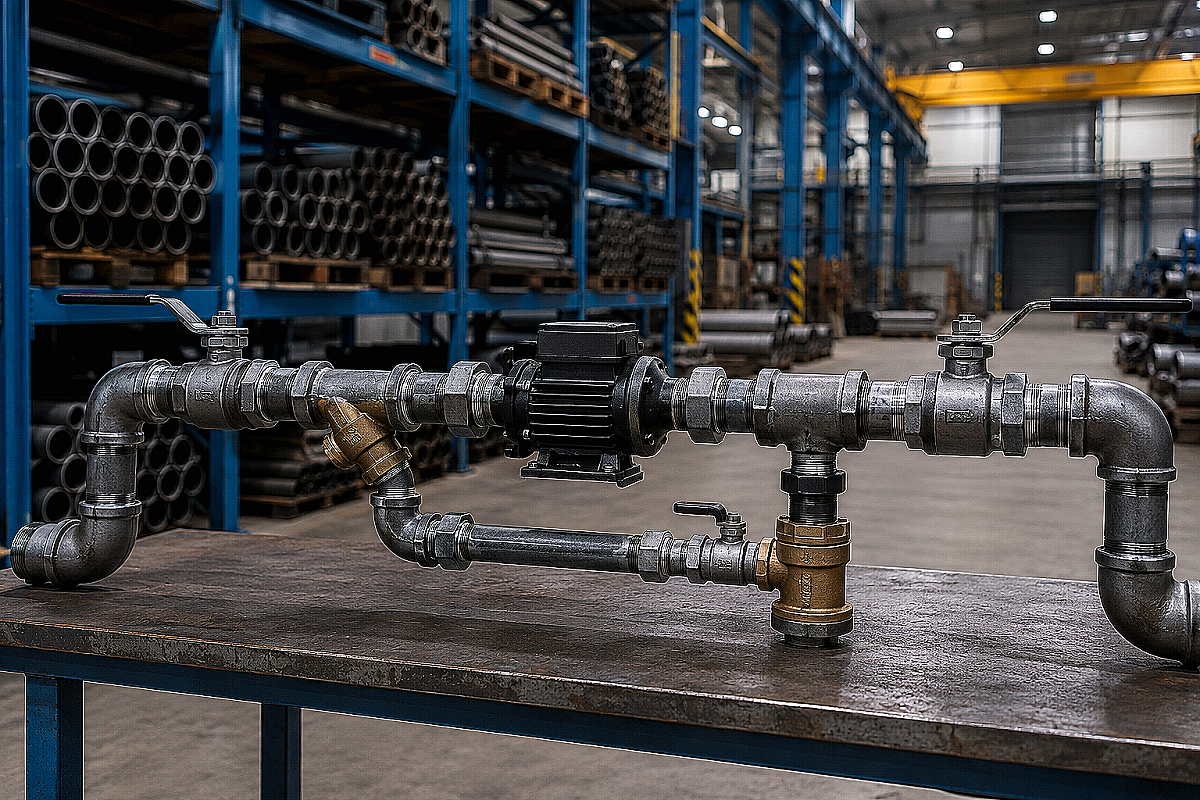

Внезапное отключение электроэнергии в частном секторе Алматы и предгорных районах Алматинской области — от Каскелена до Талгара — способно за считанные минуты превратить работающую систему отопления в аварийный объект. Если в котельной смонтирован циркуляционный насос, врезанный напрямую в магистраль без обходной линии, остановка крыльчатки мгновенно блокирует проток теплоносителя, провоцируя закипание теплообменника твердотопливного или газового котла. Изготовление насосного байпаса (параллельной насосной петли) из стальной водогазопроводной трубы (ВГП) по ГОСТ 3262-75 позволяет совместить высокую скорость принудительной циркуляции с полной энергонезависимостью гравитационного самотека.
Стальная труба ВГП остается безальтернативным материалом для обвязки котлов и насосных узлов в Казахстане благодаря абсолютной жесткости геометрии, устойчивости к гидроударам и способности выдерживать пиковый перегрев теплоносителя свыше 110 °C. В отличие от полимерных материалов, жесткий стальной контур не провисает под весом чугунного насоса и латунной арматуры, исключая механические напряжения на резьбовых соединениях.
Схемы насосного байпаса: ручной шаровой кран против гравитационного клапана
Конструктивно насосный байпас представляет собой разветвленный узел: прямая магистральная труба большого диаметра сохраняет прямолинейный проток теплоносителя, а параллельная обводная линия меньшего сечения принимает на себя циркуляционный насос с сопутствующей защитной арматурой. Выбор управляющего элемента на прямой трубе определяет степень автоматизации всей системы отопления.
Первый вариант — классическая схема с полнопроходным шаровым краном на прямой линии. При наличии электричества центральный кран закрыт вручную, и весь поток теплоносителя нагнетается насосом через обводную петлю. При аварийном отключении питания оператор обязан вручную открыть центральный кран, восстанавливая естественную циркуляцию по материалам руководства отопления с естественной циркуляцией из труб ВГП. Главный недостаток схемы — человеческий фактор: если отключение произошло ночью или в отсутствие хозяев, котел перегреется до ручного вмешательства.
Второй вариант — энергонезависимая автоматическая схема с гравитационным обратным клапаном на центральной магистрали. В качестве запорного органа используется специализированный лепестковый (поворотный) клапан с легкой заслонкой без пружины либо шариковый клапан с резиновым плавающим шаром пониженной плотности. Когда насос работает, создаваемое им избыточное давление поджимает заслонку к седлу, закрывая центральный проход. Как только насос останавливается, слабое гидростатическое давление гравитационного потока самотека отклоняет лепесток, и система мгновенно переходит в самотечный режим без закипания котла.
Критическая ошибка начинающих монтажников — установка на центральную магистраль стандартного пружинного муфтового клапана с латунным или пластиковым штоком. Усилие открывания пружины составляет от 0,05 до 0,2 бар, в то время как естественный гравитационный напор в одно-двухэтажном доме редко превышает 0,005–0,015 бар. Пружинный клапан намертво заблокирует самотек, сделав аварийный контур неработоспособным.
Расчет диаметров труб ВГП и гидравлический баланс узла
Надежность функционирования байпасного узла базируется на строгом соблюдении пропорций сечений между прямой магистралью и обводной линией. Любое необоснованное заужение центрального канала создает паразитное гидравлическое сопротивление, сводящее на нет естественную конвекцию теплоносителя.
Прямая магистральная линия изготавливается из стальной трубы ВГП обыкновенной или усиленной серии с условным проходом Ду 40 (1 1/2") или Ду 50 (2"). Наружный диаметр таких труб составляет 48,0 мм и 60,0 мм соответственно при толщине стенки 3,5 мм по ГОСТ 3262-75. Обводная насосная ветка монтируется из труб ВГП Ду 25 (1", наружный диаметр 33,5 мм) или Ду 32 (1 1/4", наружный диаметр 42,3 мм), что в точности соответствует проходным сечениям стандартных циркуляционных насосов типоразмеров 25-40, 25-60 или 32-60.
| Параметр узла | Схема под трубу Ду 40 (1 1/2") | Схема под трубу Ду 50 (2") | Последствия ошибки в расчете |
|---|---|---|---|
| Диаметр центральной трубы ВГП | Ду 40 (наружный 48,0 мм, стенка 3,5 мм) | Ду 50 (наружный 60,0 мм, стенка 3,5 мм) | При заужении до Ду 25 самотек останавливается, котел закипает |
| Диаметр байпасной петли насоса | Ду 25 (наружный 33,5 мм, стенка 3,2 мм) | Ду 32 (наружный 42,3 мм, стенка 3,2 мм) | При монтаже трубы менее Ду 20 насос работает с кавитационным перегрузом |
| Тип клапана на прямой линии | Лепестковый гравитационный Ду 40 | Шариковый/лепестковый Ду 50 без пружины | Пружинный клапан полностью блокирует естественный проток |
| Типоразмер циркуляционного насоса | Монтажная база 180 мм, резьба G 1 1/2" (Ду 25) | Монтажная база 180 мм, резьба G 2" (Ду 32) | Слабый насос не преодолеет сопротивление дальних веток |
| Строительная длина узла байпаса | 650–750 мм | 750–850 мм | При короткой базе невозможно правильно расположить грязевик |
Технология монтажа байпасного узла: правила расположения арматуры
Долговечность циркуляционного насоса и узлов сопряжения зависит от соблюдения пространственной ориентации каждого элемента обвязки. Ошибки в ориентации фильтра или плоскости вращения ротора выводят оборудование из строя в течение первого отопительного сезона.
Первое правило — фильтр грубой очистки (косой сетчатый грязевик) устанавливается перед насосом по ходу движения теплоносителя, строго на горизонтальном участке обводной петли, колбой (ревизионной заглушкой) вниз. Если смонтировать фильтр на вертикальном участке при восходящем потоке, задержанный шлам и окалина при остановке насоса осыпаются обратно в трубу, а при нисходящем потоке — забивают проходное сечение сетки, вызывая сухое трение подшипников скольжения.
Второе правило — ось вала электродвигателя насоса обязана располагаться строго горизонтально. При вертикальном положении вала в гильзе образуется воздушная пробка, керамические подшипники лишаются водяной смазки и перегреваются за несколько часов непрерывной работы.
Третье правило — обязательная установка разъемных соединений. По обе стороны насоса монтируются полнопроходные шаровые краны с накидными гайками («американками») либо заводские сгоны по стандарту сгонов и резьб из труб ВГП по ГОСТ 8969-75. Это позволяет перекрыть отсечные краны и снять насос для чистки или замены без опорожнения теплоносителя из всей отопительной системы здания.
При интеграции байпасного узла в общую котельную обвязку на базе стального металлопроката по нормам руководства обвязки котлов стальными трубами ВГП врезка обводных патрубков выполняется под углом 90 градусов с использованием заводских стальных тройников либо методом прямой врезки с последующей тщательной разделкой кромок и двухслойным проваром корня шва.
Типичные ошибки при сборке байпаса и методы их устранения
Практика сервисного обслуживания отопительных систем в Алматинском регионе выявляет регулярные просчеты монтажных бригад, снижающие энергоэффективность котельной установки:
- Монтаж байпаса на подающей линии вместо обратки: при установке узла на выходе из котла насос работает в зоне максимальных температур (85–95 °C), что снижает ресурс уплотнителей и крыльчатки. Байпасный узел рекомендуется монтировать на обратном трубопроводе перед входом в котел, где температура теплоносителя стабилизирована на уровне 50–65 °C.
- Отсутствие воздухоотводчика в верхней точке обвода: если байпасная петля изогнута в вертикальной плоскости выше уровня магистральной трубы, в ее верхнем колене скапливается воздух, полностью блокирующий циркуляцию. В верхней точке петли необходима установка автоматического поплавкового воздухоотводчика либо крана Маевского.
- Применение некачественных уплотнительных материалов: использование тонкой сантехнической ленты ФУМ на резьбах ВГП труб при температурных колебаниях приводит к протечкам. Профессиональный монтаж стальной резьбы выполняется исключительно на сантехнический лен с термостойкой уплотнительной пастой либо анаэробный герметик высокой фиксации.
- Сварка оцинкованных труб без зачистки: испарение цинка при электродуговой сварке приводит к пористости шва и образованию свищей при опрессовке системы давлением 4–6 бар.
Что взять с собой к закупке
Для безошибочной сборки насосного байпаса на объекте в Алматы или филиалах в Каскелене и Талдыкоргане сформируйте спецификацию по следующему контрольному чек-листу металлопроката и запорно-регулирующей арматуры:
- Труба стальная ВГП по ГОСТ 3262-75: отрезок прямой магистрали Ду 40 или Ду 50 длиной 1,0–1,5 м (стенка 3,5 мм) и труба Ду 25 или Ду 32 длиной 2,0–2,5 м для гибки или сварки обводной петли. На складе металлопроката компании ATLANT MARKET в Алматы доступна прецизионная нарезка хлыстов в размер заказчика и доставка транспортом компании по строительным площадкам региона.
- Запорная арматура для байпасной ветки: два шаровых муфтовых крана Ду 25 (или Ду 32) с полусгонами («американками»), один сетчатый фильтр грубой очистки соответствующего диаметра с латунной сеткой фильтрации 300–500 мкм.
- Центральный запорный элемент: полнопроходной шаровой кран Ду 40/50 с рукояткой-рычагом либо гравитационный лепестковый обратный клапан без пружинного механизма.
- Трубные заготовки и соединители: четыре приварных стальных резьбы Ду 25/32, два стальных крутоизогнутых отвода 90° по ГОСТ 17375-2001, сантехнический лен, уплотнительная паста и комплект насосных гаек с паронитовыми прокладками.
Часто задаваемые вопросы
Где лучше монтировать насосный байпас: на подаче или на обратке?
В классических системах отопления байпас с насосом монтируют на обратном трубопроводе перед котлом. В этой зоне температура теплоносителя ниже (обычно 50–65 °C против 80–90 °C на подаче), что существенно продлевает срок службы резиновых прокладок, пластиковой крыльчатки насоса и снижает риск закипания при аварийном падении давления.
Почему нельзя ставить обычный пружинный обратный клапан на байпас?
Обычный муфтовый обратный клапан снабжен внутренней возвратной пружиной, для преодоления сопротивления которой требуется избыточное давление от 0,05 до 0,2 бар (0,5–2 метра водяного столба). Естественное конвекционное давление в гравитационной системе составляет всего 0,005–0,015 бар, поэтому самотечный поток не сможет открыть тарелку клапана, и циркуляция остановится.
Какой зазор выдерживать между центральной трубой и обводной петлей?
Минимальное межосевое расстояние между центральной магистралью и параллельной трубой байпаса составляет 150–200 мм. Этого пространства достаточно для удобного монтажа косого фильтра, свободного доступа гаечным ключом к накидным гайкам насоса и проведения регламентной очистки грязевика без демонтажа соседних узлов.
Можно ли собрать байпасный узел полностью на резьбах без сварки?
Да, при наличии готовых резьбовых тройников, угловых фитингов и трубных заготовок (сгонов и бочат) заводского изготовления по ГОСТ 8969-75 узел собирается полностью на резьбе. Однако сварная конструкция из цельной трубы ВГП и приварных отводов отличается большей механической жесткостью и компактностью при размещении в стесненных условиях котельной.
