Комплектация технологических трубопроводов для станций водоподготовки (ВОС), водозаборных каптажей и локальных блоков очистки воды в Алматы и регионах Казахстана требует строгого учета агрессивных факторов. В отличие от магистрального водопровода, где средой выступает нейтральная сырая или очищенная вода, на станциях водоочистки трубы контактируют с растворами коагулянтов, флокулянтов, солевыми концентратами для регенерации ионообменных смол и дезинфицирующими растворами активного хлора.
Применение углеродистой стали на этих участках приводит к сквозной язвенной коррозии уже через 2–3 года эксплуатации, а продукты ржавления вторично загрязняют фильтрующие загрузки. Использование непластифицированного поливинилхлорида (ПВХ) ограничено его хрупкостью при динамических пульсациях насосов и риском растрескивания клеевых стыков при сейсмических воздействиях, характерных для предгорий Алматинской области.
Напорные полиэтиленовые трубы марки ПЭ-100 по ГОСТ 18599-2001 и СТ РК выступают базовым материалом для обвязки технологических линий водоподготовки. Материал сочетает абсолютную химическую инертность к большинству минеральных солей и кислот с эластичностью сварных монолитных соединений, способных выдерживать постоянные гидравлические пульсации при переключении режимов фильтрации и обратной промывки.
Химическая стойкость полиэтилена ПЭ-100 к реагентам водоподготовки
Надежность полимерной магистрали на станции водоочистки напрямую зависит от концентрации реагентов, рабочей температуры среды и давления в системе. Первичный полиэтилен высокой плотности ПЭ-100 обладает неполярной кристаллической структурой, что обеспечивает ему стабильность в широком диапазоне pH от 1 до 14.
При первичном обеззараживании и финишном хлорировании воды на станциях Казахстана применяется гипохлорит натрия (NaClO) либо хлорная вода. Трубы ПЭ-100 демонстрируют высокую устойчивость к водным растворам гипохлорита натрия с концентрацией активного хлора до 12–15% при рабочей температуре среды до +20...+30 °C. В дозировочных узлах с более высокими температурами необходимо учитывать ускорение диффузии окислителей и закладывать понижающие коэффициенты запаса прочности.
В узлах коагуляции и флокуляции технологи используют растворы оксихлорида алюминия (полиоксихлорида), сульфата алюминия Al2(SO4)3 и хлорного железа FeCl3. Данные соли образуют кислую среду (pH 2,5–4,5), которая мгновенно разрушает металлы, но абсолютно нейтральна по отношению к полиэтилену ПЭ-100. На участках умягчения воды полиэтиленовые линии без деградации контактируют с насыщенным 26%-ным раствором поваренной соли (NaCl), используемым для регенерации катионитовых фильтров.
Для корректного подбора трубопроводных систем на сложных химических участках ориентируйтесь на нормативные параметры: подробная таблица химической стойкости полиэтилена помогает сопоставить рабочую концентрацию реагента с допустимым температурным порогом полимера.
Выбор SDR и расчет толщины стенки под технологические циклы
Технологический процесс водоочистной станции делится на несколько функциональных зон, каждая из которых функционирует при специфическом гидравлическом режиме. Главная ошибка проектировщиков и закупщиков — использование единого типоразмера SDR 17 (PN 10) по всему цеху водоподготовки.
Линия подачи сырой воды от скважинных насосов или поверхностного водозабора испытывает статические и динамические нагрузки от гидроударов при пуске насосных агрегатов. На этом участке рекомендуется применять питьевые полиэтиленовые трубы ПЭ-100 SDR 11 и SDR 17 в зависимости от перепада высот между водозаборным каптажем и приемной камерой станции.
Особого внимания требует контур обратной водовоздушной промывки песчаных, антрацитовых и обезжелезивающих фильтров. При включении промывочных насосов и компрессоров в коллекторе возникает резкий скачок давления в сочетании с вибрацией. Для коллекторов распределения промывной воды и воздуха применяют трубы с повышенной кольцевой жесткостью — SDR 11 (PN 16) либо SDR 9 (PN 20/25), что исключает усталостные деформации стенки при частых переключениях запорной арматуры.
| Технологический узел станции | Транспортируемая среда | Рабочее давление (бар) | Рекомендуемый SDR (ПЭ-100) | Предпочтительный тип соединения |
|---|---|---|---|---|
| Ввод сырой воды (напорный) | Природная вода, взвеси, песок | 6,0–10,0 | SDR 17 / SDR 13,6 | Стыковая сварка нагретым инструментом |
| Дозирование коагулянта (Al2(SO4)3, ОХА) | Раствор коагулянта 5–20% (pH 3–4) | 2,5–6,0 | SDR 11 | Электросварные муфты с ЗН |
| Дозирование гипохлорита натрия | Раствор NaClO (активный Cl до 12%) | 2,0–4,0 | SDR 11 / SDR 9 | Электромуфтовая сварка |
| Обвязка скорых фильтров | Осветленная вода | 4,0–6,0 | SDR 17 / SDR 13,6 | Фланцевое через буртовые втулки |
| Коллектор обратной промывки фильтров | Вода + водовоздушная смесь | 6,0–12,0 | SDR 11 / SDR 9 | Фланцевое / Стыковая сварка |
| Регенерация ионообменных фильтров | Насыщенный раствор NaCl 10–26% | 3,0–5,0 | SDR 11 | Фланцевое соединение |
| Подача чистой воды в РЧВ и сеть | Очищенная питьевая вода | 4,0–10,0 | SDR 17 / SDR 11 | Стыковая сварка / Фланцы |
Правила фланцевой обвязки фильтрационного оборудования и коллекторов

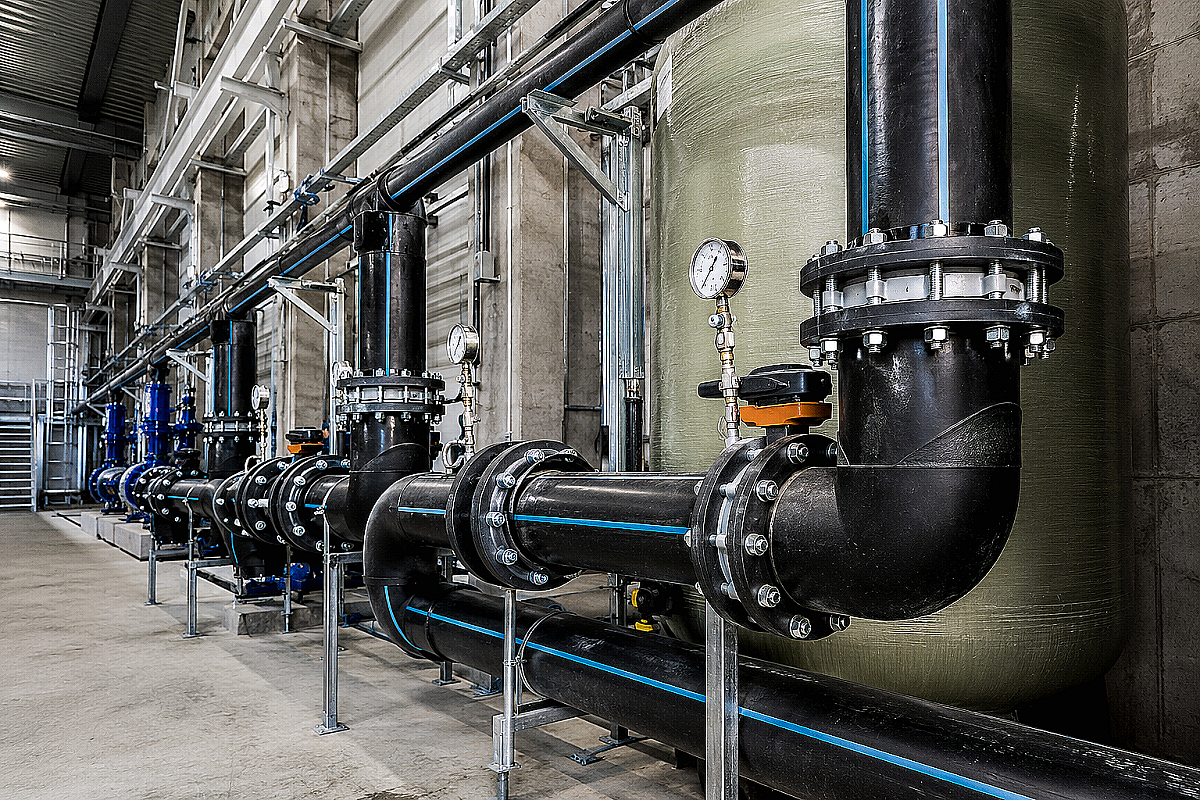

Обвязка фильтровальных колонн, клапанных блоков, ультрафиолетовых обеззараживателей и дозирующих насосов выполняется преимущественно разъемным способом для удобства сервисной ревизии и замены фильтрующих материалов. Основным методом сопряжения труб ПЭ-100 с металлической арматурой является узел из полиэтиленовой буртовой втулки (адаптера) и свободного стального фланца.
При комплектации закупки важно помнить: стандартный плоский стальной фланец по ГОСТ 12820-80 или ГОСТ 33259-2015 не налезет на полиэтиленовую втулку из-за расширения ее конусной части. Для монтажа используются специализированные расточенные фланцы для ПНД труб, внутренний диаметр которых расточен на станке под геометрию бурта ПЭ-100.
В узлах дозирования реагентов и на линиях хлорирования применяются фланцы с эпоксидным или полимерно-порошковым защитным покрытием, предотвращающим внешнюю коррозию стали от агрессивных паров в помещении реагентного цеха. В качестве межфланцевых уплотнений на реагентных линиях используют прокладки из фторопласта (PTFE) или этиленпропиленового каучука повышенной химической стойкости (EPDM химический), затягивая крепеж динамометрическим ключом крест-накрест для предотвращения выдавливания буртика втулки.
- Опоры и подвесы в помещении водоподготовки должны иметь резиновые демпфирующие прокладки для компенсации температурных расширений и гашения вибраций насосов.
- Шаг расстановки опор для технологических труб ПЭ-100 в помещении принимается меньше, чем на наружных сетях, чтобы исключить провисание полимера при температуре воздуха в цехе до +25...+30 °C.
- При проходе труб через железобетонные перекрытия и стены резервуаров чистой воды обязательна установка герметичных защитных гильз с уплотнительными манжетами для предотвращения среза пластика при естественной осадке здания.
Типичные ошибки при монтаже сетей водоподготовки
Первая распространенная ошибка — использование труб из вторичного полиэтилена (технических) на участках транспортировки чистой воды или реагентов. Вторичный гранулят содержит включения посторонних полимеров и химических примесей, которые не только выделяют токсичные мономеры в воду, но и стремительно деградируют при контакте с хлором, приводя к растрескиванию стенок по длине трубы.
Вторая ошибка — жесткое бессварное подключение насосных агрегатов без виброкомпенсаторов. Пульсация поршневых или мембранных насосов-дозаторов создает знакопеременные циклические нагрузки на фланцевые узлы ПЭ-100, что со временем вызывает ослабление болтовых затяжек и подкапывание агрессивных растворов на пол цеха.
Третья ошибка — проведение термической сварки встык на диаметрах менее 63 мм в стесненных условиях трубных галерей станции. Для малых диаметров (25–50 мм) в обвязке клапанов управления и дозаторов надежнее применять электросварные муфты с закладными нагревателями, гарантирующими герметичность узла без образования внутреннего грата, заужающего проходное сечение для густых реагентов.
Часто задаваемые вопросы
Можно ли использовать трубы ПЭ-100 для концентрированной серной кислоты при корректировке pH?
Для концентрированной серной кислоты (96–98%) полиэтилен ПЭ-100 не подходит, так как концентрированная кислота является сильным окислителем и разрушает полимер. Однако для разбавленных растворов серной кислоты с концентрацией до 50–70% при температуре до +20 °C трубы ПЭ-100 обладают отличной стойкостью и широко применяются в блоках нейтрализации и корректировки pH.
Как защитить полиэтиленовые коллекторы водоочистки от гидравлических ударов?
Для защиты коллекторов фильтрации и промывки от гидроударов на напорных линиях устанавливают мембранные гидроаккумуляторы (демпферы пульсаций), автоматические воздушные вантузы двойного действия для сброса воздуха и подбирают трубы с запасом прочности по давлению — не менее SDR 11 (PN 16).
Какая маркировка должна быть нанесена на трубы ПЭ-100 для станций питьевой водоподготовки?
На наружной поверхности трубы синей краской или тиснением должна быть нанесена непрерывная маркировка с указанием: наименования производителя, марки полиэтилена (ПЭ-100), наружного диаметра и толщины стенки, показателя SDR, номинального рабочего давления (PN), назначения («питьевая»), номера стандарта ГОСТ 18599-2001 и даты выпуска партии.
Что взять с собой к закупке
Для бесперебойного монтажа и своевременной сдачи станции водоподготовки инспекторам технадзора и ГКП «Алматы Су» заранее подготовьте полную спецификацию комплектующих:
- Трубы питьевые ПЭ-100 ГОСТ 18599-2001 расчетного SDR (в отрезках по 12 метров для цеховой разводки или в бухтах по 100–200 м для наружных вводов).
- Заводские паспорта качества на каждую партию труб с подтверждением использования первичного гранулята и сертификаты соответствия СТ РК.
- Буртовые втулки под фланец удлиненного типа (спиготы) из полиэтилена ПЭ-100 соответствующего SDR.
- Расточенные стальные фланцы по ГОСТ 33259-2015 с защитным антикоррозийным покрытием.
- Химически стойкие межфланцевые прокладки (EPDM / PTFE) и крепеж требуемого класса прочности с антикоррозийной оцинковкой.
- Электросварные муфты и седелочные отводы с закладными нагревателями для врезки контрольно-измерительных приборов и дозировочных линий.
