Затопление водомерного узла грунтовыми водами или внезапный поперечный излом магистрали прямо на границе железобетонной стенки колодца — типичные последствия жесткой заделки полиэтилена цементным раствором. Массивный колодец из колец КС-15 или КС-20 весит от 3 до 7 тонн и после обратной засыпки неизбежно дает естественную осадку в грунт на 20–50 мм. Если эластичная полиэтиленовая труба замурована в монолит наглухо, тяжелая железобетонная плита работает как гильотина, срезая стенку трубы или вызывая раскрытие ближайшего сварного стыка.
В условиях Алматинской области проблема усугубляется двумя факторами: высокой сейсмичностью (до 9–10 баллов), создающей разнонаправленные динамические колебания грунта, и высоким уровнем грунтовых вод в нижней части мегаполиса. Грамотный монтаж узла ввода на базе сертифицированных питьевых труб ПЭ-100 требует применения подвижных демпфирующих систем, сочетающих механическую защиту от среза со 100% гидроизоляцией межтрубного пространства.
Почему обычная цементная зачеканка гарантирует аварию и протечку
Попытка замазать зазор между просверленным отверстием в кольце и наружной стенкой трубы ПЭ-100 песчано-цементным раствором М150–М200 нарушает базовые законы физики полимеров. Полиэтилен высокой плотности обладает неполярной структурой поверхности: адгезия минеральных цементных составов к гладкому пластику практически равна нулю. Уже в процессе гидратации цемента образуется микрозазор шириной 0,2–0,5 мм, через который грунтовая вода под гидростатическим давлением начинает сочиться внутрь колодца.
Второй разрушительный фактор — линейное температурное расширение полиэтилена, которое в 10–15 раз превышает расширение тяжелого бетона. При сезонном изменении температуры воды от +4 °C зимой до +18 °C летом труба непрерывно совершает микродвижения вдоль продольной оси. Твердый цементный камень быстро истирает наружную стенку трубы, образуя глубокие продольные борозды, снижающие запас прочности напорной магистрали.
Третья угроза — дифференциальная осадка. В отличие от траншеи, где труба уложена на упругую песчаную подушку, под днищем колодца грунт испытывает локальное переуплотнение. При отсутствии гибкой муфты прохода изгибающий момент в сечении трубы на выходе из бетона превышает предел текучести полиэтилена, что приводит к пластическому сплющиванию просвета или хрупкому излому по линии контакта.
Способы герметизации и защиты: от гидрофильного шнура до модульных уплотнителей
В современной практике строительства наружных сетей водоснабжения и напорного водоотведения в Казахстане применяется четыре основных технических решения узла прохода, различающихся по надежности и стоимости.

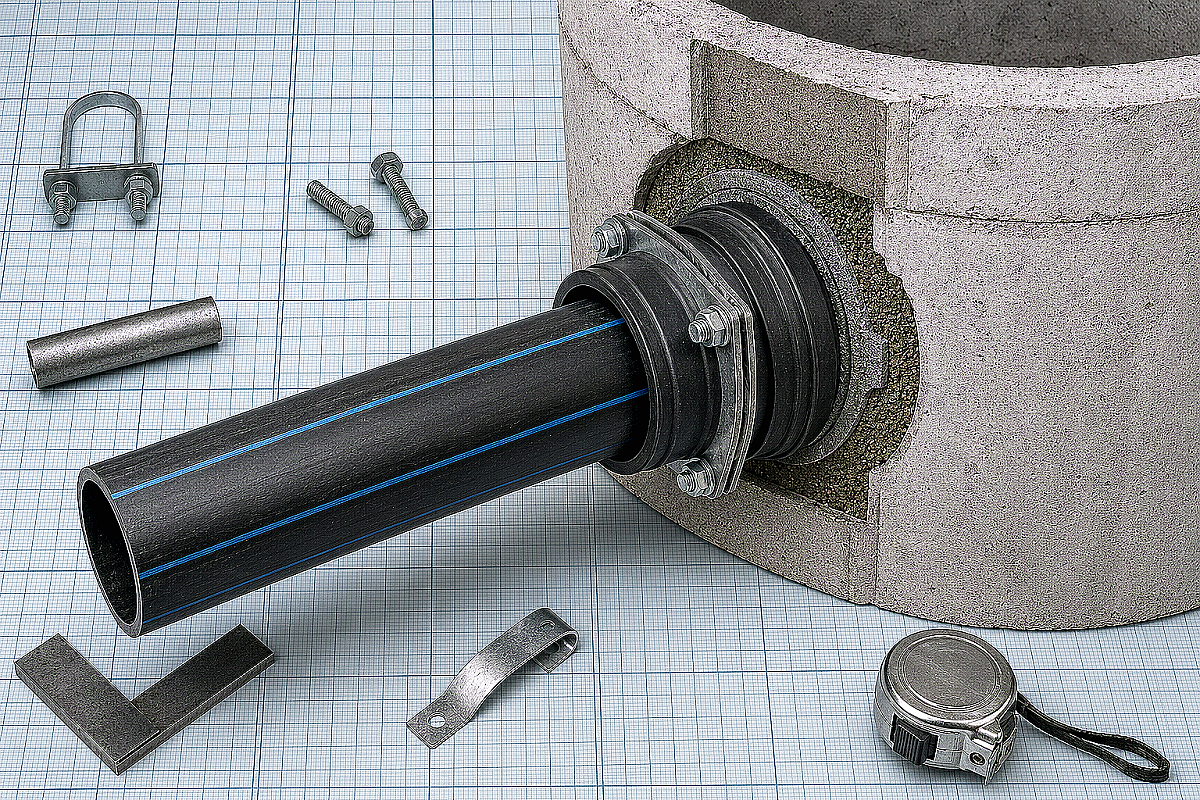

- Заводские муфты прохода (гермовводы) из полиэтилена с EPDM-манжетой: представляют собой толстостенный патрубок с наружными ребрами анкеровки в бетон и внутренним кольцевым уплотнителем, позволяющим трубе скользить и отклоняться на угол до 3–5° без разгерметизации.
- Модульные уплотнители кольцевого пространства (типа Link-Seal / RD): набор резиновых блоков из EPDM или NBR, соединенных стяжными болтами из нержавеющей стали. При затяжке болтов резина расширяется в радиальном направлении, намертво герметизируя зазор между гильзой и трубой с выдерживанием давления воды до 3–5 бар.
- Бентонитовые гидрофильные шнуры и гидрошпонки: эластомерные ленты на основе натриевого бентонита, которые при контакте с просачивающейся водой увеличиваются в объеме на 200–300%, наглухо закупоривая все поры и микротрещины в зоне примыкания цементного безусадочного состава.
- Стальные и полимерные защитные гильзы с эластичной полиуретановой заливкой: традиционное решение по аналогии с защитными футлярами и гильзами, при котором зазор заполняется эластичным безусадочным полиуретановым компаундом и термоусаживаемыми манжетами.
| Метод герметизации узла ввода | Допустимая осадка и угловое смещение | Стойкость к давлению грунтовых вод | Срок службы узла без обслуживания | Рекомендованная область применения |
|---|---|---|---|---|
| Заводская полиэтиленовая муфта с EPDM-губками | До 35 мм / угол до 5° | До 1,5–2,0 бар (15–20 м вод. ст.) | Не менее 50 лет | Стандартные колодцы водопровода и напорной канализации |
| Механический модульный уплотнитель (Link-Seal) | До 15 мм / угол до 2° | До 3,0–5,0 бар (30–50 м вод. ст.) | 50 лет (с нерж. крепежом) | Заглубленные камеры, переходы под дорогами, паркинги |
| Гидрофильный бентонитовый профиль + безусадочный безусадочный фибробетон | До 10 мм / угол до 1,5° | До 1,0–1,5 бар (10–15 м вод. ст.) | 25–30 лет | Сухие грунты, приямки, реконструкция существующих колодцев |
| Стальная гильза с термоусаживаемой манжетой ТИАЛ/ТЕРМА | До 25 мм / угол до 3° | До 1,0 бар (10 м вод. ст.) | 30–40 лет | Проход стен фундаментов и монолитных ж/б резервуаров |
Пошаговая технология монтажа муфты прохода через ж/б кольцо по нормам СП РК
При комплектации объектов водоснабжения инженеры и монтажные бригады должны строго следовать регламенту СП РК 4.01-101-2012 для обеспечения герметичности и компенсации осадочных деформаций.
- Алмазное бурение отверстия: пробивка перфоратором категорически запрещена, так как ударные нагрузки вызывают сеть микротрещин в теле кольца КС. Диаметр отверстия должен превышать наружный диаметр муфты прохода или трубы на 40–80 мм для создания плотного слоя безусадочного гидроизоляционного раствора.
- Очистка и обеспыливание гильзового пространства: стенки бетона обеспыливаются водой под давлением и обрабатываются полимерной проникающей гидроизоляционной грунтовкой для максимального сцепления.
- Установка муфты прохода или гидрошпонки: муфта выставляется соосно проектному уклону трассы. На наружный корпус надевается бентонитовый саморасширяющийся шнур, который фиксируется специальным клеем посередине толщины стенки кольца.
- Замоноличивание безусадочным гидробетоном: пространство между бетоном кольца и наружной поверхностью муфты послойно заполняется безусадочной гидроизоляционной смесью с фиброволокном (прочность на сжатие не менее В30, водонепроницаемость W8–W12).
- Протяжка рабочей трубы ПЭ-100: поверхность трубы смазывается силиконовым монтажным составом, после чего плеть плавно заводится внутрь уплотнительной манжеты. Наружный срез трубы не должен упираться в арматуру внутри колодца.
- Устройство песчано-гравийной подушки под вводом: снаружи колодца на расстоянии 1,5–2,0 метров от стенки выполняется послойно уплотненная песчаная подушка с коэффициентом уплотнения не менее 0,95, исключающая провисание входящего плеча трубы.
Распространенные ошибки при вводе полиэтиленовых труб в колодцы
Первая критическая ошибка — врезка трубы в стык между двумя железобетонными кольцами. При малейшем сдвиге колец относительно друг друга труба зажимается замком кольца и срезается по периметру. Отверстие под ввод обязано располагаться строго в теле цельного кольца на расстоянии не менее 150 мм от монтажного шва.
Вторая ошибка — отсутствие компенсационного запаса плети перед колодцем. При проектировании сетей в сейсмоопасных районах трасса на подходе к колодцу должна иметь плавный S-образный технологический изгиб или соединяться с колодцем с учетом бетонных упоров на поворотах, предотвращающих выдергивание трубы из муфты при продольных смещениях грунта.
Третья ошибка — использование монтажной полиуретановой пены вместо специализированных эластомеров. Бытовая пена под действием влаги и грунтового давления разрушается за один сезон, превращаясь в губку, свободно пропускающую грязь и талые воды внутрь камеры при обустройстве водопроводного колодца.
Часто задаваемые вопросы (FAQ)
На каком минимальном расстоянии от дна колодца должен располагаться ввод трубы ПЭ-100?
Согласно нормам СП РК, расстояние от лотка или чистового дна колодца до нижней образующей трубы должно составлять не менее 100–150 мм для удобства обслуживания запорной арматуры и исключения заиливания узла ввода осадком.
Можно ли использовать стальную гильзу без резинового уплотнителя, если зазор забит каболкой?
Каболка (смоляная прядь) со временем вымывается и теряет герметичность при давлении грунтовых вод свыше 0,2 бар. Для питьевого водоснабжения каболка запрещена санитарными нормами из-за риска выделения фенолов. В стальную гильзу обязательно устанавливается эластомерный модульный уплотнитель или резиновая манжета.
Как защитить узел ввода трубы ПЭ-100 при просадке грунта глубже расчетных 50 мм?
При монтаже в насыпных, илистых или просадочных грунтах Алматы снаружи колодца устраивается гибкий ввод: перед гильзой устанавливается отрезок трубы с двумя электросварными отводами под 30° или гибкая гофрированная защитная муфта увеличенного диаметра с песчаным демпфером.
Что взять с собой к закупке
Надежность и сухость колодезного узла закладываются на стадии правильного подбора спецификации. На складах ATLANT MARKET в Алматы, а также в филиалах в Каскелене и Талдыкоргане всегда в наличии напорные трубы ПЭ-100, втулки, фланцы и комплектующие для монтажа колодцев с оперативной отгрузкой и доставкой по всему Казахстану.
Для комплектации узла ввода обязательно включите в заявку:
- Трубы напорные ПЭ-100 питьевые ГОСТ 18599-2001 нужного диаметра (SDR 11 или SDR 17);
- Заводские муфты прохода соответствующего наружного типоразмера с EPDM-уплотнением;
- Бентонитовый гидрофильный саморасширяющийся шнур сечением 20х10 мм или 25х15 мм;
- Сухую безусадочную гидроизоляционную смесь проникающего действия (марки W10–W12);
- Силиконовую водостойкую смазку для протяжки полиэтиленовых труб через эластомерные манжеты.
