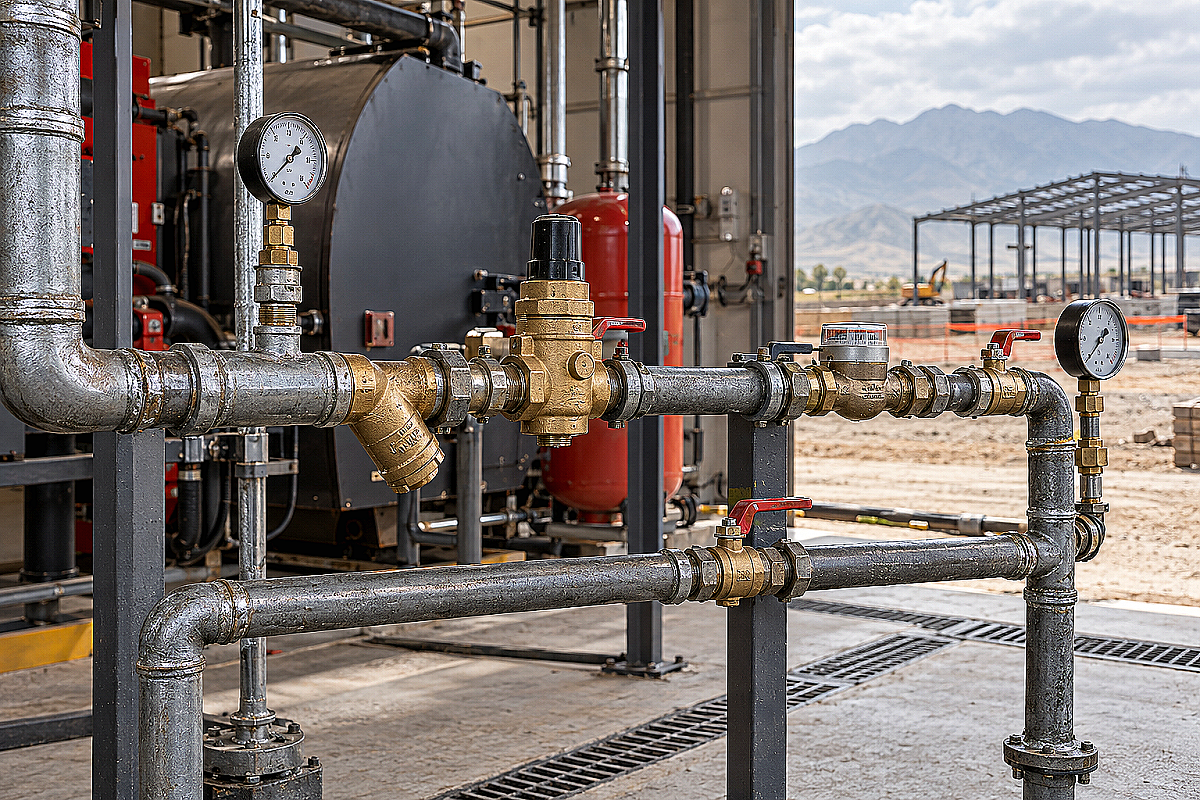

Узел подпитки системы отопления из стальных труб ВГП: расчет диаметров, подбор арматуры и правила монтажа

Падение давления в закрытом контуре отопления из-за микроутечек через сальники насосов, автоматические воздухоотводчики или при регламентном обслуживании фильтров — естественный процесс в любой котельной. Если вовремя не компенсировать потери теплоносителя, падение статического напора приводит к кавитации в циркуляционных насосах, закипанию котла и аварийной остановке всей системы отопления здания.

Ошибки при проектировании и монтаже узла подпитки часто приводят к тяжелым последствиям: разрушению чугунных секций или сварных швов стального котла из-за подачи ледяной воды в горячую обратку, либо к загрязнению питьевого водопровода токсичным теплоносителем при аварийном падении давления в городской магистрали. Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 выступает безальтернативным материалом для сборки надежного узла подпитки в котельных Казахстана, обеспечивая механическую прочность, огнестойкость и способность работать при пиковых давлениях и температурах.

Зачем узлу подпитки стальная труба ВГП и почему полимеры здесь рискованны

Узел подпитки связывает две принципиально разные гидравлические системы: холодный хозяйственно-питьевой водопровод с давлением от 2,5 до 6,0 бар и замкнутый отопительный контур, где температура теплоносителя может достигать +90…+105 °C. При возникновении нештатной ситуации (например, заклинивании обратного клапана или перегреве котла) горячая вода под давлением может устремиться в подводящую ветку подпитки.

Применение полимерных труб (PPR или металлопластика) на линии подпитки в пределах котельного зала создает постоянный риск аварии. Полипропиленовая труба при кратковременном контакте с перегретым теплоносителем теряет кольцевую жесткость, деформируется на кронштейнах и лопается по сварному стыку фитинга. Стальная труба ВГП ГОСТ 3262-75 сохраняет расчетную несущую способность при любых температурных скачках, гарантируя локализацию аварии внутри металлического контура.

В условиях Алматинской области, где вода из горных и подземных водозаборов поступает в котельную с температурой всего +5…+8 °C, на наружной поверхности линии подпитки образуется обильный конденсат. Стальная труба ВГП обыкновенной или усиленной серии с защитным лакокрасочным или оцинкованным покрытием устойчива к внешнему коррозионному износу и механическим ударам при проведении сервисных работ в тесном пространстве котельной.

Схема и гидравлический расчет узла подпитки: автоматическая линия и байпас

Грамотный узел подпитки проектируется по двухлинейной схеме: основная автоматическая ветка для постоянного поддержания рабочего давления и параллельный ручной байпас увеличенного диаметра для первоначального заполнения системы или промывки контуров после монтажа.

Диаметр автоматической линии подпитки рассчитывается исходя из нормативного расхода компенсации утечек, который согласно СП РК 4.02-108-2014 составляет 0,5–1,0% от полного геометрического объема теплоносителя в системе за один час. Для частных домов и коммерческих объектов с объемом теплоносителя до 1,5–3,0 м³ достаточен проход Ду 15 (1/2"). Для крупных котельных жилых комплексов и производственных цехов с объемом контуров от 5 до 20 м³ подпиточная ветка монтируется из труб ВГП Ду 20 (3/4") или Ду 25 (1").

Байпасная линия ручного заполнения рассчитывается на скорость заполнения опорожненной системы за 2–4 часа, чтобы не затягивать пусконаладочные работы. Линия байпаса выполняется из труб ВГП диаметром Ду 20, Ду 25 или Ду 32 с установкой полнопроходного стального или латунного шарового крана.

Оборудование и запорно-регулирующая арматура узла: от водомера до прерывателя обратного потока

Последовательность расстановки элементов в узле подпитки строго регламентирована. Нарушение порядка монтажа приводит к недостоверным показаниям приборов учета или выходу из строя чувствительной автоматики.

Узел подпитки на базе стальных труб ВГП комплектуется следующими функциональными модулями по направлению движения холодной воды:

• Коренной запорный кран: стальной или латунный муфтовый кран для полного отсечения узла от хозяйственного водопровода при ревизии.
• Сетчатый фильтр грубой очистки (грязевик): сетка из нержавеющей стали с ячейкой 300–500 мкм задерживает песчинки и окалину, защищая седло подпиточного клапана от заклинивания в приоткрытом положении.
• Импульсный счетчик воды (водомер): фиксирует объем подпиточной воды. Рост расхода по счетчику сигнализирует о скрытой протечке в контурах теплого пола или радиаторной разводке задолго до падения давления в обвязке расширительного бака.
• Прерыватель обратного потока (обратный клапан / системный разделитель типа BA): критически важный узел экологической безопасности, исключающий переток сетевой воды с химическими присадками в систему питьевого водоснабжения при падении давления на вводе в здание.
• Автоматический клапан подпитки с редуктором и манометром: поддерживает постоянное статическое давление в системе (обычно 1,2–1,5 бар для двухэтажного дома) и автоматически прекращает подачу при достижении уставки.
• Блок водоподготовки (опционально): умягчитель или дозатор ингибиторов коррозии для снижения карбонатной жесткости артезианской воды Алматинского региона.

Правила врезки подпитки в контур отопления и защита котла от термического удара

Главное технологическое правило котельной гидравлики: линия подпитки обязана врезаться исключительно в обратный трубопровод системы отопления, как можно дальше от теплообменника котла и обязательно перед всасывающим патрубком главного циркуляционного насоса.

Категорически запрещено врезать подпитку в подающий трубопровод или непосредственно в котловой блок. При подаче холодной подпиточной воды с температурой +6 °C в разогретый до +80 °C подающий коллектор происходит мгновенное вскипание пристенного слоя и резкое локальное сжатие металла. В чугунных теплообменниках это приводит к появлению микротрещин между секциями, а в стальных котлах — к пластической деформации жаровых труб и разрушению сварных швов.

Оптимальная точка подключения узла подпитки — участок обратной магистрали перед гидрострелкой из трубы ВГП или перед точкой подключения насосного байпаса. В этой зоне поток обратного теплоносителя имеет максимальный объем и температуру +45…+60 °C, что обеспечивает мгновенное перемешивание и прогрев холодной подпиточной порции воды без температурного стресса для оборудования.

Типичные ошибки монтажа узла подпитки и их последствия

Практика сервисного обслуживания котельных в Алматы и городах спутниках (Каскелен, Талгар) выявляет ряд повторяющихся ошибок при сборке подпиточных линий:

1. Отсутствие ручного байпаса: попытка заполнить многокубовую систему отопления через автоматический клапан подпитки с проходным сечением 2–3 мм занимает несколько суток и приводит к ускоренному износу подпружиненной мембраны регулятора.
2. Монтаж без контрольного манометра: отсутствие манометра непосредственно на узле подпитки не позволяет монтажнику точно настроить давление срабатывания редуктора и отслеживать перепады в подающем водопроводе.
3. Отказ от обратного клапана: установка шарового крана без дублирующего обратного клапана при аварийном отключении городского водопровода приводит к полному опорожнению системы отопления самотеком в пустую водопроводную сеть.
4. Жесткая заделка трубы подпитки в бетонные стены: температурные расширения стального трубопровода ВГП требуют обязательной установки гильз с эластичным негорючим наполнителем в местах прохода через строительные конструкции котельной.

Что взять с собой к закупке

Для надежной сборки узла подпитки котельной подготовьте спецификацию с учетом технических параметров вашей системы отопления:

• Трубы стальные водогазопроводные черные или оцинкованные по ГОСТ 3262-75 требуемого диаметра (Ду 15, Ду 20, Ду 25) с запасом на нарезку резьб и подгонку отводов.
• Комплект стальных приварных резьб, сгонов и контргаек по ГОСТ 8969-75 для быстрого монтажа разъемных соединений арматуры.
• Латунные или чугунные резьбовые тройники, муфты и американки под диаметры подпиточной линии и байпаса.
• Запорную арматуру: шаровые краны с латунным или стальным корпусом, фильтр косой сетчатый осадочный, пружинный обратный клапан с металлическим седлом.
• Клапан автоматической подпитки со встроенным редуктором давления, манометром и ручным перекрытием.
• Контрольный водомерный счетчик холодной воды с импульсным выходом для точного мониторинга утечек.
• Сантехнический уплотнительный лен, анаэробный герметик или уплотнительную пасту для резьбовых соединений, устойчивых к температуре до +115 °C.
