Неконтролируемая подача концентрированных ингибиторов коррозии и комплексонатов напрямую через приварной штуцер в стенку стального трубопровода — частая причина локального химического прожога металла в индивидуальных тепловых пунктах и котельных Алматы. Реагент с высоким pH или агрессивными комплексообразующими присадками при медленном стекании по внутренней стенке трубы ВГП вступает в интенсивную реакцию с металлом, вызывая кавернозное истончение стенки со скоростью до 2–3 мм в сезон. Вместо комплексной защиты всей протяженной теплосети монтажники получают аварийный свищ непосредственно в точке врезки дозирующего насоса.
Для обеспечения равномерного перемешивания реагента с сетевой водой и защиты оборудования необходимо организовывать полноценный узел ввода с погружным трубчатым зондом, двойным обратным клапаном и сопутствующим блоком отбора проб. Разберем гидравлический расчет, выбор сортамента стальных водогазопроводных труб по ГОСТ 3262-75 и требования теплоснабжающих организаций Казахстана к узлам химической подготовки теплоносителя.
Гидравлика узла ввода: почему реагент подают строго в ядро потока
Главная задача узла дозирования — доставить химический реагент (цинковые комплексонаты ОЭДФ, силикаты, едкий натр или поглотители кислорода) в зону максимальной турбулентности теплоносителя. В пристеночном ламинарном слое скорость движения воды минимальна, из-за чего введенный реагент образует локальную зону экстремальной концентрации, разъедающую сталь.

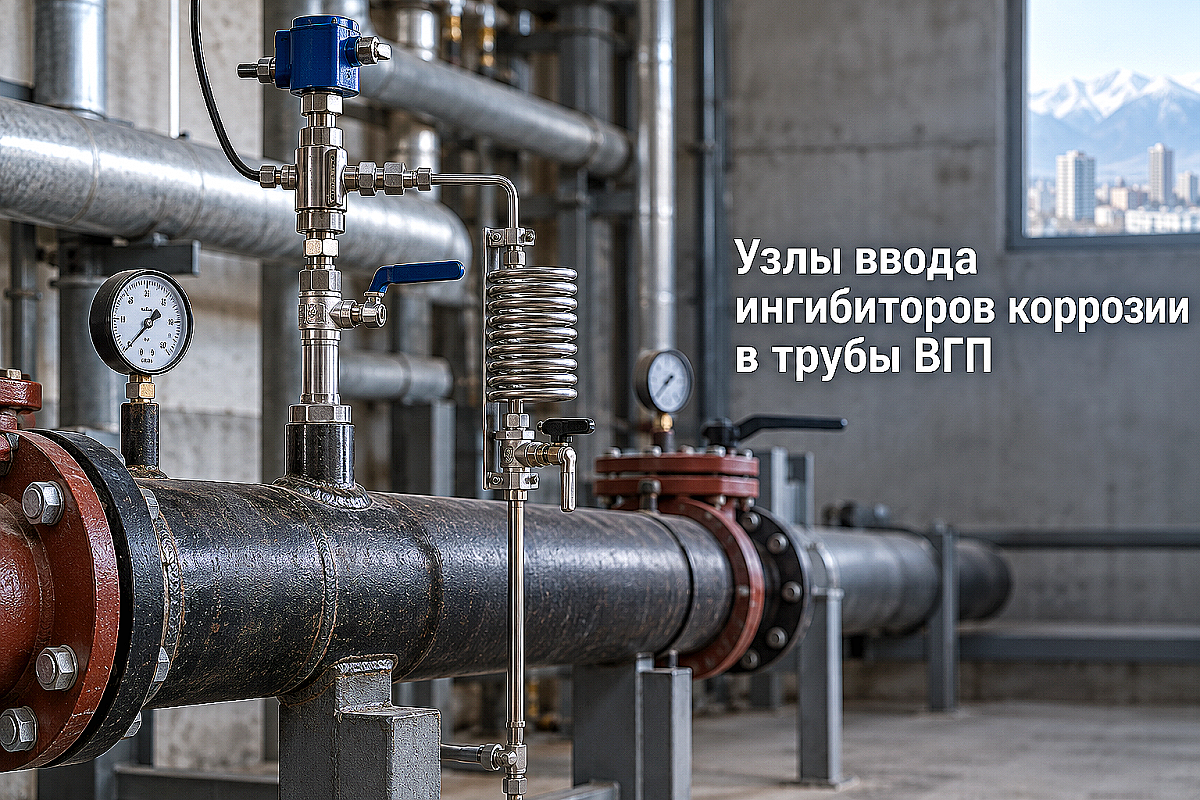

Для ввода реагента применяется дозирующий зонд (инжекционная трубка / injection quill), проходящий сквозь приварную резьбовую бобышку внутрь магистрали. Наконечник трубки срезается под углом 45 градусов и ориентируется срезом по ходу движения потока теплоносителя. За счет динамического разрежения за скошенной кромкой возникает эжекционный эффект, подхватывающий каплю реагента и мгновенно распыляющий ее в ядре потока.
Глубина погружения среза зонда обязана составлять от 1/3 до 1/2 внутреннего диаметра несущей трубы (0,33–0,5 Du). При меньшем заглублении сохраняется риск заброса химии на стенку, а при избыточной длине консольная трубка подвергается вибрационному разрушению от вихрей Кармана под динамическим напором циркулирующей воды.
Конструкция дозирующего зонда и расчет пробоотборного охладителя
Узел ввода собирается на базе стальной водогазопроводной трубы обыкновенной или усиленной серии по ГОСТ 3262-75. На основной магистрали приваривается усиленная бобышка с трубной цилиндрической резьбой G 1/2″ или G 3/4″. Через бобышку монтируется инжекционный узел, включающий:
- погружную трубку из нержавеющей стали AISI 316 или толстостенной трубы ВГП Ду 15 со скосом 45°;
- первичный шаровой запорный кран из нержавеющей стали для отсечки магистрали при ревизии зонда;
- двойной пружинный обратный клапан, исключающий обратный заброс горячего сетевого теплоносителя в бак реагента и линию дозирующего насоса при аварийном падении давления дозации;
- демпфер пульсаций диафрагменного типа, сглаживающий гидродинамические пики плунжерного или мембранного насоса-дозатора.
Неотъемлемой частью узла химической водоподготовки является контур контроля — точка отбора проб сетевой воды. Согласно нормам СП РК 4.02-108-2014, прямой отбор сетевой воды с температурой свыше +60 °C запрещен из-за опасности термических ожогов персонала и искажения результатов анализа вследствие мгновенного вскипания пробы (выпара). Для охлаждения сетевой воды до стандартных +20…+25 °C монтируется змеевиковый охладитель отбора проб.
Корпус охладителя изготавливается из стальной трубы ВГП Ду 80 или Ду 100 по ГОСТ 3262-75 длиной 350–500 мм с приварными эллиптическими заглушками или фланцами. Внутри корпуса размещается спиральный змеевик из трубки Ду 10–15, по которому движется горячая проба, а в межтрубное пространство противотоком подается холодная техническая вода из линии ХВС. Для надежной врезки корпуса охладителя и циркуляционных линий котельной опытные монтажники применяют качественные стальные водогазопроводные трубы по ГОСТ 3262-75, устойчивые к знакопеременным температурным нагрузкам.
Параметры узлов дозирования и пробоотбора для диаметров Ду 32–150
При подборе компонентов узла химической обработки теплоносителя снабженцы и проектировщики ориентируются на номинальный диаметр трубопровода теплосети и требуемый объем ввода ингибитора:
| Диаметр магистрали (Ду, мм) | Диаметр трубки зонда (Ду, мм / дюйм) | Глубина погружения наконечника (мм) | Резьба приварной бобышки (G) | Диаметр корпуса охладителя проб (Ду, мм) | Расход пробы на анализ (л/ч) |
|---|---|---|---|---|---|
| Ду 32 (1 1/4″) | Ду 8 (1/4″) | 12–16 мм | G 1/2″ | Ду 65 (2 1/2″) | 15–20 л/ч |
| Ду 50 (2″) | Ду 10 (3/8″) | 18–25 мм | G 1/2″ | Ду 80 (3″) | 20–30 л/ч |
| Ду 65 (2 1/2″) | Ду 10 (3/8″) | 25–32 мм | G 1/2″ | Ду 80 (3″) | 25–35 л/ч |
| Ду 80 (3″) | Ду 15 (1/2″) | 30–40 мм | G 3/4″ | Ду 100 (4″) | 30–45 л/ч |
| Ду 100 (4″) | Ду 15 (1/2″) | 38–50 мм | G 3/4″ | Ду 100 (4″) | 35–50 л/ч |
| Ду 125 (5″) | Ду 15 (1/2″) | 45–60 мм | G 3/4″ | Ду 100 (4″) | 40–60 л/ч |
| Ду 150 (6″) | Ду 20 (3/4″) | 55–75 мм | G 1″ | Ду 125 (5″) | 50–70 л/ч |
Правила монтажа и согласование в АлТС: отсечные краны, дренаж и коррозионные купоны
При монтаже дозирующих узлов в тепловых сетях Алматы инспекторы ТОО «Алматинские тепловые сети» (АлТС) и технадзор строго проверяют соблюдение регламентов безопасности и взаимного расположения врезок. При врезке узла дозирования в существующие или новые распределительные сети необходимо соблюдать технологическую последовательность:
- Точка ввода ингибитора монтируется на прямом участке трубопровода подпитки или обратной сетевой магистрали перед циркуляционными насосами на расстоянии не менее 5–8 диаметров трубы (5–8 Du) до ближайшего насосного агрегата. Это гарантирует первичное растворение реагента до контакта с рабочим колесом насоса.
- Точка отбора проб сетевой воды для химического экспресс-анализа выносится ниже по течению на расстояние не менее 10–15 диаметров трубы (10–15 Du) от точки дозирования, чтобы лаборант отбирал полностью гомогенизированную пробу.
- Корпус пробоотборника и подводящие линии обязательно оснащаются дренажным вентилем со сбросом в приямок, а также парой запорных вентилей для возможности безопасной чистки змеевика от солевых отложений без остановки циркуляции. В котельных обвязка пробоотборников согласуется с узлами подпитки — подробнее о сопряжении читайте в статье про узел подпитки котельной из стальных труб ВГП.
- Для инструментального подтверждения эффективности работы ингибитора в теплосети монтируется байпасный узел гравиметрического контроля с коррозионными купонами (образцами-свидетелями из стали Ст3сп). Купоны взвешиваются до установки и после 30–90 суток экспозиции в потоке, что позволяет точно рассчитать скорость коррозии в мм/год.
Для сборки коллекторных линий и фланцевых врезок теплопункта критически важно использовать сертифицированный прокат. На металлобазе ATLANT MARKET в Алматы доступен полный сортамент труб ВГП по ГОСТ 3262-75 с нарезкой в размер, а также ответные стальные фланцы под рабочее давление Ру 10–25 бар с оперативной доставкой по Алматинской области и филиалам в Каскелене и Талдыкоргане.
Часто задаваемые вопросы
Можно ли использовать обычную электросварную трубу вместо ВГП для корпуса охладителя проб?
Для сосудов и теплообменников узлов пробоотбора рекомендуется применять именно водогазопроводную трубу по ГОСТ 3262-75 усиленной серии (толщина стенки 3,5–4,5 мм). Водопроводная сырая вода, подаваемая в межтрубное пространство для охлаждения пробы, насыщена кислородом, что провоцирует ускоренную язвенную коррозию тонкостенных шовных труб общего назначения.
На каком расстоянии от расходомера тепла можно врезать узел дозирования?

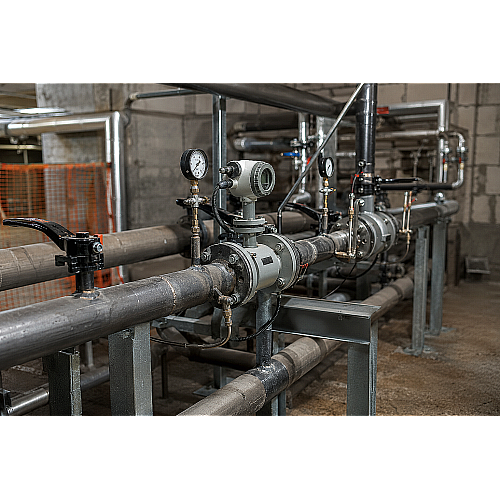

Узел ввода ингибитора коррозии должен размещаться строго после первичных преобразователей расхода теплосчетчика либо на расстоянии не менее 15–20 Du до расходомера. Нерастворенные микросгустки реагента и локальные возмущения потока от погружного зонда искажают эпюру скоростей теплоносителя. О правилах компоновки расходомеров читайте в руководстве про узел учета тепла из труб ВГП по нормам АлТС.
Зачем нужен сдвоенный обратный клапан на линии дозирования?
Одиночный пружинный клапан со временем может засориться кристаллами осажденного реагента и потерять герметичность. При остановке насоса-дозатора горячий сетевой теплоноситель под давлением до 0,8–1,6 МПа устремится по дозирующей линии в пластиковый расходный бак реагента, вызвав его термическое расплавление, закипание химии и разлив токсичного концентрата в помещении теплопункта.
Что взять с собой к закупке
Для безошибочной комплектации узла ввода ингибиторов и блока пробоотбора в тепловом пункте подготовьте следующую спецификацию:
- стальные трубы ВГП по ГОСТ 3262-75 требуемых диаметров (Ду 15–20 для импульсных и сбросных линий, Ду 80–100 для корпуса охладителя);
- приварные резьбовые бобышки БП из стали 20 с резьбой G 1/2″ или G 3/4″ под установку зондов и датчиков КИПиА;
- инжекционный зонд из нержавеющей стали с углом среза 45° и двойным обратным клапаном;
- фланцы стальные плоские по ГОСТ 33259-2015 с паронитовыми прокладками ПОН-Б и комплектом оцинкованного крепежа класса прочности 5.8 или 8.8;
- шаровые краны полнопроходные муфтовые или приварные под температуру рабочей среды до +150 °C.
