Резкое падение давления природного газа на регуляторах газораспределительных станций (ГРС) и блочных газорегуляторных пунктов (ГРПБ, ГРПШ) в Алматинской области неизбежно сопровождается эффектом Джоуля — Томсона: при дросселировании магистрального метана с высокого или среднего давления (0,6–1,2 МПа) до распределительного (0,05–0,3 МПа) температура газового потока падает в среднем на 4,5–5,5 °C на каждый 1,0 МПа снижения давления. Если входящий газ при температуре наружного воздуха −15…−25 °C не подогревается перед дросселированием, температура за седлом регулятора опускается до −10…−18 °C. Это приводит к мгновенной кристаллизации остаточной влаги с образованием твердых кристаллогидратов метана, которые наглухо блокируют проходные каналы седел регуляторов давления, разрывают эластичные мембраны пилотов и выводят из строя импульсные трубки автоматики.

Для исключения аварийных остановок подачи топлива на промышленные котельные, ТЭЦ, тепличные комплексы и жилые массивы перед узлом редуцирования монтируют подогреватели газа с промежуточным теплоносителем (ПТПГ) либо кожухотрубные и змеевиковые водо-газовые теплообменники (ПГА). Надежность работы этого технологического узла напрямую зависит от качества трубной обвязки греющего контура (горячей воды с температурой +80…+95 °C или технологического пара). Тонкостенные электросварные профили общего назначения не подходят для этих условий: постоянные термоциклические нагрузки, пульсации давления от регуляторов и сейсмические подвижки грунта требуют монолитной прочности. Стальная водогазопроводная труба ВГП по ГОСТ 3262-75 усиленной и обыкновенной серий выступает базовым конструкционным стандартом для обвязки теплообменных блоков подогревателей газа благодаря жесткости стенки и повышенному запасу прочности на изгиб.

Физика процесса: расчет требуемой тепловой мощности подогрева и подбор диаметров труб ВГП

Расчет контура подогрева природного газа базируется на необходимости поддержания положительной температуры газа за регулятором давления (не ниже +2…+5 °C) для исключения выпадения конденсата и обмерзания наружных стенок выходного газопровода. Требуемая тепловая мощность теплообменника определяется по формуле: Q = V_h × ρ_g × c_p × (t_вых_расч - t_вх_газ + Δt_дросс), где V_h — часовой объемный расход газа при нормальных условиях (м³/ч), ρ_g — плотность природного газа (0,73 кг/м³), c_p — средняя массовая изобарная теплоемкость метана (2,18 кДж/(кг·°C)), а Δt_дросс — температурный перепад Джоуля — Томсона, рассчитываемый как произведение коэффициента Джоуля — Томсона (μ_JT ≈ 0,5 °C/бар) на разность давлений (P_вх - P_вых).

Обвязка водяного или парового тракта подогревателя стальными трубами ВГП должна обеспечивать подачу расчетного объема греющего теплоносителя при соблюдении нормативной скорости потока 0,8–1,5 м/с. Занижение диаметра подводящих труб приводит к гидродинамическому дросселированию теплоносителя, падению теплоотдачи в змеевике и неконтролируемому остыванию газа. Завышение проходного сечения неоправданно увеличивает объем теплоносителя и тепловую инерцию системы. В технологической обвязке узлов подогрева газа применяются трубы ВГП номинальных диаметров от Ду 25 до Ду 80, соответствующие расчетным расходам горячей воды и пара.

Тепловая мощность подогревателя, кВтРасход газа через ГРПШ, нм³/чРасход теплоносителя (вода 90/70 °C), м³/чДиаметр труб ВГП подвода воды, Ду (ГОСТ 3262-75)Диаметр паропровода (пар 0,2 МПа), ДуТолщина стенки трубы ВГП, мм (обыкновенная / усиленная)
15–30500–10000,65–1,30Ду 25 (33,5 × 3,2)Ду 20 (26,8 × 2,8)2,8 / 3,2
35–601200–25001,50–2,60Ду 32 (42,3 × 3,2)Ду 25 (33,5 × 3,2)2,8 / 3,2
70–1203000–50003,00–5,20Ду 40 (48,0 × 3,5)Ду 32 (42,3 × 3,2)3,0 / 3,5
140–2506000–100006,00–10,80Ду 50 (60,0 × 3,5)Ду 40 (48,0 × 3,5)3,0 / 3,5
300–50012000–2000013,00–21,50Ду 65 (75,5 × 4,0)Ду 50 (60,0 × 3,5)3,2 / 4,0
600–100025000–4500026,00–43,00Ду 80 (88,5 × 4,0)Ду 65 (75,5 × 4,0)3,5 / 4,0

Схемы обвязки греющего контура: трехходовые клапаны, рециркуляция и температурная защита

Регулирование температуры газа на выходе из подогревателя осуществляется автоматическим изменением расхода греющего теплоносителя. Прямая подача максимального объема горячей воды без модуляции опасна: перегрев газа свыше +35…+40 °C приводит к разрушению уплотнительных манжет расходомеров на узлах учета и размягчению изоляции выходных газопроводов. В обвязке подогревателя на базе стальных труб ВГП монтируется смесительный регулирующий узел с трехходовым седельным клапаном, оснащенным взрывозащищенным электроприводом. Сигнал на открытие или закрытие привода подается от взрывозащищенного датчика температуры, врезанного в газопровод за регулятором давления.

Для предотвращения замерзания промежуточного водяного теплоносителя внутри трубного пучка подогревателя при внезапной остановке циркуляции в зимний период обвязка включает циркуляционный байпас с обратным клапаном и регулятором минимального расхода. На паровых подогревателях газа обвязка стальными трубами ВГП обязательно дополняется дренажным конденсатоотводным узлом (поплавкового или термодинамического типа) с гидрозатвором. Отвод конденсата без подтопления змеевика исключает возникновение мощных гидравлических ударов, способных разрушить внутренние трубки теплообменного аппарата и вызвать попадание сетевого теплоносителя в поток природного газа.

В условиях сейсмической активности Алматинского региона (9–10 баллов по шкале MSK-64) жесткое крепление подводящих стальных трубопроводов к корпусу подогревателя газа категорически запрещено требованиями СП РК 3.05-101-2013 «Газораспределительные системы». Разнонаправленные колебания строительных конструкций и технологического оборудования компенсируются установкой сильфонных компенсаторов из нержавеющей стали на фланцевых переходах либо формированием П-образных самокомпенсирующихся гибких петель из стальных труб ВГП на подводящих линиях теплоносителя.

Ошибки монтажа и правила приемки теплообменных узлов подогрева газа

Практика надзорных проверок и аудита котельных установок в Казахстане показывает, что сбои в работе подогревателей газа чаще всего вызваны отступлениями от технологического регламента монтажа трубной обвязки:

  • Использование тонкостенных шовных труб вместо сертифицированных труб ВГП по ГОСТ 3262-75. Применение легкой серии с толщиной стенки менее 2,8 мм приводит к усталостному растрескиванию сварных швов в околошовной зоне под воздействием пульсаций давления газового потока.
  • Отсутствие воздухоотводчиков в верхних точках обвязки теплообменника. Скопление воздушных пробок в водяной рубашке подогревателя снижает коэффициент теплопередачи на 40–60%, провоцируя падение температуры газа и срабатывание аварийной защиты ПЗК.
  • Монтаж запорной арматуры без учета направления потока и температурных расширений. Защемление стальных участков между двумя глухими неподвижными опорами без демпфирующих зазоров вызывает изгиб труб и разрушение резьбовых и фланцевых соединений при пуске горячего теплоносителя.
  • Пренебрежение антикоррозийной изоляцией и защитными кожухами. В неотапливаемых блоках ГРПШ перепады температур вызывают интенсивное выпадение конденсата на наружных стенках подводящих труб ВГП, что требует нанесения термостойких грунтовок (ГФ-021) и двухслойного покрытия термостойкой эмалью с последующей укладкой минераловатных цилиндров в оцинкованных кожухах.

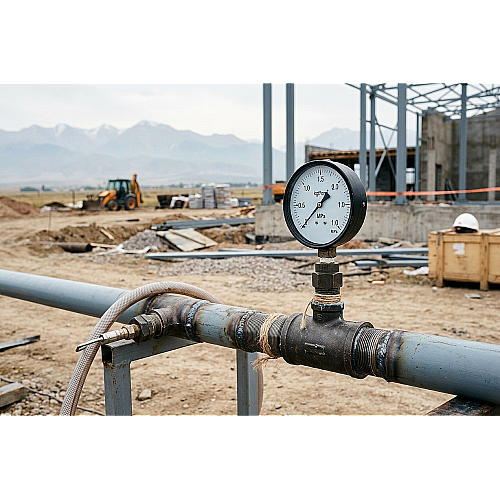

Перед вводом в эксплуатацию смонтированная трубная обвязка подогревателя газа подвергается обязательной гидравлической опрессовке водой под давлением 1,5 P_раб (не менее 0,6 МПа для водяного контура и не менее 0,4 МПа для конденсатных линий) с выдержкой не менее 10 минут по регламенту опрессовки стальных систем. После гидравлических испытаний выполняется пневматическая продувка осушенным воздухом и проверка герметичности фланцевых разъемов пенообразующим составом.

Часто задаваемые вопросы

Почему нельзя использовать полипропиленовые или металлопластиковые трубы для обвязки подогревателей газа?

Применение полимерных материалов внутри помещений ГРПБ, ГРПШ и котельных запрещено правилами пожарной безопасности и строительными нормами СП РК 3.05-101-2013. При аварийном возгорании полимерные трубы мгновенно плавятся, нарушая целостность контура, а их высокий коэффициент температурного расширения приводит к провисанию и разгерметизации фитингов при температуре теплоносителя выше +80 °C. Только стальная водогазопроводная труба ВГП обеспечивает необходимую огнестойкость и пространственную жесткость.

Какую серию трубы ВГП (обыкновенную или усиленную) выбрать для паровой обвязки подогревателя?

Для технологического пара с давлением до 0,3–0,6 МПа и температурой до +150 °C проектные институты Казахстана рекомендуют использовать исключительно усиленную серию труб ВГП по ГОСТ 3262-75 (толщина стенки от 3,2 до 4,5 мм в зависимости от диаметра). Утолщенная стенка обеспечивает запас прочности против эрозионного износа двухфазным пароводяным потоком и компенсирует усталостные напряжения металла.

Как защитить водяной подогреватель газа от разморозки при аварийном отключении котла?

В технологическую обвязку подогревателя газа закладывается линия аварийного слива теплоносителя с автоматическим клапаном сброса и обратный клапан на подаче, исключающий паразитный отток тепла. В регионах с суровыми зимами в качестве промежуточного теплоносителя контура подогрева используется не сырая вода, а 40–50% водный раствор этиленгликоля или пропиленгликоля с температурой замерзания ниже −35 °C.

Какое расстояние должно быть между трубами обвязки подогревателя и газопроводами в ГРПШ?

Согласно СП РК 3.05-101-2013, минимальное расстояние в свету между неизолированными теплопроводами греющего контура и параллельно проложенными газопроводами должно составлять не менее 100 мм. При пересечении коммуникаций зазор в свету должен быть не менее 50 мм, а трубы теплоносителя на участке пересечения обязательно изолируются негорючими базальтовыми материалами.

Итог

Безаварийная эксплуатация газорегуляторных станций и пунктов редуцирования в условиях климата Казахстана невозможна без точного инженерного расчета и профессионального монтажа узлов подогрева газа. Использование стальных водогазопроводных труб ВГП по ГОСТ 3262-75 обеспечивает монолитную прочность контура, абсолютную пожарную безопасность и устойчивость к термоциклическим нагрузкам. При комплектации газовых объектов в Алматы, Каскелене или Талдыкоргане компания ATLANT MARKET обеспечивает оперативную поставку сертифицированных черных и оцинкованных труб ВГП всех диаметров с заводскими паспортами качества, выполняет точную резку металлопроката в размер и организует быструю доставку на строительные площадки по всему Казахстану.
