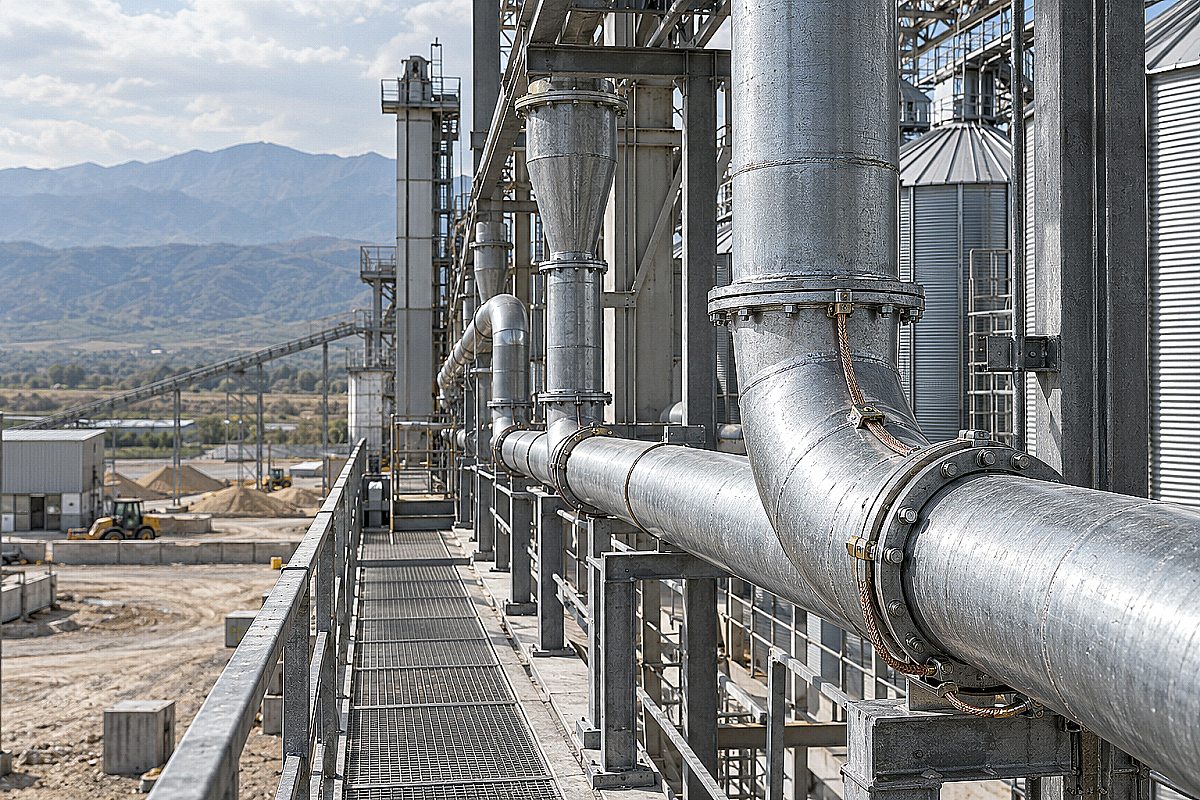

Скопление горючей органической пыли (зерновой, мучной, древесной, угольной) в производственных помещениях и на технологических эстакадах элеваторов Казахстана переводит объект в категорию повышенной взрывопожароопасности (зоны классов В-IIа и В-II по классификации ПУЭ РК). Обычная механическая уборка вениками или продувка сжатым воздухом категорически запрещена нормами промышленной безопасности, поскольку она переводит осевшую пыль во взвешенное аэрозольное состояние, создавая взрывоопасную концентрацию при наличии малейшей искры. Централизованная система вакуумной пылеуборки (ЦВП) удаляет просыпи зерна, шлам и пыль под высоким разрежением от 30 до 70 кПа (0,3–0,7 бар), транспортируя материал по стальному трубопроводу в циклонный сепаратор за пределами рабочей зоны.

Главная ошибка при закупке материалов для вакуумпроводов ЦВП — попытка смонтировать вакуумную сеть из тонкостенных вентиляционных воздуховодов или полимерных безнапорных труб (ПВХ, полипропилена). Тонкая жесть мгновенно сминается внутрь под действием глубокого вакуума при перекрытии пылеприемных насадок, а пластик аккумулирует статическое напряжение в десятки киловольт при трении абразивных частиц о диэлектрические стенки, что неминуемо приводит к искровому разряду и взрыву в теле трубопровода. Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 благодаря толщине стенки от 3,2 до 4,5 мм и сплошной электропроводности металла обеспечивает полную устойчивость к вакуумному схлопыванию, абразивному истиранию и гарантирует безопасный отвод статических зарядов в контур заземления.

Гидродинамика вакуумного транспорта: скорость витания и расчет диаметров

Для надежного перемещения твердых частиц по горизонтальным и вертикальным участкам вакуумпровода скорость воздушного потока внутри трубы должна строго превышать критическую скорость витания транспортируемой фракции. Если скорость воздуха упадет ниже 18 м/с, тяжелые частицы зерна, песка или окалины осядут на нижней стенке трубы, образуя плотную пробку, которая полностью заблокирует всасывание. Если скорость превысит 30 м/с, резко возрастет аэродинамическое сопротивление системы и начнется лавинообразный абразивный износ металла на поворотах трассы.

Оптимальный диапазон рабочих скоростей для систем промышленной вакуумной пылеуборки составляет 20–25 м/с. Расчет внутреннего диаметра стальной трубы ведется исходя из суммарного расхода воздуха одновременно работающих пылеприемных клапанов (розеток). Один стандартный ручной шланг диаметром 38–50 мм с щелевой или половой насадкой потребляет от 180 до 350 м³/ч воздуха. Исходя из этого подбирается ступенчатый сортамент магистралей: от ответвлений Ду 40–50 мм до главных сборных коллекторов Ду 80–100 мм.

При выборе толщины металлопроката закупщикам необходимо учитывать классификацию сортамента: для ответственных вакуумных магистралей рекомендуется обыкновенная или усиленная серия ВГП труб. Усиленная стенка толщиной 4,0–4,5 мм обеспечивает расчетный запас на истирание при непрерывной транспортировке кварцевого песка, гравийной пыли и зерновой шелухи на элеваторах Алматинской, Акмолинской и Костанайской областей.

Условный проход трубы (Ду, мм)Наружный диаметр по ГОСТ 3262-75 (мм)Толщина стенки: обыкновенная / усиленная (мм)Номинальный расход воздуха при V = 22 м/с (м³/ч)Количество одновременно подключаемых постов (D 38–50 мм)
Ду 40 (1½")48,03,5 / 4,0115–1251 пост (локальная розетка)
Ду 50 (2")60,03,5 / 4,5185–2051–2 поста
Ду 65 (2½")75,54,0 / 4,5315–3402–3 поста
Ду 80 (3")88,54,0 / 4,5440–4753–4 поста
Ду 100 (4")114,04,5 / 5,0730–7805–6 постов (главный коллектор)

Конструктивные требования к трассировке: фасонные элементы и защита от заторов

Геометрия вакуумных сетей принципиально отличается от традиционных водопроводных и газовых контуров. Пылевоздушная смесь движется с высокой кинетической энергией, поэтому любое резкое препятствие или ступенька на внутреннем шве трубы вызывает локальное торможение потока и выпадение осадка. Монтаж прямых углов 90° на поворотах вакуумпровода категорически запрещен.

При проектировании и сборке магистралей ЦВП соблюдаются жесткие технологические правила:

  • Плавные повороты трассы: изменение направления осуществляется только с использованием стальных отводов с увеличенным радиусом гиба (R = 3D–5D) либо посредством последовательной связки двух отводов по 45°. Это снижает центробежное давление абразива на наружную стенку гиба в 3–4 раза.
  • Косые врезки ответвлений: подключение боковых пылеприемных веток к центральному коллектору выполняется строго под углом 45° (или 30°) по направлению движения воздушного потока с применением косых штампованных тройников или наклонных врезок «штаны». Прямые тройники 90° создают зону турбулентного застоя и забиваются через 15 минут работы.
  • Гладкость внутренних стыков: при сварке труб ВГП встык не допускается образование внутреннего грата, сосулек наплавленного металла и перекоса кромок. Идеальным решением для быстрого обслуживания ревизионных участков является применение трубных грувлочных соединений или фланцев с проточкой, исключающей защемление прокладок внутрь просвета трубы.
  • Уклоны горизонтальных участков: сборные коллекторы прокладываются с уклоном не менее 0,005 (5 мм на 1 погонный метр) в сторону движения потока к вакуумному агрегату, что облегчает самоочищение системы при кратковременных просадках разрежения.

Антистатическая защита и заземление вакуумпроводов по ПУЭ РК

Трение сухих частиц органической пыли о металлическую поверхность трубы при скорости 20–25 м/с сопровождается непрерывной трибоэлектризацией. На неизолированном отрезке трубопровода длиной 20 метров потенциал статического заряда может достигать 15–25 кВ. Если отдельные плети труб разделены диэлектрическими прокладками (резиновыми уплотнителями муфт или паронитом фланцев) и не имеют надежного металлического контакта, между ними возникает искровой пробой, достаточный для воспламенения пылевоздушной смеси с минимальной энергией зажигания (MIE для мучной пыли составляет всего 15–50 мДж).

Для обеспечения взрывобезопасности вакуумпровод ЦВП монтируется как единый непрерывный электрический контур:

  1. Все фланцевые, муфтовые и резьбовые соединения шунтируются гибкими медными перемычками сечением не менее 6 мм² или стальными пластинами, приваренными к телу смежных труб.
  2. Магистральный трубопровод подключается к внешнему контуру защитного заземления здания не менее чем в двух противоположных точках с переходным сопротивлением растеканию тока не более 10 Ом (а для взрывоопасных установок — не более 4 Ом).

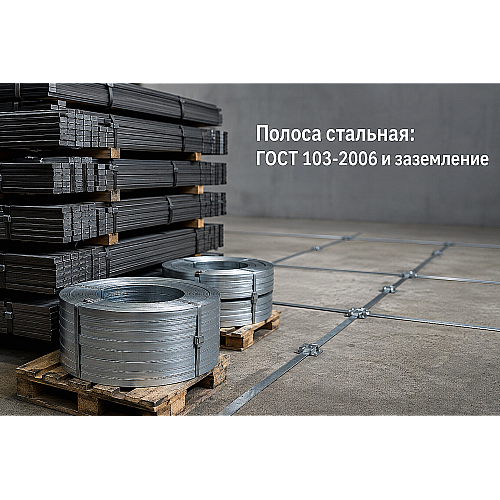

  3. Для формирования заземляющих шин и узлов уравнивания потенциалов на объектах Алматы и регионов Казахстана применяется горячеоцинкованная стальная полоса по ГОСТ 103-2006, устойчивая к коррозии в сырых подвалах и на открытых эстакадах.

Что взять с собой к закупке

Комплектация объекта материалами для монтажа централизованной вакуумной пылеуборки требует строгого контроля сортамента и фасонных элементов. Для снабженцев и прорабов сформирован базовый перечень позиций:

  • Труба стальная водогазопроводная (ВГП) по ГОСТ 3262-75: диаметры Ду 40, Ду 50, Ду 65, Ду 80 и Ду 100 мм с обыкновенной (3,5–4,5 мм) или усиленной (4,0–5,0 мм) стенкой в хлыстах по 6 или 12 метров.
  • Плавные отводы и фасонные элементы: крутоизогнутые и гнутые отводы 45° и 90° (R ≥ 3D), переходные концентрические конусы для ступенчатого расширения магистрали без образования уступов.
  • Материалы заземления и уравнивания потенциалов: полоса стальная оцинкованная 40х4 мм, болтовые заземляющие зажимы, медные гибкие шунты ПЩ.
  • Опорные металлоконструкции и подвесы: хомуты трубные усиленные с резиновым демпфером, шпильки резьбовые М10–М12, опорные консоли из стального уголка или швеллера для компенсации вибраций вакуумного насоса.
  • Запорно-ревизионная арматура: герметичные шиберные задвижки с ручным или пневматическим приводом, ревизионные лючки с быстросъемными герметичными крышками для инспекции прямых участков.

Металлобаза ATLANT MARKET обеспечивает комплексные поставки сертифицированного трубного и сортового металлопроката по ГОСТ 3262-75 для промышленных предприятий и элеваторных комплексов Казахстана. На центральном складе в Алматы, а также в филиалах компании в Каскелене и Талдыкоргане доступна услуга высокоточной заводской резки труб в проектный размер и оперативная комплектация партий с отгрузкой автотранспортом по всем регионам страны.

Часто задаваемые вопросы

Почему нельзя использовать для вакуумной пылеуборки пластиковые канализационные трубы ПВХ или полипропилен?

Пластиковые трубы являются диэлектриками. При скоростном трении сухой пыли о внутреннюю поверхность полимера накапливается статический заряд огромной мощности, который невозможно снять заземлением стенок. Это приводит к электрическим микроразрядам внутри трубы и взрыву пылевоздушной смеси. Кроме того, тонкостенный пластик не рассчитан на работу под глубоким вакуумом (30–70 кПа) и схлопывается при случайном забивании всасывающего шланга.

Какая толщина стенки трубы ВГП предпочтительнее для зернового элеватора?

Для магистралей пылеуборки на элеваторах рекомендуется выбирать трубы ВГП с усиленной стенкой (от 4,0 до 5,0 мм в зависимости от диаметра). Зерновая шелуха, частицы кремнезема и минеральная пыль обладают выраженными абразивными свойствами. Усиленная стенка увеличивает межремонтный ресурс вакуумпровода до 15–20 лет даже в зонах интенсивной эксплуатации.

Как правильно выполнять врезку розетки пылеуборщика в магистральную трубу?

Врезка выполняется строго под углом 45° по направлению движения потока к вакуумному агрегату. Прямые врезки 90° недопустимы, так как они вызывают срыв вакуума, турбулентность и мгновенное образование пробок из осевшей пыли на входе в коллектор.

С каким шагом необходимо устанавливать крепления для стального вакуумпровода ЦВП?

Для стальных труб Ду 40–50 мм шаг опор составляет не более 2,5–3,0 метров, для труб Ду 65–100 мм — не более 3,5–4,0 метров. Возле каждого отвода, тройника и клапана пылеуборки монтируется дополнительная жесткая опора, так как в моменты включения и перекрытия вакуумных постов в системе возникают динамические пульсации давления.
