Ошибки при проектировании и монтаже трубной обвязки шкафных газорегуляторных пунктов (ГРПШ) и газорегуляторных установок (ГРУ) в Алматы и регионах Казахстана приводят к срыву приемки инспекцией газового контроля, шуму регуляторов и аварийным остановкам подачи газа. Занижение диаметра входного или выходного коллектора вызывает недопустимый разгон потока газа выше 25 м/с, что порождает вибрацию технологических линий и ускоренную эрозию седел регуляторов давления (РДНК, РДГ). Применение труб сомнительного происхождения без заводских сертификатов на ударную вязкость грозит растрескиванием околошовной зоны при зимних температурах.

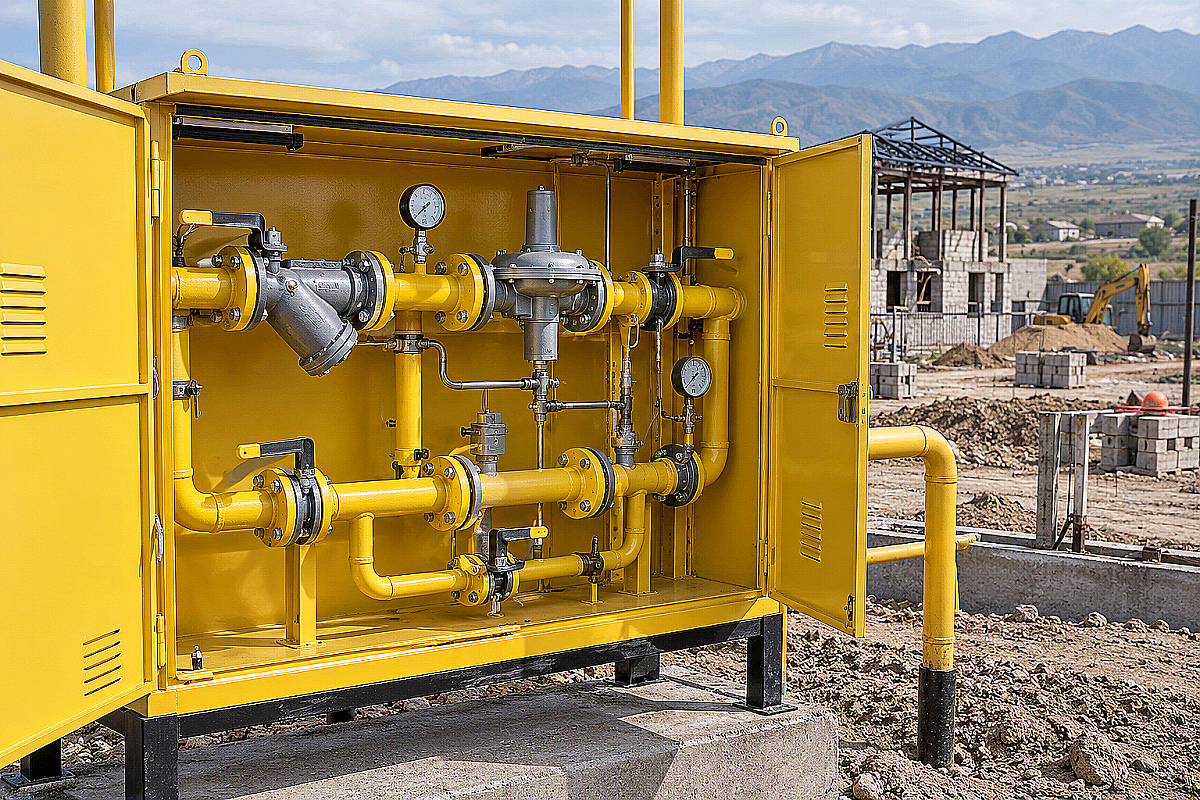

Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной и обыкновенной серий выступает базовым конструкционным материалом для обвязки газорегуляторных шкафов. Монолитная стенка толщиной от 3,2 до 4,5 мм обеспечивает необходимую механическую жесткость при перепадах давления от 0,6 МПа на входе до 2–5 кПа на выходе. В условиях сейсмической активности Алматинской области правильный подбор сортамента и соблюдение технологии неразрушающего контроля сварных соединений гарантируют безаварийную эксплуатацию газораспределительного узла.

Гидравлический расчет диаметров входной и выходной линий ГРПШ

Главная особенность обвязки ГРПШ заключается в многократной разнице объемов газа до и после редуцирования. На входе в регулятор газ находится под высоким (0,3–0,6 МПа) или средним (0,05–0,3 МПа) давлением, где его плотность высока, а объемный расход минимален. После снижения давления до низкого уровня (2,0–5,0 кПа) объем транспортируемого газа возрастает в десятки раз, что требует ступенчатого расширения проходного сечения выходного коллектора.

Согласно требованиям СП РК 4.03-101-2013, скорость движения природного газа в технологических трубопроводах ГРПШ не должна превышать 25 м/с для линий высокого и среднего давления и 15 м/с для выходных линий низкого давления. Расчет внутреннего диаметра стальной трубы ВГП выполняется по формуле: d = 18,8 * √(Q_h / (v * P_abs)), где Q_h — максимальный часовой расход газа при нормальных условиях (м³/ч), v — допустимая скорость потока (м/с), а P_abs — абсолютное давление газа на расчетном участке (бар).

Для входной линии при давлении 0,3 МПа и расходе 300 м³/ч достаточна труба ВГП Ду 32 или Ду 40 (ГОСТ 3262-75 усиленной серии со стенкой 3,2–3,5 мм). На выходе после снижения давления до 3 кПа тот же объем газа требует увеличения условного прохода до Ду 80 или Ду 100 с толщиной стенки 4,0–4,5 мм во избежание турбулентных пульсаций и акустического гула.

Конструкция байпасной линии и выбор сечений по ГОСТ 3262-75

Байпасная (обводная) линия ГРПШ предназначена для ручного регулирования подачи газа потребителям во время планового технического обслуживания, замены фильтрующих картриджей или ремонта основного регулятора давления. В шкафах с одной рабочей линией редуцирования байпас является обязательным элементом технологической схемы.

Диаметр обводного газопровода рассчитывается на пропуск 100% максимального расхода газа при минимальном входном давлении. На байпасной ветке последовательно монтируются два запорных отключающих устройства: первое по ходу газа — для герметичного перекрытия, второе — кран или вентиль с дроссельной характеристикой для точной ручной настройки выходного давления по манометру. Диаметр байпаса принимается равным диаметру седла регулятора либо на один типоразмер меньше входного коллектора (обычно Ду 25 – Ду 50).

Для обвязки импульсных линий защитной автоматики — предохранительно-запорных (ПЗК) и предохранительно-сбросных клапанов (ПСК) — применяются стальные бесшовные или толстостенные трубы ВГП Ду 15 и Ду 20. Подключение импульса выполняется в выходной коллектор на расстоянии не менее 5 диаметров трубы за пределами зоны турбулентности регулятора.

Участок обвязки ГРПШУсловный проход (Ду, мм)Толщина стенки ВГП (ГОСТ 3262-75)Рабочее давление средыДопустимая скорость газа (м/с)
Входной коллектор (до фильтра)Ду 25 – Ду 503,2 – 3,5 мм (усиленная)0,05 – 0,6 МПадо 25 м/с
Линия редуцирования (вход РД)Ду 32 – Ду 503,2 – 3,5 мм (усиленная)0,05 – 0,6 МПадо 20 м/с
Выходной коллектор (после РД)Ду 50 – Ду 1503,5 – 4,5 мм (обыкновенная)0,002 – 0,05 МПадо 15 м/с
Байпасная обводная линияДу 25 – Ду 503,2 – 3,5 мм (усиленная)0,05 – 0,6 МПадо 25 м/с
Импульсные линии к ПЗК и ПСКДу 15 – Ду 202,8 – 3,2 мм (обыкновенная)0,002 – 0,6 МПадо 5 м/с
Сбросной газопровод от ПСКДу 20 – Ду 322,8 – 3,2 мм (обыкновенная)до 0,05 МПадо 20 м/с

Требования к сварке, неразрушающему контролю и защите от блуждающих токов

Все соединения трубной обвязки внутри шкафа ГРПШ выполняются неразъемными — на электродуговой или аргонодуговой сварке. Фланцевые и резьбовые соединения допускаются исключительно в местах установки запорной арматуры, фильтров, регуляторов, манометров и изолирующих соединений. Сварные швы на газопроводах высокого и среднего давления подлежат 100% визуально-измерительному контролю и обязательному радиографическому (рентгенографическому) или ультразвуковому контролю (УЗК) в объеме, регламентированном отраслевыми правилами безопасности РК.

Для защиты подземных и надземных распределительных сетей от электрохимической коррозии и блуждающих токов на входе и выходе ГРПШ обязательно монтируется изолирующее фланцевое соединение (ИФС). При подключении газорегуляторного пункта к внешним сетям применяются сертифицированные решения: для наружного подвода используется стальная труба ВГП для газоснабжения надземных сетей, а удаление избытков газа и продувку обеспечивают продувочные и сбросные свечи газопроводов, выведенные выше дефлектора шкафа на высоту не менее 1 метра.

Металлоконструкции обвязки и сам корпус шкафа соединяются с внешним контуром заземления стальной полосой. Величина омического сопротивления растеканию тока заземляющего устройства для ГРПШ не должна превышать 10 Ом в любое время года.

Типичные ошибки монтажа трубной обвязки ГРПШ

  • Использование тонкостенной электросварной трубы вместо ВГП: тонкая стенка не обеспечивает запаса на коррозию и деформируется при затяжке межфланцевых шпилек арматуры.
  • Отсутствие соосности патрубков при монтаже регулятора: механическое напряжение передается на литой корпус клапана, вызывая заклинивание штока и перекос мембранного узла.
  • Монтаж импульсной трубки в зону завихрений: врезка импульса ближе 5 диаметров за регулятором приводит к пульсации давления и непрерывному тактованию клапана ПЗК.
  • Пренебрежение продувочными штуцерами: отсутствие точек сброса воздуха не позволяет безопасно продуть систему газом перед первичным розжигом котельной.
  • Неправильная врезка в домовую сеть: при переходе на внутридомовой контур необходимо строго соблюдать нормы монтажа внутреннего газопровода из труб ВГП.

Часто задаваемые вопросы

Почему для входной линии ГРПШ требуется усиленная труба ВГП по ГОСТ 3262-75?

Усиленная серия труб ВГП имеет увеличенную толщину стенки (например, 4,0 мм вместо 3,2 мм для Ду 40), что гарантирует испытательное гидравлическое давление до 3,1 МПа (32 кгс/см²). Это обеспечивает четырехкратный запас прочности при скачках давления природного газа и динамических вибрациях регулятора.

Какая допустимая скорость движения газа в выходном коллекторе низкого давления?

Согласно строительным нормам СП РК 4.03-101-2013, скорость природного газа в трубопроводах низкого давления после регулятора не должна превышать 15 м/с. Превышение этого порога вызывает шум, эрозию стенок и погрешность импульсных датчиков автоматики.

Каким документом подтверждается качество труб ВГП при сдаче ГРПШ технадзору в Алматы?

Партия труб должна сопровождаться заводским паспортом качества и сертификатом соответствия с указанием марки стали (Ст2сп, Ст3сп по ГОСТ 380-2005), номера плавки и отметки о прохождении 100% неразрушающего контроля сварного шва на заводе-изготовителе.

Что взять с собой к закупке

Для бесперебойной сборки технологической схемы ГРПШ на объекте сформируйте заказ на складе ATLANT MARKET в Алматы с доставкой по Казахстану и самовывозом из филиалов в Каскелене и Талдыкоргане:

  1. Трубы стальные ВГП ГОСТ 3262-75: Ду 25, Ду 32, Ду 40 (усиленная серия) для входной и байпасной линий; Ду 50, Ду 80, Ду 100 (обыкновенная серия) для выходного коллектора.
  2. Трубы ВГП Ду 15 и Ду 20 для импульсных линий автоматики безопасности и сброса газа от ПСК.
  3. Стальные фланцы плоские приварные по ГОСТ 33259-2015 (Ру 1,6 МПа и Ру 0,6 МПа) под задвижки, шаровые краны и фильтры.
  4. Крутоизогнутые бесшовные отводы 90° по ГОСТ 17375-2001 соответствующих диаметров.
  5. Изолирующие фланцевые соединения (ИФС) и приварные бобышки под манометры с трехходовыми кранами.
  6. Антикоррозийный грунт ГФ-021 и сигнальная желтая эмаль ПФ-115 для финишной окраски надземных газопроводов.
