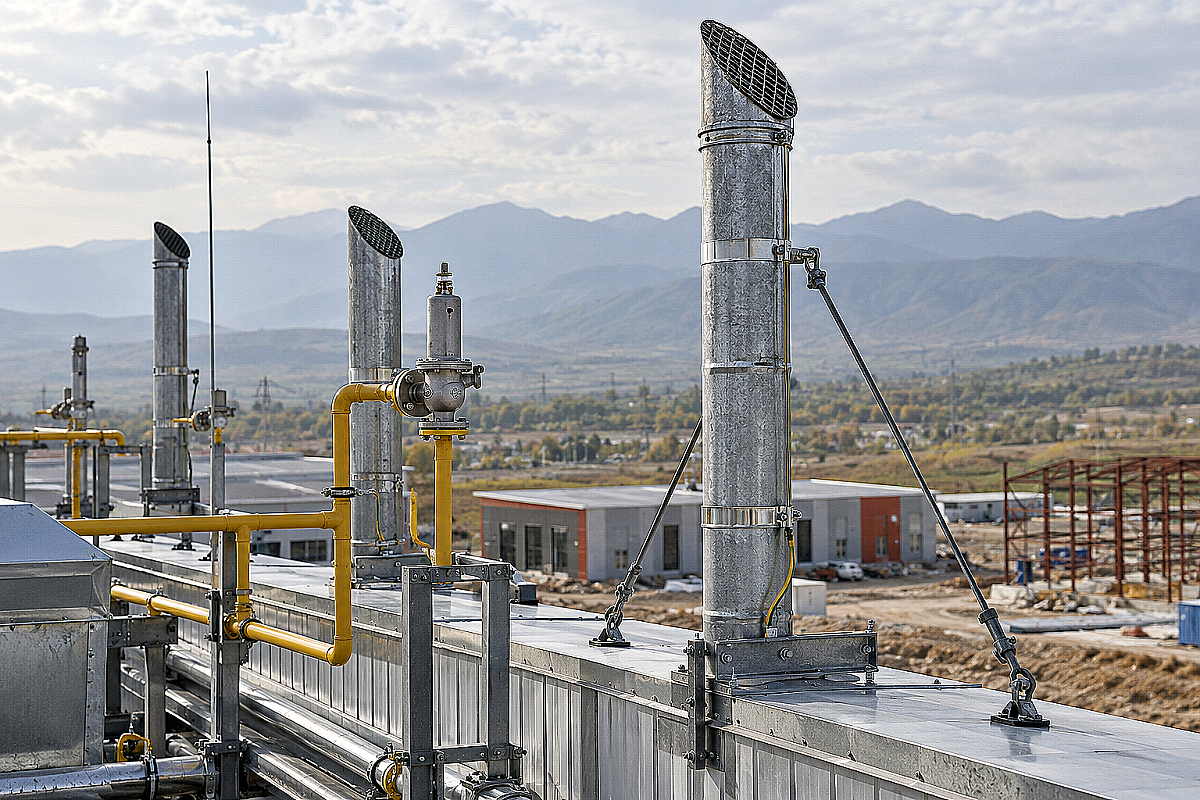

Ошибки при проектировании и монтаже продувочных и сбросных трубопроводов (газовых свечей) на промышленных котельных, шкафных газорегуляторных пунктах (ГРПШ) и блочно-модульных теплопунктах в Казахстане приводят к отказу инспекции газового контроля во вводе объекта в эксплуатацию или к созданию взрывоопасной концентрации газа на кровле здания. Занижение диаметра свечи сбросного предохранительного клапана (ПСК) создает избыточное противодавление, блокируя своевременный сброс излишков газа при скачках давления, а объединение продувочных линий разных агрегатов в общий коллектор без расчета провоцирует переток взрывоопасной смеси между работающим и остановленным оборудованием.
Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной и обыкновенной серий является нормативным материалом для изготовления свечей безопасности благодаря монолитной стенке, устойчивости к импульсным динамическим нагрузкам при аварийном сбросе и жесткости вертикального стояка в условиях ветровых воздействий и сейсмики Алматинской области.
Различия между продувочными и сбросными трубопроводами: физика процессов и назначение
Снабженцы и начинающие монтажники нередко путают назначение продувочных и сбросных линий, заказывая одинаковые трубы без учета режима их работы. Продувочный газопровод предназначен для периодического вытеснения воздуха инертным газом или природным газом перед первичным пуском оборудования, а также для безопасного освобождения газопроводов от горючего газа перед проведением ремонтных или огневых работ.
Сбросной трубопровод подключается непосредственно к выходным патрубкам предохранительно-сбросных клапанов (ПСК) и мембранных регуляторов давления (РДБК, РДНК). Его задача — мгновенный импульсный сброс избыточного объема газа в атмосферу при аварийном повышении давления в сети, предотвращающий разрыв мембран регулирующей арматуры или аварийное отключение предохранительно-запорного клапана (ПЗК).
- Продувочная свеча: подключается к конечным тупиковым участкам газопроводов, перед отключающей арматурой горелок котлов и после узлов учета газа; работает в контролируемом ручном режиме с постепенным истечением среды;
- Сбросная свеча: подключается строго к штуцеру ПСК; работает в автоматическом импульсном режиме с высокой пиковой скоростью потока (до 20–30 м/с) и резким повышением динамического давления в стояке;
- Категорический запрет объединения: нормативные документы Казахстана запрещают объединять сбросные линии от ПСК с продувочными трубопроводами котлов из-за риска перетока сбрасываемого газа в топки остановленных агрегатов.
Расчет диаметра и высоты вывода свечи по СП РК 4.03-101-2013
Сечение продувочного трубопровода подбирается исходя из условия обеспечения нормативной скорости продувки (не менее 10–15 м/с) для эффективного вытеснения воздуха без образования застойных карманов. Согласно СП РК 4.03-101-2013 «Газораспределительные системы», минимальный диаметр продувочной свечи должен составлять не менее Ду 20 (3/4 дюйма) для бытовых и малых коммерческих установок и не менее диаметра продувочного штуцера отключающего устройства на магистрали.
Для сбросных линий от ПСК диаметр трубы ВГП принимается равным или большим диаметра выходного фланца или резьбы клапана. При длине сбросного стояка более 10 метров диаметр трубы увеличивают на один типоразмер для компенсации аэродинамического сопротивления длинномерного участка и исключения запирания потока.
| Назначение свечи и тип оборудования | Рекомендуемый диаметр трубы ВГП (ГОСТ 3262-75) | Толщина стенки (обыкновенная / усиленная), мм | Минимальная высота вывода оголовка | Обязательное оснащение узла |
|---|---|---|---|---|
| Продувка котлов малой мощности (до 200 кВт) | Ду 20 (26.8 мм) / Ду 25 (33.5 мм) | 2.8 / 3.2 | Не менее 1.0 м выше парапета/конька крыши | Штуцер отбора проб Ду 15, запорный кран, косой срез |
| Продувка промышленных котлов (от 1 до 5 МВт) | Ду 32 (42.3 мм) / Ду 50 (60.0 мм) | 3.2 / 3.5 | Не менее 1.0 м выше конька (не ближе 3 м от притока) | Водосборный карман со спускником, штуцер анализатора |
| Сбросная линия от ПСК шкафного пункта (ГРПШ) | Ду 25 (33.5 мм) / Ду 40 (48.0 мм) | 3.2 / 3.5 | Не менее 4.0–5.0 м от уровня планировки земли | Козырек от осадков, защитная сетка от птиц, заземление |
| Сбросная линия от ПСК котельной (мощность от 3 МВт) | Ду 50 (60.0 мм) / Ду 80 (88.5 мм) | 3.5 / 4.0 | Не менее 2.0 м выше наивысшей точки кровли | Дренажный патрубок, фланец перехода с клапана, растяжки |
Конструктивные узлы свечи: оголовки, водосборники и штуцеры отбора проб
Правильно спроектированная газовая свеча — это законченный инженерный модуль, состоящий из вертикального стояка, узла дренажа влаги, пробоотборника и оголовка. Нарушение геометрии любого из этих элементов приводит к проникновению дождевой воды внутрь клапанов ПСК или к обмерзанию продувочной линии в зимний период.
В нижней точке вертикального стояка свечи обязательно монтируется глухой карман (водосборник) длиной 150–200 мм из трубы ВГП того же или увеличенного диаметра с резьбовым спускным краном Ду 15. Это предотвращает стекание атмосферных осадков и конденсата обратно в корпус сбросного клапана, исключая коррозию пружины и седла ПСК.
- Оголовок свечи: выполняется в виде среза трубы под углом 45° в сторону, противоположную воздухозаборным шахтам, либо оснащается защитным козырьком (грибком) с установкой латунной или нержавеющей сетки с ячейкой 2х2 мм для защиты от гнездования птиц и попадания мусора;
- Штуцер отбора проб: приваривается на продувочном стояке на высоте 1.2–1.5 м от пола котельной или площадки обслуживания перед отключающим краном; оснащается трехходовым краном или игольчатым вентилем Ду 15 для подключения переносного газоанализатора при контроле окончания продувки (содержание кислорода в газе не должно превышать 1%);
- Молниезащита и заземление: металлический стояк свечи, возвышающийся над кровлей, в обязательном порядке подключается стальной полосой к общему контуру заземления здания для стекания зарядов статического электричества, возникающего при высокоскоростном трении потока газа о стенки трубы.
Специфика монтажа свечей в сейсмоактивных условиях Казахстана
В Алматы и предгорных районах Алматинской области вертикальные стояки свечей высотой более 3–4 метров испытывают повышенные вибрационные нагрузки от ветра и сейсмических толчков. Свободно стоящая консольная труба без промежуточных раскреплений подвержена раскачиванию, что приводит к возникновению изгибающего момента в месте врезки в горизонтальный коллектор или к разрушению резьбовых сопряжений арматуры.
При прокладке наружных газопроводов и стояков свечей компания ATLANT MARKET рекомендует использовать трубы ВГП по ГОСТ 3262-75 с обязательным креплением хомутами к жестким фасадным конструкциям здания или каркасу котельной с шагом не более 2.5–3.0 метров. При выводе свечи над коньком кровли на высоту более 1.5 метров стояк дополнительно раскрепляется тремя тросовыми растяжками из оцинкованного каната с талрепами под углом 120°.
Типичные ошибки при монтаже и чеклист перед закупкой
Практика инспекции котельных и ГРПШ выявляет ряд характерных нарушений, допускаемых при обустройстве свечей:
- Установка запорной арматуры на выходе сбросной свечи: грубейшее нарушение правил безопасности; на сбросном трубопроводе после клапана ПСК категорически запрещается монтировать любые отключающие краны, задвижки или заглушки;
- Вывод свечи в зону ветровой тени: оголовок, выведенный ниже конька крыши или рядом с глухой стеной надстройки, создает зону завихрения, где сбрасываемый газ скапливается вместо рассеивания;
- Отсутствие водоотводящего кармана: дождевая вода, попадая в открытый ствол трубы, скапливается над мембраной клапана ПСК, замерзает зимой и полностью блокирует аварийный сброс давления;
- Использование тонкостенных профилей: замена круглой трубы ВГП на тонкостенные электросварные или вентиляционные каналы приводит к деформации стояка при первом же порыве предгорного ветра.
Часто задаваемые вопросы
Можно ли объединять продувочные свечи от нескольких котлов в одну общую трубу?
Объединять продувочные свечи допускается только для однотипных котлов в пределах одного помещения при условии, что диаметр общего коллектора рассчитан на одновременную продувку, а перед каждым котлом установлена надежная запорная арматура с индивидуальным штуцером отбора проб. Однако объединять продувочные линии со сбросными трубопроводами от ПСК категорически запрещено нормами СП РК 4.03-101-2013.
На какую высоту должна выводиться свеча от отдельно стоящего ГРПШ?
Для отдельно стоящих шкафных регуляторных пунктов (ГРПШ) сбросные и продувочные свечи выводятся на высоту не менее 4.0 метров от уровня земли. Если ГРПШ пристроен к глухой стене здания, свеча выводится не менее чем на 1.0 метр выше карниза крыши этого здания.
Какую марку стали выбрать для свечей при монтаже в северных регионах Казахстана?
Для регионов с расчетной зимней температурой наружного воздуха ниже -30 °C (Астана, Караганда, Павлодар) для наружных участков свечей рекомендуется применять трубы из низколегированной хладостойкой стали марки 09Г2С. Для климатических условий Алматы и юга Казахстана стандартным решением являются трубы ВГП из углеродистой стали Ст3сп или Ст3пс по ГОСТ 3262-75.
Какое давление должна выдерживать труба ВГП при испытании газовой свечи?
Согласно требованиям правил безопасности систем газораспределения, свечи испытываются на прочность и герметичность совместно с технологическим газопроводом котельной или ГРПШ. Для систем среднего давления (до 0.3 МПа) испытательное давление воздухом составляет 0.45 МПа (1.5 от рабочего), которое стальная труба ВГП выдерживает с многократным запасом прочности.
Что взять с собой к закупке
Для безошибочной комплектации узлов продувочных и сбросных свечей газопроводов снабженцу необходимо иметь в спецификации:
- Трубы стальные водогазопроводные (ВГП) по ГОСТ 3262-75 обыкновенной или усиленной серии нужного диаметра (Ду 20–80) с сертификатами заводских гидравлических испытаний;
- Стальные крутоизогнутые отводы по ГОСТ 17375-2001 для формирования поворотов стояка и косых срезов оголовков;
- Запорную муфтовую арматуру (газовые шаровые краны с желтой рукояткой) для продувочных линий и штуцеров отбора проб;
- Фланцы стальные плоские по ГОСТ 33259-2015 для подключения к фланцевым клапанам ПСК и переходам регуляторов;
- Стальную полосу 40х4 мм для обвязки стояка с контуром заземления объекта;
- Хомуты и кронштейны крепления стояка к строительным конструкциям здания с виброгасящими прокладками.
