Сброс перегретого теплоносителя, дренаж котловых блоков при регламентном опорожнении и отвод продувочной воды в котельных Алматы и промышленных объектах Алматинской области сопряжены с жесткими нормативными ограничениями. Внезапный сброс котловой воды с температурой свыше +95 °C или пароводяной смеси из продувочных штуцеров напрямую в пластиковую или чугунную канализационную сеть приводит к мгновенной термической деформации труб, рассыханию уплотнительных манжет и разрушению гидрозатворов.
Стальная водогазопроводная труба (ВГП) усиленной или обыкновенной серии по ГОСТ 3262-75 выступает безальтернативным конструкционным материалом для обвязки сбросных линий, дренажных коллекторов и теплообменных приямков-барботеров. Металлический контур выдерживает мгновенные термоудары до +150 °C и гидродинамические всплески давления при аварийном открытии сбросных клапанов, сохраняя абсолютную механическую целостность.
1. Почему сброс горячего теплоносителя напрямую в канализацию запрещен нормами СП РК
Согласно действующим строительным нормам Республики Казахстан (СП РК 4.02-108-2014 «Котельные установки» и СП РК 4.01-101-2012 «Внутренний водопровод и канализация зданий»), сброс технологических стоков с температурой выше +40 °C (для полимерных канализационных систем) и выше +60 °C (для чугунных коллекторов) в бытовую или ливневую канализацию категорически запрещен.
При залповом дренаже котла или аварийном срабатывании предохранительного клапана температура среды на срезе патрубка достигает +100…+115 °C. Попадание такого объема кипятка в полипропиленовые или ПВХ-трубы вызывает их мгновенное размягчение, провисание на хомутах и разгерметизацию раструбных соединений с последующим затоплением технических этажей и приямков.
Кроме температурного фактора, котловой дренаж несет высокую концентрацию шлама, солей жесткости и окалины, смываемых при периодической продувке нижних точек котлов. Тонкостенные трубы в таких условиях подвергаются интенсивному абразивному износу. Поэтому вся первичная разводка от котловых спускников до промежуточного охлаждающего резервуара монтируется исключительно из толстостенных стальных труб ВГП.
2. Расчет диаметров сбросных и дренажных трубопроводов по ГОСТ 3262-75
Диаметр дренажной магистрали подбирается исходя из двух параметров: объема опорожняемого котлового блока и нормативного времени полного слива системы (обычно не более 2–4 часов для водогрейных котлов средней мощности). Заужение диаметра спускной линии создает избыточное сопротивление, затягивает ремонтные работы и приводит к остыванию шлама, который забивает узкие сечения арматуры.
Для периодической и постоянной продувки паровых и водогрейных котлов применяются раздельные дренажные ветки с условным проходом Ду 25–50 мм, тогда как общий сборный дренажный коллектор котельной рассчитывается на одновременный прием стоков от нескольких технологических узлов и монтируется из труб Ду 50–100 мм.
Выбор толщины стенки трубы осуществляется по классификации толщины стенки труб ВГП: для напорных продувочных веток паровых агрегатов закладывается усиленная серия с толщиной стенки от 3,2 до 4,5 мм, а для гравитационных сливов — обыкновенная серия по ГОСТ 3262-75.
| Условный проход трубы (Ду, мм) | Наружный диаметр (мм) | Толщина стенки (обыкновенная / усиленная, мм) | Макс. расход самотечного слива при уклоне 0,02 (м³/ч) | Рекомендуемое назначение в схеме котельной |
|---|---|---|---|---|
| Ду 20 | 26,8 | 2,8 / 3,2 | до 1,2 | Дренаж приборов КИПиА, воздухосборников и манометрических петель |
| Ду 25 | 33,5 | 3,2 / 4,0 | до 2,5 | Опорожнение отдельных радиаторных стояков и малых насосных групп |
| Ду 32 | 42,3 | 3,2 / 4,0 | до 4,8 | Периодическая продувка водогрейных котлов мощностью до 300 кВт |
| Ду 40 | 48,0 | 3,5 / 4,0 | до 7,5 | Слив котловых блоков 0,5–1,0 МВт, сброс от предохранительных клапанов |
| Ду 50 | 60,0 | 3,5 / 4,5 | до 14,0 | Дренаж котлов 1,0–2,5 МВт, обвязка распределительных гребенок |
| Ду 65 | 75,5 | 4,0 / 4,5 | до 26,0 | Сборный дренажный коллектор котельной малой и средней мощности |
| Ду 80 | 88,5 | 4,0 / 4,5 | до 45,0 | Магистральный сбросной коллектор к охлаждающему колодцу-барботеру |
3. Конструкция охлаждающего приямка (барботера) и схемы подключения дренажных веток
Для снижения температуры сбрасываемых технологических вод до нормативных +40 °C в схему котельной обязательно внедряется охлаждающий резервуар: стальной бак-барботер или заглубленный железобетонный приямок, облицованный стальным листом. Стальная водогазопроводная труба ВГП заводится внутрь емкости под слой воды на глубину 200–400 мм ниже постоянного зеркала жидкости.
При продувке котла горячая вода и пар выходят через перфорированные наконечники стальной трубы, отдавая избыточное тепло водяной подушке. Смешение предотвращает гидроудары и выброс пара в помещение котельной. Для ускорения охлаждения в барботер через электромагнитный клапан подается техническая холодная вода от узла ХВС, срабатывающая по сигналу датчика температуры в приямке.
Отвод охлажденной воды из барботера в городскую или локальную канализацию выполняется с разрывом струи через гидрозатвор высотой не менее 100 мм. Это предотвращает проникновение токсичных канализационных газов (сероводорода и метана) обратно в технологические помещения котельной через дренажные патрубки.
4. Типичные ошибки монтажа дренажных коллекторов котельных
- Использование полимерных труб на первичном участке сброса. Подключение полипропилена или сшитого полиэтилена непосредственно к спускным кранам котла приводит к разрушению стыков при первом же аварийном срабатывании автоматики сброса.
- Отсутствие нормативного уклона на самотечных линиях. Сбросные стальные магистрали обязаны иметь постоянный уклон не менее 0,01–0,02 в сторону дренажного приямка. Провисание трубопровода создает застойные зоны, где скапливается котловой шлам, вызывающий локальную коррозию стенки.
- Объединение сбросных линий предохранительных клапанов и шламового дренажа в одну нерасчетную ветку. При срабатывании клапана противодавление в зауженном коллекторе способно заблокировать продувку котлов или выдавить гидрозатворы смежных агрегатов.
- Пренебрежение запорной арматурой с прямым проходом. Установка стандартных шаровых кранов с зауженным проходом на линиях шламоудаления приводит к их быстрому заклиниванию кристаллизующимися солями и шламом. На спускниках котлов монтируются полнопроходные шаровые краны или специализированные прямоточные вентили.

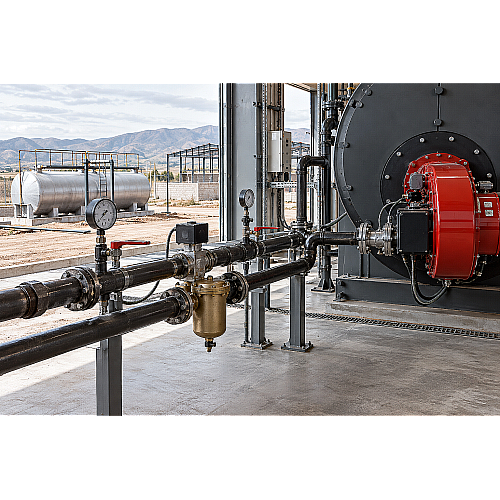

При комплектации промышленных и блочно-модульных теплопунктов качественная обвязка котла стальными трубами гарантирует согласованность всех сбросных и подпиточных контуров, а параллельно прокладываемые топливопроводы дизельных котельных требуют жесткого соблюдения аналогичных стандартов герметичности и огнестойкости.
5. Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП для дренажных линий котельной?
Для сбросных и дренажных линий котельных рекомендуется применять черную стальную трубу ВГП. Высокая температура котловой воды (свыше +60...+70 °C) в сочетании с химическими реагентами водоподготовки ускоряет вымывание цинкового слоя, превращая цинковое покрытие в рыхлый осадок. Черная труба обычной или усиленной серии по ГОСТ 3262-75 отлично справляется с циклическими температурными нагрузками при более низкой себестоимости закупки.
Какой минимальный уклон необходимо соблюдать при прокладке дренажных труб ВГП?
Согласно СП РК 4.02-108-2014, минимальный уклон самотечных дренажных линий из стальных труб в котельных должен составлять не менее 0,005 (5 мм на 1 метр длины), а для шламовых участков с высокой вероятностью выпадения осадка — не менее 0,01–0,02 (10–20 мм на 1 метр длины) в сторону приямка или барботера.
Как защитить стальную дренажную трубу от наружной коррозии во влажном приямке?
Участки труб ВГП, проходящие внутри влажных приямков или заглубленных каналов, подвергаются воздействию конденсата и испарений. Их поверхность очищается от окалины до степени Sa 2,5, грунтуется термостойкими антикоррозийными грунтами (например, ГФ-021 в два слоя) и окрашивается кремнийорганическими или эпоксидными эмалями, стойкими к циклическому нагреву до +150 °C.
6. Что взять с собой к закупке
Для надежного обустройства дренажных и сбросных линий в котельной или ИТП снабженцу необходимо подготовить четкую спецификацию металлопроката и фасонных деталей:
- Трубы стальные водогазопроводные по ГОСТ 3262-75 диаметрами Ду 25, Ду 32, Ду 50, Ду 65 и Ду 80 обыкновенной и усиленной серий.
- Отводы крутоизогнутые стальные 90° по ГОСТ 17375-2001 для сборки поворотов дренажных веток без сужения проходного сечения.
- Тройники переходные и равнопроходные стальные по ГОСТ 17376-2001 для врезки спускников отдельных контуров в единый коллектор.
- Фланцы стальные плоские приварные по ГОСТ 33259-2015 с комплектом паронитовых прокладок ПОН-Б и крепежа для подключения к охладителям и насосам приямка.
- Запорную арматуру: полнопроходные стальные шаровые краны и обратные клапаны для предотвращения перетока стоков.
