Ошибки при проектировании и комплектации распределительных сетей автоматических установок водяного пожаротушения (АУВПТ) вскрываются в момент гидравлических испытаний или проверки инспекцией ДЧС: заужение диаметра распределительного рядка приводит к падению давления на концевых спринклерах ниже нормативных 0,05–0,1 МПа, а выбор тонкостенной трубы без запаса на коррозию снижает ресурс системы в 2–3 раза. В торгово-развлекательных центрах, подземных паркингах, складских терминалах и производственных цехах Казахстана распределительные и питающие трубопроводы работают под постоянным дежурным давлением водозаполненной системы либо заполняются сжатым воздухом в сухих установках неотапливаемых складов.
Стальная водогазопроводная труба (ВГП), изготавливаемая по ГОСТ 3262-75, выступает базовым материалом для монтажа спринклерных сетей благодаря механической прочности, устойчивости к температурным деформациям и возможности формирования ответвлений как на резьбе, так и сваркой. В условиях 9–10-балльной сейсмичности Алматинского региона жесткие требования предъявляются не только к гидравлическому расчету сечений, но и к узлам пространственной фиксации труб под перекрытиями.
Гидравлический подбор диаметров спринклерных рядков по числу оросителей

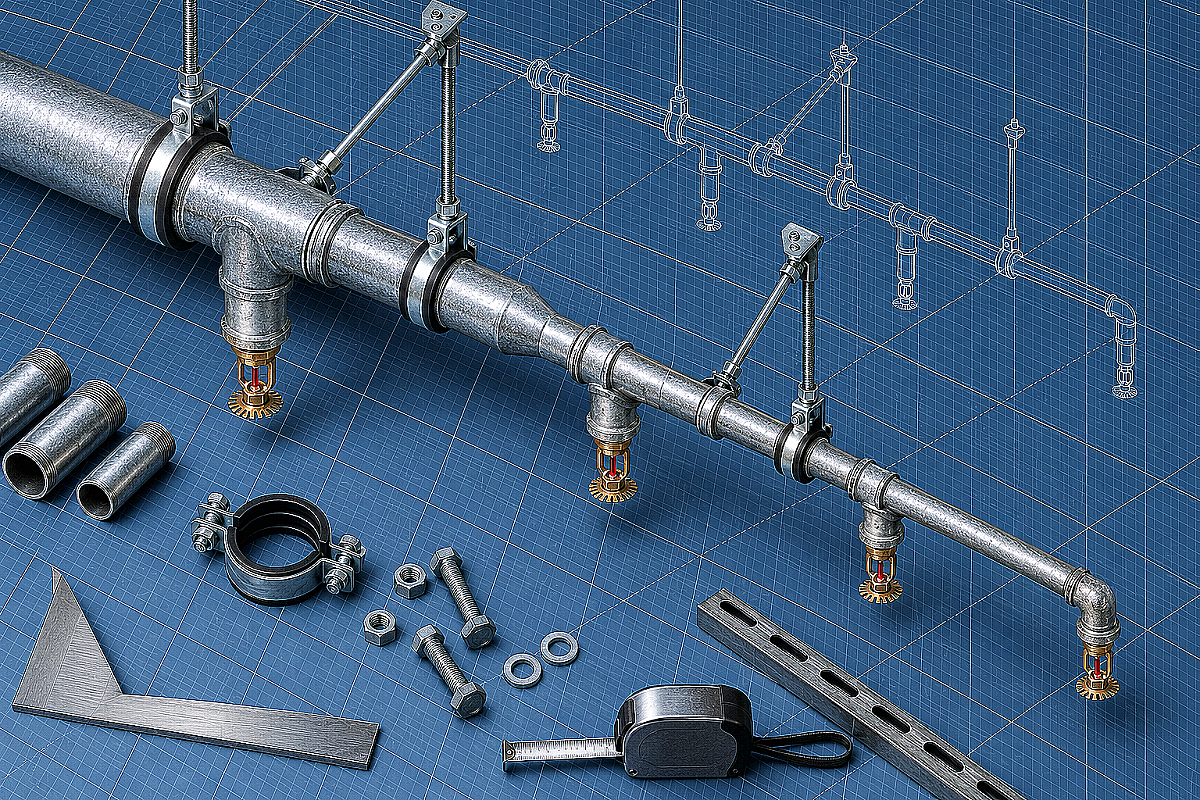

Распределительный рядок спринклерной сети представляет собой горизонтальный трубопровод, на котором непосредственно смонтированы спринклерные оросители (с шагом 2,5–3,5 м). Согласно нормам СП РК 2.02-102-2014, для обеспечения расчетной интенсивности орошения и равномерного расхода воды диаметр рядка увеличивается ступенеобразно по направлению от концевого спринклера к питающему трубопроводу.
Попытка выполнить весь рядок трубой одного большого диаметра (например, Ду 50) приводит к неоправданному утяжелению подвесной конструкции и перерасходу бюджета на 30–45%, а заужение начального участка до Ду 15 вызывает кавитационные завихрения и потерю напора. В проектной практике применяется нормативная шкала подбора условного прохода трубы ВГП в зависимости от количества обслуживаемых спринклеров со стандартным диаметром выходного отверстия 10 или 12 мм (коэффициент производительности K=80 или K=115).
| Условный проход трубы ВГП (Ду) | Наружный диаметр по ГОСТ 3262-75, мм | Максимальное число оросителей на ветке (K=80) | Толщина стенки (обыкновенная), мм | Масса 1 м трубы (черная / оцинкованная), кг |
|---|---|---|---|---|
| Ду 20 (3/4") | 26,8 | 1 шт. (концевой участок) | 2,8 | 1,66 / 1,71 |
| Ду 25 (1") | 33,5 | до 2 шт. | 3,2 | 2,39 / 2,46 |
| Ду 32 (1 1/4") | 42,3 | до 4 шт. | 3,2 | 3,09 / 3,18 |
| Ду 40 (1 1/2") | 48,0 | до 8 шт. | 3,5 | 3,84 / 3,95 |
| Ду 50 (2") | 60,0 | до 16 шт. | 3,5 | 4,88 / 5,03 |
| Ду 65 (2 1/2") | 75,5 | до 32 шт. (питающий участок) | 4,0 | 7,05 / 7,26 |
Для магистральных участков, объединяющих несколько распределительных рядков, применяются питающие трубы Ду 65, Ду 80 и Ду 100, рассчитанные на пропуск суммарного расхода диктующей секции пожаротушения (от 30 до 90 л/с в зависимости от группы помещений по пожарной опасности).
Оцинкованная или черная труба ВГП: требования к водозаполненным и сухим системам
Выбор защитного покрытия стальной трубы регламентируется типом спринклерной установки и влажностным режимом объекта. В водозаполненных установках отапливаемых зданий (офисы, торговые залы, паркинги с температурой выше +5 °C) растворенный в воде кислород постепенно связывается, и интенсивность внутренней коррозии стабилизируется. Однако на границе раздела фаз «вода-воздух» и в верхних тупиковых точках рядков черная сталь подвергается локальной язвенной коррозии, что приводит к засорению 10-миллиметровых сопел спринклеров ржавчиной.
Согласно СП РК 2.02-102-2014, в воздушных (сухотрубных) установках, монтируемых в неотапливаемых складах, на открытых рампах и многоуровневых автостоянках, допускается использовать только оцинкованные стальные трубы ВГП. Постоянный контакт внутренней поверхности с влажным сжатым воздухом в присутствии конденсата разрушает черную трубу со скоростью до 0,15–0,25 мм в год, образуя чешуйчатую окалину, способную наглухо заблокировать оросители при срабатывании клапана.
- Черная труба ВГП (ГОСТ 3262-75): применяется в закрытых водозаполненных системах с обязательной установкой промывочных заглушек на концевых участках и окраской наружной поверхности грунтом ГФ-021 и двумя слоями красной сигнальной эмали ПФ-115.
- Оцинкованная труба ВГП (ГОСТ 3262-75): обязательна для сухотрубных систем, помещений с повышенной влажностью (автомойки, пищевые цеха) и наружных галерей. Наружный и внутренний цинковый слой толщиной не менее 30 мкм исключает образование шлама.
- Класс толщины стенки: в пожаротушении запрещено использовать облегченную серию труб ВГП. Допускается только обыкновенная (толщина стенки 2,8–4,0 мм) и усиленная серия (3,2–4,5 мм), гарантирующие запас прочности при нарезке резьбы и гидроударах.
Способы монтажа ответвлений под спринклеры: резьба, приварные бобышки и муфты
Монтаж спринклера в распределительный рядок требует создания герметичного резьбового гнезда с трубной цилиндрической резьбой G 1/2" или G 3/4". Прямое нарезание резьбы в теле трубы ВГП запрещено из-за недостаточной толщины стенки для обеспечения необходимого числа витков зацепления. На строительных объектах Казахстана применяются три основные технологии формирования узлов подключения оросителей.
- Приварка стальных полусгонов и бобышек: в трубе ВГП сверлится отверстие корончатым сверлом, после чего приваривается заводской стальной бочонок или полусгон Ду 15/20 с внутренней резьбой. Для оцинкованных труб зону сварки необходимо тщательно зачистить и восстановить цинконаполненным составом с содержанием цинка не менее 92%.
- Монтаж резьбовых тройников по ГОСТ 8969-75: распределительный рядок собирается из мерных отрезков труб ВГП с накатанной или нарезанной резьбой, соединяемых чугунными или стальными тройниками. Метод исключает огневые работы на объекте, что критично при реконструкции действующих ТРЦ.
- Применение механических врезок (седелок): на стальную трубу монтируется хомутовая муфта с эластомерным уплотнением EPDM и резьбовым выходом под спринклер. Метод обеспечивает высокую скорость сборки без нарушения внутреннего оцинкованного слоя.
При интеграции распределительных рядков с пожарными стояками из труб ВГП и питающими магистралями от насосной станции пожаротушения уклоны трубопроводов выдерживаются в строгом соответствии со стандартами: не менее 0,01 для труб диаметром менее Ду 50 и не менее 0,005 для диаметров Ду 50 и более по направлению к спускным кранам.
Антисейсмическое крепление спринклерных сетей под перекрытиями в Алматы
Алматинский регион относится к зоне с расчетной сейсмической активностью 9–10 баллов по СН РК 2.03-30-2017. Во время подземных толчков длинные подвесные плети спринклерных трубопроводов испытывают маятниковые колебания, которые приводят к срезу стандартных резьбовых шпилек, ударам труб о балки перекрытия и обламыванию спринклерных головок о конструкции подвесного потолка.
Для предотвращения разрушения спринклерных сетей в сейсмоопасных районах Казахстана проектные решения обязаны включать систему комбинированного раскрепления:
- Продольные и поперечные сейсмораспорки: стальные трубные или угловые упоры под углом 45° к перекрытию, устанавливаемые на питающих трубах через каждые 12 метров (поперечные) и 24 метра (продольные).
- Концевые фиксаторы рядков: последний спринклер на каждом распределительном рядке крепится жестким хомутом с вертикальной фиксацией для исключения вертикального подброса ветки.
- Гибкие компенсационные петли: на переходах трубопроводов через деформационные и осадочные швы зданий монтируются П-образные компенсаторы из труб ВГП или гибкие сертифицированные сильфонные вставки из нержавеющей стали.
- Шаг стандартных подвесов: для труб Ду 20–25 расстояние между хомутами не должно превышать 2,5 м, для Ду 32–50 — не более 3,5 м. Каждый отрезок трубы между оросителями должен иметь минимум одну точку крепления к несущему перекрытию.
Типичные ошибки при закупке и монтаже спринклерных сетей
Анализ рекламаций и предписаний технадзора при сдаче систем пожаротушения в эксплуатацию выявляет системные ошибки, допускаемые на этапе закупа материалов и монтажных работ:
- Закупка водогазопроводных труб облегченной серии: уменьшенная толщина стенки приводит к тому, что при нарезании резьбы под спринклер или муфту срезается до 50% толщины металла, провоцируя раскрытие шва при гидравлическом ударе.
- Монтаж черных труб в сухих воздушных системах: хлопья окалины забивают сопла спринклеров при первом же тестовом срабатывании узла управления.
- Использование сантехнического льна без термопасты: органические уплотнители высыхают в воздушных системах за 1–2 сезона, приводя к падению давления воздуха в сухотрубе и ложным пускам компрессоров. В пожарных сетях применяются анаэробные герметики или тефлоновая лента (ФУМ) увеличенной плотности.
- Отсутствие уклона для дренажа: застой воды в распределительных рядках сухотрубных систем при отрицательных температурах приводит к разрыву стальной трубы ледяными пробками.
Часто задаваемые вопросы
Какое гидростатическое давление должны выдерживать спринклерные трубы ВГП?
Согласно ГОСТ 3262-75 и СП РК 2.02-102-2014, трубы ВГП обыкновенной серии испытываются на заводе гидростатическим давлением 2,4 МПа (25 кгс/см²), а усиленной серии — до 3,1 МПа (32 кгс/см²). При входном контроле на объекте смонтированная спринклерная сеть опрессовывается давлением 1,5 от рабочего (но не менее 1,0–1,5 МПа) с выдержкой в течение 2 часов без падения стрелки манометра.
Можно ли использовать сварку при монтаже спринклерных распределительных рядков?
Сварка труб ВГП разрешена на стадии укрупнительной заготовки узлов вне помещений. На действующих объектах с чистовой отделкой или категорией пожарной опасности предпочтение отдается резьбовым соединениям, оцинкованным муфтам и седелкам. При сварке оцинкованных труб обязательна механическая зачистка кромок от цинка на ширину 15–20 мм с последующей антикоррозийной обработкой шва цинконаполненными эмалями.
Какой минимальный диаметр трубы ВГП допускается по нормам пожаротушения в Казахстане?
Минимальный условный проход стальной трубы для распределительных спринклерных рядков составляет Ду 20 (3/4"). Установка труб Ду 15 (1/2") допускается исключительно для одиночных концевых подводок к спринклеру длиной не более 0,5–1,0 метра.
Что взять с собой к закупке
Для безошибочной комплектации спринклерной сети автоматического пожаротушения на складе металлопроката подготовьте спецификацию с разделением позиций:
- Трубы ВГП по ГОСТ 3262-75 обыкновенной серии: мерной длины 6,0 или 12,0 м с заводским сертификатом качества с указанием испытательного давления (Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65).
- Тип исполнения: оцинкованные трубы для сухотрубных и неотапливаемых зон, черные трубы с антикоррозийным грунтованием для водозаполненных помещений.
- Трубные заготовки и фасонные элементы: резьбовые приварные бобышки под спринклеры 1/2" и 3/4", стальные сгоны, резьбы, муфты и заглушки для промывочных кранов.
- Крепежные элементы: спринклерные петлевые хомуты типа «груша», резьбовые шпильки М8–М12, анкеры по бетону и сейсмостойкие упоры с шарнирными кронштейнами.
