Защита объектов с обращением легковоспламеняющихся и горючих жидкостей — складов ГСМ, крытых автопаркингов, ангаров авиатехники, производственных цехов и резервуарных парков в Алматы и регионах Казахстана — возлагается на автоматические установки пенного пожаротушения (АУПП). В отличие от стандартного водяного пожаротушения, пенообразующий раствор и концентрат пенообразователя обладают повышенной химической агрессивностью и склонностью к пенообразованию при турбулентных завихрениях в зауженных участках трубопровода.
Ошибки при закупке трубного проката и соединительных элементов приводят к потере напора на генераторах пены (ГПС) или дренчерных пенооросителях, срыву кратности пены и отказу системы в момент ликвидации возгорания. Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 обычной и усиленной серий выступает фундаментальным конструкционным материалом для растворопроводов и обвязки дозирующих узлов благодаря высокой жесткости стенки, стойкости к гидродинамическим ударам и сохранению несущей способности при экстремальном нагреве.
Классификация участков сети пенного пожаротушения: концентрат, пенораствор и сухотрубы
Трубопроводная сеть установки пенного пожаротушения делится на три технологические зоны, к каждой из которых предъявляются специфические требования по материалу, толщине стенки и внутреннему покрытию.
- Линия чистого концентрата пенообразователя (от бака к дозатору): транспортирует 1%, 3% или 6% концентрат пенообразователя (синтетический AFFF или фторпротеиновый). Концентрат обладает высокой коррозионной активностью по отношению к цинковым покрытиям, поэтому на этом участке монтируется исключительно черная труба ВГП усиленной серии или нержавеющая сталь. Использование оцинкованных труб на концентрате запрещено, так как компоненты пенообразователя вступают в реакцию с цинком, образуя нерастворимый осадок, забивающий калиброванные отверстия дозаторов.
- Напорные пенорастворопроводы (водозаполненные участки): подают готовый водный раствор пенообразователя от смесительного узла к контрольно-сигнальным клапанам. Здесь применяются стальные водогазопроводные трубы по ГОСТ 3262-75 с толщиной стенки от 3,2 до 4,5 мм, рассчитанные на постоянное дежурное давление до 1,2–1,6 МПа. В качестве надежного решения для магистралей используются решения, описанные в материале про пожарные стояки из труб ВГП.
- Распределительные сухотрубные рядки (в зоне орошения): находятся в воздушной среде и заполняются раствором только при срабатывании дренчерного клапана. Для предотвращения внутренней коррозии от конденсата и влажного воздуха здесь монтируются стальные оцинкованные трубы ВГП по ГОСТ 3262-75, подобные тем, что закладывают в спринклерные распределительные трубопроводы.
Правильное разграничение зон позволяет исключить порчу огнетушащего состава и обеспечить расчетную кратность пены на выходе из генераторов.
Гидравлический расчет диаметров труб ВГП: допустимые скорости и потери напора
При расчете диаметров пенорастворопроводов ключевым ограничением является скорость движения потока. Чрезмерно высокая скорость (свыше 3,5–4,0 м/с) вызывает преждевременную кавитацию, вспенивание раствора внутри трубы до выхода на генератор и колоссальные потери давления по длине. Заниженная скорость (менее 1,0 м/с) ведет к неоправданному увеличению диаметра, утяжелению металлоконструкций и перерасходу бюджета.
Согласно требованиям СП РК 2.02-102-2014, скорость движения пенораствора во всасывающих и напорных магистралях должна находиться в диапазоне от 1,5 до 3,0 м/с. В таблице ниже приведены параметры выбора условного прохода стальных труб ВГП по ГОСТ 3262-75 в зависимости от суммарного расхода огнетушащего раствора.
| Условный проход трубы, Ду (DN) | Наружный диаметр и толщина стенки по ГОСТ 3262-75, мм | Рекомендуемый расход раствора, л/с (при v = 2,0–2,5 м/с) | Область применения в схеме пенного пожаротушения | Масса 1 м трубы (черная / оцинкованная), кг |
|---|---|---|---|---|
| Ду 25 | 33,5 × 3,2 | 0,8 – 1,5 | Импульсные линии управления, подводка концентрата к дозатору | 2,39 / 2,46 |
| Ду 32 | 42,3 × 3,2 | 1,6 – 2,8 | Подводящие ветки к одиночным дренчерным пенооросителям | 3,09 / 3,18 |
| Ду 40 | 48,0 × 3,5 | 2,9 – 4,5 | Распределительные рядки на 2–3 пеногенератора ГПС-100 | 3,84 / 3,95 |
| Ду 50 | 60,0 × 3,5 | 4,6 – 7,5 | Распределительные ветки средних пеногенераторов ГПС-200 / ГПС-600 | 4,88 / 5,03 |
| Ду 65 | 75,5 × 4,0 | 7,6 – 12,0 | Питающие стояки секций пенного пожаротушения паркингов | 7,05 / 7,26 |
| Ду 80 | 88,5 × 4,0 | 12,1 – 18,5 | Главные распределительные коллекторы насосных станций | 8,34 / 8,59 |
| Ду 100 | 114,0 × 4,5 | 18,6 – 32,0 | Магистральные напорные растворопроводы резервуарных парков | 12,15 / 12,51 |
При комплектации узлов насосных станций пожаротушения важно учитывать совместимость диаметров с коллекторами, как это регламентирует практика обвязки насосных станций пожаротушения трубами ВГП.
Обвязка дозирующих устройств: бак-дозаторы и эжекционные пеносмесители
Узел дозирования — наиболее ответственный участок системы. В современной практике Казахстана применяются две основные схемы дозирования, для каждой из которых конфигурация труб ВГП имеет принципиальное значение:

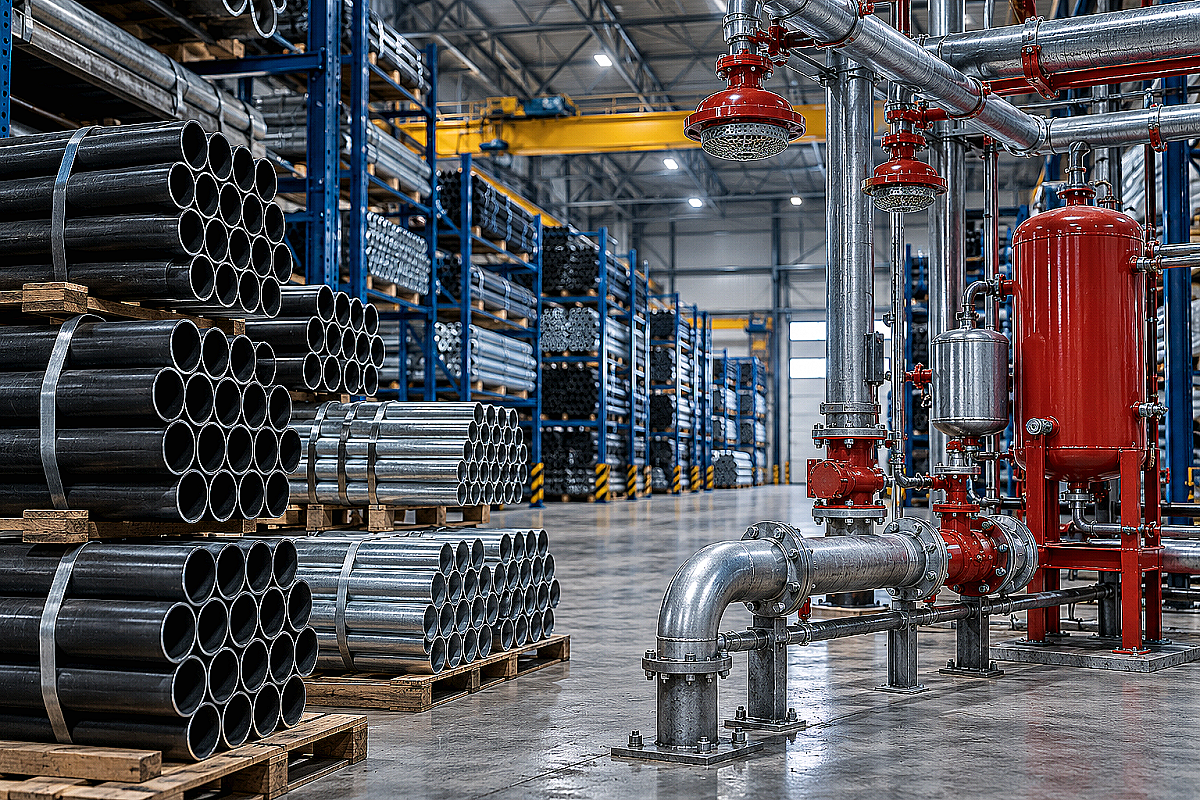

- Напорные бак-дозаторы с эластичной внутренней мембраной: вода из основной магистрали под давлением поступает в полость между стальным корпусом бака и мембраной, вытесняя концентрат пенообразователя через калиброванный регулирующий клапан (дозатор) в основной поток. Обвязка бак-дозатора выполняется трубами ВГП Ду 25–Ду 50 усиленной серии. На входе и выходе обязательно монтируются сетчатые фильтры и дисковые поворотные затворы с контролем положения.
- Эжекционные пеносмесители (ПС, ПСД): работают за счет эффекта Вентури, создавая разрежение в конфузоре и подсасывая пенообразователь из открытой емкости. Для стабильной работы эжектора подводящий участок трубы ВГП должен быть строго прямолинейным на длине не менее 5–8 диаметров Ду до конфузора смесителя, чтобы исключить завихрения среды на входе.
Схема обвязки дозирующего узла в обязательном порядке включает промывочную линию из труб ВГП, подключенную к источнику чистой воды. После каждого пуска системы или регламентного тестирования пенорастворопроводы и смесители необходимо промывать пресной водой, чтобы исключить высыхание остатков концентрата и полимеризацию пленкообразующих добавок.
Ошибки монтажа и специфика эксплуатации в условиях Казахстана
При проверке смонтированных систем пенного пожаротушения инспекторы и службы технадзора регулярно выявляют типовые нарушения, снижающие надежность оборудования:
- Отсутствие уклонов для полного опорожнения сухотрубов: согласно строительным нормам РК, все распределительные рядки пенопроводов должны монтироваться с уклоном не менее 0,005 (5 мм на 1 метр длины) в сторону спускных кранов. В неотапливаемых ангарах и на открытых эстакадах Алматы застой неслитого раствора или конденсата приводит к замерзанию ледяных пробок и разрыву стальной трубы в зимний период.
- Применение тонкостенной шовной трубы общего назначения: замена сертифицированной трубы ВГП по ГОСТ 3262-75 на электросварную тонкостенную трубу без гидроиспытаний на заводе грозит раскрытием продольного шва при включении высоконапорных пожарных насосов.
- Отказ от гибких сейсмокомпенсаторов: в Алматинской области с расчетной сейсмичностью 9–10 баллов по СН РК 2.03-30-2017 жесткое крепление длинных растворопроводов к балкам перекрытий без плавающих опор и сильфонных компенсаторов приводит к срезу резьбовых и фланцевых соединений при динамических смещениях каркаса здания.
На металлобазе ATLANT MARKET в Алматы всегда в наличии сертифицированная труба стальная водогазопроводная по ГОСТ 3262-75 (черная и оцинкованная, обычной и усиленной серии), фланцы по ГОСТ 33259-2015 и фасонные детали. Компания выполняет оперативную нарезку труб в проектный размер, комплектацию партий сопутствующим крепежом и доставку по Алматы, Алматинской области, а также через филиалы в Каскелене и Талдыкоргане во все регионы Казахстана.
Часто задаваемые вопросы (FAQ)
Почему нельзя использовать оцинкованную трубу ВГП на линии чистого концентрата пенообразователя?
Концентрат пенообразователя содержит поверхностно-активные вещества и химические добавки, которые вступают в реакцию с цинковым слоем, вызывая его растворение и отслаивание. Образующийся осадок солей цинка и хлопья покрытия забивают прецизионные жиклеры и сопла дозатора, нарушая процентную концентрацию смеси. На линии концентрата разрешено использовать только черную стальную трубу ВГП усиленной серии или нержавеющую сталь.
Какую серию трубы ВГП выбрать для напорных пенорастворопроводов — обыкновенную или усиленную?
Для распределительных рядков с рабочим давлением до 1,0–1,2 МПа достаточно обыкновенной серии трубы ВГП с толщиной стенки 3,2–3,5 мм. Для магистральных напорных участков, зон обвязки насосов высокого давления и бак-дозаторов, где возможны гидроудары и давление достигает 1,6–2,0 МПа, нормативно закладывается усиленная серия по ГОСТ 3262-75 с толщиной стенки от 4,0 до 4,5 мм.
Каким способом соединять оцинкованные трубы ВГП на сухотрубных участках пенотушения?
Для оцинкованных труб ВГП предпочтительны резьбовые соединения на чугунных или стальных оцинкованных фитингах, фланцевые узлы либо бессварные грувлочные соединения (на пазовых муфтах). Если проектом предусмотрена электродуговая сварка, необходимо применять электроды с рутиловым или специальным покрытием для оцинковки, а околошовную зону снаружи и изнутри обязательно восстанавливать цинкнаполненными составами холодного цинкования с содержанием цинка не менее 90%.
Что взять с собой к закупке
Чтобы закупка стального проката для монтажа системы пенного пожаротушения прошла без срывов сроков и замечаний технадзора, сформируйте спецификацию по следующим контрольным пунктам:
- Спецификация труб по зонам: черные трубы ВГП ГОСТ 3262-75 усиленной серии для концентрата и насосной обвязки, оцинкованные трубы ВГП для распределительных сухотрубных рядков.
- Заводские сертификаты соответствия: паспорта качества с отметкой о прохождении гидравлических испытаний давлением не менее 2,4 МПа для обыкновенных и 3,1 МПа для усиленных труб.
- Фланцы и крепеж: стальные плоские фланцы по ГОСТ 33259-2015 на давление Ру 16 (1,6 МПа), оцинкованный крепеж класса прочности не ниже 5.8 и паронитные прокладки толщиной 2–3 мм.
- Фасонные элементы: крутоизогнутые отводы по ГОСТ 17375-2001, стальные тройники и переходы концентрические под расчетные скорости потока 1,5–3,0 м/с.
