Срыв подачи воды насосной станцией, высокочастотный треск в рабочей камере и ускоренное разрушение крыльчатки — классические последствия ошибок при проектировании и закупке металлопроката для всасывающего тракта. Если на напорной линии главной задачей является удержание статического давления, то на всасывании гидравлика работает в условиях разрежения. Любое заужение проходного сечения, завихрение потока или скопление нерастворенного воздуха перед входным патрубком насоса снижает кавитационный запас (NPSH), провоцируя кавитационную эрозию чугунных и бронзовых рабочих колес за считанные недели.
Для сборки надежных всасывающих коллекторов станций хозяйственно-питьевого, пожарного и промышленного водоснабжения в Казахстане строители выбирают стальную водогазопроводную трубу по ГОСТ 3262-75. В отличие от полимерных материалов, стальная труба ВГП с толщиной стенки от 3,2 до 4,5 мм сохраняет идеальную цилиндрическую геометрию под воздействием вакуума, не схлопывается при резком пуске мощных центробежных агрегатов и выдерживает вибрационные нагрузки в сейсмических условиях Алматинской области.
Гидравлический расчет диаметра всасывающей трубы: нормы скорости и предотвращение кавитации
Главное правило гидравлики насосных установок: диаметр всасывающего трубопровода всегда должен быть на один-два типоразмера больше диаметра входного патрубка самого насоса. Заужение линии до калибра фланца насоса — самая распространенная ошибка снабженцев, стремящихся сэкономить на стоимости погонного метра проката. Согласно требованиям СП РК 4.01-101-2012 «Водоснабжение. Наружные сети и сооружения», расчетная скорость движения воды во всасывающих линиях насосных станций строго регламентирована и должна находиться в диапазоне 0,8–1,2 м/с (для диаметров до 200 мм — не более 1,0–1,2 м/с).
Превышение скорости потока свыше 1,5 м/с приводит к резкому росту гидравлических потерь на трение по длине трубы и местным сопротивлениям. В результате статическое давление перед входом в рабочее колесо падает ниже давления насыщенных паров воды при рабочей температуре, что вызывает мгновенное вскипание жидкости с образованием кавитационных пузырьков. Расчет внутреннего диаметра всасывающей трубы ВГП выполняется по формуле:
d = √( (4 · Q) / (π · v) ), где Q — максимальная подача насоса (м³/с), v — допустимая скорость потока (принимается 0,8–1,0 м/с), d — расчетный внутренний диаметр (м).
| Подача насоса Q (м³/ч / л/с) | Рекомендуемый диаметр трубы ВГП (Ду / наружный Ø, мм) | Толщина стенки по ГОСТ 3262-75 (обыкновенная / усиленная, мм) | Фактическая скорость потока v (м/с) | Потери напора на 10 м прямой трубы (м вод. ст.) |
|---|---|---|---|---|
| 10–18 м³/ч (2,8–5,0 л/с) | Ду 50 (наружный 60,0 мм) | 3,5 / 4,0 мм | 1,05–1,20 м/с | 0,28–0,35 |
| 19–30 м³/ч (5,3–8,3 л/с) | Ду 65 (наружный 75,5 мм) | 4,0 / 4,5 мм | 0,95–1,15 м/с | 0,20–0,28 |
| 31–55 м³/ч (8,6–15,3 л/с) | Ду 80 (наружный 88,5 мм) | 4,0 / 4,5 мм | 0,90–1,10 м/с | 0,15–0,22 |
| 56–90 м³/ч (15,5–25,0 л/с) | Ду 100 (наружный 114,0 мм) | 4,0 / 4,5 мм | 0,85–1,05 м/с | 0,10–0,16 |
| 91–160 м³/ч (25,3–44,4 л/с) | Ду 125 (наружный 140,0 мм) | 4,0 / 4,5 мм | 0,80–1,00 м/с | 0,07–0,12 |
| 161–240 м³/ч (44,7–66,7 л/с) | Ду 150 (наружный 165,0 мм) | 4,0 / 4,5 мм | 0,85–1,05 м/с | 0,06–0,09 |
Для детального анализа размерных сеток и массы стального трубного проката полезно изучить базовый гайд по выбору стальных труб ВГП по ГОСТ 3262-75, где приведены предельные отклонения по массе и толщине стенок для закупки.
Конструктивные правила обвязки: эксцентрические переходы, уклоны и защита от воздушных пробок
Второй критический фактор стабильной работы насосной установки — полное исключение образования воздушных мешков во всасывающем тракте. Скопление даже небольшого объема воздуха в верхнем своде трубы приводит к заужению живого сечения, возникновению пульсаций и потере самовсасывания агрегата. При монтаже всасывающих трубопроводов из стальных труб ВГП необходимо строго соблюдать четыре конструктивных регламента:
- Монтаж эксцентрических переходов «по низу». Переход с большего диаметра всасывающей трубы на меньший диаметр патрубка насоса должен выполняться исключительно с помощью эксцентрического перехода, у которого верхняя образующая линия строго горизонтальна, а конусность выполнена снизу. Применение стандартных концентрических переходов категорически запрещено, так как в их верхней части образуется непроветриваемый воздушный карман. Для правильного подбора соединительных элементов ознакомьтесь со статьей про стальные концентрические и эксцентрические переходы по ГОСТ 17378-2001.
- Непрерывный уклон трассы. Всасывающий трубопровод должен иметь постоянный подъем по ходу движения воды к насосу с уклоном не менее 0,005 (5 мм на 1 метр длины). Если насос работает под заливом из резервуара, уклон выполняется в сторону резервуара, чтобы пузырьки воздуха беспрепятственно выходили в атмосферу.
- Прямой участок перед входом. Для выравнивания эпюры скоростей перед фланцем насоса необходимо предусмотреть прямолинейный участок трубы ВГП длиной не менее 4–5 диаметров Ду. Монтаж крутоизогнутых отводов или задвижек непосредственно на входной фланец насоса порождает асимметричный закрученный поток, вызывающий неравномерную радиальную нагрузку на подшипники вала.
- Глубина погружения и расстояние от стенок приямка. При заборе воды из открытого резервуара или приямка расстояние от входного раструба (сетки) до дна должно составлять не менее 0,8·Ду, а глубина погружения под минимальный динамический уровень воды — не менее 1,5–2,0·Ду для предотвращения образования воздушных воронок.
Виброразвязка, сейсмостойкие опоры и фланцевая арматура в Алматы
Алматинский регион относится к 9–10-балльной сейсмической зоне по СН РК 2.03-30-2017, что требует особого внимания к компенсации динамических нагрузок. Работа центробежного насоса сопровождается постоянной микровибрацией с частотой вращения крыльчатки (1450–2900 об/мин). Если жестко закрепить стальную трубу ВГП к фланцу насоса и опереть ее на строительные конструкции без развязки, вибрация передается на фундамент здания, а в сварных стыках коллектора возникают усталостные микротрещины.

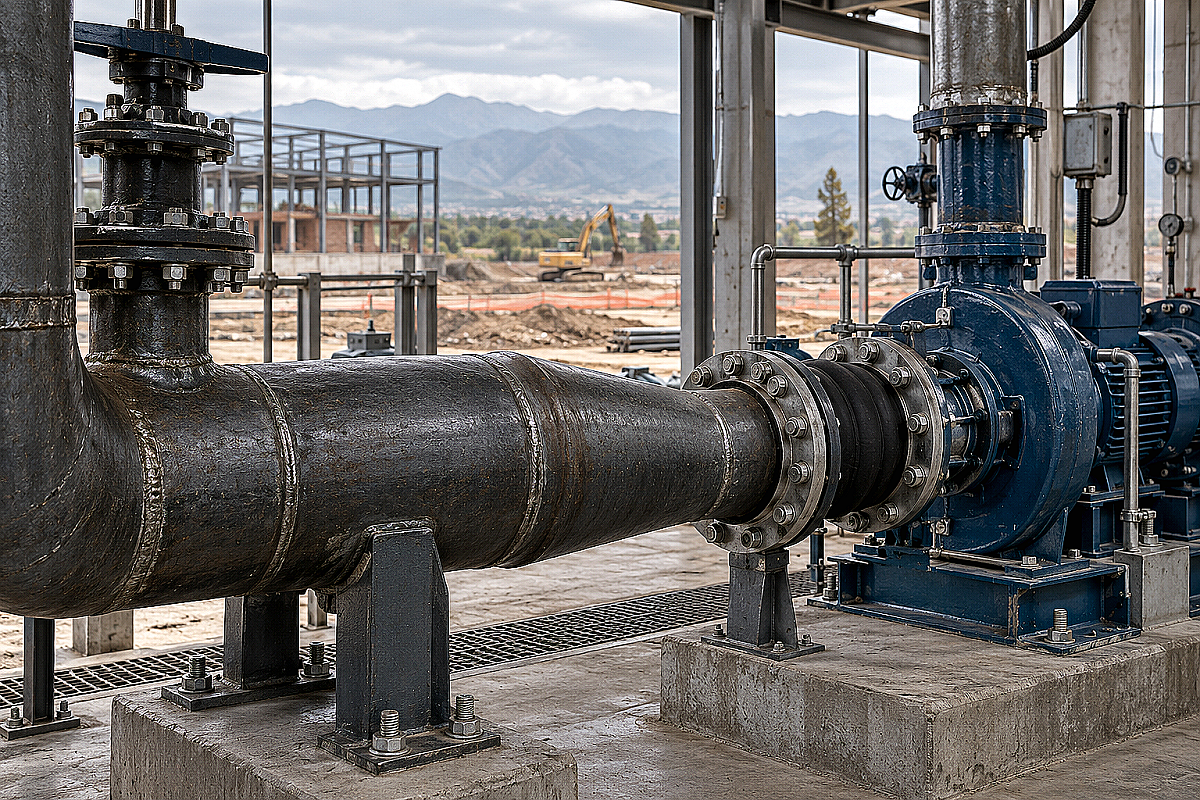

Для защиты насосного оборудования и трубной обвязки между входным патрубком агрегата и стальной магистралью обязательно монтируется гибкая резинокордная вставка с эластомером EPDM. Рекомендации по выбору упругих компенсаторов приведены в материале про вибровставки для трубопроводов и сейсмозащиту в Алматы. При этом всасывающий коллектор должен иметь собственные независимые стальные опоры (неподвижные и скользящие тумбы), чтобы масса тяжелой трубы, заполненной водой, и запорной арматуры не передавалась на корпус насоса.
Для подключения арматуры на трубы ВГП навариваются плоские или воротниковые стальные фланцы по ГОСТ 33259-2015 на номинальное давление не менее Ру 10–16 (1,0–1,6 МПа). О правилах выбора ответных деталей подробно рассказано в руководстве по выбору стальных фланцев по ГОСТ и давлению. На всасывающих линиях рекомендуется устанавливать задвижки с обрезиненным клином или дисковые поворотные затворы с полнопроходным сечением, исключающие завихрения среды.
Типичные ошибки снабженцев и монтажников при комплектации всасывающих линий
- Закупка тонкостенных электросварных труб вместо ВГП. Использование прямошовных тонкостенных труб толщиной 1,5–2,0 мм на всасывании опасно: при аварийном закрытии приемного клапана разрежение внутри магистрали достигает −0,8…−0,9 бар, что приводит к пластическому смятию (овальности) тонкой стенки атмосферным давлением снаружи.
- Установка концентрического перехода перед насосом. Монтаж симметричного конуса формирует в верхней части воздушный карман высотой в несколько сантиметров, который периодически срывается в насос, вызывая кавитационные удары и падение напора.
- Использование косого сетчатого фильтра малого сечения. Стандартный косой фильтр (грязевик) создает высокое местное гидравлическое сопротивление. При частичном засорении сетки разрежение перед насосом резко возрастает, переводя установку в режим жесткой кавитации. На всасывании необходимо устанавливать фильтры с увеличенной площадью сетки (не менее 300–400% от площади прохода трубы) либо выносить грубую очистку в приемную камеру.
- Сварка с внутренним гратом и наплывами. Неаккуратная ручная дуговая сварка без зачистки внутренней кромки оставляет в полости трубы застывшие сосульки грата, которые создают интенсивную турбулентность потока перед рабочим колесом.
Часто задаваемые вопросы
Почему на всасывании насоса нельзя применять полипропиленовые трубы?
Полипропиленовые трубы обладают высоким коэффициентом линейного температурного расширения и относительно малой кольцевой жесткостью при разрежении. При вибрации насоса полимерные фитинги и паяные стыки испытывают циклические нагрузки на изгиб, что приводит к скрытому подсосу воздуха через микротрещины в резьбовых переходах, нарушая стабильность работы гидравлического контура.
Какую серию трубы ВГП по ГОСТ 3262-75 выбрать для всасывающего коллектора?
Для диаметров Ду 50–100 мм рекомендуется использовать обыкновенную серию (толщина стенки 3,5–4,0 мм), а для станций пожаротушения, заглубленных приямков и диаметров Ду 125–150 мм — усиленную серию (толщина стенки 4,5 мм). Усиленная стенка обеспечивает необходимый запас прочности против коррозии и устойчивость к вакуумному смятию.
Нужно ли ставить обратный клапан непосредственно перед насосом на всасывании?
Нет, установка обратного клапана непосредственно перед входным патрубком насоса создает дополнительное сопротивление и турбулентность. При работе с забором воды из нижнего уровня обратный клапан (донный клапан с сеткой) монтируется на самом конце всасывающей трубы, погруженном в воду. При работе под заливом обратный клапан устанавливается только на напорной линии после насоса.
Что взять с собой к закупке
Комплектация всасывающего тракта насосной станции требует строгого соблюдения сортамента и проверки геометрии фасонных элементов. Снабженцу перед размещением заказа на складе необходимо подготовить детальную спецификацию:
- Труба стальная ВГП по ГОСТ 3262-75 требуемого калибра (Ду 50, 65, 80, 100, 125 или 150 мм) обыкновенной или усиленной серии с сертификатом заводских гидравлических испытаний на давление 2,4–3,1 МПа.
- Эксцентрические переходы по ГОСТ 17378-2001 из стали Ст20 или 09Г2С соответствующего типоразмера для перехода с магистрального диаметра на входной фланец агрегата.
- Крутоизогнутые отводы 90° по ГОСТ 17375-2001 с радиусом гиба R=1,5D для плавного изменения направления трассы без создания гидравлических завихрений.
- Стальные плоские или воротниковые фланцы по ГОСТ 33259-2015 с комплектом паронитовых прокладок ПОН-Б толщиной 3 мм и оцинкованным крепежом класса прочности не менее 5.8 или 8.8.
- Виброкомпенсаторы фланцевые (резиновые компенсаторы EPDM) для динамической развязки насосного агрегата от трубного коллектора.
На центральном складе компании ATLANT MARKET в Алматы, а также на региональных филиалах в Каскелене и Талдыкоргане всегда в наличии полный сортамент стальных водогазопроводных труб ГОСТ 3262-75, эксцентрических переходов, фланцев и запорной арматуры. Специалисты компании выполнят точную нарезку хлыстов в размер и организуют оперативную доставку металлопроката специализированным автотранспортом напрямую на строительную площадку в любой регион Казахстана.
