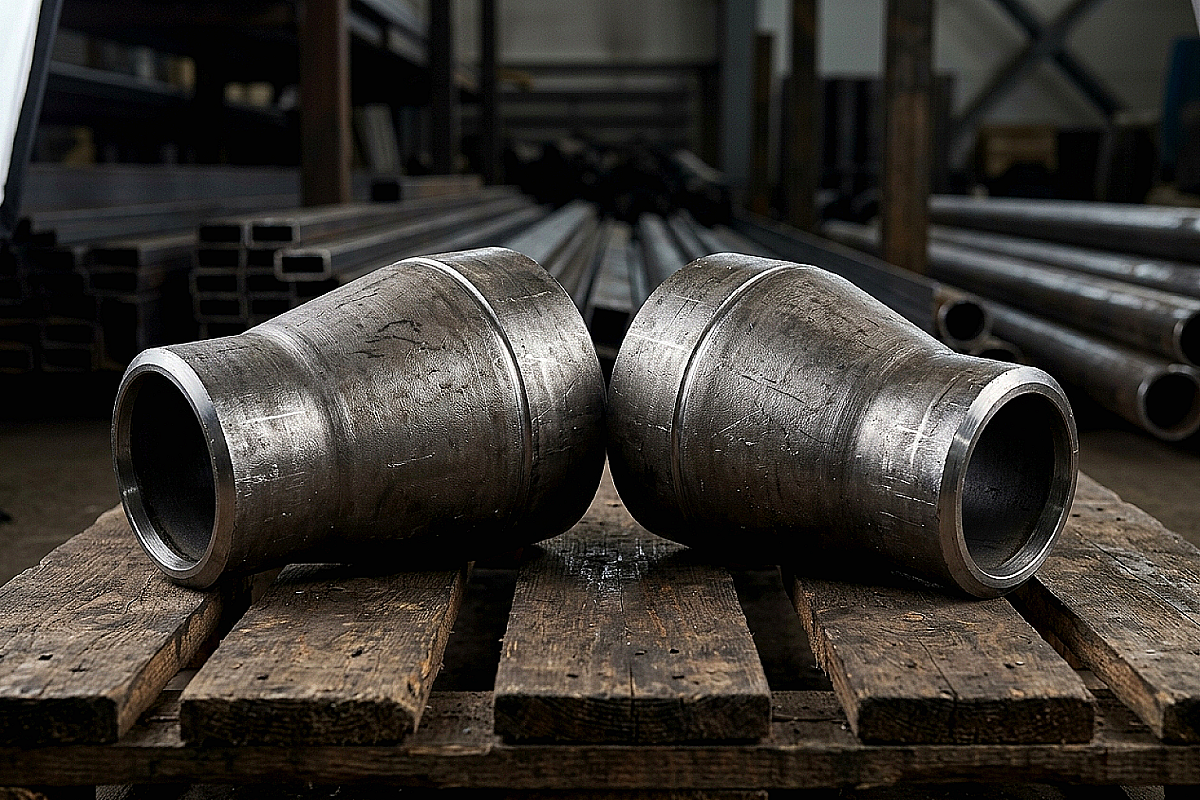

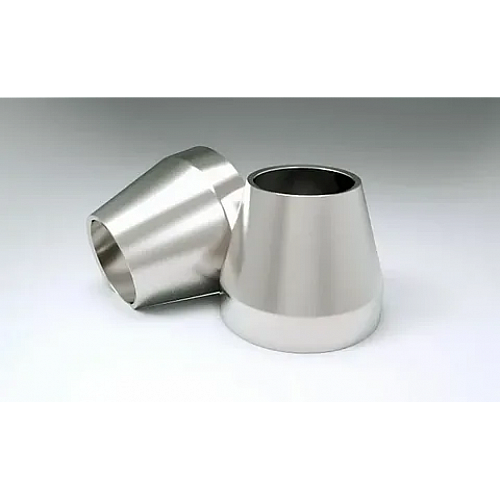

Проектирование промышленных и гражданских систем в Казахстане требует строгого соблюдения сортамента соединительных деталей. Стальной переход — это деталь, предназначенная для плавного изменения диаметра трубопровода. Основная задача этого элемента — минимизировать потери давления при сужении потока и исключить турбулентность. Снабженцы в Алматы часто сталкиваются с дилеммой: заказать стандартный концентрический вариант или переплатить за эксцентрический. Выбор зависит не от бюджета, а от пространственной ориентации трубы и физики транспортируемой среды.
Концентрические и эксцентрические переходы: в чем принципиальная разница
Геометрия перехода определяет распределение веса жидкости и воздуха внутри системы. Концентрические переходы (КП) имеют форму симметричного усеченного конуса, где центры входного и выходного отверстий лежат на одной оси. Такие детали используются преимущественно в вертикальных стояках отопления и водоснабжения. В вертикальном положении поток распределяется равномерно по всему периметру, что исключает перекос нагрузок на опоры.
Эксцентрические переходы (ЭП) имеют смещенную ось: одна сторона детали остается плоской (прямолинейной). Этот тип незаменим для горизонтальных участков трубопроводов. В горизонтальных линиях крайне важно избежать образования «воздушных мешков» при сужении трубы вверх или застоя жидкости при сужении вниз. Установка эксцентрического перехода нижней плоской стороной (по «нижней образующей») позволяет полностью опорожнять систему при ремонте, а установка плоской стороной вверх («по верхней образующей») исключает скопление газов, что критично для насосных станций Алматы.
ГОСТ 17378-2001 и выбор марки стали для Казахстана
Основным документом, регламентирующим производство бесшовных приварных переходов в СНГ, является межгосударственный стандарт ГОСТ 17378-2001. Согласно этому нормативу, детали изготавливаются методом штамповки или протяжки, что гарантирует отсутствие продольного шва и высокую устойчивость к давлению до 16 МПа (160 бар). На складах АТЛАНТ МАРКЕТ в Алматы представлены изделия из двух основных марок стали, выбор которых зависит от условий эксплуатации объекта.
- Сталь 20 — качественная углеродистая сталь, стандарт для внутренних систем отопления и водоснабжения с температурой среды до +450°C. Она обладает отличной свариваемостью и достаточной прочностью для городских сетей.
- Сталь 09Г2С — низколегированная сталь, незаменимая для наружных сетей и объектов в северных регионах Казахстана или высокогорных районах Алматинской области. Главное преимущество этой марки — сохранение пластичности при температурах до -70°C, что предотвращает хрупкое разрушение металла при зимних просадках грунта.
| Параметр выбора | Концентрический переход | Эксцентрический переход |
|---|---|---|
| Основная сфера применения | Вертикальные трубопроводы | Горизонтальные трубопроводы |
| Расположение осей отверстий | Совпадают (симметрично) | Смещены относительно друг друга |
| Риск образования пробок | Высокий на горизонтальных участках | Минимальный при правильном монтаже |
| Способ монтажа | Встык под сварку | Встык под сварку |
Типичные ошибки при закупке и монтаже переходов
Частая ошибка неопытных закупщиков — игнорирование толщины стенки перехода. Согласно ГОСТ, переход должен соответствовать по толщине стенки стыкуемым трубам. Если заказать деталь с тонкой стенкой на магистраль с высоким давлением, она станет «слабым звеном», где первым произойдет разрыв при гидроударе. На металлобазах ATLANT MARKET в Каскелене и Талдыкоргане мы всегда рекомендуем сверять паспортные данные труб с характеристиками фитингов.
Вторая проблема — неправильная ориентация эксцентрического перехода. При монтаже всасывающей линии насоса переход должен устанавливаться плоской стороной вверх. Если поставить его конусом вверх, в верхней точке образуется воздушный пузырь, который при попадании в насос вызовет кавитацию и быстрый износ крыльчатки. В системах канализации и вязких сред, наоборот, плоская сторона должна быть снизу, чтобы не создавать порога для осадка.
Итог: чеклист закупки для снабженца
Перед тем как сформировать заказ на детали трубопровода, убедитесь, что вы учли все параметры. Для успешной сдачи объекта технадзору и безаварийной работы системы проверьте спецификацию на соответствие следующим пунктам:
- Тип геометрии: ЭП для горизонтали, КП для вертикали.
- Марка стали: Сталь 20 для стандартных условий, 09Г2С для работы на морозе или под землей.
- Размеры: Ду (DN) входа и выхода, а также толщина стенки S.
- Наличие сертификата: подтверждение соответствия ГОСТ 17378-2001 обязательно для приварных деталей.
В компании АТЛАНТ МАРКЕТ вы можете укомплектовать проект не только переходами, но и сопутствующими деталями. Мы рекомендуем ознакомиться с нашими материалами о выборе стальных отводов и тройников, а также изучить гид по стальным фланцам для сборки разъемных узлов. Склад в Алматы обеспечивает быструю отгрузку всех позиций сортамента для объектов любой сложности по всему Казахстану.
Можно ли заменить эксцентрический переход концентрическим на горизонтальном участке?
В исключительных случаях на ненапорных линиях или при малом расходе это допустимо, но в магистральных сетях отопления и водоснабжения это приведет к завоздушиванию системы и невозможности полного слива воды, что является нарушением строительных норм.
Почему штампованные переходы лучше сварных?
Бесшовные штампованные переходы по ГОСТ 17378 не имеют зон термического влияния шва, что делает их изотропными — прочность металла одинакова в любой точке. Сварные (секторные) переходы допустимы только для больших диаметров и низкого давления.
Как проверить качество перехода при приемке в Алматы?
Осмотрите внутреннюю поверхность на отсутствие трещин и закатов, проверьте плоскостность торцов (они должны быть строго перпендикулярны оси или иметь правильный угол фаски под сварку) и сверьте маркировку на теле детали с заводским сертификатом.
