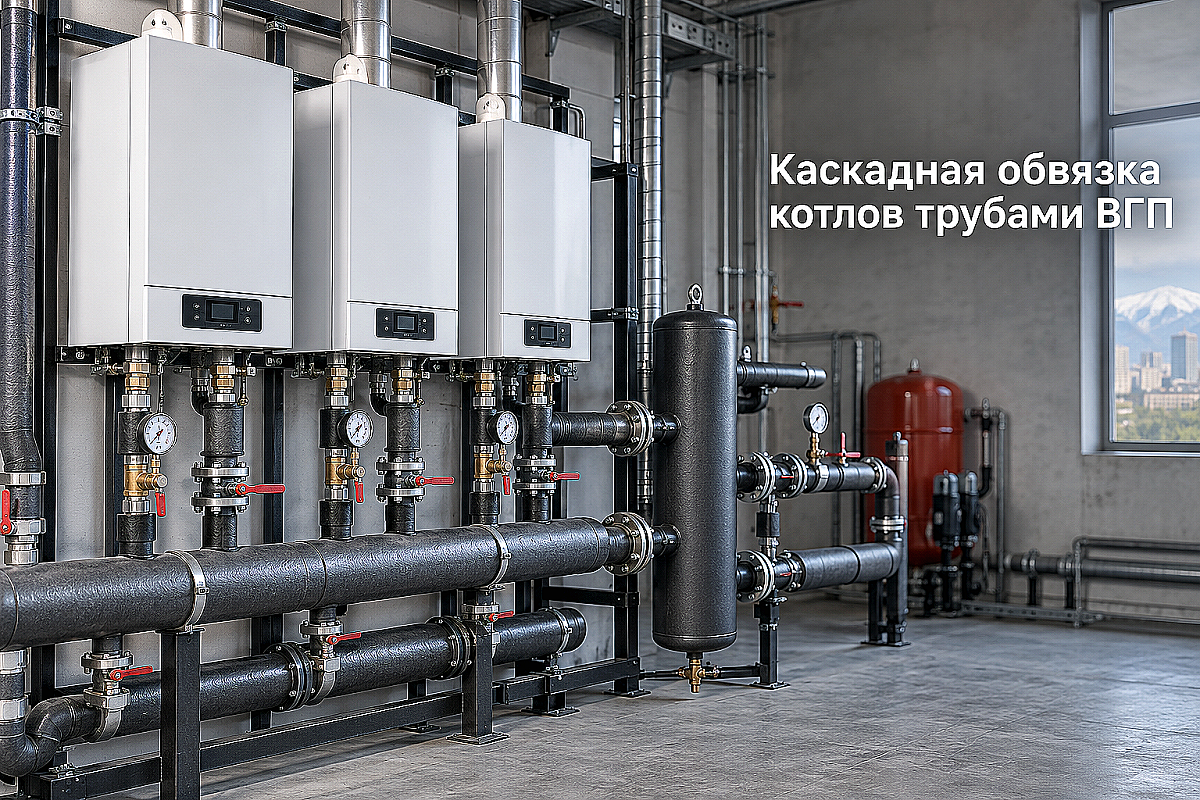

Установка каскада из двух, трех или четырех настенных либо напольных котлов вместо одного сверхмощного агрегата стала базовым стандартом для коттеджей площадью от 350 м², гостиниц, ресторанов и производственных цехов в предгорных районах Алматы (Ремизовка, Медеу, Баганашыл, Каскелен). В межсезонье один котел мощностью 30–50 кВт модулирует пламя на 15–20% своей мощности, исключая циклический перерасход газа (тактование), а при пиковых зимних морозах до −25 °C автоматика ступенчато подключает остальные ступени каскада. Однако надежность этой схемы напрямую зависит от физической жесткости и гидравлической корректности первичного коллекторного контура.

Использование тонкостенных полимерных или полипропиленовых труб в первичном котловом кольце каскада несет критические риски. При аварийной остановке циркуляционного насоса на одной из ступеней температура теплоносителя в теплообменнике работающего котла мгновенно подскакивает до +95…+105 °C. Полимеры при таких температурах теряют прочность, провисают и создают заужения прохода на обжимных фитингах. Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 обыкновенной и усиленной серий обеспечивает абсолютную формоустойчивость, выдерживает рабочее давление до 1,6–2,5 МПа и исключает проникновение диффузионного кислорода в систему отопления.

Принципы каскадной схемы и расчет диаметров каскадного коллектора

Главная инженерная задача при каскадной обвязке — обеспечить равные гидравлические условия для каждого котла вне зависимости от того, работает одна ступень или задействованы все одновременно. Каскадный коллектор (подающая и обратная магистрали, объединяющие котлы) рассчитывается по принципу суммирования расходов теплоносителя. Скорость движения теплоносителя в распределительном коллекторе не должна превышать 0,6–0,8 м/с, чтобы исключить динамический шум и не создавать взаимного влияния насосов.

Для ориентировочного подбора сечения общего бруса коллектора применяется гидродинамическое правило суммы площадей: внутреннее сечение сборного коллектора должно быть не меньше суммы внутренних сечений подводящих патрубков всех одновременно работающих котлов. При ступенчатом подключении котлов коллектор может иметь переменное (нарастающее) сечение, либо изготавливаться из трубы единого максимального диаметра по всей длине, что существенно упрощает сварочные работы на объекте.

Суммарная тепловая мощность каскада, кВтСостав каскада (кол-во × мощность)Суммарный расход теплоносителя (ΔT=20°C), м³/чДиаметр котлового подключения, Ду (мм)Расчетный диаметр каскадного коллектора ВГП, ДуТолщина стенки трубы ВГП по ГОСТ 3262-75, мм
50–602 × 25–30 кВт2,15–2,58Ду 25 (1")Ду 40 (1½")3,5
70–903 × 25–30 кВт3,01–3,87Ду 25 (1")Ду 50 (2")3,5
100–1202 × 50–60 кВт4,30–5,16Ду 32 (1¼")Ду 50 (2")3,5
150–1603 × 50 кВт / 4 × 40 кВт6,45–6,88Ду 32 (1¼")Ду 65 (2½")4,0
200–2404 × 50–60 кВт8,60–10,32Ду 32 / Ду 40Ду 80 (3")4,0
300–4004 × 75–100 кВт12,90–17,20Ду 50 (2")Ду 100 (4")4,5

При изготовлении коллекторного бруса на базе стальных водогазопроводных труб ВГП патрубки врезаются с межосевым расстоянием не менее 250–350 мм. Это пространство необходимо для беспрепятственного монтажа отсечной запорной арматуры, сетчатых фильтров и разъемных сгонов с накидными гайками.

Гидравлическая увязка: гидрострелка, обратные клапаны и защита от паразитной циркуляции

При отключении одного из котлов каскада (например, ведущий котел работает на 40%, а ведомый остановлен автоматикой) возникает явление паразитной рециркуляции. Насос работающего котла или насосы вторичных отопительных контуров начинают прокачивать горячий теплоноситель в обратном направлении через теплообменник отключенного котла. В результате выключенный котел превращается в радиатор, выбрасывая накопленное тепло через свой дымоход на улицу и снижая общий КПД котельной на 15–25%.

Для предотвращения паразитных потоков на обратной линии каждого котла перед врезкой в общий каскадный коллектор обязательно монтируется пружинный обратный клапан с металлическим или термостойким EPDM-седлом. Применение клапанов гравитационного типа (лепестковых) в каскадах не рекомендуется, так как они обладают высокой инерционностью и могут неплотно закрываться при малых перепадах давления.

  • Гидравлический разделитель (гидрострелка): каскад котлов обязан работать на первично-вторичную схему через вертикальную гидрострелку из стальной трубы ВГП. Гидрострелка разделяет переменный котловой расход и независимые расходы вторичных веток (радиаторы, теплый пол, вентиляция, бассейн), предотвращая гидродинамический конфликт насосов.
  • Защита от шлама и воздуха: перед входом в каждый теплообменник на котловой обратке устанавливается косой сетчатый фильтр грубой очистки, а в верхних точках подающего коллектора монтируются автоматические воздухоотводчики с отсечными клапанами.
  • Сервисная ремонтопригодность: каждый котел оснащается парой полнопроходных шаровых кранов и сливным краном со штуцером, что позволяет полностью отключить, промыть или демонтировать неисправный агрегат без остановки отопления здания.

Типичные ошибки при монтаже каскада из труб ВГП и сейсмозащита в Алматы

Первая распространенная ошибка — подключение котлов разной мощности в каскадный коллектор без предварительной гидравлической балансировки. Если в одну гребенку врезаны котел на 50 кВт и котел на 28 кВт с встроенными насосами разного напора, более мощный насос неизбежно передавливает слабый, провоцируя аварийную остановку менее мощного агрегата по перегреву. В таких случаях на котловых ветках предусматривают ручные балансировочные клапаны или переходят на внешнее насосное управление через частотные регуляторы.

Вторая критическая ошибка — жесткое защемление стального каскадного коллектора в строительные конструкции котельной без учета сейсмичности Алматинского региона (9–10 баллов по СН РК 2.03-30-2017). Котлы навешиваются на несущие стены, а тяжелый стальной коллектор жестко крепится к полу. При подземных толчках взаимное смещение стены и пола срезает резьбовые патрубки котлов. Чтобы исключить аварию, обвязка должна иметь пространственную гибкость: коллектор крепится на консольные опоры с резиновыми виброизоляторами, а подключение к котлам выполняется с упругими компенсационными коленами либо через сертифицированные сильфонные вибровставки из нержавеющей стали.

Часто задаваемые вопросы

Можно ли использовать трубу ВГП без оцинковки (черную) для каскадной котельной?

Да, в закрытых системах отопления с нейтральным бескислородным теплоносителем черная стальная труба ВГП по ГОСТ 3262-75 является основным конструкционным материалом. В отсутствие свободного кислорода скорость внутренней коррозии составляет менее 0,01 мм в год. Снаружи труба покрывается термостойким антикоррозийным грунтом (ГФ-021) и эмалью.

Как правильно расположить подающий и обратный каскадные коллекторы?

Коллекторы монтируются параллельно друг над другом либо горизонтально на опорных стойках. Подающий коллектор традиционно располагают сверху, обратный — снизу. Расстояние между осями коллекторов выдерживают в пределах 200–300 мм, чтобы обеспечить удобный доступ ключом к разъемным соединениям арматуры и термоизоляции труб скорлупами из минеральной ваты или вспененного каучука.

Какое минимальное расстояние выдерживать от котла до первого сварного стыка?

Резьбовой патрубок котла соединяется с трубопроводом через разъемную муфту («американку») с плоским паронитовым или фторопластовым уплотнением. Сварной шов на стальной трубе ВГП должен располагаться на расстоянии не менее 100–150 мм от резьбового фитинга, чтобы исключить температурное выгорание уплотнителя при проведении электродуговой сварки.

Что взять с собой к закупке

При комплектации объекта котельного оборудования в Алматы рекомендуем заранее подготовить спецификацию с указанием условных проходов (Ду), толщины стенки и монтажной длины хлыстов. На складах компании ATLANT MARKET в Алматы (а также на филиалах в городах Талдыкорган и Каскелен) всегда в наличии сертифицированная трубная продукция заводского качества с услугой точной нарезки в проектный размер и оперативной доставкой по Казахстану.

  • Стальные трубы ВГП по ГОСТ 3262-75: Ду 25, Ду 32, Ду 40, Ду 50, Ду 65 и Ду 80 обыкновенной и усиленной серий для коллекторных блоков и стояков.
  • Крутоизогнутые приварные отводы 90° по ГОСТ 17375-2001 соответствующих диаметров для формирования разворотов и компенсационных петель.
  • Стальные приварные фланцы по ГОСТ 33259-2015 (Ру 10 / Ру 16) и плоские паронитовые прокладки ПОН-Б для фланцевой арматуры и гидрострелок.
  • Резьбовые заготовки из стальных труб (сгоны, приварные резьбы, бочата по ГОСТ 8969-75) для монтажа запорных кранов и сетчатых фильтров.
  • Профильные трубы и стальные равнополочные уголки для сборки напольных и настенных рам крепления коллекторных групп.

Правильный инженерный расчет и качественные материалы первичного кольца гарантируют безаварийную службу каскадной котельной на протяжении десятилетий. Для более детального изучения нюансов подбора рекомендуем ознакомиться с нашим практическим руководством по обвязке котлов стальными трубами ВГП.
