Случайный наезд трехтонного дизельного или электрического вилочного погрузчика на опорную колонну склада, стойку паллетного стеллажа или створку секционных ворот в логистических центрах Алматы и прилегающих индустриальных зонах приводит к моментальной потере несущей способности конструкций. Попытка установить защитные отбойники из тонкостенных профильных труб сечением 40х40 или 60х40 мм оборачивается срезом анкеров и смятием ограждения при первом же касании техникой на скорости 5–8 км/ч.
Стальная водогазопроводная труба (ВГП), изготовленная по ГОСТ 3262-75, благодаря круглому сечению и усиленной стенке от 3,5 до 4,5 мм эффективно перераспределяет динамическую энергию удара по касательной траектории. В отличие от тонкостенных прямоугольных профилей, круглая труба не имеет концентраторов напряжений в виде острых углов, что исключает ее мгновенный излом при столкновении с колесом или мачтой складской техники.
Механика удара: почему круглая труба ВГП эффективнее профиля
Кинетическая энергия движущегося погрузчика массой 3,5–4,5 тонны с грузом на стандартной технологической скорости цеха (около 2–2,5 м/с) достигает 7–14 кДж. При ударе о плоскую грань квадратной стойки вся нагрузка передается в локальную точку контакта, вызывая потерю местной устойчивости полки и изгиб анкерной пластины.
При соприкосновении колеса техники с цилиндрической поверхностью трубы ВГП вектор силы раскладывается на нормальную и тангенциальную составляющие. Круглая форма заставляет погрузчик плавно соскальзывать вдоль защитного барьера, уменьшая пиковое динамическое воздействие на основание в 1,8–2,4 раза по сравнению с прямоугольным профилем.
Для максимальной жесткости в зонах интенсивного движения погрузочной техники в логистических парках Казахстана внутреннюю полость стальной трубы ВГП после монтажа нередко заполняют тяжелым мелкозернистым бетоном класса В20–В25 (М250–М300). Бетонное ядро полностью исключает локальное сплющивание металлической стенки при прямом таранном ударе вилами или массивным противовесом кара.
Сортамент труб ВГП по ГОСТ 3262-75 для защитных конструкций
Для изготовления силовых колесоотбойников, защиты колонн и стеллажных рядов применяются водогазопроводные трубы усиленной и обыкновенной серий с условным проходом от Ду 50 до Ду 100. При проектировании высоты ограждения учитывают клиренс и диаметр колес обслуживающего транспорта: для легковых автомобилей в подземных паркингах высота оси трубы составляет 100–150 мм от пола, для складских ричтраков и погрузчиков — 200–350 мм, а для грузовых рамп под фуры — 400–500 мм.
В классификации толщины стенки труб ВГП по ГОСТ 3262-75 усиленная группа металлопроката обеспечивает наибольший запас прочности на изгиб при сохранении отличной свариваемости углеродистых марок стали Ст2сп, Ст3сп и Ст3пс.
| Условный проход трубы (Ду) | Наружный диаметр, мм | Толщина стенки (усиленная), мм | Масса 1 м трубы, кг | Рекомендуемая зона защиты на объекте |
|---|---|---|---|---|
| Ду 50 (2") | 60,0 | 4,0 | 5,52 | Парковочные места легковых авто, разделение пешеходных дорожек склада |
| Ду 65 (2 1/2") | 75,5 | 4,0 | 7,05 | Ограждение стоек легких полочных стеллажей, защита гидрантов и щитов |
| Ду 76 (по наружному) | 76,0 | 4,0–4,5 | 7,10–7,93 | Колесоотбойники паркингов ТРЦ, защита углов стен и въездных пандусов |
| Ду 80 (3") | 88,5 | 4,0–4,5 | 8,34–9,32 | Защита тяжелых паллетных стеллажей, рам ворот, колонн от ричтраков |
| Ду 100 (4") | 114,0 | 4,5 | 12,15 | Разгрузочные рампы дебаркадеров, защита колонн от тяжелых погрузчиков 5 т |
На складах компании ATLANT MARKET в Алматы доступен широкий сортамент черных и оцинкованных стальных труб ВГП, а также сортового металлопроката с услугой нарезки в проектный размер и быстрой отгрузкой на объекты города, Каскелена и Талдыкоргана.

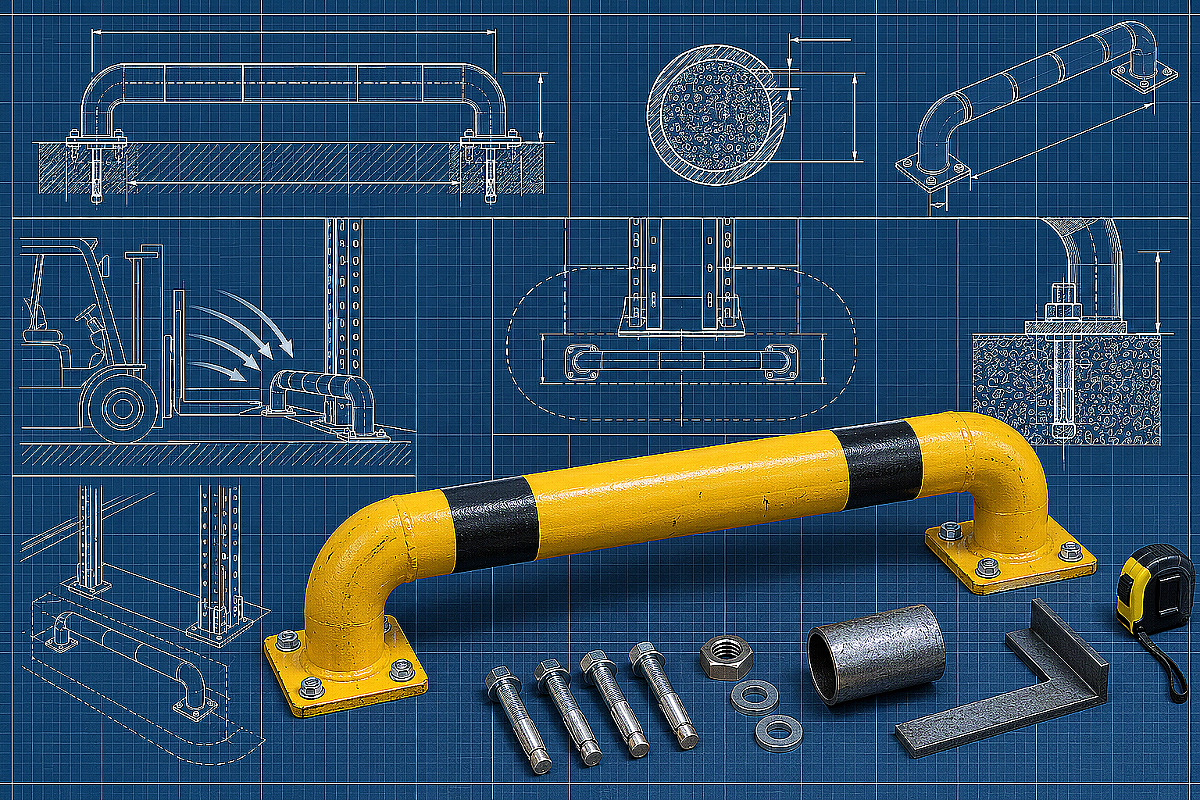

Способы монтажа и узлы крепления колесоотбойников
Надежность защитного ограждения на 70% зависит от качества анкеровки в бетонное основание пола. В практике промышленного строительства Казахстана применяются три основных конструктивных решения монтажа барьеров из труб ВГП:
- Фланцевое крепление на химические или распорные анкеры. К вертикальным опорным ножкам отбойника приваривается опорный стальной фланец (пятка) толщиной 8–12 мм с 3–4 отверстиями. Для крепления в монолитную плиту пола толщиной от 150 мм используются анкерные болты М12–М16 с глубиной заделки от 100 до 140 мм. Этот способ оптимален для действующих складов, где недопустимо повреждение гидроизоляции или топпингового слоя пола.
- Монтаж в закладные стаканы с бетонированием. В полах на стадии заливки или методом алмазного бурения формируются гильзы диаметром на 40–60 мм больше диаметра трубы. Стойка отбойника опускается в приямок на глубину 150–250 мм и заливается безусадочным высокопрочным цементным раствором. Такой узел выдерживает максимальные срезающие нагрузки.
- Замкнутые защитные кольца вокруг колонн. Ограждение собирается в виде замкнутого многоугольника или кольца из гнутых секторов труб ВГП, охватывающих несущую железобетонную или металлическую колонну. При столкновении энергия рассеивается по всему замкнутому периметру металлоконструкции без передачи критического усилия на саму колонну.
Если на объекте планируется комплексное обустройство складского пространства, защитные отбойники часто проектируют в единой связке с инженерными решениями из раздела расчета стеллажей из профильной трубы для формирования безопасных проездов и технологических зон.
Антикоррозийная обработка и сигнальная разметка
Условия эксплуатации колесоотбойников на открытых рампах и в неотапливаемых паркингах Алматы характеризуются постоянным воздействием влаги, грязи и дорожных противогололедных реагентов, заносимых на колесах транспорта в зимний период. Для долговечной службы металлоконструкции требуется многослойная защитная обработка.
Перед нанесением финишного покрытия поверхность черной трубы ВГП зачищается от окалины и следов ржавчины до степени Sa 2.5, после чего покрывается антикоррозийным эпоксидным или полиуретановым грунтом толщиной не менее 60–80 мкм. Для открытых площадок с агрессивной средой оптимально использовать предварительно оцинкованный прокат, свойства которого подробно описаны в материале о выборе стальных труб ВГП по ГОСТ 3262-75.
В соответствии с нормами промышленной безопасности и ГОСТ 12.4.026 на защитные барьеры и колесоотбойники наносится сигнальная маркировка: чередующиеся под углом 45 градусов контрастные полосы ярко-желтого (RAL 1023) и глубокого черного (RAL 9005) цветов шириной 100–150 мм. На торцах труб обязательно привариваются сферические металлические заглушки либо устанавливаются ударопрочные резиновые демпферы, предотвращающие травмирование персонала и повреждение шин техники.
Типичные ошибки при проектировании и монтаже отбойников
Нарушение технологии изготовления и закупки металлопроката приводит к аварийному выходу защитных систем из строя при минимальных эксплуатационных нагрузках:
- Использование тонкостенной электросварной прямошовной трубы вместо ВГП. Трубы с толщиной стенки 1,5–2,0 мм сминаются даже при ручном наезде гидравлической тележки (рохли) с грузом 1,5 тонны, требуя полной переделки узла.
- Слишком длинные безопорные пролеты. Горизонтальная балка отбойника из трубы Ду 76–80 без промежуточных стоек на пролете свыше 2,5–3,0 метров теряет жесткость и прогибается до контакта с защищаемым стеллажом.
- Слабая анкерная пластина. Использование фланцев толщиной менее 6 мм приводит к выгибанию металла «тарелкой» и вырыванию крепежа при боковом рывке.
- Отсутствие торцевых заглушек. Попадание мусора, влаги и моющих растворов внутрь незаглушенной трубы вызывает ускоренную коррозию сварного шва изнутри.
Часто задаваемые вопросы
Какая труба ВГП лучше подходит для колесоотбойников паркинга: Ду 76 или Ду 100?
Для стандартных легковых паркингов в торговых центрах и жилых комплексах Алматы оптимальна труба Ду 76 (или Ду 65) с толщиной стенки 4,0 мм. Труба Ду 100 применяется на складах с тяжелыми погрузчиками или на рампах разгрузки грузового транспорта.
Нужно ли бетонировать внутреннюю полость трубы колесоотбойника?
Бетонирование обязательно для зон повышенного риска: торцов стеллажных рядов, защитных стоек ворот и колонн в узких проездах логистических комплексов, где возможен прямой удар тяжелого погрузчика.
На каком расстоянии от стены или стеллажа монтируют трубу отбойника?
Рекомендуемый нормативный зазор между защищаемой конструкцией и наружной гранью трубы составляет от 100 до 150 мм. Это расстояние компенсирует упругую деформацию барьера и габариты выступающего за колеса груза.
Какой шаг между опорными стойками колесоотбойника считается надежным?
Оптимальное расстояние между вертикальными опорами составляет от 1,5 до 2,0 метров. Превышение шага более 2,5 метров требует перехода на больший типоразмер трубы (Ду 80–100) во избежание провисания и изгиба конструкции.
Что взять с собой к закупке
Для надежного обустройства защитных барьеров на складе или паркинге снабженцу необходимо сформировать комплектную спецификацию:
- Стальная труба ВГП усиленной серии по ГОСТ 3262-75 требуемого условного прохода (Ду 65, Ду 76, Ду 80 или Ду 100);
- Горячекатаный стальной лист толщиной 8–10 мм для раскроя опорных фланцев (пяток);
- Стальные крутоизогнутые отводы 90 градусов соответствующего диаметра для формирования поворотов и безопасных торцевых спусков;
- Анкерные болты (распорные или химические капсулы) диаметром М12–М16 с шайбами увеличенного диаметра;
- Антикоррозийный грунт и полиуретановая износостойкая эмаль сигнальных цветов (желтый RAL 1023, черный RAL 9005).
Точный расчет сортамента и комплектация заказа на металлобазе ATLANT MARKET гарантируют соответствие защитных металлоконструкций регламентам промышленной безопасности Казахстана и долгий срок службы объекта.
