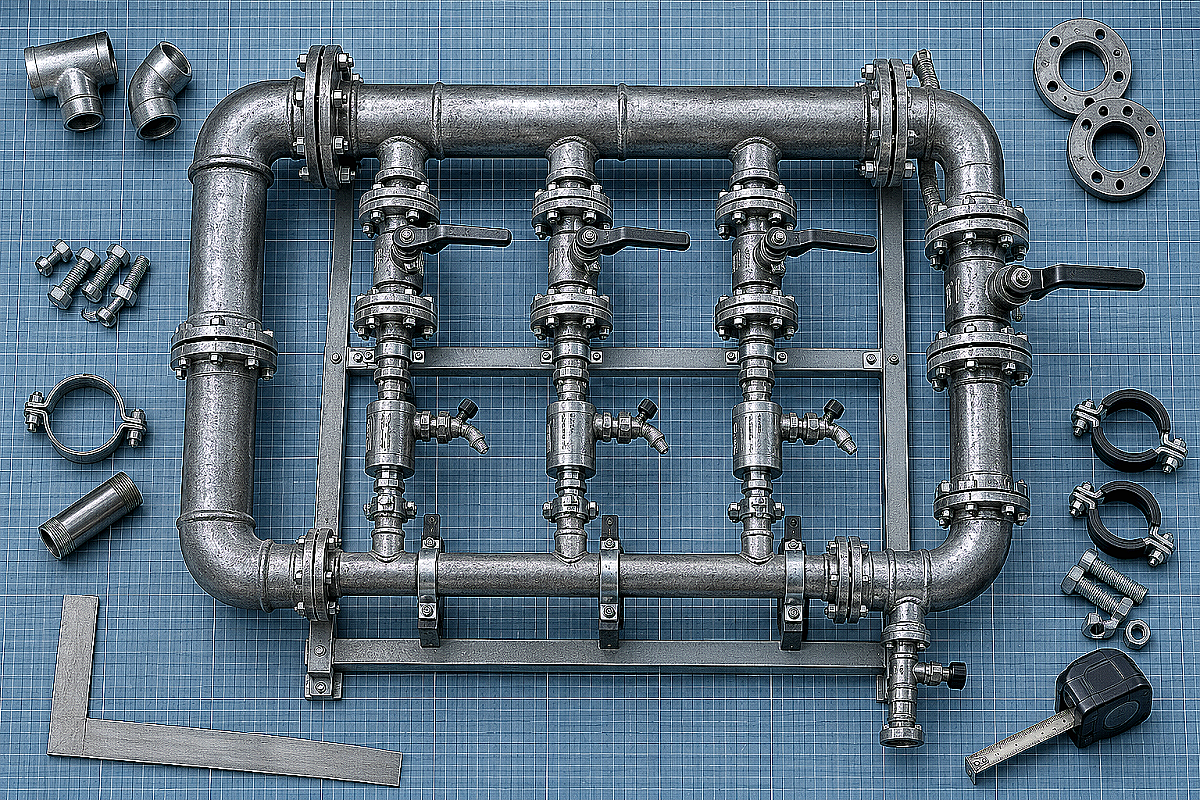

Бесперебойное производство товарного бетона и строительных растворов на бетоносмесительных установках (БСУ) и растворобетонных узлах (РБУ) в Алматы и Алматинской области требует жесткого соблюдения температурного и временного регламента дозирования компонентов. В зимний период и межсезонье для обеспечения требуемой температуры готовой смеси на выходе из смесителя (+20…+35 °C) в технологический цикл подается технологическая вода, нагретая до +60…+80 °C. Залповый впрыск сотен литров горячей воды за цикл длительностью 15–30 секунд создает резкие динамические и температурные перегрузки на распределительные коллекторы и дозаторы.

Попытка смонтировать технологические трубопроводы БСУ из тонкостенных полимерных материалов (полипропилена или сшитого полиэтилена) быстро приводит к аварии: высокая температура воды в сочетании с гидроударами от быстродействующих электромагнитных клапанов вызывает пластическую деформацию труб, провисание трасс и срыв фитингов. Стальная водогазопроводная труба (ВГП) усиленной и обыкновенной серий по ГОСТ 3262-75 выступает базовым конструкционным материалом для обвязки смесительных блоков, пароводяных нагревателей и дозаторов благодаря высокой кольцевой жесткости, устойчивости к кавитации и надежности резьбовых и сварных соединений.

Гидравлический расчет магистралей подачи горячей воды на дозаторы БСУ

Технологический цикл приготовления одного замеса бетона объемом от 0,5 до 2,0 м³ требует подачи от 80 до 350 литров воды за строго лимитированное время (не более 15–20 секунд). При таком прерывистом режиме мгновенный секундный расход воды многократно превышает среднее часовое потребление бетоносмесительного завода. Если заузить диаметр напорной трубы от проточного нагревателя или накопительного бака к весовому дозатору, время набора порции затягивается, что снижает общую часовую производительность завода и нарушает однородность перемешивания цементного вяжущего с заполнителями.

Для исключения чрезмерных потерь напора и предотвращения кавитационного шума скорость движения горячей воды в напорных стальных трубопроводах БСУ принимается в диапазоне 1,5–2,5 м/с. Расчет внутреннего диаметра подводящей трубы выполняется по формуле:

d = √( (4 · Q_сек) / (π · v) ), где Q_сек — пиковый секундный расход воды (м³/с), v — расчетная скорость потока (м/с).

Например, при замесе 1,0 м³ тяжелого бетона требуется подать 180 литров воды за 15 секунд, что соответствует секундному расходу 0,012 м³/с (12 л/с). При допустимой скорости потока 2,2 м/с расчетный внутренний диаметр составляет 83,3 мм. В данном случае проектируется стальная труба ВГП условного прохода Ду 80 (наружный диаметр 88,5 мм, толщина стенки 4,0 мм по ГОСТ 3262-75). Заужение этой линии до Ду 50 увеличило бы скорость потока до 5,6 м/с, порождая мощные гидроудары при каждом срабатывании отсечного дискового затвора или пневмоклапана.

Трубопроводы дозирования жидких химических добавок: выбор стали и защита от абразива

Современное производство бетонов высоких классов (В25–В45) и самоуплотняющихся смесей в условиях резко континентального климата Казахстана невозможно без применения комплексных химических модификаторов: пластификаторов на поликарбоксилатной основе, ускорителей твердения, противоморозных добавок (нитрит натрия, формиат натрия) и воздухововлекающих компонентов. Плотность жидких концентратов составляет 1,15–1,30 г/см³, а их химическая активность при постоянной циркуляции требует повышенного внимания к материалу труб.

Для обвязки расходных емкостей добавок, насосов-дозаторов и весовых емкостей применяются оцинкованные стальные трубы ВГП по ГОСТ 3262-75. Цинковое покрытие толщиной не менее 30 мкм защищает внутреннюю поверхность от окисления солевыми растворами, исключая образование ржавчины, которая забивает форсунки распыла в смесительной чаше. При монтаже линий добавок соблюдаются следующие технические требования:

  • Минимальный уклон распределительных линий составляет не менее 0,02 (2 см на 1 метр длины) в сторону расходной емкости или смесителя для исключения застойных зон и кристаллизации солей.
  • Радиус гиба трубных отводов на поворотах должен составлять не менее 3,5–4,0 наружных диаметров трубы для минимизации гидравлического сопротивления вязких растворов.
  • В узлах подключения насосов-дозаторов монтируются трехходовые краны со штуцерами для регламентной промывки линии горячей водой в конце каждой рабочей смены.
Узел технологической обвязки БСУРекомендуемый диаметр трубы ВГП (Ду)Серия стенки по ГОСТ 3262-75Рабочая среда и температураОсобенности монтажа и защиты
Магистраль подачи горячей воды в смесительДу 65 – Ду 100Обыкновенная / Усиленная (4,0–4,5 мм)Вода техническая, +60…+80 °CМонтаж с обратным клапаном и демпфером гидроударов
Линия циркуляции и подогрева воды в бакахДу 40 – Ду 50Обыкновенная (3,5 мм)Вода техническая, +40…+70 °CТеплоизоляция минеральной ватой с защитным кожухом
Трубопровод дозирования пластификаторовДу 20 – Ду 32Оцинкованная, обыкновенная (2,8–3,2 мм)Водные растворы добавок, +15…+30 °CУклон 0,02, штуцеры для промывки горячей водой
Линия пневмоуправления затворами БСУДу 15 – Ду 25Оцинкованная, усиленная (3,2–4,0 мм)Сжатый воздух, 0,6–0,8 МПаУклон к влагоотделителям, исключение конденсата
Коллектор аварийного гравитационного сливаДу 50 – Ду 80Обыкновенная (3,5–4,0 мм)Вода с остатками добавок, самотекПрямой сброс в дренажный приямок без сужений

Схемы аварийного гравитационного слива и защита трубопроводов от разморозки в Алматы

Одной из главных угроз для технологического оборудования БСУ в Алматы и предгорных районах (Каскелен, Талгар) являются ночные заморозки до −15…−25 °C при внезапной остановке завода или перебоях с электроснабжением. Если вода или жидкие добавки останутся в замкнутых участках труб даже на 1–2 часа, образование ледяных пробок приводит к разрыву корпусов электромагнитных клапанов, дозаторов и расходомеров. Надежная схема защиты базируется на сочетании активного обогрева и гравитационного самоопорожнения.

При проектировании технологической обвязки БСУ применяются проверенные инженерные решения:

  1. Устройство петли гравитационного самослива: Все горизонтальные участки напорных водоводов монтируются с постоянным уклоном не менее 0,015 в сторону автоматических сбросных клапанов нормально-открытого типа. При отключении питания клапан автоматически открывается, сбрасывая весь объем воды из трубной обвязки в утепленный дренажный приямок.
  2. Монтаж байпасных линий продувки сжатым воздухом: В верхних точках водоводов монтируются штуцеры подачи сжатого воздуха давлением 0,6 МПа через обратные клапаны. Это позволяет оператору БСУ за 10–15 секунд полностью продуть все распределительные рядки и форсунки смесителя в конце смены.
  3. Спутниковый электрообогрев саморегулирующимся кабелем: Трубопроводы дозирования жидких добавок и водоводы наружной прокладки оснащаются греющим кабелем мощностью 25–30 Вт/м, уложенным под слой негорючей минераловатной или базальтовой теплоизоляции толщиной не менее 50 мм.

Сравнение эксплуатационных качеств черного и оцинкованного проката для подобных систем подробно рассматривалось в нашем обзоре оцинкованных и черных труб ВГП, а точные параметры толщины стенки под динамические нагрузки приведены в материале про классы толщины стенки труб ВГП по ГОСТ 3262-75.

Что взять с собой к закупке стальных труб ВГП для БСУ

При комплектации материалами технологических линий бетонных заводов снабженцу необходимо сформировать заказ с учетом агрессивных эксплуатационных факторов. В заявку включаются:

  • Стальные трубы ВГП по ГОСТ 3262-75 обыкновенной серии (Ду 65–100) из стали Ст3сп/Ст20 для горячей воды и оцинкованные трубы (Ду 20–32) для линий химдобавок.
  • Стальные фланцы по ГОСТ 33259-2015 на номинальное давление Ру 1,6 МПа для монтажа запорной арматуры и узлов сопряжения с дозаторами.
  • Комплекты уплотнительных прокладок из термостойкого паронита ПОН-Б или этиленпропиленового каучука EPDM для горячей воды и химдобавок.
  • Полнопроходные стальные или латунные шаровые краны со спускными штуцерами для организации точек дренажа и продувки.

Металлобаза ATLANT MARKET в Алматы обеспечивает строительные и производственные предприятия Казахстана сертифицированным трубным прокатом по ГОСТ 3262-75 с заводскими паспортами качества. На центральном складе в Алматы и филиалах в Талдыкоргане и Каскелене доступна оперативная резка труб в монтажный размер и комплектация сортовым прокатом с отгрузкой в любой регион страны.

Часто задаваемые вопросы по обвязке БСУ трубами ВГП

Почему для подачи горячей воды на смеситель БСУ нельзя использовать полипропиленовые трубы PN25?

Полипропилен при температуре воды +70…+80 °C и циклическом давлении до 0,6–0,8 МПа резко снижает кольцевую жесткость, удлиняется и провисает между опорами. Кроме того, резкое закрытие отсечных клапанов порождает гидроудары с пиковым давлением свыше 1,5–2,0 МПа, что приводит к растрескиванию полипропиленовых фитингов и отрыву сварных муфт. Стальная труба ВГП выдерживает гидравлические удары без пластических деформаций.

Какую толщину стенки трубы ВГП выбрать для магистрали горячей воды БСУ — обыкновенную или усиленную?

Для прямых участков с рабочим давлением до 1,0 МПа достаточно обыкновенной серии с толщиной стенки 3,5–4,0 мм. Однако на участках перед пневмозатворами дозаторов, в узлах насосных байпасов и на коллекторах распределения рекомендуется монтировать усиленную серию (толщина стенки 4,5 мм для Ду 65–80), которая обладает повышенным запасом прочности против усталостной вибрации и кавитации.

Как защитить стальные трубы дозирования противоморозных добавок от внутренней коррозии?

Для солевых противоморозных добавок (формиат натрия, хлорид кальция, нитрит-нитрат) необходимо закупать стальные трубы ВГП с заводским горячим оцинкованием по ГОСТ 3262-75. Дополнительно технологическая схема должна предусматривать обязательную промывку трубопровода горячей водой под давлением в конце каждой рабочей смены.
