Прогрев неотапливаемых складских терминалов, строительных тепляков, автосервисов и производственных ангаров в Алматы и регионах Казахстана при отрицательных температурах требует высокой тепловой отдачи при минимальной себестоимости киловатта энергии. В условиях дефицита выделенной электрической мощности на площадке газовые тепловые пушки прямого нагрева, работающие на сжиженном углеводородном газе (смеси пропан-бутана), становятся безальтернативным решением благодаря мгновенному выходу на рабочий режим и стопроцентному коэффициенту полезного действия.
Однако эксплуатация газового теплового оборудования часто сопровождается типичными ошибками: замерзанием редукторов и баллонов при интенсивном испарении, образованием конденсата на поверхностях и риском отравления продуктами сгорания при недостатке приточной вентиляции. Для безопасной и экономичной работы снабженцу и прорабу необходимо точно рассчитывать потребность в сжиженном газе, правильно подбирать емкость баллонной группы и соблюдать технологические регламенты подключения.
Принцип прямого нагрева: теплотехника и химический состав продуктов сгорания
Газовые пушки прямого нагрева работают по принципу факельного сжигания смеси пропан-бутана непосредственно в воздушном потоке, нагнетаемом осевым вентилятором. Газ из баллона через понижающий редуктор подается на электромагнитный клапан и форсунку горелочного узла, где поджигается пьезоэлементом или электрическим разрядником. Поскольку теплообменник и дымоход в конструкции отсутствуют, 100% тепловой энергии сгорания топлива передается в помещение вместе с потоком горячего воздуха.
При полном сгорании 1 кг пропан-бутановой смеси выделяется около 12,8 кВт·ч (примерно 46 МДж) тепловой энергии, а продуктами реакции являются углекислый газ ($CO_2$) и водяной пар ($H_2O$). На каждый килограмм сожженного газа в воздух выделяется около 1,5–1,6 кг влаги. Это свойство необходимо учитывать при планировании отделочных работ: для поддержания технологических циклов гидратации при заливке бетона влажная среда полезна, однако при малярных и штукатурных работах избыточная влажность замедляет высыхание смесей и требует усиленного проветривания, о чем подробно рассказано в материале о правилах сушки бетона и стяжек тепловыми пушками.
Расчет тепловой мощности и расхода сжиженного газа
Подбор мощности газовой пушки выполняется на основе объема отапливаемого здания, разницы между требуемой внутренней и минимальной наружной температурами, а также коэффициента рассеяния ограждающих конструкций (коэффициента теплоизоляции здания):
$$Q = V \times \Delta T \times K / 860$$
где $V$ — объем помещения в кубических метрах (длина $\times$ ширина $\times$ высота), $\Delta T$ — температурный перепад между улицей и целевой температурой внутри объекта в градусах Цельсия, $K$ — коэффициент теплоизоляции (от 0,6 для энергоэффективных сэндвич-панелей до 3,0–4,0 для деревянных построек и брезентовых тепляков), а 860 — переводной коэффициент килокалорий в киловатты.
Для оценки расхода пропан-бутана и подбора емкости баллонов инженеры опираются на технические характеристики модельного ряда газовых пушек:
| Тепловая мощность, кВт | Производительность вентилятора, м³/ч | Расход газа, кг/ч (л/ч) | Ориентировочный объем прогрева ($K=2,0$), м³ | Минимальное число баллонов 50 л в связке (при −10 °C) |
|---|---|---|---|---|
| 10–15 | 300–400 | 0,75–1,15 (1,4–2,2) | 150–250 | 1 |
| 30 | 650–800 | 2,15–2,40 (4,1–4,6) | 500–700 | 2 |
| 50 | 1400–1600 | 3,60–4,00 (6,9–7,7) | 900–1200 | 3 |
| 70–75 | 2000–2300 | 5,20–5,80 (10,0–11,2) | 1400–1800 | 4–5 |
| 100 | 2800–3300 | 7,20–7,80 (13,8–15,0) | 2000–2600 | 5–6 |
Испарительная способность баллонов и борьба с обмерзанием
Самая распространенная проблема при работе газовых пушек средней и высокой мощности (от 30 до 100 кВт) в климате Казахстана — резкое падение мощности горелки и покрытие газового баллона слоем инея уже через 30–40 минут после запуска. Внутри баллона сжиженный газ находится в жидкой фазе, а для работы горелки требуется паровая фаза. Переход жидкости в газ сопровождается поглощением тепла из окружающей среды.
Естественная скорость испарения пропан-бутана из стандартного 50-литрового стального баллона ограничена площадью смоченной поверхности металла и температурой воздуха. При температуре наружного воздуха 0 °C один 50-литровый баллон способен стабильно отдавать не более 1,2–1,5 кг паровой фазы в час. При падении температуры до −10…−15 °C естественная испарительная способность снижается до 0,4–0,6 кг/ч.
Если пушка мощностью 50 кВт потребляет 3,8 кг/ч, подключение ее к одному баллону приводит к тому, что жидкий газ быстро переохлаждается ниже точки кипения бутана (−0,5 °C), давление в баллоне падает ниже 0,5 бар, пламя тухнет, а на дне емкости остается до 60% неиспарившегося жидкого бутана.

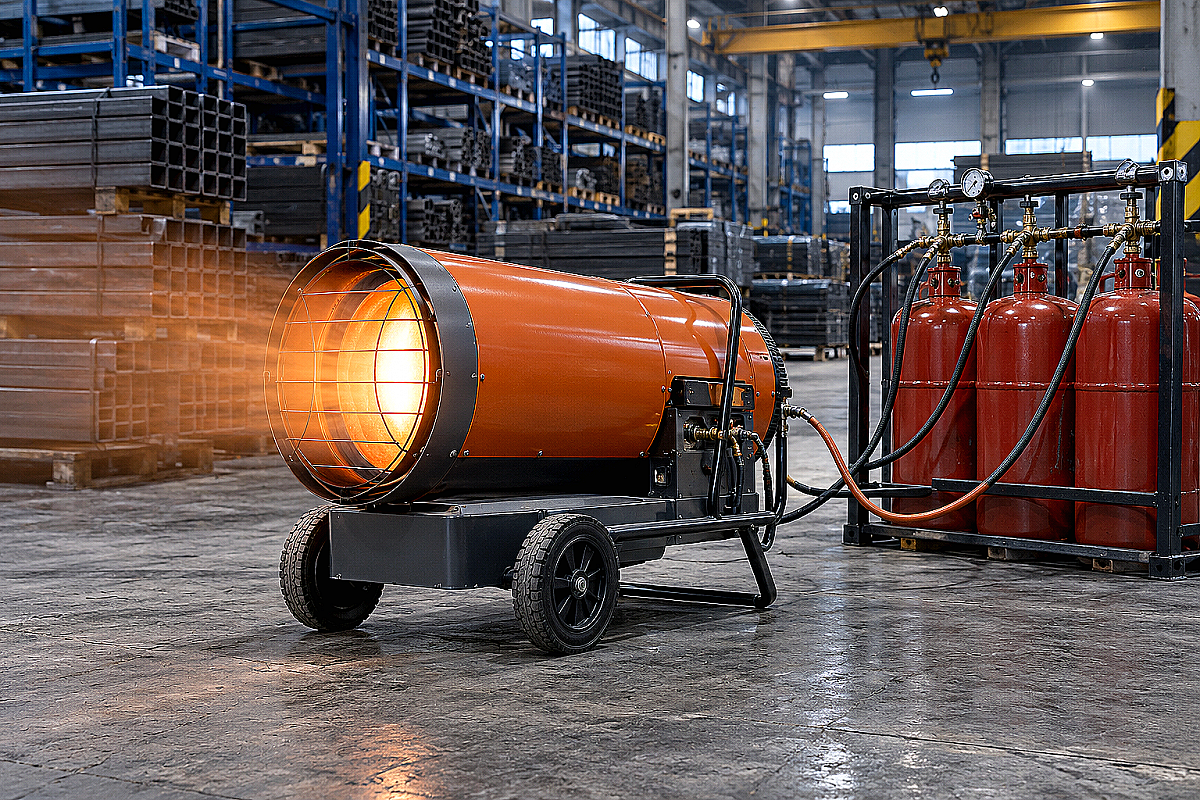

Сборка баллонной газовой рампы
Для компенсации дефицита испарения баллоны объединяют в параллельную группу — газовую рампу. При сборке рампы соблюдают строгие монтажные правила:
- Баллоны соединяются параллельно с помощью гибких резиновых рукавов высокого давления (ГОСТ 9356-75, класс I на давление до 0,63 МПа) или медных трубок через штуцеры с обратными клапанами, исключающими перетекание жидкой фазы между баллонами с разным остатком.
- Общий коллектор рампы подключается к пушке через регулируемый газовый редуктор коммерческого класса с манометром и диапазоном настройки давления от 0,5 до 2,0 бар (пропускной способностью не менее 6–10 кг/ч).
- Категорически запрещается отогревать обмерзшие баллоны открытым огнем, паяльными лампами или направлять горячий поток от тепловой пушки прямо на корпус емкостей. Допускается использование сертифицированных электрических нагревательных терморубашек (термопоясов) во взрывозащищенном исполнении с термостатом до +40 °C.
Вентиляция и противопожарные нормы на стройплощадках
Поскольку тепловые пушки прямого действия забирают кислород непосредственно из помещения и выбрасывают туда продукты горения, эксплуатация оборудования в закрытых непроветриваемых пространствах категорически запрещена. Нарушение воздухообмена приводит к накоплению угарного газа ($CO$), опасного для жизни персонала.
По нормам промышленной безопасности и СП РК на каждые 10 кВт тепловой мощности работающей газовой пушки необходимо обеспечить непрерывный приток свежего воздуха объемом не менее 25–30 м³/ч. В помещениях с естественной вентиляцией минимальная площадь открытых приточных проемов (фрамуг, ворот, вентиляционных продухов) рассчитывается из норматива 0,03 м² на каждый киловатт тепловой мощности генератора.
Безопасное размещение оборудования на объекте требует соблюдения минимальных расстояний: не менее 2,5–3,0 метров от сопла пушки до любых горючих конструкций и материалов по направлению выдува горячего воздуха, не менее 1,5 метров с боковых сторон и сзади для свободного забора воздуха вентилятором. Газовый баллон или рампа должны находиться на расстоянии не менее 1,5–2,0 метров от корпуса пушки и вне зоны действия теплового факела.
При выборе теплового оборудования для масштабных объектов строители нередко сравнивают газовые генераторы с жидкотопливными аналогами — ознакомьтесь с обзором дизельных пушек прямого и непрямого нагрева, а также с комплексным руководством по подбору тепловых пушек под условия Казахстана.
Частые ошибки при эксплуатации газовых тепловых пушек
Анализ сервисных обращений и аварийных ситуаций на строительных площадках Алматы показывает, что большинство сбоев происходит из-за типичных нарушений технологии монтажа газовых магистралей:
- Использование бытовых нерегулируемых редукторов: стандартный бытовой редуктор типа РДСГ («лягушка») рассчитан на фиксированное низкое давление 0,02–0,03 бар и расход до 1,2 кг/ч. Пушка мощностью 30–50 кВт требует среднего давления от 0,7 до 1,5 бар; при подключении через бытовой редуктор она не развивает и четверти мощности или вовсе гаснет.
- Наклон или переворачивание баллона: попытка «дожать» остатки газа путем опрокидывания баллона приводит к попаданию жидкой фракции углеводородов в газовый шланг и редуктор. При попадании жидкой фазы в горелку образуется неконтролируемый огненный факел длиной до 3–5 метров, разрушающий защитную решетку и создающий риск пожара.
- Применение некачественных шлангов: использование поливочных, кислородных или маслобензостойких шлангов, не предназначенных для сжиженных углеводородов, приводит к быстрому расслоению резины, вымыванию пластификаторов и утечкам газа по микротрещинам. Для пропана допускаются только рукава ГОСТ 9356-75 с текстильным каркасом и маркировкой оранжевой или красной полосой.
- Отсутствие контроля состава газовой смеси: заправка баллонов «летним» газом с высоким содержанием бутана (до 50–60%) при температуре ниже 0 °C делает невозможным стабильное испарение. Для зимнего периода в Казахстане требуется заправка зимней смесью СПБТ с содержанием пропана не менее 70–80%.
Часто задаваемые вопросы
Сколько часов непрерывно работает газовая пушка 30 кВт от одного баллона 50 л?
В 50-литровом баллоне содержится около 21,5 кг сжиженного газа (при заправке на 85% по нормам безопасности). Пушка мощностью 30 кВт расходует около 2,2 кг/ч. Теоретически газа хватает на 9,5–10 часов. Однако из-за падения скорости испарения при работе от одного баллона в холодном помещении давление упадет уже через 1,5–2 часа. Чтобы пушка отработала весь объем газа без снижения мощности, необходимо подключать ее к рампе минимум из двух параллельных баллонов.
Можно ли использовать газовую пушку прямого нагрева для жилых помещений?
Нет, газовые пушки прямого нагрева категорически запрещено использовать для постоянного отопления жилых комнат, где находятся люди. Продукты сгорания выбрасываются непосредственно в объем помещения, что приводит к выгоранию кислорода и риску отравления угарным газом. Такое оборудование предназначено исключительно для проветриваемых складов, гаражей, мастерских, ангаров и строительных площадок на этапе черновых работ.
Как правильно проверить герметичность соединений газового шланга и редуктора?
Проверка герметичности проводится исключительно обмыливанием всех резьбовых и штуцерных соединений мыльной пеной или специальным пенным аэрозолем-течеискателем при открытом вентиле баллона и закрытом клапане пушки. Появление надувающихся пузырей указывает на утечку. Категорически запрещается проверять герметичность открытым пламенем (спичками, зажигалкой).
Что взять с собой к закупке: чеклист комплектации
Для надежного развертывания системы обогрева на стройплощадке или складе сформируйте заказ со следующей обязательной спецификацией:
- Тепловая газовая пушка: с пьезоподжигом или автоматическим термостатом, термопарой безопасности и защитным термореле от перегрева.
- Газовые баллоны 50 л (ГОСТ 15860-84): поверенные стальные емкости в количестве, соответствующем мощности генератора и схеме рампы.
- Регулируемый редуктор высокого/среднего давления: с манометром и пропускной способностью под суммарный часовой расход пушки.
- Газовый рукав ГОСТ 9356-75 (класс I, пропан): бухта необходимого метража с внутренним диаметром 6,3 или 9,0 мм, рассчитанная на давление до 6,3 бар.
- Газовая рампа или тройники с обратными клапанами: латунные фитинги для параллельного объединения 2–4 емкостей в единый коллектор.
- Усиленные винтовые хомуты: оцинкованные червячные или силовые хомуты для надежной фиксации шлангов на штуцерах.
