Спуск персонала в технологические камеры глубиной от 2,5 до 6 метров для ручного открытия или закрытия запорной арматуры — одна из главных причин травматизма и задержек при локализации аварий на сетях водоснабжения и водоотведения Казахстана. В условиях Алматы, где перепады высот и глубина заложения самотечных и напорных коллекторов требуют строительства глубоких железобетонных камер, доступ к маховику задвижки часто затруднен из-за скопления грунтовых вод, стесненности или загазованности шахты метаном и углекислым газом.

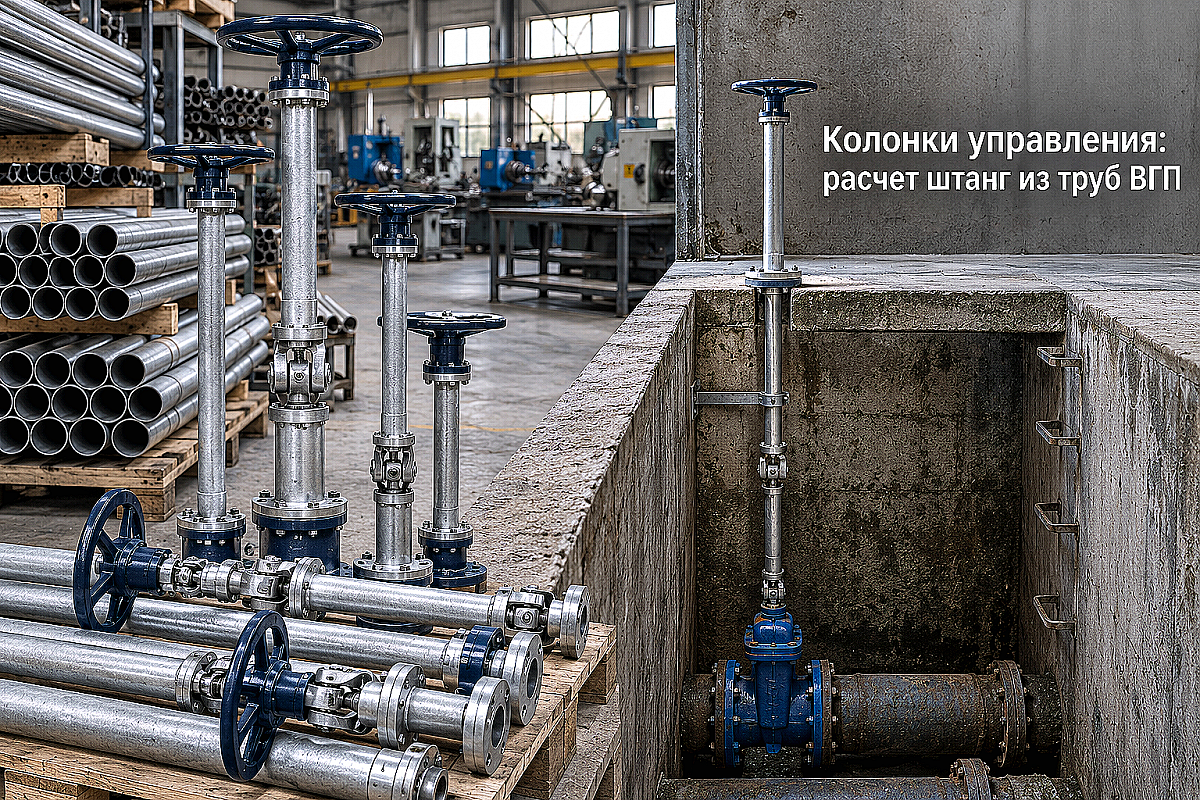

Установка колонок дистанционного управления по типовой серии 3.901-13 решает эту задачу: крутящий момент от маховика или электропривода передается на шпиндель задвижки через жесткую вертикальную штангу-удлинитель. Изготовление промежуточных штанг из стальных водогазопроводных (ВГП) труб по ГОСТ 3262-75 обеспечивает оптимальное соотношение крутильной жесткости, низкого собственного веса и устойчивости к знакопеременным нагрузкам без риска скручивания вала.
Конструкция колонок управления серии 3.901-13 и роль труб ВГП
Колонка дистанционного управления представляет собой сборный узел, состоящий из напольной подставки с маховиком (или фланцем под электропривод), промежуточной штанги-удлинителя, шарнирных узлов компенсации несоосности и переходной муфты, надеваемой на квадрат шпинделя арматуры. Главная деталь всего механизма — промежуточная штанга, которая передает крутящий момент от 80 до 1200 Н·м на глубину до нескольких метров.
Использование сплошного стального круга для штанг длиной более 3 метров нерационально: массивная цельнометаллическая штанга создает избыточную осевую нагрузку на опорные подшипники задвижки и требует установки тяжелых разгрузочных подвесов. Стальная труба ВГП усиленной или обыкновенной серии благодаря кольцевому сечению обладает полярным моментом сопротивления, практически равным сплошному кругу аналогичного диаметра, но весит в 2,5–3,5 раза меньше.
На складе ATLANT MARKET в Алматы для сборки удлинителей колонок закупают трубы ВГП с толщиной стенки от 3,2 до 4,5 мм, что исключает появление остаточных пластических деформаций кручения при срыве прикипевшего клина задвижки с седла.
Расчет крутящего момента и подбор диаметра трубы ВГП
Основным расчетным параметром при проектировании штанги-удлинителя является максимальный крутящий момент страгивания ($M_{\text{кр}}$), возникающий в момент отрыва затвора задвижки от уплотнительных колец при наличии одностороннего гидростатического давления. Если расчетное касательное напряжение в стенке трубы превысит предел текучести стали Ст3сп/Ст3пс, штанга получит остаточную пластическую закрутку, а указатель положения затвора на колонке начнет выдавать ложные показания.
Условие крутильной прочности трубчатого вала рассчитывается по формуле: $\tau = M_{\text{кр}} / W_p \le [\tau]$, где $W_p = \frac{\pi (D^4 - d^4)}{16D}$ — полярный момент сопротивления кольцевого сечения трубы ВГП, а $[\tau]$ — допускаемое касательное напряжение для стали (для Ст3 принимается равным 80–90 МПа с учетом динамического рывка).
| Условный проход задвижки (Ду, мм) | Момент страгивания затвора ($M_{\text{кр}}$, Н·м) | Рекомендуемый типоразмер трубы ВГП (ГОСТ 3262-75) | Наружный диаметр и толщина стенки трубы ($D \times s$, мм) | Полярный момент сопротивления ($W_p$, см³) | Максимально допустимая длина без промежуточной опоры (м) |
|---|---|---|---|---|---|
| Ду 50 – Ду 80 | 80 – 140 | ВГП Ду 25 (обыкновенная) | 33,5 × 3,2 | 2,18 | 2,5 |
| Ду 100 – Ду 150 | 160 – 320 | ВГП Ду 32 (усиленная) | 42,3 × 4,0 | 4,42 | 2,2 |
| Ду 200 – Ду 250 | 380 – 650 | ВГП Ду 40 (усиленная) | 48,0 × 4,0 | 6,04 | 2,0 |
| Ду 300 – Ду 400 | 750 – 1250 | ВГП Ду 50 (усиленная) | 60,0 × 4,5 | 10,72 | 1,8 |
При монтаже штанг длиной свыше 2,0–2,5 метров расчет на чистое кручение дополняется проверкой на продольно-крутильную устойчивость. Под действием собственного веса и осевого усилия при закрытии задвижки с невыдвижным шпинделем длинная тонкостенная труба склонна к боковому прогибу, поэтому серия 3.901-13 строго предписывает установку промежуточных стеновых направляющих кронштейнов.
Шарнирные узлы и компенсация несоосности при монтаже
На практике ось шпинделя задвижки в камере и ось напольной колонки на перекрытии редко совпадают с идеальной точностью до миллиметра. Неровности монолитного пола, монтажные допуски при установке арматуры на стальные приварные фланцы и сейсмические деформации грунта в Алматинской области приводят к угловой или линейной несоосности валов от 3° до 15°.
Попытка соединить несоосные валы жесткой прямой трубой приводит к заклиниванию резьбы шпинделя, ускоренному износу сальниковой набивки задвижки и колоссальному сопротивлению вращению маховика. Для надежной компенсации перекосов применяются специализированные узлы сопряжения:
- Карданный шарнир (шарнир Гука): обеспечивает передачу вращения при постоянном или переменном угле излома оси до 25–30°, устанавливается непосредственно над переходным колпаком задвижки и под головкой напольной колонки;
- Телескопическая шлицевая или шпоночная муфта: компенсирует вертикальные температурные и сейсмические смещения камеры относительно трубопровода в диапазоне ±50–100 мм;
- Стеновые направляющие опоры: удерживают трубчатую штангу от боковых биений, монтируются к анкерам на стенах камеры с шагом 1,8–2,5 м по нормам опор стальных трубопроводов;
- Защитный наружный кожух из тонкостенной трубы: устанавливается при прокладке штанги сквозь насыпной грунт вне строительной камеры для предотвращения защемления вала грунтовой массой.
Антикоррозийная защита штанг в сырых камерах Алматы
Микроклимат водопроводных камер и колодцев в нижней части Алматы (Жетысуский, Алатауский и Турксибский районы) характеризуется влажностью 95–100% и периодическим полным затоплением грунтовыми водами при сезонных подъемах горизонта. В таких условиях незащищенная углеродистая сталь покрывается слоем язвенной ржавчины со скоростью до 0,4–0,6 мм в год, что приводит к заклиниванию шарнирных сочленений и истончению стенки штанги.
Для обеспечения безаварийного срока службы колонок не менее 25–30 лет на объектах Казахстана применяется комплексная антикоррозийная подготовка. Наружная и внутренняя поверхности труб ВГП подвергаются горячему цинкованию по ГОСТ 9.307-89 с толщиной защитного слоя цинка не менее 60–80 мкм. При использовании черных труб ВГП металл очищается до степени Sa 2.5 и покрывается двумя слоями эпоксидного или полиуретанового грунта толщиной от 160 мкм.
Шарнирные пальцы, шплинты и крепежные болты карданных соединений изготавливаются из нержавеющей стали марок AISI 304 или 20Х13, а полости подвижных сочленений заполняются влагостойкими пластичными смазками с ингибиторами коррозии.
Типичные ошибки при проектировании и сборке колонок управления
Нарушения регламентов серии 3.901-13 и строительных норм при монтаже удлинителей шпинделей приводят к невозможности перекрыть поток при аварии. Снабженцам и монтажным бригадам следует исключать следующие инженерные просчеты:
- Замена трубы ВГП на тонкостенную мебельную или электросварную трубу: профили со стенкой 1,5–2,0 мм сминаются по спирали при первой же попытке сорвать прикипевший клин задвижки;
- Отказ от промежуточных направляющих опор при глубине камеры свыше 3 м: длинная труба прогибается под собственным весом и вибрирует при вращении, заклинивая подшипниковый узел напольной тумбы;
- Жесткая сварка штанги со шпинделем задвижки: лишает арматуру ремонтопригодности и передает вертикальные подвижки здания напрямую на сальниковый узел затвора;
- Отсутствие указателя положения затвора: оператор на поверхности не видит крайних положений («Открыто / Закрыто») и срезает резьбу штанги избыточным усилием на ключе-маховике.
Часто задаваемые вопросы
Можно ли использовать профильную квадратную трубу вместо круглой трубы ВГП для штанги колонки?
Квадратная труба обладает неравномерным распределением касательных напряжений по периметру сечения: концентрация напряжений в углах профиля на 30–45% выше, чем в круглой трубе равной массы. Для тяжелых задвижек от Ду 150 круглая труба ВГП работает на кручение значительно надежнее. Однако квадратную трубу допускается применять на малых диаметрах (до Ду 80) благодаря удобству посадки на квадратный хвостовик шпинделя без переходных муфт.
Какая серия типового проекта регламентирует изготовление колонок в Казахстане?
Базовым стандартом для проектирования и закупки узлов дистанционного привода на территории РК является Типовой проект 3.901-13 «Колонки управления задвижками Ду 50–1200 мм с ручным и электрическим приводом» (выпуски 1–6). В проекте приведены рабочие чертежи тумб, штанг из труб ВГП по ГОСТ 3262-75, карданных шарниров и стеновых кронштейнов под различные глубины заложения камер.
Как защитить штангу колонки при бескамерной установке задвижки прямо в грунте?
При бескамерной установке запорной арматуры штанга-удлинитель из трубы ВГП помещается внутрь защитного кожуха из полиэтиленовой трубы ПЭ-100 или более широкой стальной гильзы с резиновыми центрирующими манжетами (спейсерами). Верхний срез кожуха герметично заводится в чугунный ковер, установленный на бетонную подушку на отметке дорожного покрытия.
Что взять с собой к закупке
Для надежной комплектации узлов дистанционного управления задвижками на металлобазе ATLANT MARKET снабженцу необходимо подготовить перечень точных параметров: диаметры условного прохода задвижек (Ду 50–400 мм), глубину заложения лотка камеры от уровня перекрытия, тип привода (ручной маховик или фланец под электропривод) и величину угловой несоосности. В комплект поставки обязательно закладывают стальные водогазопроводные трубы по ГОСТ 3262-75 требуемого диаметра (Ду 25–Ду 50 усиленной серии), карданные шарниры, напольные колонки серии 3.901-13, стеновые направляющие кронштейны и нержавеющий крепеж для влажных сред.
