Промерзание прикорневой зоны растений или неравномерный температурный градиент по высоте тепличного блока в условиях зимних заморозков до −20…−25 °C в Алматинской области приводят к остановке вегетации культур и потере урожая. Попытка смонтировать контуры обогрева из полимерных труб оборачивается их волнообразным провисанием при температуре теплоносителя выше +60 °C, а также невозможностью использовать полимерную магистраль в качестве направляющего пути для технологических тележек ухода за растениями.
Стальная водогазопроводная труба по ГОСТ 3262-75 выступает безальтернативным материалом для обогрева современных тепличных комплексов Казахстана. Жесткость металлического профиля позволяет объединить функции теплоотдающего прибора и рельсового пути, выдерживающего колесную нагрузку до 250–400 кг на колесную пару без деформации проходного сечения.
Зонирование и температурные контуры отопления теплицы
Обогрев промышленного или фермерского тепличного блока представляет собой многоконтурную гидравлическую систему. Каждый уровень решает локальную агротехническую задачу, поддерживая баланс между температурой грунта, влажностью листовой массы и компенсацией теплопотерь через светопрозрачную кровлю.
Нарушение температурной стратификации вызывает перегрев корневой шейки растений либо выпадение конденсата на листьях, провоцирующего развитие грибковых заболеваний. В тепличных хозяйствах Алматы и южных областей Казахстана проектируют четыре независимых контура отопления из стальных труб:

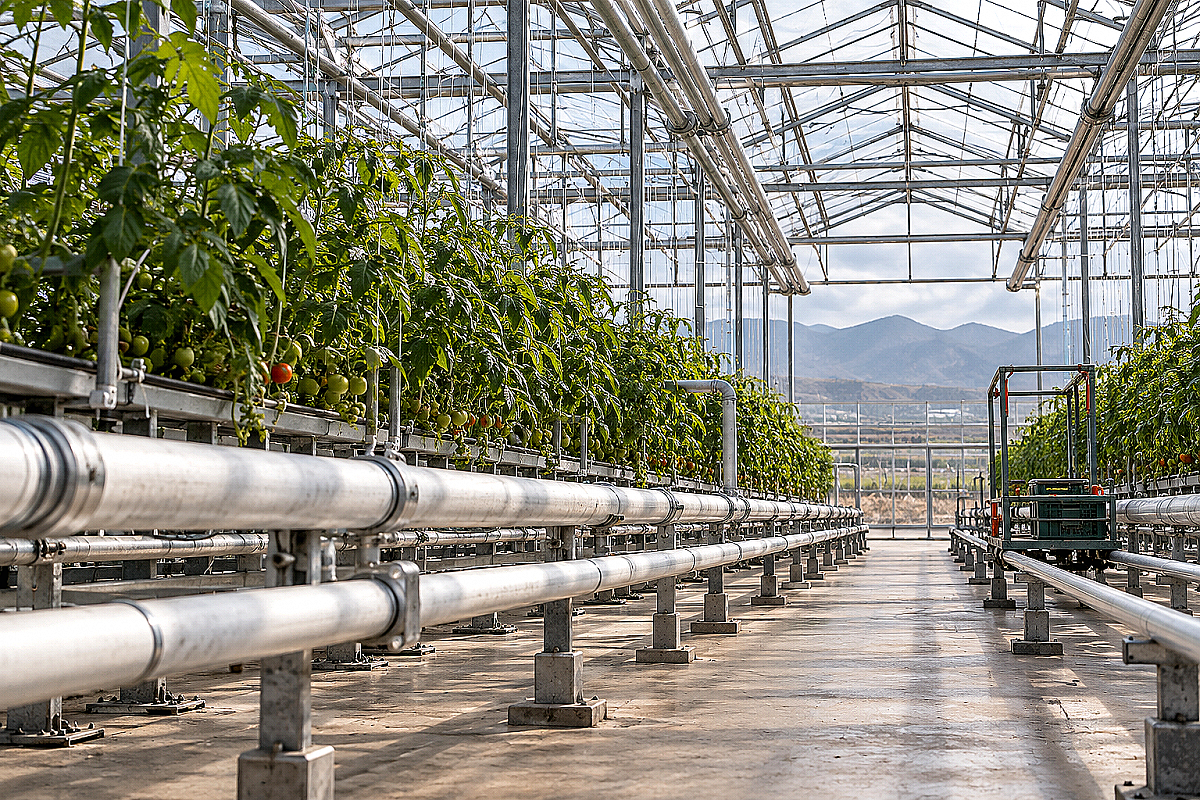

- Нижний (труборельсовый) контур: укладывается непосредственно между грядами или лотками гидропоники. Обеспечивает обогрев корневой зоны и служит рельсовым путем для гидравлических тележек сбора урожая. Для монтажа используются стальные водогазопроводные трубы по ГОСТ 3262-75 диаметром Ду 40 или Ду 50.
- Боковой контур: настенные регистры из труб Ду 50–76 мм, компенсирующие охлаждение воздуха от наружного цоколя и ветровые теплопотери периметра теплицы.
- Шатровый (подкровельный) контур: петли из легких труб Ду 25–32 мм, подвешенные под фермами и ендовами. Их задача — растапливать снежные шапки на кровле в зимний период и предотвращать опускание холодного воздуха на растения.
- Подлотковый контур: трубы Ду 32–40 мм, расположенные непосредственно под водосборными желобами для исключения замерзания дренажного стока и образования наледи.
Гидравлический расчет и подбор диаметров труб ВГП
Ключевым требованием к труборельсовым петлям является минимальный перепад температур между подающим и обратным концом ряда. Если дельта температур превышает 3–5 °C, растения в начале ряда развиваются быстрее, чем в конце, что нарушает график сбора продукции. Для обеспечения равномерности длина одной петли труборельса не должна превышать 60–80 метров при расчетной скорости теплоносителя 0,3–0,6 м/с.
Подбор диаметров магистральных линий и распределительных коллекторов выполняется с учетом суммарного расхода тепла по секциям. Для развязки котлового контура и контуров теплицы монтируют гидрострелку из стальной трубы ВГП, а распределение потоков доверяют распределительному коллектору отопления с индивидуальными смесительными группами.
| Тип отопительного контура теплицы | Условный проход трубы (Ду), мм | Наружный диаметр и стенка (ГОСТ 3262-75), мм | Удельная теплоотдача 1 м трубы (при ΔT=40 °C), Вт/м | Допустимая нагрузка на пролет 2,0 м, кг |
|---|---|---|---|---|
| Шатровый подкровельный контур | Ду 25 | 33,5 × 2,8 (обыкновенная) | 48–52 | Не нормируется (подвес) |
| Подлотковый снеготаяния | Ду 32 | 42,3 × 2,8 (обыкновенная) | 60–65 | Не нормируется (подвес) |
| Труборельсовый нижний (стандарт) | Ду 40 | 48,0 × 3,0 (обыкновенная) | 72–78 | до 280 кг на ось |
| Труборельсовый усиленный (тяжелые тележки) | Ду 50 | 60,0 × 3,5 (обыкновенная / усиленная) | 92–98 | до 420 кг на ось |
| Боковой контур (регистры стен) | Ду 50 / Ду 65 | 60,0 × 3,5 / 75,5 × 4,0 | 95–125 | Стеновые кронштейны |
| Магистральный распределительный брус | Ду 80 / Ду 100 | 88,5 × 4,0 / 114,0 × 4,5 | 145–190 | Опорные стойки каркаса |
Технология монтажа труборельсовых контуров
Монтаж труборельсовых петель требует соблюдения прямолинейности и горизонтальности трассы. Отклонение по межосевому расстоянию между параллельными ветками трубы в паре не должно превышать ±2 мм, иначе колеса технологических тележек будут клинить при движении по ряду.
При укладке и сборке металлических петель монтажные бригады придерживаются строгой технологической последовательности:
- Установка регулируемых опорных стоек: металлические опоры с V-образными или роликовыми ложементами выставляются по лазерному нивелиру с шагом 1,5–2,0 метра для исключения провисания трубы под колесной нагрузкой.
- Стыковка и центровка плетей: трубы ВГП раскладываются на опорах, торцы калибруются и выравниваются центратором. Сварка выполняется электродуговым методом с обязательным формированием гладкого корня шва без внутренних наплывов.
- Оформление разворотных петель: на концах тепличных рядов параллельные трубы объединяются крутоизогнутыми отводами 180° (или парой отводов 90°) без заужения проходного сечения.
- Смыкание компенсаторов: температурное расширение стальной петли длиной 60 метров при нагреве от +15 до +75 °C составляет около 43 мм. Для компенсации удлинения на вводах монтируются гибкие сильфонные или П-образные компенсаторы.
Защита от коррозии во влажной среде теплиц
Влажность воздуха внутри культивационных сооружений в период вегетации стабильно держится на уровне 80–95%, а при проведении обработок достигает 100%. Контакт черной углеродистой стали с капельной влагой и агрессивными испарениями минеральных удобрений вызывает поверхностную коррозию со скоростью до 0,15–0,25 мм в год.
Для долговечной эксплуатации трубопроводов применяют два базовых решения. Первое — монтаж оцинкованных стальных труб ВГП по ГОСТ 3262-75, цинковый слой которых защищает металл без дополнительного окрашивания на протяжении 15–20 лет. Второе — обезжиривание и покрытие черных труб термостойкими кремнийорганическими или полиуретановыми эмалями белого цвета. Белый цвет труб выполняет дополнительную агрономическую функцию: отражает свет в нижний ярус растений, повышая освещенность посадок на 8–12%.
Металлобаза ATLANT MARKET поставляет со склада в Алматы полный сортамент водогазопроводных черных и оцинкованных труб по ГОСТ 3262-75, крутоизогнутых отводов, фланцев и арматуры для тепличных хозяйств с оперативной доставкой по Алматинской области и филиалам в городах Каскелен и Талдыкорган.
Типичные ошибки при комплектации тепличного отопления
Опыт сервисного аудита тепличных комплексов Казахстана позволяет выделить пять критических ошибок при проектировании и закупке материалов:
- Замена жесткой трубы ВГП тонкостенным профилем: профильные квадратные или прямоугольные трубы имеют неравномерную толщину угла и не рассчитаны на внутреннее гидростатическое давление свыше 0,3 МПа, что приводит к разрыву швов при гидроударах.
- Превышение межосевого шага опорных стоек свыше 2,5 м: труба прогибается под весом заполненного теплоносителя и груженой тележки, образуя застойные воздушные мешки в верхней части прогиба.
- Отсутствие автоматических воздухоотводчиков на тупиковых петлях: скопление микропузырьков воздуха блокирует циркуляцию в отдельных рядах, вызывая локальное вымерзание посадок.
- Использование некорродирующих красок темных тонов: темная поверхность поглощает ценный солнечный свет в зимний период вместо его переотражения на культуру.
Часто задаваемые вопросы
Можно ли использовать трубу ВГП Ду 32 для нижнего труборельсового контура?
Труба Ду 32 (наружный диаметр 42,3 мм) допускается для нижнего обогрева только в небольших фермерских теплицах при условии, что по ней не будут перемещаться тяжелые механизированные тележки. Для стандартных тележек сбора урожая грузоподъемностью от 200 кг обязателен прокат Ду 40 или Ду 50 с толщиной стенки от 3,0 мм.
Какой теплоноситель безопаснее заливать в тепличные регистры?
В промышленных теплицах с постоянным дежурным персоналом и резервными котлами базовым теплоносителем служит подготовленная деаэрированная вода. Для небольших фермерских хозяйств с риском перебоев подачи газа применяют водные растворы пропиленгликоля с антикоррозийными присадками, безопасные для растений при микропротечках.
Какая допустимая температура теплоносителя в труборельсах возле корней?
Максимальная температура теплоносителя в труборельсовом контуре не должна превышать +50…+55 °C во избежание термического ожога корневой системы и иссушения прикорневого субстрата. Шатровые и боковые контуры могут работать по стандартному высокотемпературному графику до +85…+90 °C.
Что взять с собой к закупке
Для безошибочного закупа материалов под отопление тепличного блока подготовьте следующие исходные данные: общую длину рядов теплицы, проектное межосевое расстояние рельсовых путей под используемые тележки, диаметры подводящих распределительных магистралей и требования к антикоррозийной защите труб. Комплектация объекта сертифицированным трубным прокатом по ГОСТ 3262-75 гарантирует расчетную теплоотдачу и безаварийную эксплуатацию агрокомплекса на десятилетия.
