Коррозия внутренних поверхностей экранных труб паровых котлов и экономайзеров в 90% случаев вызвана недостаточной деаэрацией питательной воды. Растворенный кислород при температуре выше +60 °C превращается в мощный окислитель, формирующий точечные язвы со скоростью до 2–3 мм в сезон. Атмосферная деаэрационная установка (серии ДА-5, ДА-10, ДА-25, ДА-50) осуществляет термическую десорбцию газов при температуре кипения +104,2 °C и избыточном давлении 0,02 МПа (0,2 кгс/см²).
Однако эффективность процесса деаэрации и безаварийная работа питательных насосов на 70% зависят от гидравлической корректности трубной обвязки деаэрационного бака и колонки. Ошибки при подборе сечений труб приводят к пульсациям давления, срыву подачи кипящей воды и кавитационному разрушению рабочих колес насосов.
Назначение и технологические контуры обвязки деаэратора ДА
Обвязка атмосферного деаэратора включает пять независимых гидравлических трактов, каждый из которых работает в специфических термодинамических условиях. Для их сборки применяется стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 обыкновенной или усиленной серии.
Первый контур — линия подачи греющего пара. Пар с давлением 0,12–0,25 МПа подается через регулирующий клапан в барботажное устройство бака и на паровую подушку для поддержания температуры насыщения. Второй контур — подвод химически очищенной воды (ХОВ) и основного конденсата в верхнюю распределительную тарелку деаэрационной колонки (КДА).
Третий контур — опускной бескавитационный трубопровод деаэрированной воды к всасывающим патрубкам питательных или подпиточных насосов. Четвертый — линия отвода выпара (парогазовой смеси) через охладитель выпара (ОВА). Пятый контур — переливной гидрозатвор и линия аварийного дренажа бака.
Расчет диаметра и высоты бескавитационной опускной трубы питательных насосов
Деаэрированная вода в баке-аккумуляторе находится в состоянии насыщения (температура кипения +104,2 °C при избыточном давлении 0,02 МПа). При малейшем падении давления во всасывающем тракте вода мгновенно вскипает с образованием паровых пузырей, вызывая кавитационный срыв насоса и механическое разрушение лопаток.
Чтобы предотвратить кавитацию, скорость движения воды в опускной трубе строго ограничивается диапазоном 0,4–0,8 м/с (против стандартных 1,5–2,0 м/с для напорных водоводов). Внутренний диаметр опускного коллектора рассчитывается по формуле расхода несжимаемой жидкости: D = √( (4 · Q) / (π · w) ), где Q — максимальный часовой расход питательной воды (м³/с), w — расчетная скорость (м/с).
Для котлов производительностью 10 т/ч при скорости потока 0,6 м/с требуется опускная труба с внутренним проходом Ду не менее 80–100 мм. На складах ATLANT MARKET в Алматы для этих целей подбирается труба стальная водогазопроводная Ду 80 или Ду 100 по ГОСТ 3262-75 со стенкой 4,0–4,5 мм.

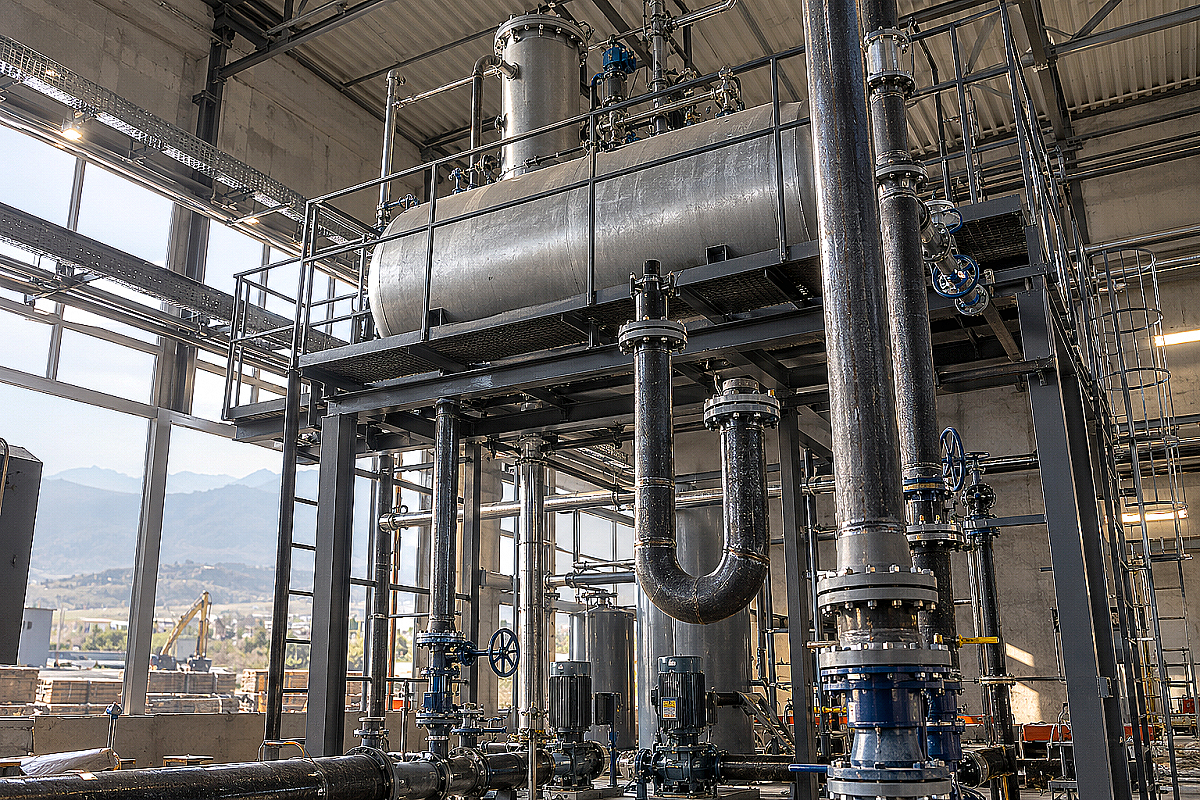

Второй критический параметр — геометрическая высота установки деаэратора над осью питательных насосов (Hгеом). Геометрический подпор обязан компенсировать кавитационный запас насоса (NPSH), гидравлическое сопротивление опускной трубы и местное сопротивление арматуры: Hгеом ≥ Δhкав + hтр + 1,5 м запаса безопасности. В типовых котельных Казахстана ось бака деаэратора монтируется на стальной этажерке на отметке не менее +5,0…+7,0 метров от уровня пола котельного зала.
Гидрозатвор перелива и охладитель выпара: подбор диаметров труб ВГП
Для предотвращения превышения предельного уровня воды в деаэраторном баке монтируется U-образный переливной гидрозатвор. Установка обычной механической задвижки или поплавкового клапана на переливе запрещена правилами котлонадзора из-за риска заклинивания в открытом или закрытом положении.
Высота столба жидкости в U-образной петле гидрозатвора рассчитывается из условия уравновешивания максимального избыточного давления пара в деаэраторе при аварийной посадке регулятора: Hгз = (Pизб · 10000) / (ρ · g) · kзап, где Pизб = 0,03 МПа (максимальное давление срабатывания гидрозатвора), ρ = 955 кг/м³ (плотность кипящей воды), g = 9,81 м/с², kзап = 1,35. Расчетная высота колена гидрозатвора составляет 4,2–4,5 метра.
Диаметр трубы гидрозатвора подбирается из условия безнапорного гравитационного сброса 100% максимальной подачи сырой воды. Для деаэраторов ДА-10 и ДА-25 применяется труба ВГП Ду 50 или Ду 80 по ГОСТ 3262-75. Верхняя точка петли гидрозатвора обязательно оснащается антисифонной трубкой Ду 15–20, выведенной в атмосферу, которая исключает самопроизвольный подсос и опорожнение водяного столба.
Линия отвода выпара соединяет верхний штуцер колонки КДА с трубным пространством охладителя выпара ОВА. Диаметр выпарного тракта подбирается по нормативной скорости парогазовой смеси 10–15 м/с (обычно Ду 40–Ду 65). Конденсат выпара из ОВА самотеком возвращается в деаэраторный бак по трубе ВГП Ду 25, а неконденсирующиеся газы (O₂ и CO₂) сбрасываются через дыхательную свечу наружу котельной.
Сравнительная таблица технологических линий обвязки деаэратора
В таблице приведены нормативные параметры и диаметры стальных труб ВГП по ГОСТ 3262-75 для деаэрационных установок различной производительности при работе в условиях котельных Алматы.
| Технологическая линия обвязки | Номинальный диаметр ДА-5 (5 м³/ч) | Номинальный диаметр ДА-10 (10 м³/ч) | Номинальный диаметр ДА-25 (25 м³/ч) | Расчетная скорость среды, м/с | Рекомендуемая серия трубы ВГП |
|---|---|---|---|---|---|
| Опуск к питательным насосам | Ду 50 (ст. 3,5 мм) | Ду 80 (ст. 4,0 мм) | Ду 125 (ст. 4,5 мм) | 0,4 – 0,7 | Усиленная ГОСТ 3262-75 |
| Подвод греющего пара | Ду 40 (ст. 3,5 мм) | Ду 50 (ст. 3,5 мм) | Ду 80 (ст. 4,0 мм) | 15,0 – 25,0 | Обыкновенная ГОСТ 3262-75 |
| Подвод ХОВ и конденсата | Ду 32 (ст. 3,2 мм) | Ду 50 (ст. 3,5 мм) | Ду 80 (ст. 4,0 мм) | 1,0 – 1,5 | Обыкновенная ГОСТ 3262-75 |
| Линия выпара на ОВА | Ду 32 (ст. 3,2 мм) | Ду 40 (ст. 3,5 мм) | Ду 50 (ст. 3,5 мм) | 10,0 – 15,0 | Обыкновенная ГОСТ 3262-75 |
| Гидрозатвор перелива | Ду 50 (ст. 3,5 мм) | Ду 65 (ст. 4,0 мм) | Ду 80 (ст. 4,0 мм) | 0,3 – 0,6 | Обыкновенная ГОСТ 3262-75 |
| Возврат конденсата выпара | Ду 20 (ст. 2,8 мм) | Ду 25 (ст. 3,2 мм) | Ду 32 (ст. 3,2 мм) | 0,5 – 0,8 | Обыкновенная ГОСТ 3262-75 |
Типичные ошибки при монтаже обвязки деаэратора и требования СП РК
Первая критическая ошибка — установка концентрических конусных переходов на горизонтальных участках всасывающего коллектора перед насосами. В верхней части концентрического перехода формируется «воздушный мешок», где накапливаются выделившиеся пузырьки пара. Для предотвращения завоздушивания применяются исключительно эксцентрические переходы с плоским верхним краем.
Вторая ошибка — отсутствие уклона на опускном трубопроводе. Коллектор обязан иметь непрерывный уклон не менее 0,005 (5 мм на 1 метр) в сторону насосов без локальных провисаний и подъемов. Любая волнообразность трассы превращается в паровую ловушку при колебаниях уровня в баке.
Третья ошибка — жесткое защемление опускных труб в перекрытиях этажерки без учета температурного удлинения. При нагреве от +20 °C до +104 °C вертикальный участок трубы длиной 6 метров удлиняется на 6,5 мм. Без скользящих опор и сильфонных или петлевых компенсаторов возникающие распорные усилия деформируют всасывающий патрубок насоса и вызывают перекос вала электродвигателя.
Четвертая ошибка — объединение дренажей деаэратора и сброса выпара с общей безнапорной канализацией без промежуточных охладительных колодцев. Согласно СП РК 4.02-108-2014, сброс кипящей воды и пара в канализационные сети допускается только после снижения температуры до +40 °C через барботажные приямки.
При комплектации котельных в Казахстане компания ATLANT MARKET обеспечивает поставку трубного проката ВГП с заводскими сертификатами соответствия, резку хлыстов в проектный размер и оперативную доставку на объекты в Алматы, Талдыкоргане и Каскелене.
Часто задаваемые вопросы по обвязке деаэраторов
Почему нельзя использовать электросварную прямошовную трубу вместо ВГП на опуске деаэратора?
Трубы ВГП по ГОСТ 3262-75 обладают гарантированной толщиной стенки (на 10–20% массивнее прямошовных аналогов ГОСТ 10704) и проходят 100% гидравлические испытания повышенным давлением на заводе. На всасывающем тракте кипящей воды толстая стенка обеспечивает запас на электрохимическую коррозию и гарантирует жесткость опускного вертикального стояка высотой 5–8 метров.
Какая арматура устанавливается на опускной линии перед питательными насосами?
На опускной линии монтируются полнопроходная стальная задвижка с выдвижным шпинделем или фланцевый дисковый поворотный затвор с уплотнением металл-по-металлу (или высокотемпературным EPDM/PTFE до +150 °C). Установка косых сетчатых фильтров с мелкой ячейкой непосредственно перед насосом запрещена, так как рост их гидравлического сопротивления провоцирует кавитацию.
Зачем на переливном гидрозатворе деаэратора нужна антисифонная трубка?
При залповом аварийном сбросе избытка воды в дренаж падающий водяной столб создает за собой зону разрежения (вакуум). Без антисифонной трубки атмосферного подсоса разрежение вытянет весь объем водяного затвора из U-образной петли, после чего пар из деаэратора начнет беспрепятственно выходить в дренажный приямок.
Как защитить обвязку деаэратора от замерзания при остановке котельной зимой в Алматы?
Все нижние точки технологических линий (опускные коллекторы, переливные петли гидрозатворов, грязевики и дренажи бака) оснащаются штуцерами полного слива Ду 25 с шаровыми кранами. Наружные паропроводы и выпарные свечи, проходящие через неотапливаемые зоны, покрываются минераловатной теплоизоляцией с защитным алюминиевым кожухом.
Итог
Грамотная обвязка атмосферного деаэратора стальными водогазопроводными трубами по ГОСТ 3262-75 гарантирует бескавитационную работу питательных насосов, исключает гидроудары и защищает котельное оборудование от кислородной коррозии. Точный расчет сечения опускной трубы по скорости потока до 0,7 м/с, соблюдение высоты установки бака и монтаж U-образного гидрозатвора с антисифонным узлом обеспечивают безаварийную эксплуатацию теплового пункта на десятилетия.
