Ежегодная подготовка внутридомовых и производственных систем отопления к отопительному сезону в Алматы строго контролируется инспекторами ТОО «Алматинские тепловые сети» (АлТС). Согласно отраслевым правилам технической эксплуатации тепловых энергоустановок Республики Казахстан, перед проведением обязательных гидравлических испытаний каждый объект обязан пройти гидропневматическую промывку. Накопившиеся за годы эксплуатации илистые отложения, ржавчина и окалина снижают теплоотдачу радиаторов на 25–40% и забивают регулирующую арматуру. Однако подача водовоздушной смеси под давлением 0,6 МПа сопровождается мощными пульсациями и гидродинамическими ударами в моменты схлопывания воздушных каверн. Попытка собрать временный смесительный коллектор из гибких рукавов или тонкостенных шовных труб приводит к срыву соединений, опасному хлестанию шлангов и затоплению подвальных помещений.

Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 обыкновенной и усиленной серий с толщиной стенки от 3,2 до 4,5 мм выступает безальтернативным материалом для изготовления сертифицированных промывочных гребенок, смесительных инжекторов и сбросных патрубков. Монолитный металл выдерживает знакопеременные циклические нагрузки снарядного водовоздушного режима, позволяя многократно использовать промывочный блок на десятках объектов без риска усталостного разрушения швов.

Гидродинамика водовоздушной смеси: почему промывочный узел требует жесткой стали

Механизм гидропневматической промывки принципиально отличается от обычной проточной промывки водой. При заполнении контура только водой скорость потока редко превышает 0,5–0,8 м/с, чего недостаточно для отрыва прикипевшей плотной накипи и тяжелого магнетитового шлама со стенок радиаторов. При одновременной подаче в поток сжатого воздуха от компрессора (давлением на 0,1–0,15 МПа выше давления промывочной воды) формируется турбулентный водовоздушный поток со снарядной структурой. Скорость движения водовоздушных пробок достигает 3,0–5,5 м/с.

В такой среде происходят следующие процессы:

  • Кавитационная микробомбардировка: при резких скачках давления микропузырьки воздуха схлопываются вблизи металлических стенок, разрушая многолетние карбонатные и илистые отложения без повреждения тела базовых труб;
  • Снарядный абразивный вынос: чередование водяных порций и воздушных каверн поднимает со дна радиаторов тяжелый песчано-окалиновый шлам и выносит его в дренажный коллектор;
  • Динамическая вибрация узлов: пульсирующий режим движения создает ударные нагрузки с частотой 2–8 Гц на все фитинги, отводы и тройники смесительного блока.

Использование эластичных шлангов допустимо исключительно на коротких участках подключения компрессора к жесткому стальному узлу. Сам смесительный модуль, где соединяются потоки воды и сжатого воздуха, обязан выполняться из жесткой трубы стальной трубы ВГП по ГОСТ 3262-75. Это исключает гидравлический резонанс и механическое истирание стенок абразивным шламом.

Конструкция смесительного узла и расчет диаметров подводящих патрубков

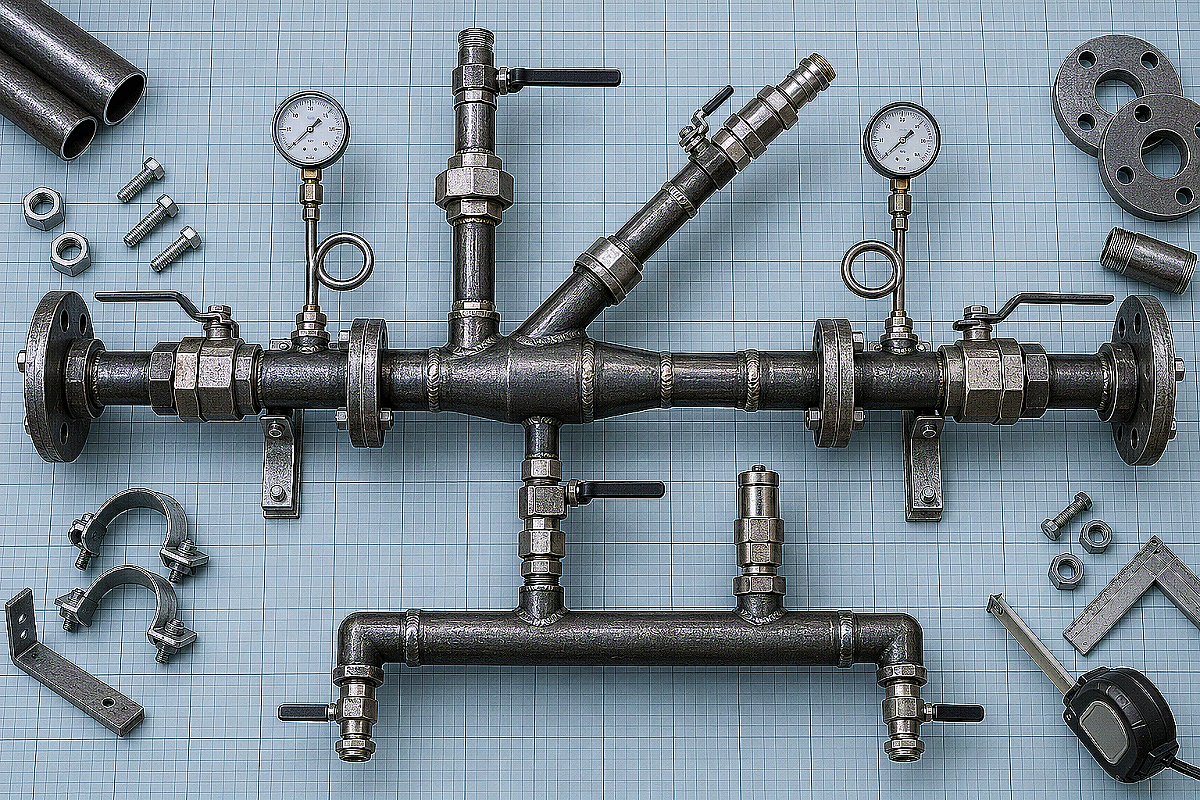

Классический гидропневматический смеситель состоит из трубчатого корпуса, водяного ввода, воздушного инжектора, направленного по ходу движения потока под углом 45° или соосно, запорной арматуры и блока защиты от обратного перетока. Главная опасность при некорректной сборке узла — попадание сетевой воды в ресивер компрессора при резком падении давления воздуха либо прорыв сжатого воздуха в городской питьевой водопровод.

Для исключения аварий узел комплектуется обязательными элементами:

  1. Пружинный обратный клапан на воздушной линии: устанавливается непосредственно перед врезкой в смесительную камеру, рассчитан на давление не менее Ру 16 (1,6 МПа);
  2. Обратный клапан на водяной магистрали: предотвращает выдавливание сжатого воздуха в распределительную водопроводную сеть здания;
  3. Игольчатый дроссельный вентиль на воздухе: позволяет плавно регулировать объем подаваемого воздуха без резких пневмоударов;
  4. Контрольные манометры: монтируются через трехходовые краны с трубками Перкинса на водяной и воздушной ветках для визуального контроля разности давлений.

Диаметр корпуса смесителя выбирается исходя из суммарного расхода промывочной воды, который для качественной очистки стояков должен в 3–5 раз превышать расчетный эксплуатационный расход теплоносителя в промываемом контуре.

Тепловая нагрузка контура, Гкал/чРасход воды на промывку, м³/чДиаметр водяного патрубка Ду, ммДиаметр воздушного штуцера Ду, ммДиаметр смесителя и сброса Ду, ммТребуемая подача компрессора, м³/мин
до 0,15 (до 50 квартир)4,5–7,032 (1 1/4")20 (3/4")40 (1 1/2")от 1,5 до 2,2
0,16–0,35 (50–120 квартир)7,5–14,040 (1 1/2")25 (1")50 (2")от 2,5 до 3,5
0,36–0,70 (120–250 квартир)15,0–25,050 (2")32 (1 1/4")65 (2 1/2")от 4,0 до 5,5
0,71–1,50 (микрорайон, завод)26,0–50,065 (2 1/2")40 (1 1/2")80 (3")от 6,0 до 9,0

Сбросной коллектор и грязеуловитель: разделение фаз и предотвращение засоров канализации

Сброс отработанной водовоздушной смеси напрямую в канализационную сеть здания категорически запрещен. Залповый выброс воздуха под давлением срывает водяные гидрозатворы на первых этажах здания, выбрасывая канализационные стоки и зловонные газы в квартиры и офисы. Кроме того, центнеры вымываемого тяжелого шлама моментально оседают в дворовых самотечных колодцах, вызывая глухой засор.

Для безопасного отвода пульпы на выходе из обратной магистрали монтируется сбросной стальной коллектор с узлом деаэрации и грязеулавливающей камерой. В конструкции коллектора применяются следующие технические решения:

  • Гравитационная расширительная камера: вертикальный отрезок трубы диаметром Ду 100–150 мм, где скорость потока падает, воздух свободно уходит через верхний дыхательный патрубок в атмосферу, а вода со шламом опускается вниз;
  • Сетчатый фильтр-уловитель: съемная стальная сетка с ячейкой 2х2 мм внутри грязевика, аналогичного по конструкции устройствам вроде грязевика ТС-569, задерживает крупные куски окалины и сварочного грата;
  • Пробоотборный кран Ду 15: штуцер для отбора контрольных проб воды на прозрачность перед предъявлением результатов промывки представителю теплоснабжающей организации.

Поэтапный регламент промывки: постоячная схема и защита элеваторного узла

Самая распространенная ошибка монтажных бригад — попытка промыть всю систему отопления многоэтажного дома целиком за один прием. Гидравлическое сопротивление разветвленной сети приводит к тому, что водовоздушная смесь идет по пути наименьшего сопротивления через ближние к теплопункту стояки, а дальние ветки остаются забитыми шламом.

Технологически правильный процесс разбивается на четкие этапы:

  1. Отключение и защита оборудования ИТП: закрываются вводные задвижки на подаче и обратке от теплосети. Регулирующие клапаны, расходомеры узла учета тепла и пластинчатые теплообменники отсекаются или демонтируются с установкой временных проставок (катушек). Если в доме установлен водоструйный элеватор, перед началом работ обязательно вынимается сопло элеваторного узла, как описано в регламенте по элеваторным узлам отопления, иначе зауженное сопло забьется первой же порцией окалины;
  2. Погрупповая промывка стояков: система разбивается на группы по 3–5 стояков. Все остальные ветки перекрываются запорной арматурой на гребенке. Промывка ведется до полного осветления сбрасываемой воды (прозрачность по шрифту не менее 25–30 см);
  3. Реверсивный режим: после промывки в прямом направлении подача водовоздушной смеси переключается в обратку с выводом через подающий стояк. Смена направления потока отрывает чешуйчатые отложения, удерживающиеся на выступах сварных швов;
  4. Заключительная опрессовка: после завершения промывки контур заполняется сетевой деаэрированной водой и проводится контрольная опрессовка повышенным давлением в соответствии с нормативами по опрессовке систем из труб ВГП.

Комплектация и чеклист закупки материалов на складе

Для изготовления долговечного мобильного комплекта гидропневматической промывки снабженцу необходимо сформировать спецификацию из сертифицированного металлопроката и запорной арматуры. Металлобаза ATLANT MARKET в Алматы обеспечивает полную комплектацию подрядных организаций трубами ВГП мерной длины, деталями трубопроводов и услугами заводской резки в размер с оперативной доставкой по городу и филиалам в Каскелене и Талдыкоргане.

Чеклист комплектации поста промывки:

  • Трубы стальные водогазопроводные ГОСТ 3262-75 обыкновенной серии Ду 32, 40, 50, 80 мм;
  • Фланцы стальные плоские приварные Ру 16 по ГОСТ 33259-2015 с комплектом паронитовых прокладок ПОН-Б;
  • Отводы крутоизогнутые стальные 90° по ГОСТ 17375-2001 соответствующих диаметров;
  • Тройники стальные равнопроходные и переходные по ГОСТ 17376-2001;
  • Краны шаровые полнопроходные муфтовые или фланцевые Ру 16/Ру 25 для воды и воздуха;
  • Клапаны обратные пружинные латунные или стальные межфланцевые Ру 16;
  • Трубные заготовки: приварные резьбы и сгоны для подключения манометров и гибких подводок компрессора.

Часто задаваемые вопросы (FAQ)

Можно ли использовать полипропиленовые трубы для сборки смесительного узла промывки?

Категорически не рекомендуется. В процессе гидропневматической промывки водовоздушная смесь движется в снарядном пульсирующем режиме с частотой ударов до нескольких герц. Полипропиленовые фитинги и паяные стыки обладают низкой усталостной прочностью при динамических ударах и вибрации. Кроме того, абразивный шлам быстро протирает внутренние стенки пластика на поворотах. Смесительный блок должен выполняться только из стальных труб ВГП по ГОСТ 3262-75.

Какое давление воздуха должен выдавать компрессор при промывке отопления?

Давление сжатого воздуха на выходе из компрессора должно превышать статическое давление воды в системе отопления на 0,1–0,15 МПа (1,0–1,5 атм), но при этом суммарное давление смеси в контуре не должно превышать предельно допустимого рабочего давления для установленных отопительных приборов (обычно не более 0,6 МПа для чугунных радиаторов МС-140).

Как определить, что система отопления промыта качественно по нормам АлТС?

Качество промывки оценивается визуально и лабораторно. Сброс воды через пробоотборник должен производиться до состояния полной прозрачности без видимых взвешенных частиц. Инспекторы тепловых сетей принимают пробу в стеклянный цилиндр: вода должна быть чистой, а осадок шлама на дне мерной емкости после отстаивания в течение 2 часов должен отсутствовать.

Зачем обязательно снимать сопло элеватора перед началом гидропневматической промывки?

Диаметр отверстия сопла элеватора составляет всего от 3 до 15 мм в зависимости от тепловой нагрузки здания. При промывке весь поднятый со стояков шлам, ржавчина и куски окалины неизбежно забьют горловину сопла, полностью заблокировав циркуляцию. Сопло выкручивается, а на место элеватора на время промывки ставится открытая трубная катушка или заглушка подмеса.

Итог

Сборка надежного узла гидропневматической промывки из стальных водогазопроводных труб ВГП — это базовое условие качественной подготовки объекта к зиме и гарантия безаварийной сдачи системы инспекторам теплоснабжающих организаций Алматы. Прочностной запас сертифицированной стали ГОСТ 3262-75 защищает персонал от травм при гидродинамических ударах, а корректно рассчитанные диаметры смесительных и сбросных коллекторов позволяют быстро восстановить проектную теплоотдачу радиаторных сетей.
