Подключение здания к централизованной тепломагистрали в Алматы требует строгого согласования температурных и гидравлических режимов. Теплоноситель от ТЭЦ или районных котельных поступает по первичному контуру с расчетной температурой до +130…+150 °C и избыточным напором. Подача перегретой воды напрямую во внутридомовую разводку категорически запрещена санитарными и строительными нормами: пластиковые элементы деформируются, а чугунные и биметаллические радиаторы создают риск ожогов и аварийных разрывов.
Водоструйный элеватор (типа 40с10бк) остается самым надежным, энергонезависимым и долговечным устройством для снижения температуры сетевой воды до нормативных +95 °C (или +85 °C) путем подмешивания охлажденного теплоносителя из обратной линии. Основой для сборки всего узла смешения служит стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75. Ошибки в подборе диаметра сопла или заужение диаметров перемычки приводят к нарушению циркуляции: верхние этажи перегреваются, а нижние остаются холодными.
Принцип работы водоструйного элеватора и гидродинамика узла
Водоструйный элеватор выполняет одновременно две критические функции: смесительного насоса и дросселирующего устройства. Перегретая сетевая вода под высоким давлением поступает в сужающееся коническое сопло. На выходе из сопла скорость струи многократно возрастает, что по закону Бернулли создает зону глубокого разрежения в приемной камере элеватора.
За счет созданного вакуума в камеру смешения непрерывно подсасывается остывшая вода из обратного трубопровода системы отопления. В диффузоре элеватора потоки перемешиваются, кинетическая энергия струи преобразуется в статическое давление, и подготовленный теплоноситель с проектной температурой поступает в подающий стояк здания.
Коэффициент смешения $u$ (отношение объема подмешиваемой обратной воды к объему сетевой воды из подающей магистрали) для типовых жилых домов и административных зданий Алматы рассчитывается по температурному графику:
- $u = \frac{T_1 - T_{01}}{T_{01} - T_2}$, где $T_1$ — температура в подающей магистрали теплосети (+130…+150 °C);
- $T_{01}$ — расчетная температура воды на входе в систему отопления (+95 °C или +85 °C);
- $T_2$ — температура теплоносителя в обратной линии (+70 °C).
Для стандартного графика 130/70 при требуемой температуре в радиаторах +95 °C коэффициент смешения составляет: $u = (130 - 95) / (95 - 70) = 35 / 25 = 1.4$. Это означает, что на каждый кубометр сетевой воды элеватор обязан подмешивать 1,4 кубометра воды из обратки.
Методика расчета диаметра сопла и подбор номера элеватора
Диаметр горловины сопла — главный регулирующий параметр элеваторного узла. Сопло изготавливается со строго калиброванным отверстием, развернутым на токарном станке с точностью до десятых долей миллиметра. Недопустимо оставлять сопло с заусенцами или грубой обработкой: микронеровности вызывают кавитационный шум и снижают коэффициент эжекции.
Расчетный диаметр выходного отверстия сопла $d_c$ (в мм) определяют по нормативной формуле:
$$d_c = 9.6 \cdot \sqrt{\frac{G_{set}}{\sqrt{\Delta H_{rasp}}}}$$
где $G_{set}$ — расчетный расход сетевой воды на отопление (в тоннах в час), а $\Delta H_{rasp}$ — располагаемый перепад давления на вводе перед элеватором (в метрах водяного столба или бар, где 1 бар $\approx$ 10 м вод. ст.). Минимальный располагаемый напор для устойчивой работы водоструйного элеватора должен составлять не менее 1,0–1,5 бар (10–15 м вод. ст.). При меньшем перепаде напор струи недостаточен для эжекции, и система переходит в режим гидравлического опрокидывания.
Диаметр камеры смешения (горловины элеватора) $d_{ks}$ рассчитывается по суммарному расходу теплоносителя во внутреннем контуре:
$$d_{ks} = d_c \cdot \sqrt{1 + u}$$
На основании полученных значений $d_c$ и $d_{ks}$ подбирают типоразмер стандартного элеватора по ГОСТ 40с10бк (от №1 до №7).
| Номер элеватора | Диаметр камеры смешения, мм | Диапазон диаметров сопла, мм | Диаметр фланцев подачи/обратки, Ду | Расход теплоносителя, м³/ч | Рекомендуемая труба ВГП (ГОСТ 3262-75) |
|---|---|---|---|---|---|
| №1 | 15 | 3.0 – 5.0 | 40 / 40 | 1.5 – 3.5 | Ду 40 (стенка 3.5 мм) |
| №2 | 20 | 4.5 – 7.0 | 40 / 40 | 3.0 – 6.0 | Ду 40 / Ду 50 (стенка 3.5 мм) |
| №3 | 25 | 6.0 – 9.0 | 50 / 50 | 5.5 – 10.0 | Ду 50 (стенка 3.5 мм) |
| №4 | 30 | 8.0 – 12.0 | 50 / 50 | 9.0 – 16.0 | Ду 50 / Ду 65 (стенка 4.0 мм) |
| №5 | 35 | 10.5 – 15.0 | 65 / 65 | 14.0 – 25.0 | Ду 65 (стенка 4.0 мм) |
| №6 | 45 | 13.0 – 19.0 | 80 / 80 | 22.0 – 40.0 | Ду 80 (стенка 4.0 мм) |
| №7 | 55 | 17.0 – 24.0 | 100 / 100 | 35.0 – 65.0 | Ду 100 (стенка 4.5 мм) |
Почему для обвязки элеватора используют именно стальные трубы ВГП
Температурный режим сетевой воды на входе в узел смешения (+130…+150 °C при давлении до 1,6 МПа) полностью исключает использование любых полимерных материалов: полипропилена, сшитого полиэтилена PEX или труб ПЭ-100. При температуре выше +95 °C полимеры мгновенно теряют прочность, а при температуре свыше +110 °C плавятся и разрушаются под напором.
Для обвязки элеваторных узлов в Казахстане нормативно применяется стальная водогазопроводная труба обыкновенной или усиленной серии согласно ГОСТ 3262-75. Преимущества стального проката в узле смешения очевидны:
- Устойчивость к гидроударам и пиковым температурам. Труба ВГП со стенкой 3,5–4,5 мм рассчитана на рабочее гидравлическое давление до 2,5–3,0 МПа, выдерживая резкие скачки напора при переключениях на магистральных сетях ТЭЦ.
- Механическая жесткость. Массивный чугунный или стальной элеватор, фланцевые задвижки и сетчатые грязевики обладают значительным весом. Стальные трубы ВГП формируют самонесущую пространственную конструкцию, не провисающую под массой оборудования.
- Стойкость к вибрации. В зоне сужения сопла скорость струи достигает 15–25 м/с, что создает высокочастотные гидродинамические пульсации. Стальной шовный прокат эффективно гасит вибрации без риска усталостного раскрытия стыков.

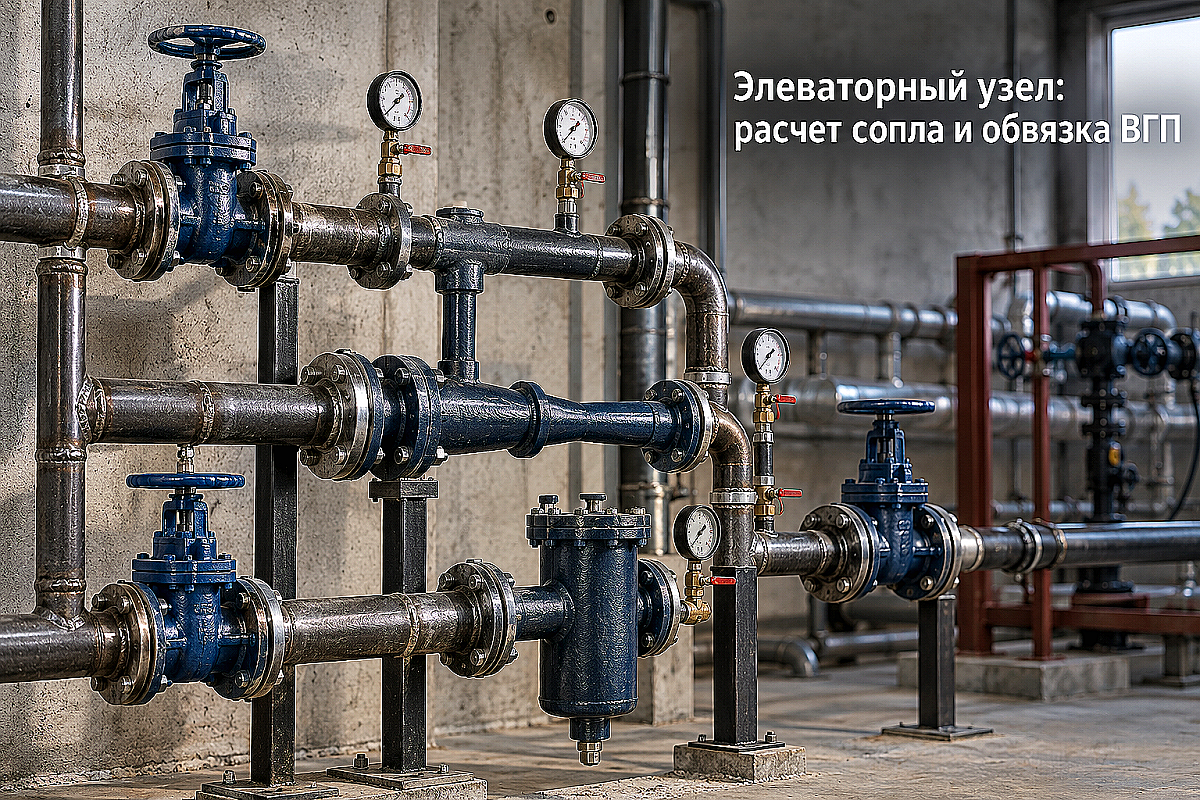

Схема пространственной обвязки: грязевики, перемычка и КИПиА
Классическая схема элеваторного узла включает первичный ввод, узел смешения и контур распределения. На подающем и обратном трубопроводах до врезки смесительной перемычки монтируются стальные шаровые краны или фланцевые задвижки, рассчитанные на давление Ру 16 или Ру 25.
Перед входом в сопло элеватора на подающей линии в обязательном порядке устанавливается грязевик абонентский вертикальный серии ТС-569 или фланцевый косой сетчатый фильтр. Сечение сопла составляет всего несколько миллиметров: любая окалина, гравий или сварочный грат, принесенные сетевой водой, мгновенно закупоривают отверстие, полностью блокируя циркуляцию тепла в здании.
Подмешивающая перемычка соединяет обратную магистраль с боковым фланцем элеватора. На перемычке обязательно монтируется обратный клапан (межфланцевый или поворотный стальной), исключающий перетекание сетевой воды в обратную линию при аварийной остановке циркуляции.
Для контроля параметров теплоносителя в тело труб ВГП ввариваются закладные элементы: бобышки под манометры с трехходовыми кранами и трубками Перкинса, а также гильзы под технические термометры. Приборы монтируются в пяти обязательных точках:
- на подающем вводе теплосети до грязевика;
- на подающем трубопроводе после грязевика перед соплом;
- на выходе из диффузора элеватора во внутреннюю систему отопления;
- на общем обратном трубопроводе из системы отопления;
- на обратной магистрали на выходе из здания в теплосеть.
Типичные ошибки монтажа и требования инспекторов АлТС при приемке
При подготовке элеваторного узла к отопительному сезону в Алматы и сдаче объекта инспекторам ТОО «Алматинские тепловые сети» (АлТС) монтажники нередко сталкиваются со следующими нарушениями:
- Самовольное рассверливание сопла. При жалобах жильцов на холод в квартирах слесари часто рассверливают сопло сверлом большего диаметра. Это снижает скорость струи в камере смешения, элеватор перестает подсасывать обратную воду, здание начинает забирать избыточный объем дорогостоящей сетевой воды из магистрали («перетоп»), а система штрафуется за превышение температуры обратки.
- Отсутствие прямых участков. До и после элеватора необходимо выдерживать прямолинейные участки труб ВГП длиной не менее 3–5 диаметров трубопровода. Монтаж отводов вплотную к фланцам элеватора искажает профиль скоростей потока.
- Установка сопла с перекосом. Конус сопла должен располагаться строго по геометрической оси камеры смешения. Перекос струи приводит к ее удару о стенку диффузора, преждевременному абразивному износу корпуса и падению коэффициента подмеса.
- Некачественная изоляция труб. По нормам СП РК все стальные трубопроводы узла подачи и обратки должны быть покрыты термостойкой антикоррозийной грунтовкой и теплоизолированы базальтовыми цилиндрами или минеральной ватой с защитным алюминиевым кожухом.
На складских площадках металлоцентра ATLANT MARKET в Алматы, а также в филиалах в Каскелене и Талдыкоргане, строительные и сервисные организации комплектуют элеваторные узлы всеми необходимыми позициями: сертифицированными трубами ВГП по ГОСТ 3262-75 (с нарезкой в размер хлыстов), стальными фланцами по ГОСТ 33259-2015, отводами, грязевиками ТС-569 и запорной арматурой с заводскими паспортами качества.
Часто задаваемые вопросы
Можно ли заменить водоструйный элеватор на автоматизированный узел с насосом и трехходовым клапаном?
Да, автоматизированные индивидуальные тепловые пункты (АИТП) с насосным смешением и электронными регуляторами обеспечивают погодную компенсацию и снижают энергопотребление на 15–25%. Однако классический элеваторный узел в 5–7 раз дешевле по капитальным затратам, не требует электропитания и сохраняет работоспособность даже при полном обесточивании микрорайона.
Как определить, что сопло элеватора засорилось?
Главный признак засорения — резкий рост давления на манометре перед соплом и одновременное падение давления и температуры на подаче после элеватора. При этом температура в обратке падает, а радиаторы в квартирах остывают. Узел требует перекрытия задвижек, демонтажа элеватора и механической прочистки сопла через ревизионный фланец.
Какой класс прочности стали выбрать для труб ВГП под элеватор?
Для обвязки элеваторных узлов применяется трубный прокат из углеродистой стали марок Ст3сп, Ст3пс или стали 20 по ГОСТ 3262-75 и ГОСТ 1050-88. Рекомендуется закладывать обыкновенную серию (толщина стенки 3,5–4,0 мм) или усиленную серию для первичного подающего контура с расчетным давлением теплосети свыше 1,0 МПа.
Какая документация требуется для опломбировки и сдачи элеваторного узла в АлТС?
Инспектору предоставляются: утвержденная расчетная карта элеваторного узла с указанием диаметра сопла и номера элеватора, акт гидравлической опрессовки на давление 1,25–1,5 от рабочего (не менее 1,0–1,6 МПа), паспорта и сертификаты на трубы ВГП и запорную арматуру, а также действующие свидетельства о поверке манометров и термометров.
Что взять с собой к закупке
Для безошибочной комплектации элеваторного узла отопления снабженцу необходимо подготовить проектную спецификацию:
- Параметры теплового ввода: проектная тепловая нагрузка здания (Гкал/ч или кВт), располагаемый напор на вводе $\Delta H$ и утвержденный номер элеватора 40с10бк с расчетным диаметром сопла.
- Сортамент стальных труб ВГП по ГОСТ 3262-75: погонаж диаметров Ду 40, Ду 50, Ду 65, Ду 80 или Ду 100 с указанием класса толщины стенки (обыкновенная или усиленная).
- Соединительные детали и арматура: ответные стальные плоские или воротниковые фланцы по ГОСТ 33259-2015, крутоизогнутые отводы 90°, стальные переходы, сетчатый грязевик, обратный клапан на перемычку и паронитовые прокладки ПОН-Б.
- Элементы КИПиА и крепеж: резьбовые бобышки БП под манометры, трехходовые краны, защитные термогильзы, болты и гайки класса прочности не ниже 5.8 с антикоррозийным цинковым покрытием.
