Подключение отдельно стоящей бани, гостевого дома, гаража или складского ангара к основной котельной в Алматы и предгорных районах Алматинской области всегда ставит строителей перед задачей прокладки наружной подземной теплотрассы. Ошибка в расчете сечения несущей трубы приводит либо к гидравлическому голоданию радиаторов в удаленном контуре, либо к перегрузке циркуляционного насоса. Неправильно выбранная глубина траншеи и пренебрежение демпфирующей песчаной подушкой в каменистых грунтах Заилийского Алатау оборачиваются сдавливанием изоляционного слоя и аварийными теплопотерями посреди зимы.

Для подземных теплосетей малой и средней протяженности в частном секторе и коммерческом строительстве Казахстана сегодня применяются два основных типа трубопроводов: стальные электросварные трубы в заводской пенополиуретановой изоляции в полиэтиленовой оболочке (ППУ-ПЭ по ГОСТ 30732-2020) и гибкие полимерные теплоизолированные системы на основе сшитого полиэтилена (PEX-a) или термостойкого полиэтилена (PE-RT тип II). Каждый вариант имеет жесткие границы по рабочей температуре, давлению и способу компенсации тепловых линейных удлинений.

Гидравлический расчет диаметра трубы под тепловую мощность объекта

Подбор диаметра подающего и обратного трубопровода теплотрассы выполняется исходя из расчетной тепловой нагрузки отапливаемого здания и принятого температурного графика котельной. Попытка заложить диаметр «с запасом» увеличивает объем теплоносителя, сметную стоимость предизолированных труб и площадь остывания, а заужение сечения вызывает шум в арматуре и резкий рост гидравлического сопротивления ветки.

Базовый массовый расход теплоносителя G (кг/ч) вычисляется по стандартной формуле теплотехники: G = 0,86 × Q / ΔT, где Q — расчетная теплопотеря здания или мощность потребителя в ваттах (Вт), а ΔT — расчетный перепад температур между подающей и обратной магистралями (°C). Для стандартных систем радиаторного отопления с газовым котлом температурный график обычно принимается равным 80/60 °C или 75/55 °C (ΔT = 20 °C), для низкотемпературных контуров и тепловых насосов — 50/40 °C (ΔT = 10 °C), а для промышленных котельных на твердом топливе — 95/70 °C (ΔT = 25 °C).

После определения расхода рассчитывается внутренний диаметр трубы по формуле: d = √( (4 × G) / (π × ρ × v × 3600) ), где ρ — плотность воды (при 70 °C составляет ~977 кг/м³), а v — оптимальная скорость движения теплоносителя. В инженерной практике для наружных теплотрасс частных и коммерческих объектов рекомендуемая скорость составляет от 0,6 до 1,0 м/с. Скорость ниже 0,4 м/с ведет к завоздушиванию и зашламлению ветки, а превышение 1,2–1,5 м/с резко увеличивает потери давления на каждый погонный метр трассы.

Тепловая мощность объекта, кВт (ккал/ч)Ориентировочная площадь строения, м²Рекомендуемый Ду стальной трубы (ППУ-ПЭ)Наружный диаметр гибкой трубы PEX / PE-RT, ммПадение давления на 100 м трассы, кПа
15–25 кВт (~21 500 ккал/ч)120–220 м²Ду 20 (нар. 26,8 мм)25 × 2,3 (внутр. 20,4 мм)12–18 кПа
30–50 кВт (~43 000 ккал/ч)250–450 м²Ду 25 (нар. 33,7 мм)32 × 2,9 (внутр. 26,2 мм)15–22 кПа
60–100 кВт (~86 000 ккал/ч)500–900 м²Ду 32 (нар. 42,3 мм)40 × 3,7 (внутр. 32,6 мм)18–26 кПа
120–180 кВт (~155 000 ккал/ч)1100–1700 м²Ду 50 (нар. 60,0 мм)50 × 4,6 (внутр. 40,8 мм)20–30 кПа
200–350 кВт (~300 000 ккал/ч)2000–3200 м²Ду 65 / Ду 80 (нар. 76–89 мм)63 × 5,8 / 75 × 6,8 мм22–35 кПа

При комплектации наружных сетей со складов металлопроката и инженерной комплектации ATLANT MARKET в Алматы снабженцы также заказывают фасонные элементы: предизолированные отводы, тройниковые ответвления и концевые элементы изоляции с кабелем вывода проводников оперативного дистанционного контроля (СОДК).

Нормативная глубина заложения и учет грунтов Алматинской области

Согласно строительным нормам Республики Казахстан (СП РК 4.02-101-2012 «Тепловые сети»), глубина заложения бесканальной теплотрассы в грунте отсчитывается от верха защитной полиэтиленовой оболочки трубы до планировочной отметки земли. Минимально допустимое заглубление при бесканальной прокладке под газонами и пешеходными зонами составляет 0,5–0,7 метра, а под внутридворовыми автопроездами и парковочными площадками — не менее 1,0 метра с обязательной проверкой кольцевой жесткости внешней оболочки.

Критическим фактором для Алматинского региона является нормативная глубина сезонного промерзания грунта. В зависимости от высотной зоны и состава почвы глубина промерзания составляет: для суглинков и глин в черте города — 0,8–1,0 м; для супесей и мелких песков — 1,0–1,15 м; для крупнообломочных, галечниковых и щебенистых грунтов в предгорьях Медеуского и Наурызбайского районов — до 1,2–1,3 метра. Несмотря на то что трубы в пенополиуретане обладают низким коэффициентом теплопроводности (λ = 0,027–0,030 Вт/м·°C), прокладка теплотрассы выше глубины промерзания увеличивает постоянный градиент температур между теплоносителем (+80 °C) и промороженным грунтом (-5 °C), повышая эксплуатационные теплопотери на 8–12%.

Оптимальная глубина дна траншеи для частных и коммерческих объектов Алматы составляет 1,2–1,5 метра. Это гарантирует размещение теплотрассы в стабильном температурном горизонте с положительными температурами почвы (+4...+7 °C) круглый год и защищает коммуникации от динамических нагрузок проезжающего легкового и грузового транспорта.

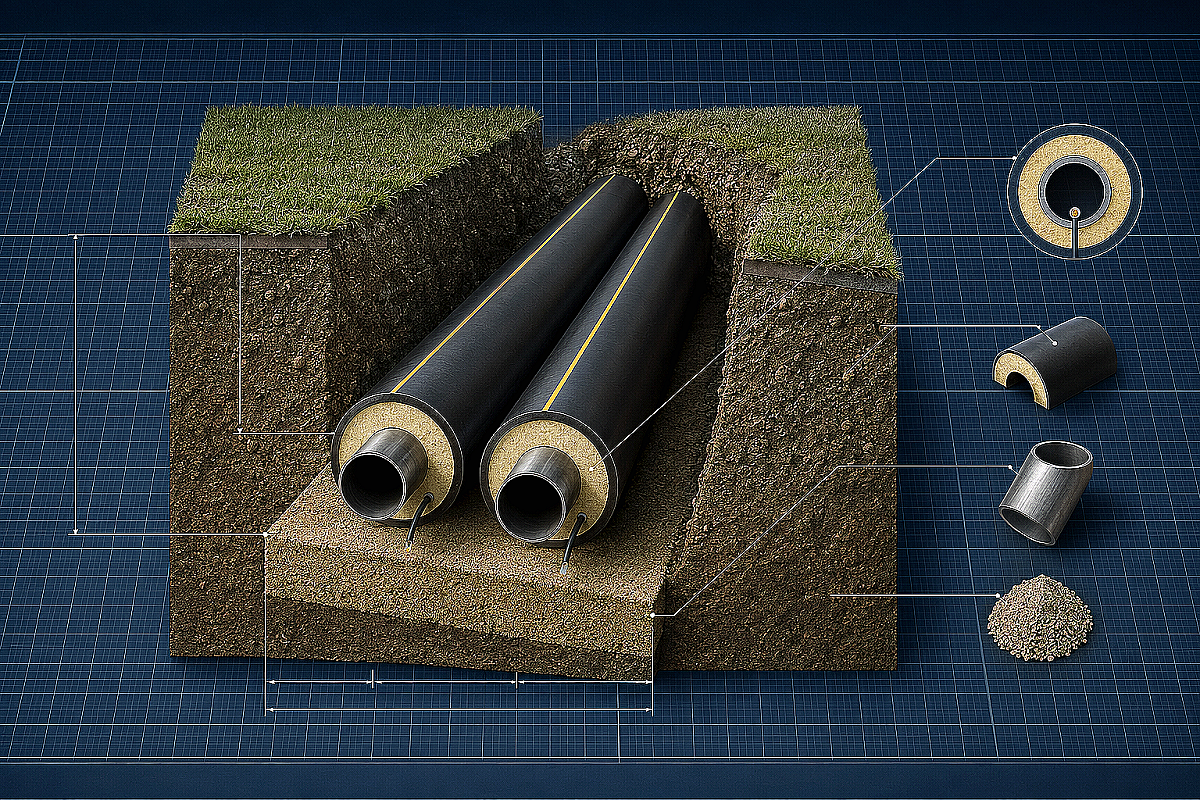

Технология бесканальной прокладки: подушка, компенсация и заделка стыков

Бесканальная укладка предизолированных труб непосредственно в грунт исключает дорогостоящее строительство монолитных или сборных железобетонных лотков, однако требует строгого соблюдения послойной отсыпки. В каменистых грунтах Алматы укладка трубы прямо на дно котлована строго запрещена: острые грани валунов и гравия способны продавить тонкую защитную ПЭ-оболочку и раскрошить жесткий пенополиуретан.

  • Песчаная подготовка: на дно траншеи отсыпается подушка из мытого строительного песка мелкой или средней фракции толщиной не менее 100–150 мм без включения камней, глиняных комьев и щебня. Подушка тщательно выравнивается с созданием уклона не менее 0,002 в сторону котельной или дренажного приямка.
  • Компенсация температурных расширений: стальная рабочая труба при нагреве от +10 до +80 °C удлиняется примерно на 0,84 мм на каждый погонный метр. При бесканальной укладке применяются углы естественной самокомпенсации (Г-, Z- и П-образные повороты трассы). На плечи изгиба и отводы обязательно надеваются демпфирующие подушки из вспененного несшитого полиэтилена толщиной 40–80 мм, позволяющие стальному колену двигаться в грунте без разрыва изоляции. Для прямых участков свыше 40–50 метров в проект закладываются П-образные компенсаторы или осевые сильфонные сильфонные компенсаторы в ППУ-изоляции.
  • Сварка и опрессовка: стальные стыки свариваются электродуговой сваркой в 2–3 слоя, после чего проводятся обязательные гидравлические испытания давлением 1,25–1,5 от рабочего (не менее 10–12 бар) с выдержкой не менее 10 минут до изоляции стыков.
  • Монтаж термоусаживаемых муфт: неизолированные участки сварных стыков закрываются термоусадочными радиационно-сшитыми полиэтиленовыми муфтами, после чего в полость стыка через технологические пробки заливаются компоненты жидкого пенополиуретана (А и Б), а пробки завариваются коническими приварными пробками. Качественная изоляция стыков труб ППУ исключает проникновение подпочвенных вод к стальному телу трубы.
  • Засыпка и сигнальная лента: трубы засыпаются песком слоем не менее 150–200 мм выше верхней образующей оболочки с послойным ручным трамбованием. На высоте 30–40 см над теплотрассой по всей длине укладывается полимерная сигнальная лента желтого или желто-черного цвета с надписью «Осторожно, теплосеть!».

Частые ошибки при монтаже подземных теплотрасс

Нарушение регламентов монтажа приводит к скрытым дефектам, которые проявляются только в пик отопительного сезона. Ниже приведен перечень типичных ошибок, допускаемых строительными бригадами в Казахстане:

  • Отсутствие гильз на вводах в фундамент: жесткая заделка трубы в монолитный бетон без стального футляра и резиновых уплотнительных колец приводит к срезу оболочки при естественной сезонной осадке здания или подвижках грунта в сейсмозоне Алматы.
  • Засыпка траншеи скальным грунтом без песчаного кокона: сброс экскаватором каменистого отвала прямо на предизолированные трубы разрушает гидрозащитный слой ПЭ, после чего влажный грунт начинает смачивать ППУ-пену, увеличивая теплопотери в 5–7 раз.
  • Игнорирование соединений проводников СОДК: если при заделке стыков не соединить медные сигнальные жилы системы оперативного дистанционного контроля, в будущем локализовать точное место намокания теплотрассы без сплошных раскопок участка будет невозможно.
  • Применение обычной технической теплоизоляции в грунте: попытка утеплить стальную или металлопластиковую трубу трубками из вспененного полиэтилена или минеральной ватой и обмотать скотчем приводит к сдавливанию утеплителя массой грунта уже через месяц и полному намоканию слоя.

Часто задаваемые вопросы

Можно ли использовать гибкую полимерную трубу вместо стальной ППУ-ПЭ для теплотрассы в дом?

Да, для частных домов, бань и коттеджей трубы из сшитого полиэтилена PEX-a или термостойкого PE-RT в заводской гибкой пенополиуретановой или PEX-изоляции являются отличным выбором. Они поставляются цельными бухтами до 100 метров, не имеют подземных стыков и не подвержены коррозии. Однако их рабочий температурный график ограничен +80...+90 °C при давлении до 6 бар. Для высокотемпературных промышленных котельных (+95...+115 °C и выше) и магистралей большого диаметра безальтернативным решением остается стальная труба ППУ-ПЭ.

Какой минимальный уклон должен быть у подземной теплотрассы?

Минимальный нормативный уклон теплотрассы согласно СП РК 4.02-101-2012 составляет 0,002 (2 мм на 1 погонный метр трассы). Уклон выполняется в сторону теплового пункта или котельной, где устанавливаются дренажные спускники и воздухоотводчики для полного опорожнения и развоздушивания системы.

Как защитить теплотрассу от замерзания при аварийной остановке котла?

При качественной бесканальной укладке на глубину 1,2–1,4 метра тепловая инерция слоя ППУ-изоляции толщиной 30–50 мм и окружающего грунта позволяет сохранять плюсовую температуру теплоносителя внутри стоячей трубы на протяжении 48–72 часов даже при нулевой циркуляции. В качестве дополнительной активной защиты для удаленных ответвлений на этапе монтажа под защитную оболочку вдоль рабочей трубы прокладывают саморегулирующийся греющий кабель.

Нужно ли бетонировать неподвижные опоры для бесканальной теплотрассы частного дома?

Для коротких ответвлений частного дома (длиной до 15–20 метров) с несколькими поворотами достаточно углов естественной самокомпенсации с демпфирующими матами. Для протяженных прямолинейных участков свыше 30–40 метров установка предизолированных неподвижных щитовых опор (НОП) с заливкой в железобетонный массив обязательна для фиксации трубопровода и направления термического расширения строго в сторону компенсаторов.
