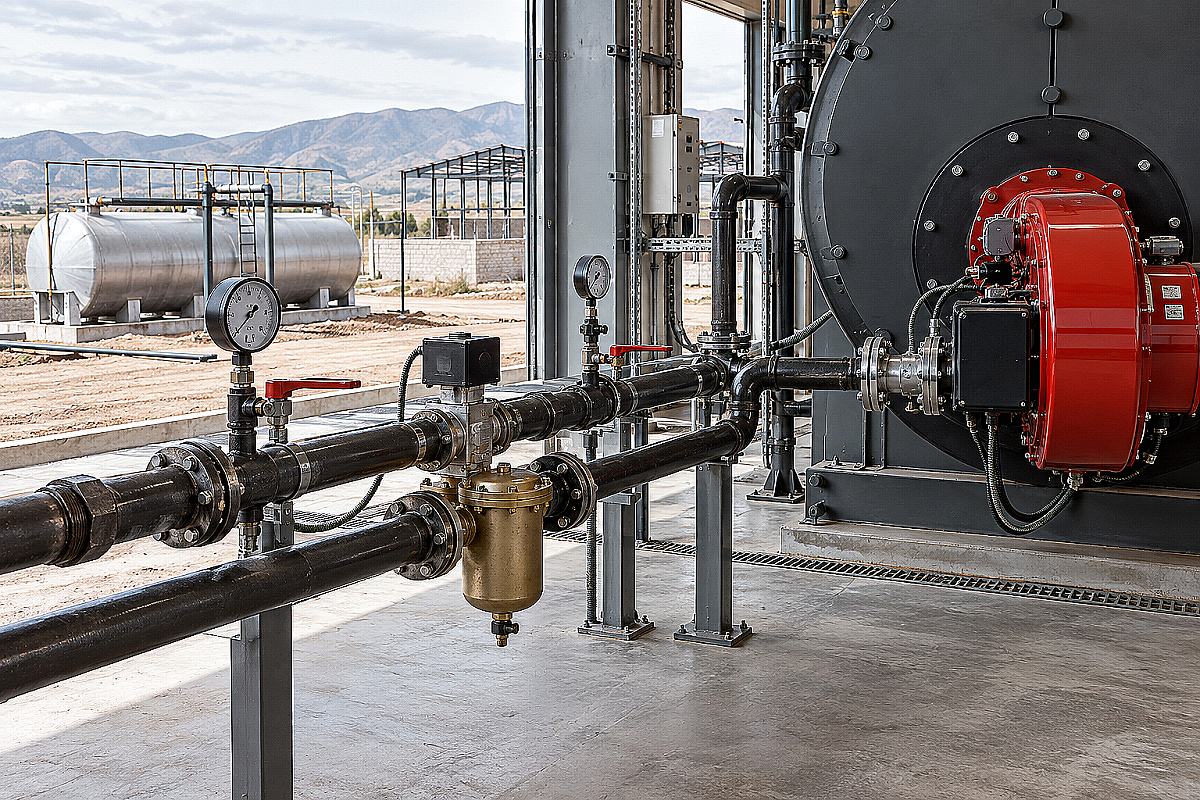

Ошибки при проектировании и монтаже линий подачи дизельного топлива к отопительным котлам на промышленных базах, тепличных комплексах, асфальтобетонных заводах и в частных домах Казахстана приводят к завоздушиванию топливного насоса горелки, нестабильному факелу распыла или аварийному разливу горючего. Попытка сэкономить и проложить топливную магистраль из гибких армированных шлангов, полипропилена или металлопластика категорически запрещена нормами противопожарной безопасности: при локальном возгорании полимер мгновенно плавится, превращая котельную в очаг неконтролируемого пожара.
Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной или обыкновенной серии выступает безальтернативным конструкционным материалом для топливопроводов жидкого топлива благодаря монолитной стенке, абсолютной диффузионной непроницаемости для паров углеводородов и высокой термостойкости. В условиях морозных зим Алматинской области и северных регионов Казахстана надежность стальной топливной трассы гарантирует бесперебойную подачу подогретого топлива без риска образования воздушных пробок и протечек на стыках.
Однотрубная или двухтрубная схема: гидравлика и физика циркуляции
При подключении дизельной горелки к топливному баку монтажники выбирают между гравитационной однотрубной системой и двухтрубной циркуляционной схемой с обратной линией. Однотрубная схема допустима только в тех редких случаях, когда расходный резервуар расположен выше уровня форсунки котла, а длина трассы не превышает 5–7 метров. В такой схеме топливо движется со скоростью, равной мгновенному расходу котла, что при низких температурах приводит к остыванию солярки в трубе и выпадению кристаллов парафина.
Двухтрубная схема является стандартом для надежных котельных установок в Казахстане. Шестеренчатый насос горелки подает из бака в 3–4 раза больше дизельного топлива, чем сгорает в топке. Избыточный объем солярки, нагреваясь от тепла насоса и корпуса котла, непрерывно возвращается по обратной линии в резервуар, обеспечивая постоянную циркуляцию, автоматическое удаление микропузырьков воздуха и подогрев заборной зоны бака.
Сравнение схем подачи дизельного топлива к отопительным котлам
| Параметр системы | Однотрубная гравитационная схема | Двухтрубная циркуляционная схема |
|---|---|---|
| Рекомендуемая область применения | Малые котлы до 25–30 кВт с верхним баком | Коммерческие и промышленные котельные 50–1000 кВт |
| Типовой диаметр труб ВГП | Ду 15 (1/2") обыкновенная серия | Подача Ду 15–20, обратка Ду 15–20 |
| Самообезвоздушивание линии | Отсутствует (требуется ручной сброс) | Автоматическое через обратную магистраль |
| Риск запарафинивания на морозе | Высокий (низкая скорость потока) | Минимальный (постоянная циркуляция теплого топлива) |
| Требования к перепаду высот | Бак строго выше горелки на 1,0–2,5 м | Допускается заглубленный резервуар до 3–4 м ниже котла |
| Сложность монтажа и закупки | Минимальное количество фитингов | Требует параллельной прокладки двух ниток труб |
Расчет диаметров труб ВГП и допустимой скорости потока
Главное гидродинамическое требование при расчете топливопровода — непревышение критической скорости движения дизельного топлива (не более 0,2–0,5 м/с на всасывающей линии и до 1,0 м/с на напорной). Превышение скорости приводит к резкому падению давления перед насосом горелки, возникновению кавитации и вспениванию легких фракций топлива, из-за чего шестеренчатый механизм насоса начинает работать всухую и быстро изнашивается.
В то же время избыточно завышенный диаметр трубы (например, прокладка Ду 32 вместо Ду 15 на котле мощностью 40 кВт) замедляет скорость протока до тысячных долей метра в секунду, из-за чего остывающее топливо теряет текучесть при зимнем охлаждении помещения. Правильный подбор стальной трубы ВГП выполняется на основе максимальной производительности встроенного шестеренчатого насоса горелки, а не номинального часового расхода форсунки.
- Котлы мощностью 20–60 кВт (производительность насоса до 40 л/ч): подающая и обратная линии из труб ВГП Ду 15 (наружный диаметр 21,3 мм, толщина стенки 2,8 мм).
- Котлы мощностью 70–200 кВт (производительность насоса 60–150 л/ч): подающая и обратная магистрали из труб ВГП Ду 20 (наружный диаметр 26,8 мм, толщина стенки 2,8 мм).
- Котлы мощностью 250–600 кВт (производительность насоса 200–500 л/ч): основные магистрали из труб ВГП Ду 25 (наружный диаметр 33,5 мм, толщина стенки 3,2 мм) с переходами Ду 20 на горелочные адаптеры.
- Котельные свыше 800 кВт с несколькими котлами: общий коллектор подачи из труб ВГП Ду 32–Ду 40 с ответвлениями Ду 20 к каждой горелке.
Обязательная запорная и защитная арматура на линии
Безопасная эксплуатация топливного тракта дизельной котельной в соответствии с требованиями СН РК 4.02-05-2013 «Котельные установки» требует обязательной установки комплекса специализированной защитной арматуры. Каждый элемент выполняет строго определенную функцию при штатной работе и аварийной остановке оборудования.
Непосредственно на выходе из топливного резервуара монтируется быстродействующий электромагнитный отсечной клапан, сблокированный с датчиками загазованности котельной и пожарной сигнализацией. При пропадании питания или срабатывании пожарного извещателя клапан за доли секунды перекрывает подачу топлива, предотвращая вытекание солярки по самотечной схеме. Рядом устанавливается мембранный антисифонный клапан, препятствующий вытеканию горючего при повреждении трубопровода, находящегося ниже зеркала бака.
Перед входом в горелку стальная труба оснащается сетчатым фильтром тонкой очистки (фильтрация 25–50 мкм) со встроенным поплавковым деаэратором (воздухоотводчиком), удаляющим мельчайшие пузырьки воздуха. Прямой жесткий подвод стальной трубы к горелке запрещен: для компенсации вибраций вентилятора и горелочного узла применяются гибкие маслобензостойкие шланги в нержавеющей металлической оплетке длиной не более 0,8–1,0 метра, подключаемые к жесткому резьбовому соединению труб ВГП.
Особенности сварки, герметизации резьбы и утепления трассы в Казахстане
Дизельное топливо обладает высокой проникающей способностью и значительно меньшим поверхностным натяжением по сравнению с водой. Монтажники, привыкшие уплотнять соединения обычной сантехнической сантехнической паклей или лентой ФУМ для водопровода, сталкиваются с протечками уже через несколько суток: солярка растворяет базовые масла сантехнических паст и просачивается сквозь микропоры резьбы. Для герметизации резьбовых сопряжений на дизельных топливопроводах допускается применение только бензомаслостойких анаэробных герметиков высокой прочности либо фторопластовых уплотнителей, сертифицированных для работы с жидкими углеводородами.
Магистральные участки длинных трасс рекомендуется соединять электродуговой сваркой встык с разделкой кромок, выполняя резьбовые соединения исключительно в местах установки фильтров, манометров и арматуры. При прокладке наружных участков топливопровода между уличным резервуаром и зданием котельной трубы ВГП обязательно укладываются в минераловатную или пенополиуретановую теплоизоляцию совместно с саморегулирующимся греющим кабелем во взрывозащищенном исполнении, поддерживающим температуру солярки не ниже +10…+15 °C.
При комплексной комплектации объектов отопления металлобаза ATLANT MARKET в Алматы обеспечивает прямую отгрузку сертифицированных стальных водогазопроводных труб по ГОСТ 3262-75 с нарезкой хлыстов в размер, подбором соединительных элементов и доставкой транспортом компании по Алматинской области, а также в филиалы в Каскелене и Талдыкоргане. Правильно собранная обвязка топливной магистрали гарантирует стабильный розжиг факела, отсутствие закоксовывания форсунок и надежную эксплуатацию системы наряду с грамотно смонтированной обвязкой котла трубами ВГП и трассами отвода газов.
Часто задаваемые вопросы (FAQ)
Почему нельзя использовать полипропиленовые или медные трубы для дизельного топлива?
Полипропиленовые и металлопластиковые трубы запрещены нормами пожарной безопасности СН РК для жидкого топлива, так как при пожаре они прогорают за секунды, обеспечивая постоянную подпитку огня соляркой. Медные трубы допускаются нормами, но требуют пайки твердым припоем с температурой плавления выше 600 °C, легко заминаются при механических ударах и в 4–5 раз дороже стальных водогазопроводных труб ВГП при равной надежности.
Какой уклон необходимо выдерживать при прокладке топливопровода?
Горизонтальные участки подающего и обратного топливопроводов прокладываются с постоянным уклоном не менее 0,005 (5 мм на 1 погонный метр) в сторону топливного резервуара. Это исключает образование воздушных карманов в верхних точках и позволяет полностью опорожнить систему самотеком при проведении сервисных или регламентных работ.
Какое испытательное давление применяется при опрессовке дизельного топливопровода?
Перед заполнением топливом смонтированный стальной трубопровод подвергается пневматической опрессовке сухим воздухом или азотом давлением 0,6 МПа (6 бар) с выдержкой не менее 2 часов. Проверка герметичности сварных и резьбовых узлов проводится обмыливанием специальным пенообразующим составом при перекрытых отсечных клапанах перед горелочными шлангами.
Что взять с собой к закупке
Для безошибочной комплектации топливного хозяйства дизельной котельной подготовьте спецификацию с точными параметрами оборудования:
- Паспорт горелки с указанием часового расхода топлива и максимальной производительности встроенного топливного насоса;
- Протяженность трассы подачи и обратной линии с учетом перепада высот между дном бака и горелочным фланцем;
- Трубы стальные водогазопроводные ГОСТ 3262-75 обыкновенной или усиленной серии (Ду 15, Ду 20 или Ду 25);
- Стальные приварные резьбы и муфты для подключения запорной арматуры и фильтрационных блоков;
- Электромагнитный отсечной клапан, антисифонный клапан, топливный фильтр-деаэратор и бензомаслостойкий анаэробный герметик.
