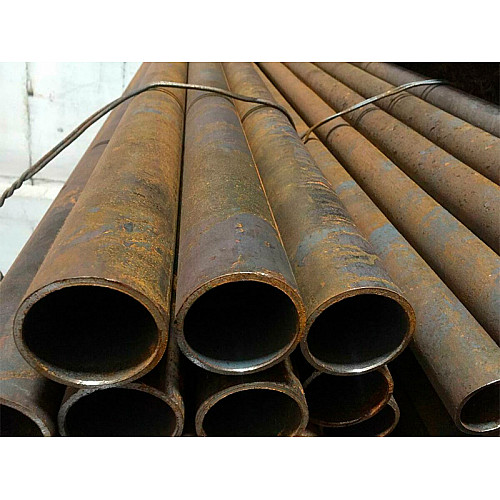

Ошибки при проектировании и монтаже трубной обвязки насосных станций пожаротушения в жилых комплексах, логистических центрах и промышленных объектах Алматы приводят к отказу оборудования в момент пикового водоразбора. Неправильно рассчитанный диаметр подводящей линии вызывает кавитационный срыв насоса, а отсутствие расчетных вибродемпфирующих вставок в условиях 9-балльной сейсмической активности разрушает фланцевые стыки и вырывает анкеры насосных рам. Стальная водогазопроводная труба (ВГП) усиленной и обыкновенной серий по ГОСТ 3262-75 выступает базовым конструкционным материалом для обвязки пожарных гидравлических модулей благодаря жесткости стенки, огнестойкости и способности выдерживать гидроудары до 2,5 МПа.
Гидродинамический расчет коллекторов: скорости потока и выбор диаметров ВГП
Главным критерием подбора условного прохода (Ду) стальных труб ВГП для насосных групп пожаротушения является строгое соблюдение допустимых скоростей движения воды согласно СП РК 2.02-102-2014. Завышение скорости во всасывающем коллекторе провоцирует образование каверн разрежения, падение напора на входе в рабочее колесо и ускоренный абразивный износ чугунной или бронзовой улитки насоса.
Всасывающий трубопровод рассчитывается на скорость потока не более 1,0–1,5 м/с при гравитационном подпоре из резервуара или не более 1,0 м/с при заборе воды с отрицательной высоты всасывания. Для напорного коллектора и распределительных гребенок пожаротушения допускается скорость движения жидкости в пределах 3,0–4,0 м/с, что позволяет оптимизировать металлоемкость узла без риска возникновения критического гидравлического сопротивления.
Для исключения завоздушивания всасывающей линии при переходе с большего диаметра коллектора на патрубок насоса категорически запрещено применять концентрические переходы. Допускается монтаж исключительно эксцентрических переходов с горизонтальной верхней образующей (прямой спинкой). Это предотвращает образование воздушного кармана, способного вывести пожарный насос из строя при автоматическом запуске.
Сортамент труб ВГП и технические параметры узлов пожаротушения
При комплектации машинного зала пожаротушения снабженцы выбирают между обыкновенной и усиленной сериями труб ГОСТ 3262-75. В таблице приведены нормативные параметры диаметров, толщины стенки и предельных рабочих давлений для типовых насосных групп сплинкерного и дренчерного пожаротушения в Алматинском регионе.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Макс. рабочее давление, МПа (бар) | Рекомендуемое назначение в станции |
|---|---|---|---|---|---|
| Ду 50 | 60,0 | 3,5 | 4,0 | 1,6 (16) / 2,5 (25) | Обвязка жокей-насоса, тестовый контур |
| Ду 65 | 75,5 | 4,0 | 4,5 | 1,6 (16) / 2,5 (25) | Подводящие линии к насосам до 30 л/с |
| Ду 80 | 88,5 | 4,0 | 4,5 | 1,6 (16) / 2,5 (25) | Напорные патрубки основных насосов |
| Ду 100 | 114,0 | 4,0 | 4,5 | 1,6 (16) / 2,5 (25) | Напорный коллектор, байпасные узлы |
| Ду 125 | 140,0 | 4,0 | 4,5 | 1,6 (16) / 2,5 (25) | Всасывающий коллектор станции 40–60 л/с |
| Ду 150 | 165,0 | 4,0 | 4,5 | 1,6 (16) / 2,5 (25) | Главный всасывающий брус насосной станции |
Сейсмостойкая виброразвязка и крепление обвязки по нормам СН РК
Работа центробежных пожарных насосов мощностью от 15 до 90 кВт сопровождается высокочастотными вибрациями и пульсациями давления. В сейсмических зонах Алматы жесткое соединение стальной трубы с патрубками насоса передает динамические нагрузки на фундаментную плиту здания и разрушает сварные швы соседних стояков. Для гашения колебаний на всасывающем и напорном патрубках каждого агрегата монтируются гибкие резинокордные вибровставки с компенсацией осевых и угловых смещений.

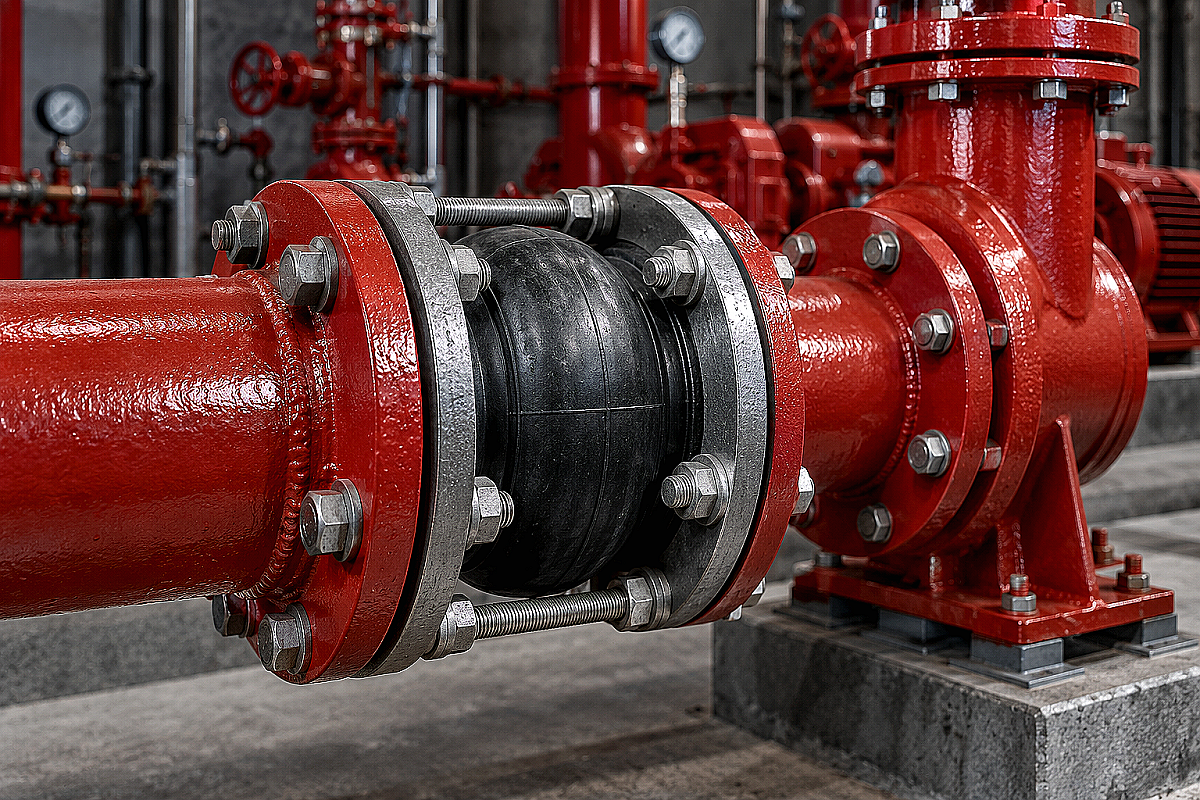

При монтаже гибких компенсаторов на напорной стороне обязательно применяются ограничительные стяжные шпильки. При выходе насоса на рабочее давление 12–18 бар осевое распорное усилие стремится разорвать резиновую вставку, передавая нагрузку на корпус насоса. Стяжки блокируют чрезмерное удлинение узла, сохраняя демпфирующие свойства эластомера.
Опирание трубной обвязки выполняется на независимые стальные стойки из швеллера или профильной трубы, закрепленные к полу машинного зала. Категорически запрещается переносить вес заполненных водой стальных коллекторов Ду 100–150 на фланцы насосных агрегатов. В сейсмоактивных зонах крепление труб к строительным конструкциям дополняется шарнирными сейсмораспорками, предотвращающими раскачивание коллекторов при боковых подземных толчках.
Обязательные элементы обвязки: тестовый контур, жокей-насос и мембранный бак
Типовая схема пожарной насосной станции включает комплекс вспомогательных технологических узлов из труб ВГП, обеспечивающих автоматическое поддержание давления и периодическое тестирование системы без затопления объекта:
- Жокей-насос (насос поддержания давления): обвязывается трубами ВГП Ду 25–Ду 50 и компенсирует естественные утечки в распределительной сети через обратный клапан и дисковые затворы;
- Мембранный гидроаккумулятор: подключается к напорному брусу через стальную подводку ВГП Ду 32–Ду 50 и демпфирует гидроудары при пуске жокей-насоса;
- Тестовый контур с расходомером: байпасная стальная линия из труб Ду 50–Ду 80 с калиброванной диафрагмой или электромагнитным расходомером, возвращающая поток в резервуар при ежемесячной проверке расхода основных насосов;
- Линия защиты от перегрева: отвод Ду 20–Ду 25 с соленоидным клапаном для сброса минимального расхода воды при работе насоса на закрытую задвижку.
Для надежного сопряжения элементов станции часто применяются смежные инженерные решения блога: ознакомьтесь с материалом про пожарные стояки из труб ВГП и нормы монтажа, изучите правила установки узлов виброзащиты в статье про вибровставки для трубопроводов, а также разберите подключение демпферов в обзоре про обвязку расширительных баков трубами ВГП. На промышленных объектах альтернативой сварным стыкам выступает бессварная технология, подробно описанная в статье про монтаж труб ВГП на грувлоки.
Сварка, окраска и сдача насосной станции органам технадзора
Сварка трубных узлов насосной станции выполняется электродуговым методом с полным проваром корня шва. Для ответственных коллекторов Ду 100–150 применяется комбинированная сварка: аргонодуговой корневой проход проволокой Св-08Г2С с последующим заполнением разделки штучными электродами с основным покрытием (УОНИ-13/55 или Basic). Все врезки патрубков усиливаются накладными воротниками из листовой стали толщиной не менее стенки основной трубы.
После завершения сварочных работ смонтированная станция проходит обязательные гидравлические испытания давлением, равным 1,5 от максимального рабочего напора (но не менее 1,6 МПа), с выдержкой под нагрузкой в течение 20 минут. Наружная поверхность стальных труб ВГП очищается от окалины, грунтуется антикоррозийным составом ГФ-021 и окрашивается в сигнальный красный цвет по ГОСТ 12.4.026 двумя слоями эмали ПФ-115 или эпоксидным составом.
Компания ATLANT MARKET обеспечивает полную комплектацию объектов строительства в Казахстане сертифицированными стальными водогазопроводными трубами ГОСТ 3262-75 усиленной и обыкновенной серий, плоскими и воротниковыми фланцами, задвижками и деталями трубопроводов. На металлобазе в Алматы доступна высокоточная нарезка проката в размер проектной спецификации и оперативная доставка партий на строительные площадки Алматы, филиалы в Талдыкоргане и Каскелене, а также во все регионы республики.
Часто задаваемые вопросы по обвязке насосных станций пожаротушения
Почему во всасывающем коллекторе нельзя применять концентрические переходы?
Концентрический переход имеет симметричное конусное сужение, из-за чего в верхней части горизонтального трубопровода образуется тупиковая зона для воздуха. Скопившийся воздушный пузырь при пуске насоса попадает в крыльчатку, вызывая кавитационный срыв и мгновенное прекращение подачи воды. По нормам СП РК во всасывающих линиях монтируются только эксцентрические переходы с плоским верхним краем.
Какую серию труб ВГП выбрать: обыкновенную или усиленную?
Для всасывающего коллектора и станций с рабочим напором до 1,0–1,2 МПа достаточно обыкновенной серии труб ВГП. Если рабочее давление пожарной насосной группы в высотных зданиях Алматы превышает 1,6 МПа (16 бар) или на объекте возможны частые динамические гидроудары, проект требует обязательного применения усиленной серии ГОСТ 3262-75 с толщиной стенки 4,0–4,5 мм.
Допускается ли использование дисковых поворотных затворов на всасывании насосов?
На всасывающих патрубках пожарных насосов допускается установка только полнопроходных клиновых задвижек с выдвижным шпинделем или дисковых затворов специальной конструкции с датчиками конечных положений (контроль открытого состояния). Запрещено использовать арматуру, диск которой в открытом положении создает завихрения потока ближе чем на расстоянии 4–5 диаметров трубы до входа в насос.
Как защитить обвязку пожарной насосной от замерзания в неотапливаемом помещении?
По нормам СП РК машинные залы пожарных насосных станций должны иметь постоянное отопление с температурой воздуха не ниже +5 °C. Если существует риск аварийного падения температуры, стальные трубы ВГП защищаются саморегулирующимся греющим кабелем удельной мощностью 15–25 Вт/м и закрываются негорючей цилиндрической изоляцией из минеральной ваты с фольгированным слоем.
Что взять с собой к закупке металлопроката для пожарной насосной станции
Перед оформлением спецификации на металлобазе снабженцу и монтажнику необходимо подготовить рабочие чертежи раздела АПТ/ВК с точными геометрическими привязками оборудования. Для безошибочной комплектации станции в ATLANT MARKET проверьте следующий чеклист:
- Паспортные диаметры всасывающих и напорных патрубков основных и резервных насосов;
- Расчетное пиковое давление системы для выбора между обычной (до 16 бар) и усиленной (до 25 бар) стенкой трубы ВГП по ГОСТ 3262-75;
- Спецификацию эксцентрических стальных переходов с горизонтальным верхом под фланцы агрегатов;
- Комплект ответных фланцев по ГОСТ 33259-2015 с паронитовыми прокладками ПОН-Б и высокопрочным крепежом класса 8.8;
- Потребность в швеллере или профильной трубе для сборки опорных металлоконструкций и сейсмораспорок под коллекторы;
- Заказ на предварительную нарезку хлыстов в размер склада ATLANT MARKET в Алматы для ускорения монтажных работ на объекте.
