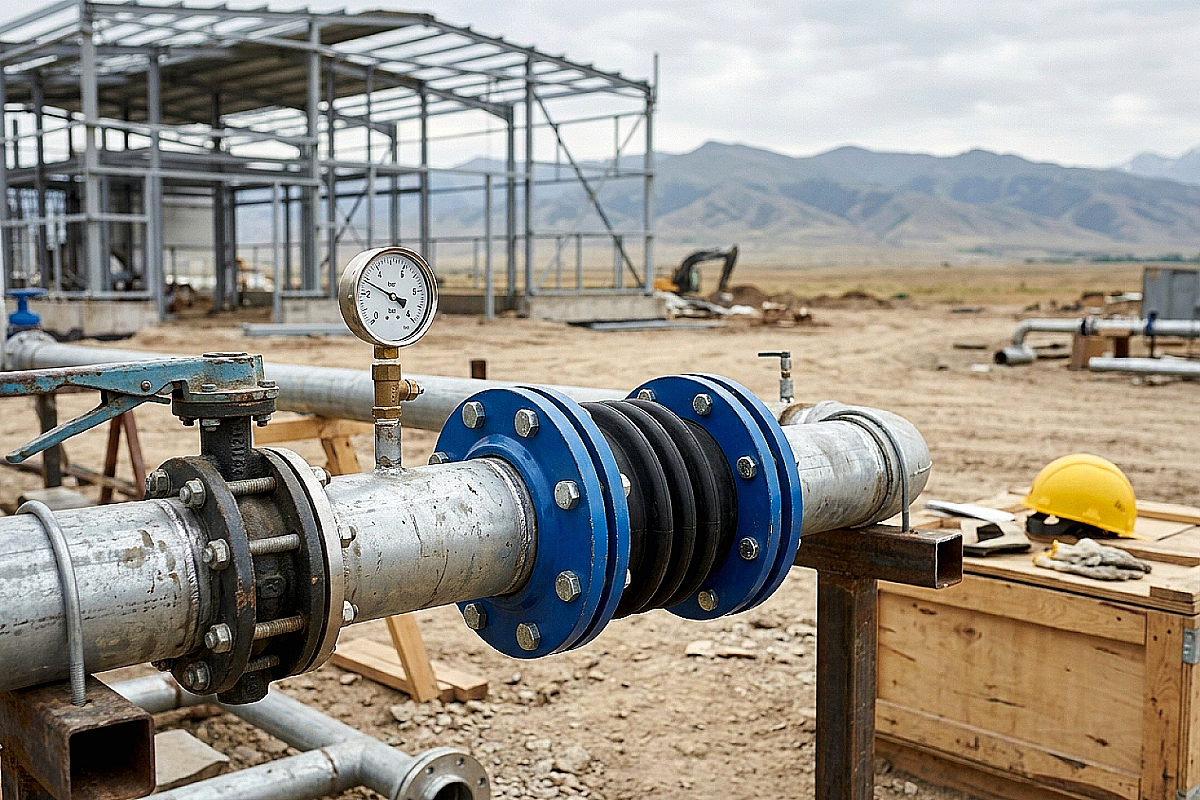

Вибрация, возникающая при работе центробежных насосов, компрессоров и чиллеров, передается по металлическому контуру на десятки метров. Без демпфирования этот процесс приводит к ослаблению фланцевых соединений, появлению микротрещин в сварных швах и выходу из строя измерительных приборов. В Алматы, расположенном в зоне высокой сейсмической активности, гибкие вставки выполняют еще одну критическую функцию — компенсацию осевых и боковых смещений трубопровода при подвижках грунта или температурных расширениях металла.
Почему в Алматы нельзя монтировать насосные группы без вибровставок
Алматинский регион относится к 9-балльной сейсмической зоне, что обязывает инженеров закладывать в проекты решения с повышенной гибкостью. Жесткое соединение стального трубопровода с фундаментом здания или мощным насосом при малейшем подземном толчке может сработать как рычаг, разрушающий корпус арматуры или патрубок оборудования. Вибровставка (или резиновый компенсатор) представляет собой гибкий сильфон из синтетического каучука, усиленный кордом, который «разрывает» жесткую связь, поглощая энергию колебаний.
Помимо защиты от сейсмики, гибкие элементы снижают уровень шума в жилых комплексах (ЖК). В современных высотках Алматы, где насосные станции часто располагаются в подвалах или на технических этажах, передача структурного шума по стоякам водоснабжения — частая причина жалоб жильцов. Установка качественной вставки на выходе из коллектора снижает уровень децибел до нормативных значений за счет гашения звуковых волн в эластичном материале сильфона.
Типы вибровставок: фланцевые против муфтовых
Выбор типа соединения зависит от диаметра трубы и рабочего давления в системе. На магистральных сетях и промышленных объектах чаще всего применяются фланцевые модели, в то время как для бытовых нужд и малых узлов учета используются муфтовые резьбовые вставки.
- Фланцевые вибровставки. Основной стандарт для диаметров от Ду32 до Ду600 и выше. Стальные фланцы позволяют надежно закрепить узел, а резиновый борт вставки сам выполняет роль прокладки, исключая необходимость использования дополнительных уплотнителей. В АТЛАНТ МАРКЕТ такие позиции поставляются с рабочим давлением Ру10 и Ру16.
- Муфтовые (резьбовые) вставки. Применяются на малых диаметрах (обычно до Ду50). Удобны при монтаже в стесненных условиях, в квартирных узлах ввода или при обвязке небольших расширительных баков. Резьба выполняется из оцинкованной стали или латуни.
Материалы сильфона: когда нужен EPDM, а когда NBR
Срок службы вибровставки на 90% зависит от совместимости материала каучука с транспортируемой средой. Ошибка в выборе может привести к разбуханию резины, потере эластичности и разрыву сильфона в течение первого месяца эксплуатации. Для систем отопления и водоснабжения в Казахстане стандартом является EPDM, однако в промышленности часто требуется NBR.
| Материал | Рабочая среда | Температурный диапазон | Область применения |
|---|---|---|---|
| EPDM (Этилен-пропилен) | Вода, пар, гликоль, растворы солей | от -10°C до +115°C | ГВС, отопление, кондиционирование |
| NBR (Нитрил) | Нефтепродукты, масла, жиры | от -20°C до +80°C | АЗС, масляные контуры, пищепром |
| NR (Натуральный каучук) | Техническая вода, слабые кислоты | от -30°C до +70°C | Ливневая канализация, ирригация |
Правила монтажа: как не порвать резиновую вставку
При монтаже вибровставок снабженцы и прорабы часто допускают ошибки, превращающие защитный узел в самое слабое место системы. Главное правило — гибкая вставка не должна использоваться для компенсации погрешностей центровки трубопровода. Если между фланцами труб есть зазор или перекос, попытка «натянуть» на них вставку приведет к её разрушению под давлением.
Важным нюансом является использование контрольных стержней (ограничителей хода). Если трубопровод не закреплен неподвижными опорами с обеих сторон от вставки, при подаче давления она начнет растягиваться, пытаясь вытолкнуть фланцы. Контрольные стержни ограничивают это расширение, предотвращая вырыв резинового борта из-под фланца. ATLANT MARKET рекомендует всегда использовать стержни на диаметрах свыше Ду100 или при давлении более 10 бар.
Можно ли использовать вибровставки в системах с перегретым паром?
Резиновые вибровставки из EPDM выдерживают кратковременные пики до +120°C, но для постоянной работы с перегретым паром (свыше 130°C) они не подходят. В таких случаях необходимо использовать сильфонные компенсаторы из нержавеющей стали.
Нужно ли ставить прокладки между вставкой и ответным фланцем?
Нет, резиновый борт вибровставки сам является уплотнителем. Использование дополнительных паронитовых или резиновых прокладок может привести к перекосу и снижению герметичности соединения.
Как защитить вставку от солнечных лучей при наружной прокладке?
Ультрафиолет ускоряет старение каучука. При монтаже на открытом воздухе (например, на крышах ТЦ в Алматы) вставки следует закрывать защитными кожухами или окрашивать специальными светозащитными составами на водной основе.
Итог: что взять с собой к закупке
Перед тем как сформировать заказ на склад в Алматы, Каскелене или Талдыкоргане, убедитесь, что вы учли все параметры эксплуатации. Правильно подобранная вибровставка служит от 5 до 10 лет без обслуживания. Для успешной закупки проверьте: тип среды (EPDM для воды или NBR для масла), рабочее давление (Ру16 для высоток Алматы является приоритетным), наличие ответных фланцев по ГОСТ и необходимость комплектации контрольными стержнями для компенсации осевых усилий. АТЛАНТ МАРКЕТ обеспечивает оперативную отгрузку запорной арматуры и гибких вставок со склада, что позволяет не останавливать монтажные работы на ответственных объектах.
