Труба ВГП оцинкованная: особенности монтажа на грувлочные соединения

При строительстве систем автоматического пожаротушения (спринклерных и дренчерных) в паркингах и высотных зданиях Казахстана использование оцинкованного трубного проката является стандартом. Однако классическая сварка труб ВГП (водогазопроводных) по ГОСТ 3262-75 имеет существенный недостаток: высокая температура дуги полностью выжигает цинковое покрытие не только снаружи, но и внутри трубы. Это создает очаги коррозии, которые через 3–5 лет приводят к появлению свищей и засорению спринклеров ржавчиной. Грувлочное (бессварное) соединение решает эту проблему, сохраняя целостность антикоррозийного слоя.

Почему сварка губит оцинковку и зачем нужны грувлоки

При сварке оцинкованной трубы в зоне шва цинк начинает кипеть и испаряться уже при 906°C, в то время как температура сварочной ванны превышает 1500°C. Образующиеся пары цинка не только крайне токсичны для монтажника, но и оставляют после себя пористый, незащищенный металл. Даже тщательная закраска шва «холодным цинком» снаружи не спасает внутреннюю поверхность трубы, которая начинает гнить с первого дня эксплуатации.

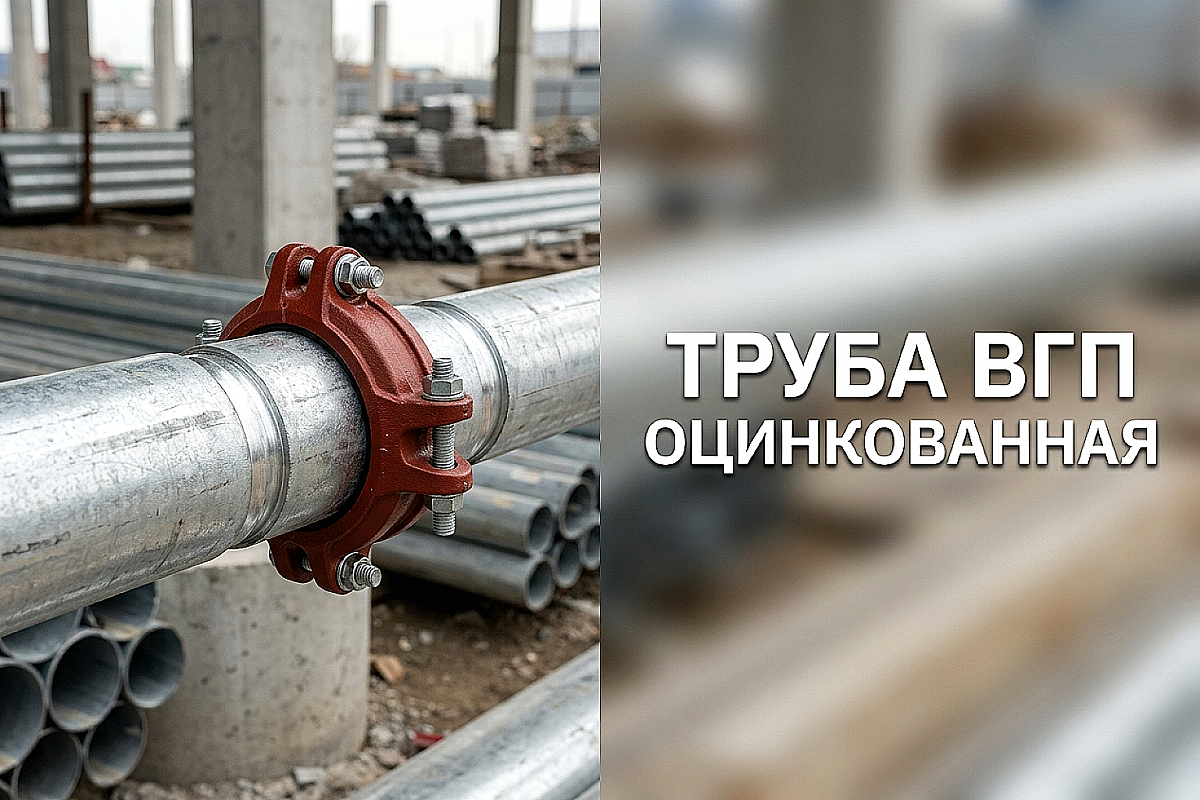

Грувлочное соединение (от англ. groove — желоб) основано на механической стыковке труб. На концах труб ВГП с помощью специального желобонакатчика выдавливается небольшая канавка. После этого две трубы соединяются через резиновую манжету из EPDM, которая сверху зажимается двухсекционным чугунным хомутом. В АТЛАНТ МАРКЕТ мы отмечаем растущий спрос на оцинкованные трубы именно под такую технологию монтажа, особенно для объектов в сейсмически активных зонах, таких как Алматы.

Преимущества грувлочных соединений для сейсмозоны Алматы

Алматы относится к зоне 9-балльной сейсмической активности, что накладывает жесткие требования на инженерные сети. Жесткое сварное соединение при сильных вибрациях или осадке здания может треснуть. Грувлочное соединение, напротив, является полужестким или гибким. Оно позволяет трубе отклоняться на несколько градусов без потери герметичности и компенсирует линейные температурные расширения. Это критически важно для систем пожаротушения, которые должны оставаться работоспособными даже при значительных колебаниях конструкций.

Кроме того, бессварной монтаж исключает проведение огневых работ на объекте. Это позволяет вести работы по доукомплектации пожарных систем в уже действующих ТРЦ или офисных центрах без риска повреждения отделки или срабатывания пожарной сигнализации. Скорость сборки узла на грувлоках в 3–4 раза выше, чем при использовании традиционной сварки или резьбовых сгонов.

Технология накатки желобка на трубе ВГП

Для успешного монтажа важно правильно подобрать трубу ВГП. Согласно ГОСТ 3262-75, трубы делятся на легкие, обыкновенные и усиленные. Для накатки желобка (Groove) лучше всего подходят обыкновенные и усиленные трубы. У легких труб с тонкой стенкой при накатке может возникнуть деформация внутреннего прохода, что снизит гидравлические характеристики системы.

Процесс накатки выполняется на специальном станке — желобонакатчике. Ролик станка выдавливает канавку заданной глубины и ширины в соответствии со стандартом соединения. При этом металл не срезается, а деформируется, что сохраняет прочность стенки. Перед накаткой торец трубы должен быть обрезан ровно под 90 градусов и очищен от заусенцев. В условиях склада ATLANT MARKET в Алматы мы рекомендуем клиентам заранее уточнять параметры накатки под конкретный бренд фитингов.

Что взять с собой к закупке: чеклист снабженца

При комплектации объекта в Алматы, Каскелене или Талдыкоргане важно не забыть сопутствующие позиции, без которых монтаж на грувлоки невозможен. Помимо самих оцинкованных труб ВГП, в спецификацию должны входить:

• Муфты грувлочные жесткие и гибкие;
• Отводы, тройники и переходы с желобами под хомуты;
• Смазка для манжет (силиконовая), облегчающая установку и предотвращающая закусывание резины;
• Механические врезки (седелки) для быстрого подключения спринклеров к основной магистрали;
• Переходные фитинги с желоба на резьбу для подключения запорной арматуры.

Заказывая металлопрокат в АТЛАНТ МАРКЕТ, вы получаете не только сертифицированную трубу по ГОСТ, но и возможность оперативной доставки на объект. Помните, что для ответственных систем пожаротушения использование труб со «вторички» или с неравномерным цинковым покрытием недопустимо — это вопрос безопасности и успешного прохождения проверок технадзора.
