Эксплуатация низкотемпературных логистических терминалов и промышленных морозильных камер с постоянной температурой в объеме от −18 °C до −28 °C в Алматы и Алматинской области сопряжена с непрерывным потоком холода вглубь грунтового массива. Даже слой экструдированного пенополистирола толщиной 150–200 мм лишь замедляет передачу отрицательных температур, но не останавливает ее полностью. Спустя 6–12 месяцев непрерывной работы нулевая изотерма проникает сквозь теплоизоляционный пирог в водонасыщенные суглинки основания.

Замерзание поровой влаги в грунте вызывает фазовое расширение воды на 9%, формируя ледяные линзы и колоссальное вертикальное давление морозного пучения (до 0,3–0,5 МПа). Неравномерный подъем основания вспучивает монолитную железобетонную плиту пола, разрушает анкерные крепления высотных паллетных стеллажей и приводит к заклиниванию секционных ворот. Устройство принудительной системы жидкостного подогрева подстилающего слоя на базе змеевиков из стальных водогазопроводных труб по ГОСТ 3262-75 является надежным нормативным барьером против промерзания основания.

Физика морозного пучения и тепловой баланс под морозильной камерой

Поток холода направлен вертикально вниз от охлаждаемого объема склада к относительно теплому грунту, имеющему в Алматинском регионе естественную температуру около +8…+11 °C. Плотность теплового потока через изолированный пол при стационарном режиме рассчитывается по формуле: q = (Tгр − Tкам) / Rпол, где Tкам — температура воздуха в камере (−24 °C), Tгр — расчетная температура грунта под защитной плитой (+3…+5 °C), а Rпол — термическое сопротивление пирога пола.

Для поддержания положительной температуры на границе подстилающего бетона подогревающая трубная решетка должна непрерывно компенсировать утечку холода. Удельная тепловая мощность системы обогрева для низкотемпературных складов составляет от 15 до 25 Вт на квадратный метр площади пола. В качестве теплоносителя используется 30–40% водный раствор пропиленгликоля или этиленгликоля с температурой подачи +8…+12 °C и обратки +4…+6 °C, нагреваемый за счет бросового тепла от конденсаторов холодильных машин.

Почему для обогрева грунта выбирают стальные трубы ВГП

Ошибки при подборе материала труб для подземного регистра под многотонными складскими полами приводят к фатальным авариям, устранение которых требует полной остановки склада, оттаивания грунта и демонтажа армированной плиты. Применение полимерных труб под силовой стяжкой морозильного терминала сопряжено с повышенными рисками сплющивания при заливке тяжелого бетона бетононасосами и разрушения при неравномерных сейсмических сдвигах грунта.

Стальная водогазопроводная труба обыкновенной или легкой серии по ГОСТ 3262-75 обеспечивает абсолютные эксплуатационные преимущества:

  • Высокая кольцевая жесткость и прочность на сжатие: стальной профиль Ду 25–Ду 40 выдерживает монтажные нагрузки от тяжелой строительной техники, вес арматурных каркасов и динамическое давление свежеуложенного бетона без изменения проходного сечения.
  • Теплопроводность металла: коэффициент теплопроводности углеродистой стали составляет около 50–58 Вт/(м·°C), что в 250 раз выше, чем у сшитого полиэтилена (0,38 Вт/(м·°C)). Это обеспечивает равномерное температурное поле по всей площади основания без образования локальных зон замораживания между трубами.
  • Монолитные неразъемные сварные стыки: электродуговая сварка стальных плетей гарантирует 100% герметичность контуров под нагрузкой. После заливки бетоном сталь работает как единое целое с армирующей плитой, что подробно описано в материалах о системах отопления и циркуляции.
  • Коэффициент температурного расширения: температурное удлинение стали (0,012 мм/(м·°C)) практически совпадает с коэффициентом линейного расширения бетона (0,010–0,014 мм/(м·°C)), исключая возникновение сдвиговых напряжений и растрескивание защитного бетонного слоя при температурных колебаниях теплоносителя.

Инженерный расчет шага укладки и гидравлики регистров

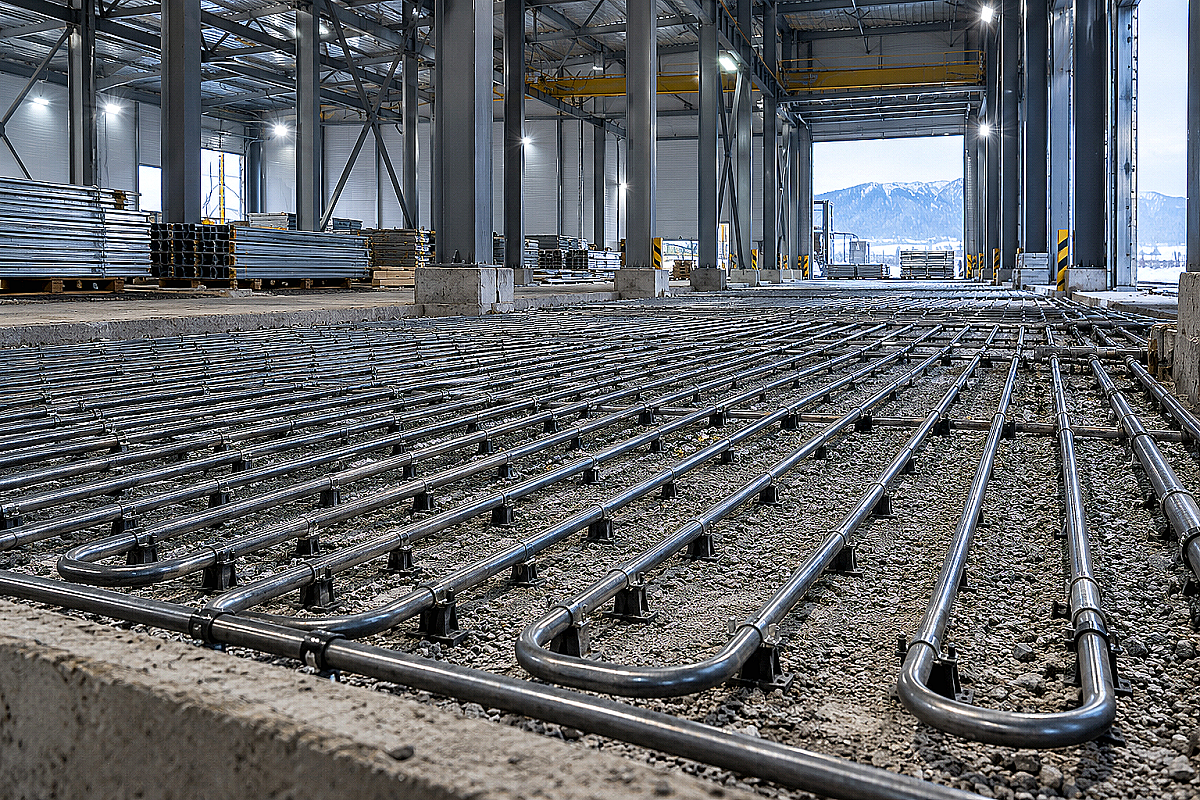

Раскладка подогревающих труб выполняется в виде параллельных змеевиковых контуров (петель) или бифилярной схемы (двойной меандр), где подающая и обратная линии укладываются параллельно. Это выравнивает среднюю температуру по площади и предотвращает появление зон переохлаждения в конце контура.

Шаг укладки стальных труб ВГП рассчитывается исходя из требуемой плотности теплового потока и толщины распределительного бетонного слоя над трубами. Для стандартного склада с температурой −24 °C и теплоизоляцией XPS толщиной 180 мм шаг укладки труб Ду 25 (наружный диаметр 33,5 мм) составляет 1,0–1,2 метра. При увеличении шага свыше 1,5 метров между трубами образуются холодные седловины с падением температуры ниже 0 °C.

Параметр системы обогреваКамера охлаждения (0…−5 °C)Морозильный склад (−18…−24 °C)Камера шоковой заморозки (−30…−35 °C)
Удельный тепловой поток, Вт/м²8–1215–2225–35
Диаметр трубы ВГП (ГОСТ 3262-75)Ду 25 (33,5 × 2,8 мм)Ду 25 / Ду 32 (42,3 × 2,8 мм)Ду 32 (42,3 × 2,8 мм)
Рекомендуемый шаг укладки, м1,2–1,50,9–1,20,7–0,9
Максимальная длина петли, м100–12080–10060–80
Температура теплоносителя (подача/обратка), °C+6 / +3+9 / +5+12 / +7
Гидравлическое сопротивление контура, кПа15–2020–3025–40

Пошаговый регламент монтажа и опрессовки контура обогрева грунта

Система подогрева размещается в нижнем слое конструктивного пирога пола под слоем теплоизоляции. Монтажные работы ведутся в строгой технологической последовательности:

  1. Подготовка основания: устройство песчано-гравийной подушки с послойным виброуплотнением (коэффициент уплотнения не менее 0,98) и укладка гидроизоляционной геомембраны.
  2. Заливка подбетонки: устройство нижней распределительной плиты из тощего бетона марки В7.5–В10 толщиной 80–100 мм с армированием дорожной сеткой.
  3. Сборка трубных контуров: раскладка стальных труб ВГП по направляющим фиксаторам. Плети соединяются исключительно электродуговой сваркой встык с контролем провара корня шва. Резьбовые и фланцевые соединения в теле бетонной плиты категорически запрещены.
  4. Подключение к распределительному коллектору: выводы контуров поднимаются в зону котельной или технического помещения, где подключаются к коллекторному узлу через балансировочные клапаны и расходомеры, аналогично схемам в системах холодоснабжения.
  5. Пневматические и гидравлические испытания: обязательная опрессовка собранных петель давлением 1,0–1,2 МПа (10–12 бар) с выдержкой не менее 24 часов до момента заливки защитного бетона. Бетонирование выполняется при сохранении рабочего давления 0,3–0,4 МПа в трубах.
  6. Защитное бетонирование и теплоизоляция: укладка мелкозернистого бетона класса В15 толщиной 80–100 мм над трубами, после набора прочности которого монтируются плиты экструдированного пенополистирола, пароизоляция и верхняя силовая фибробетонная плита пола с топпингом.

Автоматизация и энергоэффективность: использование тепла конденсации

Прямой электрический подогрев гликоля через ТЭНы сопряжен со значительными затратами электроэнергии: для склада площадью 5000 м² постоянная мощность обогрева составляет от 75 до 125 кВт. Для оптимизации эксплуатационных расходов на объектах в Казахстане применяется схема рекуперации с промежуточным пластинчатым теплообменником «фреон-гликоль» или «вода-гликоль».

Тепло от горячего газообразного хладагента, выходящего из компрессоров холодильной станции, направляется в рекуператор, нагревая циркулирующий раствор пропиленгликоля до требуемых +10…+12 °C без расхода покупного тепла. Щит управления контролирует показания термометров сопротивления Pt100, установленных в теле бетонной плиты под центром каждого контура, и автоматически регулирует скорость циркуляционных насосов.

Типичные ошибки при обустройстве подогрева оснований

Несоблюдение инженерных правил приводит к деградации конструкции пола:

  • Использование труб с тонкими стенками или дефектами шва: некондиционный прокат без сертификатов может дать микротрещину при усадке бетона, что вызовет утечку гликоля в грунт.
  • Отсутствие резервных контуров: на ответственных объектах монтируют стопроцентное дублирование системы (две независимые трубные сетки с чередованием шага), чтобы при выходе из строя одного контура не прерывать работу склада.
  • Заливка бетона при спущенном давлении: если трубы не находятся под давлением во время бетонирования, тяжелая смесь может деформировать профиль, что вызовет гидравлический дисбаланс петель.

Часто задаваемые вопросы (FAQ)

Можно ли использовать воду вместо гликоля в системе обогрева грунта?

Категорически нет. В случае аварийного отключения циркуляционных насосов или длительного обесточивания объекта теплоноситель в трубах охладится ниже 0 °C из-за постоянного притока холода от камеры. Замерзшая вода разорвет стальные трубы в теле бетона, что приведет к полной неремонтопригодности системы.

Какой срок службы стальных труб ВГП в монолитном бетоне под полом?

При качественном бетонировании щелочная среда бетона (pH 12–13) пассивирует наружную поверхность стали, полностью блокируя доступ кислорода и грунтовую коррозию. Срок службы герметичного стального контура с нейтральным гликолевым теплоносителем превышает 40–50 лет, что перекрывает нормативный ресурс самого здания склада.

Как обнаружить утечку теплоносителя в подземном регистре?

Утечка фиксируется падением давления в расширительном баке и датчиками уровня подпиточной емкости. Локализация поврежденной петли производится поочередным перекрытием вентилей на распределительном коллекторе с замером манометрического давления по каждому контуру.
