Выскальзывание полиэтиленовой трубы из соединительного узла при сезонных подвижках грунта или гидродинамических ударах — одна из самых коварных аварий на наружных водопроводных сетях. В отличие от стального трубопровода, эластичный полиэтилен марки ПЭ-100 обладает высоким коэффициентом линейного термического расширения и склонен к осевому стягиванию при подаче холодной воды. Когда в камере или траншее установлена обычная обжимная муфта без механического замка, гладкая резиновая манжета не способна удержать многотонное растягивающее усилие, что приводит к полному раскрытию стыка и затоплению объекта.
В условиях предгорий Алматы, где нормативная сейсмичность достигает 9–10 баллов по СН РК 2.03-30-2017, а перепады высот создают высокое гидростатическое давление, применение соединительной арматуры с жесткой фиксацией от продольного смещения является обязательным инженерным требованием.
Принцип работы фиксирующих муфт и механика осевого вырыва ПЭ-100
Главная причина аварий на стыках полиэтилена с традиционными чугунными или стальными муфтами заключается в физике полимера. При снижении температуры транспортируемой воды с летних +20 °C до зимних +4 °C каждый 100-метровый участок магистрали стремится сократиться на 25–30 см. Если трубопровод зажат грунтом неравномерно, в точках подключения запорной арматуры возникает осевое растягивающее напряжение, измеряемое десятками килоньютонов.

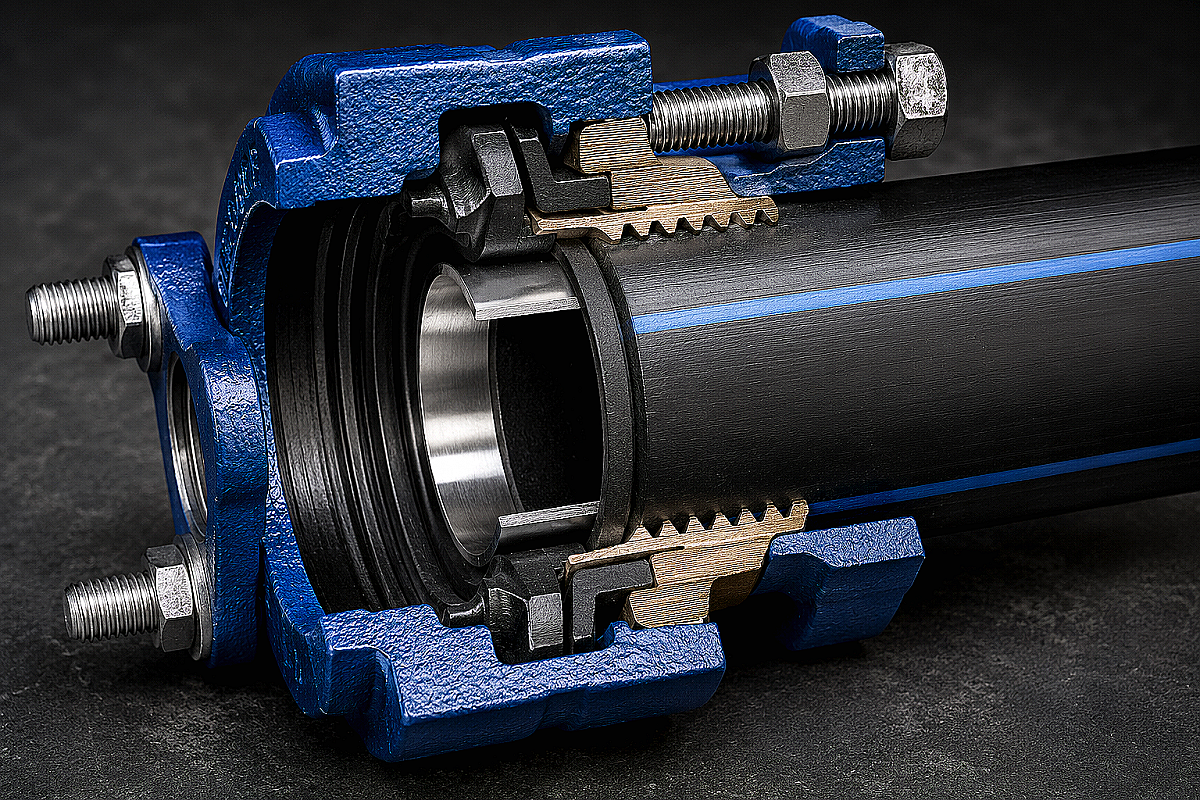

Стандартные универсальные муфты (типа ДРК или ПФРК) обеспечивают герметичность исключительно за счет радиального сжатия гладкого резинового уплотнителя EPDM. При возникновении тягового усилия полиэтилен просто выскальзывает из эластомера. Фиксирующие муфты и фланцевые адаптеры (механические соединения с защитой от растягивающих усилий) оснащены разрезным металлическим цанговым кольцом со специальными коническими зубьями из латуни или высокопрочной стали.
- Двухступенчатая работа узла: при затяжке шпилек сначала обжимается эластомерное уплотнение, обеспечивающее гидравлическую герметичность даже при нулевом давлении;
- Самозаклинивающийся замок: при возникновении продольного растягивающего усилия или скачка давления зубчатые сегменты врезаются в наружный слой стенки трубы ПЭ-100 на глубину не более 0,3–0,5 мм, намертво блокируя осевое смещение;
- Сохранение целостности полимера: геометрия зубьев рассчитана так, чтобы исключить концентрацию критических напряжений и предотвратить распространение медленных трещин в теле трубы.
Правильно подобранные трубы ПЭ-100 для питьевого водоснабжения в сочетании с фиксирующей арматурой образуют неразъемную по прочности систему, сопоставимую со сварным стыком, но сохраняющую возможность быстрого демонтажа при регламентных ремонтах.
Зачем нужна опорная гильза жесткости (вставка) для SDR 17 и SDR 21
Распространенная ошибка монтажных бригад при установке обжимных фиксирующих адаптеров — отказ от внутренних металлических вставок на тонкостенных трубах. Полиэтилен обладает свойством ползучести под длительной механической нагрузкой. Когда внешние болты муфты создают мощное радиальное давление на трубу с показателями SDR 17, SDR 21 или SDR 26, стенка полимера со временем проминается внутрь, уменьшаясь в диаметре на 1–2 мм.
В результате радиальной деформации зубья фиксирующего кольца теряют сцепление с наружной поверхностью, а обжатие резинового уплотнителя ослабевает. Внутренняя гильза жесткости (stiffener insert), изготовленная из нержавеющей стали AISI 304 или антикоррозионного полиформальдегида, полностью устраняет этот риск:
- Гильза имеет гладкую коническую заходную кромку и наружный упорный бурт, предотвращающий ее смещение внутрь трубопровода;
- Вставка компенсирует радиальные сжимающие усилия от затяжки болтов муфты, сохраняя идеальную круглость торца трубы;
- Зубчатые сегменты внешнего фиксирующего кольца надежно внедряются в полиэтилен, опираясь на жесткую внутреннюю металлическую оправку.
Для напорных сетей с толстостенными трубами SDR 11 и SDR 9 установка гильзы жесткости требуется только при динамических нагрузках свыше 16 бар, однако для тонкостенных магистралей SDR 17 наличие внутренней оправки строго обязательно по технологическим картам производителей арматуры.
Сравнительный анализ: фиксирующие муфты, буртовые втулки и муфты без фиксации
При комплектации узлов переключения и водомерных колодцев снабженцы выбирают между тремя основными типами соединений. В таблице ниже приведены ключевые эксплуатационные различия этих решений для условий Казахстана.
| Параметр сравнения | Фиксирующая муфта / адаптер с замком | Буртовая втулка + расточенный фланец | Универсальная муфта ПФРК (без фиксации) |
|---|---|---|---|
| Сопротивление осевому вырыву | Абсолютное (до предела текучести трубы) | Монолитное (сварной стык) | Низкое (удерживается только силой трения резины) |
| Необходимость сварочного поста | Не требуется (механическая сборка) | Обязательна стыковая сварка ПНД | Не требуется |
| Монтаж в обводненной траншее | Возможен без ограничений | Запрещен до полной откачки воды | Возможен |
| Поведение в сейсмозоне 9–10 баллов | Компенсирует угловые отклонения до 4° без потери герметичности | Жесткий монолитный узел, требует компенсаторов | Высокий риск полного выскальзывания трубы |
| Скорость монтажа узла Ду 110–225 | 15–20 минут ключом | 1,5–2 часа (торцовка, нагрев, остывание) | 10–15 минут |
| Допустимость установки на уклонах | Разрешена без дополнительных упоров | Разрешена | Запрещена без монолитных упорных блоков |
Хотя классический переход через расточенные фланцы под ПНД втулку остается базовым решением для открытых трасс, в стесненных камерах, колодцах и при аварийных врезках механические фиксирующие адаптеры незаменимы по скорости и удобству монтажа.
Пошаговый регламент монтажа и нормы затяжки болтов
Надежность зажимного соединения на 90% зависит от соблюдения культуры монтажа. Загрязнения, перекосы и неравномерная затяжка фланцевых шпилек приводят к повреждению уплотнительных манжет.
- Подготовка торца: труба отрезается строго под прямым углом к продольной оси (допустимое отклонение не более 2–3 мм). С наружной кромки снимается фаска под углом 30°, а наружная поверхность очищается от грунта и царапин на длину, превышающую глубину посадки муфты на 50 мм;
- Монтаж гильзы: в полость трубы до упора запрессовывается внутренняя опорная вставка соответствующего диаметра и SDR;
- Разметка посадки: маркером наносится контрольная линия глубины захода трубы в корпус муфты, чтобы визуально контролировать соосность после сборки;
- Сборка узла: корпус муфты или фланцевого адаптера надвигается на трубу до упора без перекоса резиновой манжеты;
- Затяжка крепежа: затягивание болтов выполняется крест-накрест динамометрическим ключом в 3–4 прохода с выходом на номинальный крутящий момент (для болтов М12 — 55–65 Н·м, для М16 — 110–130 Н·м, для М20 — 180–210 Н·м).
При стыковке с чугунной или стальной запорной арматурой необходимо использовать ответные стальные фланцы по давлению, контролируя совпадение условного прохода (Ду/DN) и номинального рабочего давления Ру (PN 10 / PN 16).
Часто задаваемые вопросы
Можно ли использовать фиксирующие муфты повторно после демонтажа?
Корпус муфты и резиновое уплотнение EPDM при отсутствии механических повреждений допускают повторное использование. Однако разрезное цанговое кольцо с металлическими зубьями является одноразовым расходным элементом: при повторном зажиме затупленные грани не обеспечат проектного зацепления, поэтому кольцо необходимо заменить на новый оригинальный ремкомплект.
Чем отличается фиксирующий фланцевый адаптер от универсального ПФРК?
Универсальный адаптер ПФРК обжимает трубу только гладким эластомером и рассчитан на чугунные или стальные трубы, которые не меняют геометрию под нагрузкой. Фиксирующий адаптер специально спроектирован для полиэтилена (ПЭ-80, ПЭ-100) и оснащен зажимными сегментами, которые врезаются в пластик и удерживают осевые растягивающие нагрузки до разрыва самой трубы.
Какой предельный угол отклонения оси трубы допускает фиксирующая муфта?
Конструкция большинства качественных фиксирующих муфт позволяет компенсировать угловой изгиб трубопровода до 3–4° на каждый зажимной конец (суммарно до 6–8° на двухсторонней соединительной муфте). Это позволяет обходить плавные препятствия в траншее без монтажа дополнительных сварных отводов.
Обязательно ли ставить бетонные упоры, если на повороте стоит фиксирующий адаптер?
На магистралях диаметром до 160 мм при давлении до 10 бар фиксирующие адаптеры полностью воспринимают распорные гидродинамические усилия без необходимости бетонирования упорных блоков. На диаметрах 200 мм и выше устройство упоров в связных грунтах регламентируется проектом по требованиям СП РК 4.01-101-2012 для разгрузки сопряженной арматуры.
Что взять с собой к закупке
Чтобы закупка соединительной арматуры на складе металлопроката и труб закрыла задачу без довозов и переделок на объекте, проверьте спецификацию по следующим пунктам:
- Точные параметры трубы: наружный диаметр (d, мм) и показатель SDR (толщина стенки). Разница между SDR 11 и SDR 17 определяет необходимость заказа внутренних гильз жесткости;
- Тип соединяемой арматуры: для подключения задвижек и затворов требуется фланцевый адаптер с фиксацией, для сращивания двух плетей ПНД — соединительная двусторонняя фиксирующая муфта;
- Класс давления: соответствие номинала адаптера рабочему давлению магистрали (PN 10 или PN 16);
- Комплект гильз жесткости: по количеству зажимаемых концов тонкостенных труб;
- Монтажный крепеж и уплотнения: оцинкованные болты, гайки с увеличенными шайбами и паронитовые или EPDM-прокладки для фланцевого стыка.
На центральном складе компании ATLANT MARKET в Алматы, а также на региональных филиалах в Талдыкоргане и Каскелене поддерживается полный сортамент напорных труб ПЭ-100, сертифицированных по стандарту ГОСТ 18599-2001, соединительных муфт, фланцевых адаптеров с замком против вырыва и стальных расточенных фланцев. Инженеры компании помогут скомплектовать заказ под проектные условия, организовать резку проката в размер и обеспечить оперативную доставку партий автотранспортом по всем регионам Казахстана.
