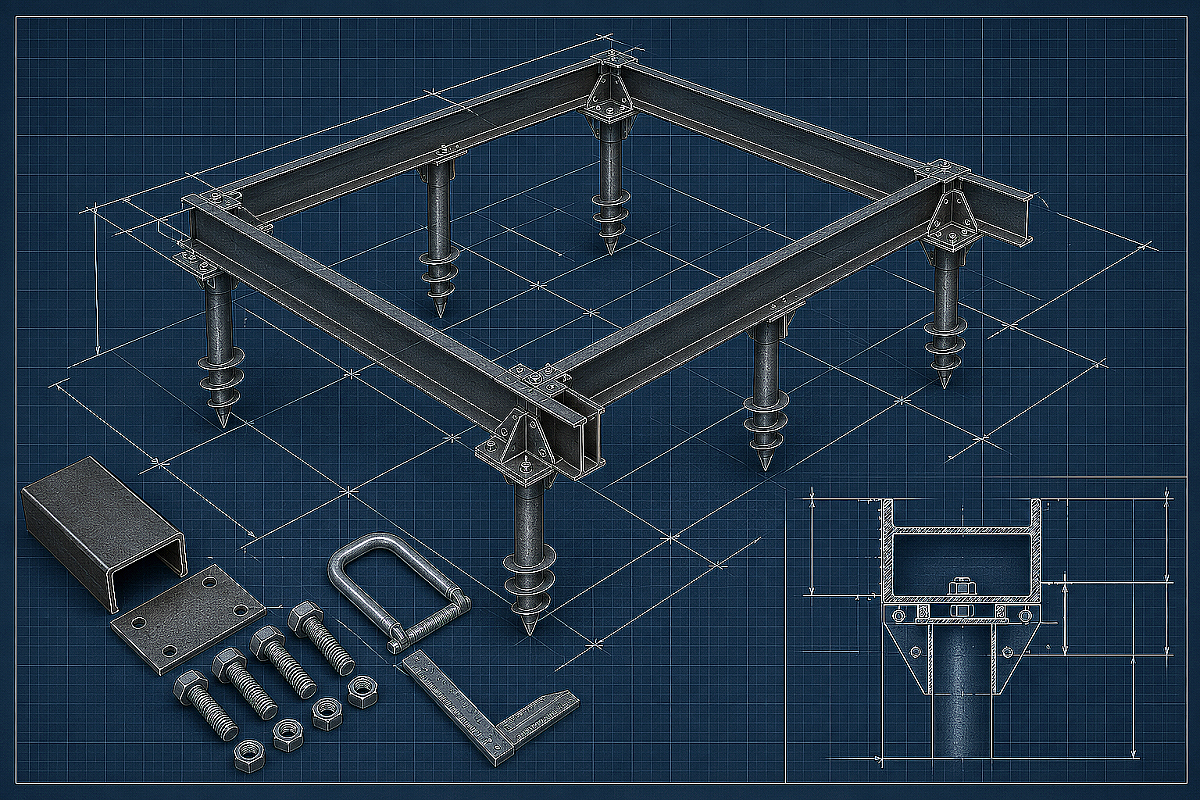

Строительство малоэтажных домов, модульных зданий, складов и технологических площадок на склонах и просадочных грунтах предгорий Алматы неизбежно сталкивается с проблемой нестабильности верхних слоев почвы. Винтовые и буронабивные сваи переносят вес строения на плотные несущие горизонты, однако без жесткого верхнего связующего пояса (ростверка) вертикальные опоры остаются уязвимыми к боковым сдвигам и неравномерным просадкам при сейсмических колебаниях. Стальной горячекатаный швеллер по ГОСТ 8240-97 выступает силовым каркасом, распределяющим точечные нагрузки от несущих стен по всему свайному полю.
Ошибки при закупке и монтаже обвязочного швеллера обходятся дорого: выбор заниженного типоразмера приводит к провисанию полов под весом перегородок и мебели, а пренебрежение узловыми косынками на углах провоцирует раскрытие сварных швов при сезонных подвижках почвы. Для снабженца и прораба важно точно подобрать номер профиля, марку стали и схему укладки проката на оголовки свайных стволов с учетом нагрузок конкретного проекта.
Сортамент и геометрия: серии 14П–24П, У и выбор марки стали
Для создания свайного ростверка применяется исключительно горячекатаный сортовой прокат. Использование тонкостенных холодногнутых профилей для силового пояса фундамента запрещено строительными нормами из-за скругленных углов, снижающих площадь пятна контакта с оголовком, и меньшей толщины полок.
При проектировании металлического ростверка проектировщики выбирают между двумя основными геометрическими сериями горячекатаного проката:
- Серия П (с параллельными гранями полок): обеспечивает идеальное прилегание деревянного бруса, опорных пластин стеновых сэндвич-панелей или направляющих каркаса из ЛСТК без образования клиновидных зазоров;
- Серия У (с уклоном внутренних граней полок): классический профиль с утолщением металла в зоне сопряжения полки и стенки, обладающий повышенным сопротивлением на изгиб при аналогичной массе погонного метра. Подробнее конструктивные различия разбирает статья о швеллерах серий У и П.
Критическим фактором надежности фундамента в климате Казахстана выступает химический состав сплава. Для большинства объектов в равнинных районах со спокойной ветровой нагрузкой применяется конструкционная углеродистая сталь марки Ст3сп или Ст3пс по ГОСТ 380-2005. Однако в сейсмических зонах Алматинской области (9–10 баллов по шкале MSK-64) и на объектах с круглогодичным циклом динамических нагрузок рекомендуется закладывать низколегированную сталь 09Г2С по ГОСТ 19281-2014. Высокий предел текучести (345 МПа против 245 МПа у Ст3) и стабильная ударная вязкость при отрицательных температурах до -70 °C гарантируют сохранение несущей способности ростверка в любых климатических условиях. Экспертный разбор низколегированного проката представлен в материале о швеллерах из стали 09Г2С для сейсмостойких конструкций.
Способы укладки швеллера на оголовки свай
Пространственное положение металлопроката относительно оголовка сваи определяет распределение моментов инерции и удобство последующего возведения стен строения. В строительной практике применяются три основных схемы монтажа:
- Укладка полками вниз (надевание «в замок»): швеллер надевается стенкой на оголовок так, чтобы полки охватывали монтажную пластину сваи с боков. Это классический способ для винтовых свай с диаметром ствола 89 и 108 мм, обеспечивающий фиксацию балки от бокового смещения еще до наложения сварных швов. Минус схемы — ширина оголовка должна строго соответствовать внутреннему расстоянию между полками швеллера.
- Укладка полками вверх («корыто»): плоская наружная грань стенки швеллера опирается на оголовок сваи и приваривается к нему сплошным или прерывистым швом. В образовавшийся внутренний желоб укладывается нижний обвязочный брус деревянного дома или монтируется арматурный каркас для последующего бетонирования монолитного цоколя. Требует обязательного сверления дренажных отверстий в стенке профиля для отвода дождевой и талой воды.
- Сдвоенная укладка «в коробку» или «двутавр»: при шаге свай свыше 2,5–3 метров или возведении тяжелых двухэтажных строений швеллеры свариваются попарно. Сварка «в коробку» формирует замкнутый полый профиль с одинаковой жесткостью в обеих плоскостях. Технологические регламенты формирования таких узлов описаны в руководстве по сварке швеллеров в коробку.
Расчет нагрузок и шага свай: подбор типоразмера
Главным критерием подбора номера швеллера является непревышение предельно допустимого относительного прогиба балки под эксплуатационной нагрузкой, который по СП РК 5.01-102-2013 для жилых и общественных зданий не должен превышать 1/400 длины пролета между соседними сваями. Если балка прогнется сильнее, в конструкции пола возникнет зыбкость, а в чистовой отделке стен появятся диагональные трещины.
При расчете суммируются постоянные нагрузки (собственный вес свайного ростверка, каркаса стен, перекрытий, кровли), временные снеговые нагрузки (до 180–240 кг/м² для Алматинского региона) и полезная эксплуатационная нагрузка жилых помещений (150–200 кг/м² с коэффициентом надежности по нагрузке 1,3).
| Номер швеллера (ГОСТ 8240-97) | Теоретическая масса 1 пог. м, кг | Рекомендуемый диаметр сваи, мм | Макс. шаг свай при нагрузке 1,5 т/пог. м | Рекомендуемая область применения в ИЖС |
|---|---|---|---|---|
| Швеллер 14П / 14У | 12,30 | 89 | 1,8–2,0 м | Легкие террасы, беседки, веранды, хозблоки |
| Швеллер 16П / 16У | 14,20 | 108 | 2,0–2,2 м | Одноэтажные каркасные дома, бани из бруса |
| Швеллер 18П / 18У | 16,30 | 108 / 133 | 2,3–2,5 м | Мансардные дома из СИП-панелей, каркасники |
| Швеллер 20П / 20У | 18,40 | 133 | 2,5–2,8 м | Двухэтажные каркасные дома, блочно-модульные здания |
| Швеллер 24П / 24У | 24,00 | 133 / 159 | 2,8–3,2 м | Тяжелые склады, гаражи, насосные станции, блок-контейнеры |
Технология сварки монтажных узлов и антикоррозийная защита
Долговечность свайного металлокаркаса напрямую зависит от качества сборки угловых сопряжений и Т-образных примыканий внутренних несущих линий к внешнему периметру. Монтаж обвязки выполняется в строгой технологической последовательности:
- Нивелирование свайного поля: все сваи срезаются в единый горизонтальный горизонт с помощью оптического или лазерного нивелира, внутренняя полость стволов бетонируется, сверху привариваются стальные оголовки с монтажными пластинами толщиной не менее 8–10 мм;
- Стыковка балок на оголовках: продольный стык двух отрезков швеллера обязан располагаться строго по центру монтажной пластины сваи. Стыковка балок «на весу» в межсвайном пролете категорически запрещена;
- Формирование угловых узлов: на углах здания швеллеры запиливаются под углом 45° либо стыкуются встык с разделкой кромок. Сверху и снизу углового соединения навариваются треугольные усиливающие косынки из листовой стали толщиной 6–8 мм;
- Наложение сварных швов: швеллер приваривается к пластине оголовка угловыми швами катетом 6–8 мм. Сварку ведут штучными электродами с основным покрытием (типа Э50А / УОНИ-13/55), обеспечивающими высокую пластичность наплавленного металла в сейсмических условиях;
- Удаление шлака и подготовка поверхности: после завершения сварки все швы тщательно очищаются от шлаковой корки и брызг металла металлической щеткой или зачистным кругом УШМ.
Зона сопряжения стального ростверка с оголовками свай находится в наиболее агрессивной среде: испарения влаги от грунта, отсутствие прямого солнечного проветривания в подполе и перепады температур провоцируют конденсацию влаги. Незащищенный черный металл теряет до 0,1–0,15 мм толщины стенки в год из-за электрохимической коррозии. Для долговременной защиты применяется двухслойное грунтование эпоксидными или фосфатирующими составами (типа ЭП-0199 или ВЛ-02) с последующим нанесением толстослойной резино-битумной или полиуретановой мастики холодного отверждения. Между стальным швеллером и первым венцом деревянного бруса обязательно укладывается двухслойная гидроизоляционная отсечка из наплавляемого битумно-полимерного материала.
Вопросы и ответы об обвязке свай швеллером
Можно ли использовать швеллер 10 или 12 для обвязки фундамента жилого дома?
Использование швеллера типоразмеров 10 и 12 допускается только для легких вспомогательных построек (заборов, сараев, навесов) при шаге свай не более 1,5 метров. Для жилого дома несущей способности полок и момента сопротивления стенки такого профиля недостаточно: под весом несущих стен и стяжки пола балка получит недопустимый прогиб, вызывающий перекос дверных и оконных коробок.
Какой швеллер выгоднее купить — 12-метровый или с заводской нарезкой в размер?
Заказ цельного 12-метрового проката с последующей резкой по проектной раскладке на складе позволяет минимизировать количество сварных стыков на свайном поле. Компания ATLANT MARKET выполняет высокоточную резку сортового металлопроката в размер заказчика на собственной металлобазе в Алматы, что исключает необходимость проведения шумных отрезных работ на объекте и сокращает транспортные расходы при доставке по Казахстану.
Обязательно ли сваривать швеллер с оголовком, или достаточно болтового соединения?
В условиях сейсмичности Алматинского региона (9–10 баллов) нормативные регламенты СН РК требуют жесткого сварного соединения ростверка с оголовками сплошным или прерывистым швом с двух сторон. Болтовое соединение допускается только как временная фиксация при монтаже либо на легких временных конструкциях, так как со временем болты ослабевают под воздействием вибрационных ветровых нагрузок.
Чем закрыть открытый торец швеллера на углах фундамента?
Открытые торцы швеллера на углах здания завариваются стальными заглушками из листового проката толщиной 4–6 мм. Это предотвращает попадание влаги, листвы и снега во внутреннюю полость ростверка и защищает металл от образования очагов подпленочной коррозии изнутри.
Что взять с собой к закупке
Чтобы оперативно укомплектовать свайный фундамент на складе металлопроката, подготовьте чертеж свайного поля с точными межосевыми расстояниями между опорными точками. Сверьте проектную спецификацию: толщину полок и стенок швеллера необходимо проконтролировать штангенциркулем при приемке металла, сверив фактическую массу погонного метра с теоретическими значениями по ГОСТ 8240-97.
Помимо самого швеллера (серий 14П–24П из стали Ст3сп или 09Г2С), включите в заказ листовую сталь толщиной 6–8 мм для нарезки усиливающих косынок, электроды с основным покрытием (УОНИ-13/55), антикоррозийный грунт и рулонную гидроизоляцию. Компания АТЛАНТ МАРКЕТ обеспечивает прямые поставки сертифицированного сортового швеллера напрямую с заводов-изготовителей, предоставляя услугу профессиональной нарезки хлыстов в размер и оперативную доставку манипулятором на строительные площадки Алматы, Каскелена, Талдыкоргана и других регионов Казахстана.
