Застывание высоковязких нефтепродуктов, мазута, битума, парафинов или химических реагентов в наружных продуктопроводах при зимних температурах до −25…−35 °C — классическая аварийная ситуация на промышленных предприятиях и нефтебазах Казахстана. Остановка перекачки всего на несколько часов приводит к образованию плотных пробок по всей длине магистрали, ликвидация которых требует дорогостоящего пропаривания или полной вырезки участков.
Применение электрического кабельного обогрева на протяженных взрывоопасных объектах сопряжено с высоким энергопотреблением и жесткими требованиями к взрывозащите. Паровые спутники (пароспутники) из стальных водогазопроводных труб остаются наиболее надежным, экономичным и пожаробезопасным решением для непрерывного поддержания технологической температуры перекачиваемых сред за счет вторичного тепла котельных установок.
Назначение пароспутников и почему для обогрева выбирают трубы ВГП
Пароспутник представляет собой вспомогательный трубопровод малого диаметра (обычно Ду 15, Ду 20 или Ду 25), прокладываемый параллельно основной технологической трубе (продуктопроводу) вплотную к ее стенке под общим слоем теплоизоляции. Тепловая энергия водяного пара низкого или среднего давления передается стенке продуктопровода через кондуктивный контакт и конвекцию в замкнутом воздушном объеме изоляционного кожуха.
Для монтажа спутниковых линий в условиях промышленных площадок Алматы и других регионов страны используется стальная водогазопроводная труба ВГП по ГОСТ 3262-75. Выбор этого проката обусловлен следующими эксплуатационными факторами:
- Устойчивость к давлению насыщенного пара: трубы ВГП обыкновенной и усиленной серий гарантированно выдерживают гидравлическое давление до 2,4–3,1 МПа при рабочих температурах теплоносителя +130…+200 °C.
- Механическая прочность при стяжке: толщина стенки от 2,8 до 3,5 мм исключает сплющивание спутника при затяжке монтажных металлических бандажей.
- Долговечность в условиях конденсатообразования: монолитная структура стали марки Ст3сп/Ст3пс сопротивляется коррозионно-кавитационному износу при движении двухфазного пароводяного потока.
- Ремонтопригодность: жесткая труба держит проектный уклон без волнообразного провисания между точками фиксации, что исключает образование внутренних гидравлических карманов.
Расчет количества пароспутников и диаметра трубы ВГП
Количество и диаметр паровых линий зависят от диаметра основного продуктопровода, расчетной минимальной температуры наружного воздуха и требуемой температуры поддержания среды. Для предотвращения локального перегрева продукта и равномерного распределения тепла спутники располагают в нижней или боковой четверти окружности несущей трубы.
При температуре пара +130…+150 °C (давление 0,3–0,5 МПа) на открытых эстакадах Алматинской области применяются следующие нормативные соотношения:
| Диаметр продуктопровода (Ду), мм | Число пароспутников, шт. | Диаметр трубы ВГП (ГОСТ 3262-75) | Схема размещения спутников по сечению | Рекомендуемый шаг бандажей, мм |
|---|---|---|---|---|
| Ду 50 – Ду 80 | 1 | Ду 15 (21,3 × 2,8 мм) | Снизу по нижней образующей (на 6 часов) | 400 – 500 |
| Ду 100 – Ду 150 | 1 – 2 | Ду 20 (26,8 × 2,8 мм) | Снизу на 6 часов либо по бокам на 4 и 8 часов | 500 |
| Ду 200 – Ду 250 | 2 – 3 | Ду 20 / Ду 25 (33,5 × 3,2 мм) | Снизу симметрично на 4, 6 и 8 часов | 500 – 600 |
| Ду 300 – Ду 400 | 3 – 4 | Ду 25 (33,5 × 3,2 мм) | По нижней полуокружности с шагом 90–120° | 600 |
| Ду 500 и более | 4 – 6 | Ду 25 / Ду 32 (42,3 × 3,2 мм) | Равномерно по нижней и средней зонам | 600 – 800 |
Для повышения коэффициента теплопередачи при обогреве застывающих мазутопроводов между трубой ВГП и стенкой продуктопровода наносят слой теплопроводящей углеродно-графитовой мастики, увеличивающей пятно прямого теплового контакта в 3–4 раза.
Технология крепления, отвод конденсата и термокомпенсация
Грубейшей ошибкой при монтаже обогрева является прямая приварка трубы пароспутника прихватками к телу продуктопровода. Разница температур между горячей паровой веткой (+150 °C) и холодной продуктовой трубой (+40 °C) вызывает разнородное линейное удлинение, приводящее к срезу сварных швов, образованию концентраторов напряжений и сквозным трещинам в основной магистрали.
Монтаж пароспутников выполняется по строгому регламенту с соблюдением правил подвижного сопряжения:

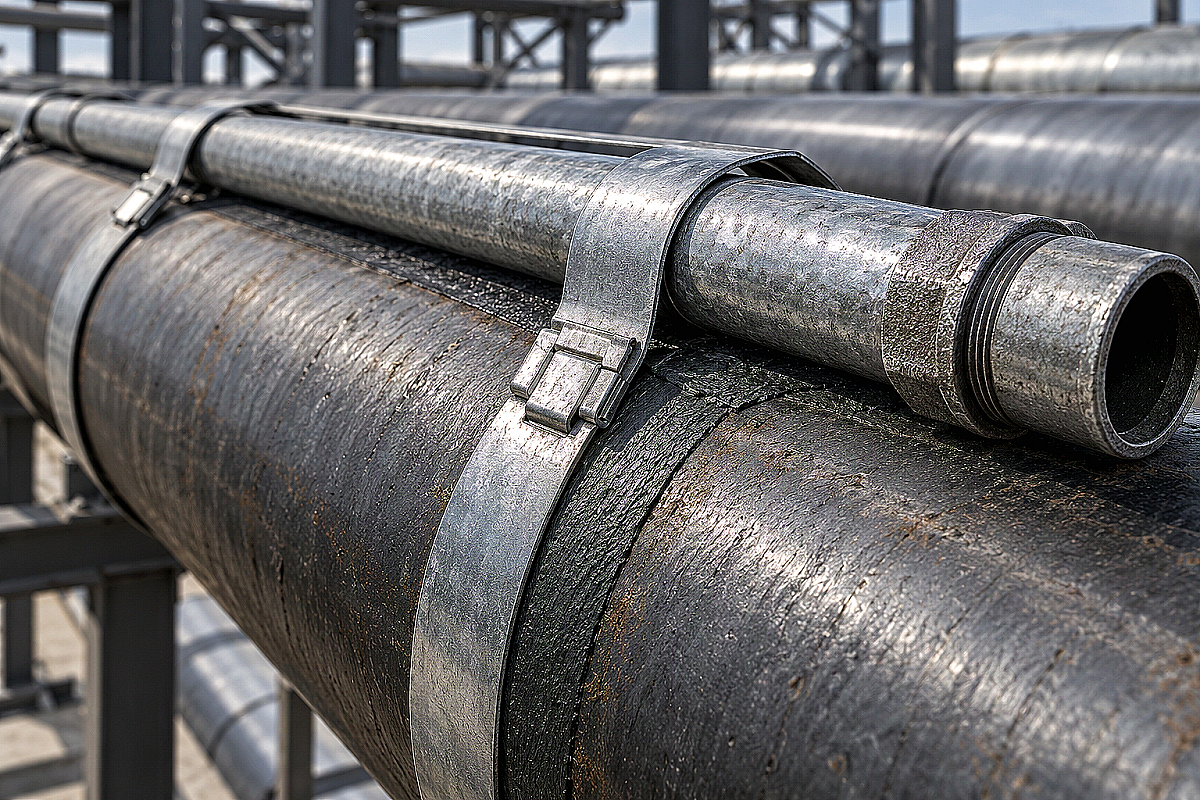

- Бандажное крепление: фиксация трубы ВГП к магистрали производится гибкими стальными бандажами из упаковочной ленты 20 × 0,8 мм или оцинкованной полосы с замками-клипсами. Под ленту устанавливают защитные прокладки из паронита или стеклоткани для предотвращения истирания металла.
- Обеспечение уклона: спутник монтируется с постоянным уклоном не менее 0,005 (5 мм на 1 метр длины) по ходу движения пара для свободного стока образующегося конденсата к конденсатоотводчикам.
- Ограничение длины плеча: максимальная длина одного непрерывного участка пароспутника без сброса конденсата не должна превышать 60–80 метров. В конце каждого плеча монтируется коллектор с термодинамическим или поплавковым конденсатоотводчиком.
- Температурная компенсация: в зонах, где установлены сильфонные или П-образные компенсаторы продуктопровода, труба пароспутника также снабжается гибким П-образным компенсационным вылетом либо витком из гибкого металлорукава.
Ошибки при монтаже пароспутников и их последствия
Несоблюдение гидродинамических требований при сборке парового контура снижает КПД обогрева и провоцирует аварии на производственной площадке:
- Отсутствие теплоизоляционного разделения: укладка спутника вплотную к термочувствительному продуктопроводу без теплопроводящей прокладки или воздушного зазора в системах перекачки полимеров вызывает местный перегрев и коксование среды на внутренней стенке.
- Образование водяных мешков: провисание трубы ВГП между редкими бандажами приводит к скоплению конденсата и разрушительным гидроударам при открытии парового вентиля.
- Объединение сброса конденсата: врезка конденсатопроводов от спутников разной длины в общий безнапорный коллектор без обратных клапанов провоцирует противоток и запирание теплоотдачи на дальних участках.
- Использование несертифицированного тонкостенного проката: замена трубы ГОСТ 3262-75 на тонкостенный профиль приводит к ускоренному коррозионному свищу под утеплителем, обнаружить который до намокания всей изоляции невозможно.
Часто задаваемые вопросы
Какой пар подается в пароспутники — насыщенный или перегретый?
Для пароспутников применяется сухой насыщенный пар давлением 0,2–0,6 МПа. Насыщенный пар обладает максимальным коэффициентом теплоотдачи при конденсации (фазовом переходе), отдавая скрытую теплоту парообразования стенкам трубы ВГП. Перегретый пар для обогрева неэффективен, так как до начала конденсации работает как обычный сухой газ с низкой теплоотдачей.
Можно ли использовать оцинкованную трубу ВГП для пароспутников?
Для транспортировки пара с температурой свыше +120 °C использование оцинкованных труб не рекомендуется, так как при постоянном высокотемпературном воздействии цинковое покрытие внутри трубы деградирует и отслаивается, засоряя сетки конденсатоотводчиков. Для пароспутников применяют черную стальную трубу ВГП по ГОСТ 3262-75, предварительно окрашенную термостойким грунтом снаружи.
Как защитить пароспутник от замерзания при аварийной остановке подачи пара?
В нижних точках каждого контура перед конденсатоотводчиками устанавливают автоматические антифрост-клапаны (термостатические дренажные клапаны), которые открываются при падении температуры конденсата ниже +35 °C и полностью опорожняют ветку самотеком, исключая размораживание трубы.
Как осуществляется врезка пароспутника в главный паропровод котельной?
Подключение выполняется сверху паровой магистрали через штуцер с отключающим шаровым краном или паровой задвижкой, чтобы исключить попадание донного шлама и конденсата из магистрали в малый диаметр спутника, аналогично схемам, которые применяются при обвязке паровых котлов и технологических теплоузлов.
Что взять с собой к закупке
Для надежного монтажа спутникового обогрева технологических трубопроводов на складе металлопроката комплектуется следующий набор материалов:
- Трубы стальные водогазопроводные черные по ГОСТ 3262-75 (Ду 15, Ду 20, Ду 25) с толщиной стенки от 2,8 мм с заводскими сертификатами соответствия.
- Стальная бандажная лента из нержавеющей или оцинкованной стали шириной 19–20 мм и замки-бугели для надежной фиксации к продуктопроводу.
- Крутоизогнутые приварные отводы ГОСТ 17375-2001 соответствующих диаметров для сборки компенсационных петель и обхода запорной арматуры.
- Термодинамические конденсатоотводчики, сетчатые фланцевые или муфтовые фильтры и запорная паровая арматура на давление Ру 16–25.
- Теплопроводящая мастика и минераловатные цилиндры с фольгированным защитным слоем для общей изоляции узла.
