Отопление крупногабаритных помещений с высотой перекрытий от 6 до 14 метров — производственных цехов, ремонтных боксов спецтехники, складских терминалов и авиационных ангаров в Алматинской области — сопряжено с высоким градиентом температур по высоте. При использовании классических напольных или настенных регистров отопления из стальных труб перегретый конвективный воздух естественным образом устремляется вверх, нагревая кровельные конструкции до +28…+32 °C, в то время как в рабочей зоне на отметке 1,5–2,0 метра температура не поднимается выше +12…+14 °C. Попытка прогреть такой объем конвекцией оборачивается колоссальными счетами за газ и перегрузкой котельной.
Потолочные водяные панели лучистого обогрева (водяные инфракрасные излучатели) решают проблему стратификации за счет принципиально иной физики: теплоноситель с высокой температурой (+80…+110 °C) циркулирует по стальным трубам, сопряженным с алюминиевыми или оцинкованными теплораспределительными экранами. Лучистый поток без потерь проходит через толщу воздушного слоя и нагревает непосредственно плиту пола, станочный парк, стеллажи и людей, формируя комфортный микроклимат при общем снижении средней температуры воздуха в объеме здания на 3–5 °C. Применение стальных труб ВГП для систем отопления по ГОСТ 3262-75 выступает безальтернативной базой для таких излучателей, гарантируя пространственную жесткость подвесных модулей без провисания и стойкость к высоким температурным графикам.
Конструкция водяной излучающей панели и почему пластик непригоден под потолком

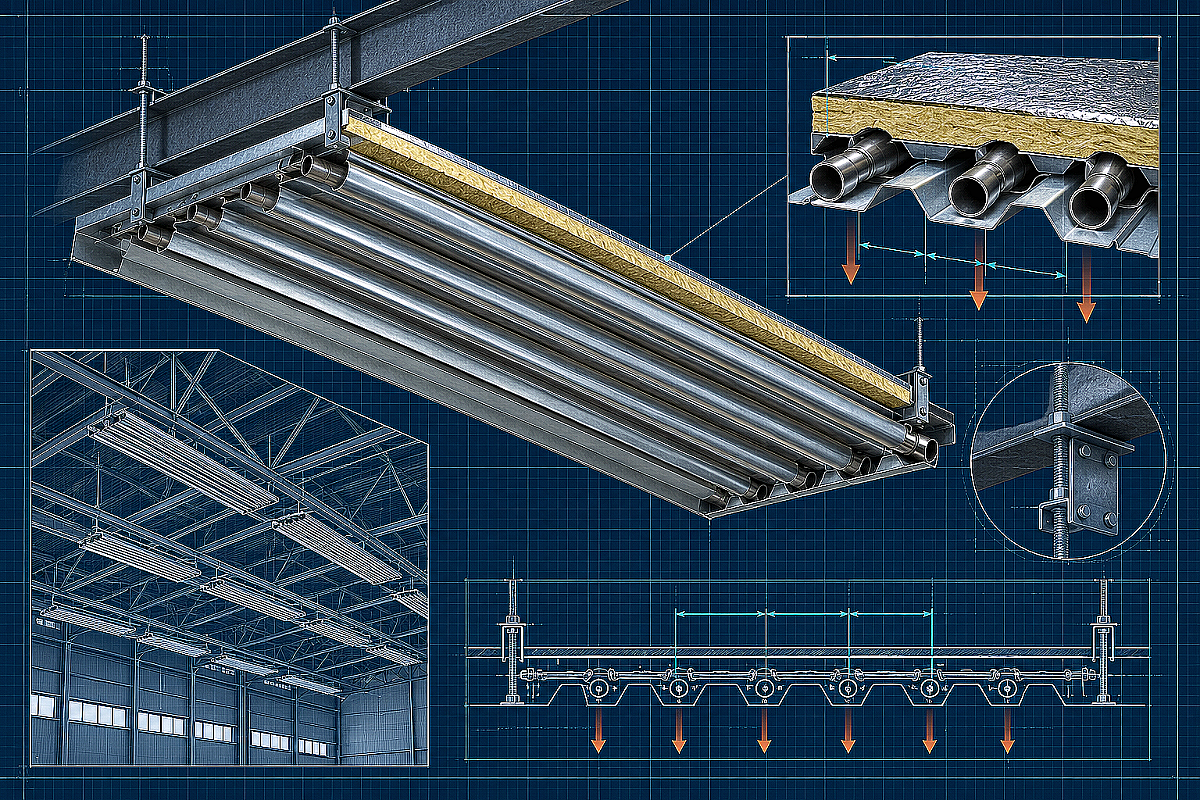

Типовой модуль потолочной излучающей панели состоит из трубного змеевика (или гребенчатого пучка параллельных труб), алюминиевого или стального оцинкованного профилированного отражающего экрана с полукруглыми пазами плотной посадки, верхнего слоя базальтового утеплителя плотностью 50–75 кг/м³ и подвесной силовой рамы. Сверху утеплитель закрывается фольгированным слоем, чтобы исключить паразитный конвективный нагрев подкровельного пространства.
Попытки отдельных монтажных бригад изготовить подвесные излучатели из сшитого полиэтилена (PEX), термостойкого полиэтилена (PE-RT) или армированного полипропилена (PPR) неизбежно заканчиваются аварийным демонтажем по трем критическим причинам:
- Катастрофическое линейное расширение полимеров: при подаче теплоносителя с температурой +85…+95 °C удлинение пластиковой трубы достигает 12–15 мм на каждый метр длины. В подвешенном горизонтальном модуле длиной 6–12 метров труба выгибается дугой, выскакивает из профилированных пазов металлического экрана и теряет контакт с отражателем, полностью прекращая передачу лучистого тепла.
- Теплопроводность материала: коэффициент теплопроводности стали марки Ст3пс/сп составляет около 50–54 Вт/(м·°C), тогда как у полипропилена и полиэтилена этот показатель не превышает 0,22–0,38 Вт/(м·°C). Стальная стенка трубы ВГП толщиной 2,8–3,2 мм мгновенно передает тепло от теплоносителя к металлическому экрану по всей площади контакта, работая как высокоэффективный теплообменник.
- Провисание под собственной массой: стальная водогазопроводная труба Ду 15–25 обладает высоким моментом инерции сечения, что позволяет собирать жесткие секции длиной до 6 метров с шагом подвесов 2,5–3,0 метра без малейшего риска прогиба и завоздушивания контура.
Для изготовления долговечных панелей применяется стальная труба ВГП по ГОСТ 3262-75 обыкновенной серии (с толщиной стенки 2,8 мм для Ду 15, 2,8 мм для Ду 20 и 3,2 мм для Ду 25). При работе в промышленных цехах с нормальной влажностью применяется черный металлопрокат с обязательным термостойким наружным грунтованием и окраской матовой эмалью, увеличивающей степень черноты излучающей поверхности до 0,90–0,95.
Тепловой и гидравлический расчет: шаг труб, диаметры и теплосъем с квадратного метра
Плотность теплового потока от потолочной излучающей панели зависит от средней температуры теплоносителя, диаметра труб, шага их расположения на экране (t_тр) и оптических свойств излучающей поверхности. В промышленных зданиях шаг труб в модуле обычно принимается равным 75, 100, 125 или 150 мм в зависимости от высоты подвеса и требуемой удельной мощности.
Общий тепловой поток панели Q_пан (Вт) складывается из лучистой составляющей Q_луч (около 65–75%) и конвективной составляющей Q_конв (25–35%), направленной вниз и в стороны:
Q_пан = q_уд × F_пан, где q_уд — удельный теплосъем с 1 м² активной площади экрана (Вт/м²), а F_пан — площадь панели (м²).
Для исключения завоздушивания и обеспечения турбулентного режима течения теплоносителя (число Рейнольдса Re > 4000) минимальная скорость движения воды в трубах панелей должна составлять не менее 0,25–0,30 м/с. При заниженной скорости теплоноситель расслаивается по температуре, а верхняя часть труб быстро накапливает растворенный воздух.
| Условный проход трубы (ГОСТ 3262-75) | Шаг труб на экране (t_тр), мм | Температурный график подачи/обратки, °C | Удельный тепловой поток q_уд, Вт/м² | Рекомендуемая высота подвеса модуля, м | Оптимальная схема гидравлической разводки |
|---|---|---|---|---|---|
| Ду 15 (нар. 21,3 × 2,8 мм) | 75 мм (4–6 труб в модуле) | 80 / 60 °C (ср. 70 °C) | 260–290 Вт/м² | 4,0–6,0 м | Параллельный гребенчатый регистр |
| Ду 15 (нар. 21,3 × 2,8 мм) | 100 мм (4 трубы в модуле) | 90 / 70 °C (ср. 80 °C) | 330–370 Вт/м² | 5,0–7,5 м | Параллельный гребенчатый регистр |
| Ду 20 (нар. 26,8 × 2,8 мм) | 100 мм (4–6 труб в модуле) | 95 / 70 °C (ср. 82,5 °C) | 380–420 Вт/м² | 6,0–9,0 м | Параллельно-последовательный змеевик |
| Ду 20 (нар. 26,8 × 2,8 мм) | 125 мм (4 трубы в модуле) | 105 / 70 °C (ср. 87,5 °C) | 430–480 Вт/м² | 7,5–11,0 м | Параллельный гребенчатый регистр |
| Ду 25 (нар. 33,5 × 3,2 мм) | 150 мм (2–4 трубы в модуле) | 115 / 80 °C (ср. 97,5 °C) | 520–580 Вт/м² | 9,0–14,0 м | Магистральная проточная схема |
Для обеспечения равномерного гидравлического распределения секции объединяются через верхний распределительный коллектор из стальной трубы ВГП большего диаметра (Ду 40–Ду 65), рассчитанный по правилу равенства площадей сечений подводящего бруса и суммы отводящих ветвей.
Технология сборки модулей: опрессовка пазов, сварка калачей и отражающие экраны
Ключевой фактор эффективности водяного излучателя — плотность механического и теплового контакта между круглой стальной трубой ВГП и металлическим экраном. Наличие воздушного зазора толщиной всего 0,5 мм между трубой и профилем экрана снижает теплопередачу на 40%, превращая отражатель в пассивный кожух.
Технологический процесс сборки на монтажной площадке или в цехе металлоконструкций включает следующие операции:
- Профилирование экрана: оцинкованный стальной лист толщиной 0,55–0,70 мм или алюминиевый лист толщиной 0,8–1,0 мм прокатывается на листогибочном стане с формированием глубоких желобов Омега-образного (Ω) профиля с радиусом, точно соответствующим наружному диаметру трубы ВГП (R = 10,6 мм для Ду 15 и R = 13,4 мм для Ду 20).
- Запрессовка труб: стальные хлысты труб ВГП укладываются в желоба и обжимаются прокатными роликами или ручными зажимами с фиксацией замкового буртика. Усилие обжатия должно гарантировать плотный контакт по дуге охвата не менее 180–210°.
- Сварка калачей и коллекторов: соединение параллельных труб выполняется приваркой крутоизогнутых бесшовных отводов 180° или заводских калачей ручной дуговой сваркой электродами с основным покрытием (тип Э46 / Э50) с формированием сплошного герметичного корневого шва.
- Теплоизоляция: тыльная сторона экрана заполняется гидрофобизированными матами минеральной ваты толщиной 40–50 мм с группой горючести НГ, предотвращающей возгорание при перегреве теплоносителя.
- Гидравлические испытания: готовый собранный модуль до монтажа на высоте подвергается гидростатической опрессовке давлением не менее 1,2–1,5 МПа (12–15 бар) с выдержкой не менее 30 минут и контролем падения манометра.
Монтаж и сейсмозащита подвесных панелей в Алматы: компенсация температур и узлы подвеса
Алматинский строительный регион классифицируется как сейсмически активная зона с расчетной сейсмичностью 9–10 баллов по СП РК 2.03-30-2017. Монтаж тяжелых подвесных элементов на отметках от +5,0 до +12,0 метров под стропильными фермами и балками перекрытия требует специальных мер против раскачивания и обрыва при горизонтальных и вертикальных динамических ускорениях.
При проектировании и монтаже соблюдаются обязательные правила сейсмостойкого монтажа:
- Комбинированные подвесы: вертикальное удержание панели осуществляется на стальных резьбовых шпильках М8–М10 или стальных круглозвенных грузовых цепях с шагом не более 2,5 метров вдоль секции.
- Диагональные сейсмические раскрепления: через каждые 6–8 метров длины панели монтируются перекрестные тросовые или жесткие уголковые растяжки под углом 45° к продольной и поперечной осям здания, полностью исключающие маятниковое раскачивание модуля при сейсмическом толчке.
- Компенсация температурных расширений: длинные плети излучателей (свыше 18–24 метров) разбиваются на температурные блоки с установкой П-образных компенсаторов из труб ВГП либо гибких нержавеющих сильфонных вставок на подводящих магистралях. Жесткое крепление подводящих стояков к подвесной панели без компенсационной петли категорически запрещено — термическое удлинение стали срезает резьбовые соединения на коллекторах.
- Отвод воздуха и дренаж: панели монтируются с постоянным уклоном не менее 0,002 (2 мм на 1 метр длины) в сторону распределительного коллектора с установкой автоматических воздухоотводчиков в верхних точках и дренажных шаровых кранов в нижних точках для сезонного слива контура.
Металлобаза ATLANT MARKET обеспечивает комплексные поставки сертифицированного сортового и трубного металлопроката для промышленных систем отопления по всему Казахстану. На складах компании в Алматы, а также региональных филиалах в городах Каскелен и Талдыкорган всегда в наличии стальные водогазопроводные трубы ВГП по ГОСТ 3262-75 (черные и оцинкованные, легкие и обыкновенные серии Ду 15–Ду 100), стальные отводы, переходы, фланцы и крепеж. Доступна высокоточная резка проката в проектный размер и оперативная доставка металловозами на строительные площадки региона.
Типичные ошибки снабженцев и монтажников при комплектации лучистого отопления
Анализ рекламаций и сервисных выездов на промышленные объекты показывает, что до 80% сбоев в работе потолочных излучателей вызваны базовыми ошибками на стадии комплектации и сборки:
- Закупка тонкостенной электросварной трубы вместо ВГП: тонкостенная профильная или круглая электросварная труба со стенкой 1,2–1,5 мм быстро корродирует при циркуляции неподготовленной котловой воды, а тонкий металл сминается при запрессовке в замковый паз отражающего экрана.
- Отсутствие утеплителя над экраном: монтаж экрана без базальтовой изоляции превращает потолочную панель в неэффективный конвектор, сбрасывающий до 50% тепла в пространство под профнастилом кровли.
- Глянцевая окраска лицевой стороны: покрытие экранов серебрянкой или глянцевыми эмалями снижает коэффициент излучения ε с 0,95 до 0,40–0,50, снижая лучевой теплосъем в два раза. Лицевая сторона должна быть окрашена специальными матовыми термостойкими составами темных или пастельных тонов.
- Жесткая подводка стояков без шарниров: при нагреве панель длиной 12 метров удлиняется на 10–12 мм. Если подводящая труба жестко заделана в стену, на месте резьбового или сварного стыка возникает изгибающий момент, приводящий к излому патрубка.
Чеклист входного контроля труб ВГП и комплектующих перед монтажом панелей
- Проверка толщины стенки микрометром: для труб Ду 15 фактическая толщина стенки должна составлять не менее 2,52 мм (с учетом минусового допуска ГОСТ 3262-75 не более 10%), для Ду 20 — не менее 2,52 мм, для Ду 25 — не менее 2,88 мм.
- Осмотр сварного грата и прямолинейности: внутренний грат не должен иметь острых наплывов, а кривизна хлыста не должна превышать 2 мм на 1 метр длины для беспрепятственной посадки в желоб экрана.
- Контроль заводских сертификатов: обязательное наличие паспорта завода-изготовителя с указанием результатов гидроиспытания давлением 2,4–3,0 МПа (25–31 атм) и марки стали (Ст2сп, Ст3пс).
- Проверка профиля отражателя: калибр полукруглого паза экрана должен плотно, с натягом охватывать наружный диаметр трубы ВГП без люфта.
- Ревизия крепежных элементов: проверка диаметра резьбовых шпилек (не менее М8), грузоподъемности такелажных цепей и качества анкерных болтов для бетонных балок перекрытий.
Часто задаваемые вопросы
На какой минимальной высоте можно монтировать потолочные водяные панели из труб ВГП?
Минимальная высота подвеса определяется температурой теплоносителя и плотностью теплового потока на уровне головы человека. Для высокотемпературных панелей (с теплоносителем +90…+105 °C) минимальная высота монтажа составляет 4,5–5,0 метров во избежание ощущения перегрева головы. При низкотемпературном графике (+65…+70 °C) допускается подвес на высоте от 3,5–4,0 метров.
Какой теплоноситель допускается использовать в потолочных панелях из труб ВГП?
Оптимальным теплоносителем является подготовленная деаэрированная котловая вода с уровнем pH 8,3–9,5. В неотапливаемых периодически используемых ангарах или цехах с риском аварийного отключения допускается применение водных растворов пропиленгликоля или этиленгликоля с концентрацией до 30–40%. При использовании антифризов гидравлический расчет корректируется с учетом повышенной вязкости и сниженной на 15–20% удельной теплоемкости раствора.
Как защитить стальные трубы ВГП от внутренней коррозии в лучистых панелях?
В замкнутых системах водяного отопления растворенный кислород выходит при первых циклах нагрева через автоматические воздухоотводчики, после чего внутренняя коррозия стали прекращается. Для защиты системы обязательна установка мембранного расширительного бака закрытого типа (исключающего контакт теплоносителя с воздухом) и поддержание постоянного избыточного давления не менее 0,15–0,20 МПа в верхней точке системы.
Можно ли использовать оцинкованные трубы ВГП для сборки панелей?
Да, применение оцинкованных труб ВГП по ГОСТ 3262-75 повышает коррозионную стойкость наружной поверхности во влажных помещениях (автомойки, цеха пищевой промышленности). Однако сварку оцинкованных труб необходимо выполнять с предварительной зачисткой слоя цинка на кромках на ширину 15–20 мм либо использовать резьбовые соединения на муфтах, чтобы исключить выделение паров цинка и образование пор в сварном шве.
Итог
Потолочные водяные излучающие панели из стальных труб ВГП по ГОСТ 3262-75 представляют собой наиболее экономически и термодинамически оправданное решение для отопления крупногабаритных помещений с высокими потолками в Казахстане. Высокая теплопроводность углеродистой стали, монолитная жесткость трубного пучка и применение правильного шага труб (75–150 мм) обеспечивают эффективный лучистый обогрев рабочей зоны без перегрева кровельного пространства. Грамотный подбор диаметров Ду 15–25, установка диагональных сейсмораскреплений и температурных компенсаторов гарантируют безаварийную службу системы на протяжении 30–40 лет.
