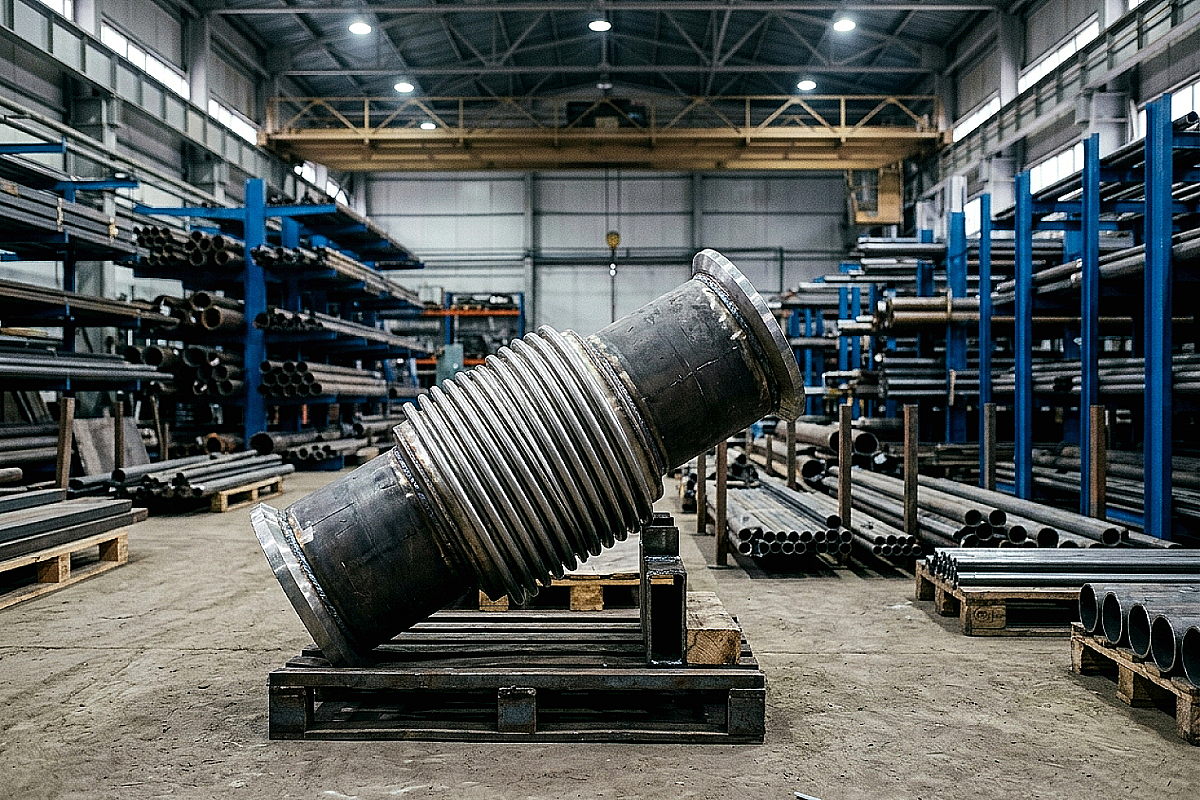

Линейное температурное расширение стального трубопровода при подаче теплоносителя — это скрытая угроза, которую часто недооценивают при проектировании частных котельных и городских теплосетей. Стальная труба длиной 100 метров при нагреве от 0°C до 90°C удлиняется более чем на 10 сантиметров. Если этой массе металла некуда «расти», возникают колоссальные напряжения, которые приводят к деформации опор, разрыву фланцевых соединений и появлению микротрещин в сварных швах. Сильфонный компенсатор (КСО) выступает в роли «пружины», которая поглощает эти изменения, сохраняя целостность системы.
Типы сильфонных компенсаторов: осевые, сдвиговые и универсальные
На складах в Алматы наиболее востребованы осевые сильфонные компенсаторы (КСО). Их конструкция состоит из гофрированного сильфона, выполненного из нержавеющей стали (обычно марки AISI 304 или AISI 321), и присоединительной арматуры — патрубков под сварку или фланцев. Осевые модели работают исключительно на сжатие и растяжение вдоль оси трубы. Это стандартное решение для прямых участков теплотрасс, где необходимо компенсировать удлинение между двумя неподвижными опорами.
Для сложных участков трубопроводов, где возможны смещения в разных плоскостях, применяются сдвиговые и поворотные компенсаторы. В условиях высокой сейсмической активности Алматинского региона, достигающей 9–10 баллов, использование универсальных сильфонных узлов становится вопросом безопасности. Они способны нивелировать не только температурные расширения, но и осевые сдвиги, возникающие при вибрации почвы или осадке фундамента здания. При закупке в ATLANT MARKET снабженцы часто обращают внимание на наличие защитного кожуха и внутренней направляющей гильзы, которые защищают гофру от внешних повреждений и предотвращают турбулентность потока.
Критерии выбора: давление, температура и компенсирующая способность
Выбор компенсатора начинается с гидравлического расчета системы. Основной параметр — рабочее давление (Ру или PN). Для внутридомовых сетей Алматы обычно достаточно моделей на 10–16 бар, однако для магистральных теплосетей и промышленных объектов требуются изделия, рассчитанные на 25 бар и выше. Ошибка в подборе давления приведет к «схлопыванию» или разрыву гофры при первом же гидравлическом испытании.
Второй критический показатель — компенсирующая способность (амплитуда хода). Она измеряется в миллиметрах (например, 30, 50 или 100 мм). Чтобы правильно подобрать КСО, необходимо рассчитать максимальное удлинение участка трубы по формуле, учитывающей коэффициент линейного расширения стали, длину участка и разницу между минимальной температурой монтажа и максимальной температурой теплоносителя. Опытные монтажники в Казахстане рекомендуют закладывать запас в 15–20% к расчетному значению, чтобы исключить работу сильфона на пределе возможностей.
| Параметр сравнения | Сильфонный компенсатор (КСО) | П-образный компенсатор (из труб) |
|---|---|---|
| Габариты и место на трассе | Компактный, монтируется в габаритах трубы | Занимает много места, требует расширения каналов |
| Гидравлическое сопротивление | Минимальное, не влияет на напор | Значительное из-за крутых поворотов на 90° |
| Сложность монтажа | Требует точной центровки и направляющих опор | Трудоемкий процесс сварки четырех отводов |
| Стоимость эксплуатации | Не требует обслуживания до 20 лет | Требует периодической проверки сварных швов |
Особенности монтажа в сейсмозоне Алматы
Установка КСО в Алматы требует строгого соблюдения правил расстановки опор. Главная ошибка — отсутствие направляющих опор рядом с компенсатором. Сильфон — это гибкий элемент, и под давлением он стремится выгнуться дугой. Направляющие опоры должны удерживать трубу строго по оси, не давая ей смещаться в стороны. Первая опора устанавливается на расстоянии не более 2–4 диаметров трубы от компенсатора, вторая — на расстоянии 14–16 диаметров.
Также при монтаже на объектах в Казахстане важно учитывать процедуру «предварительной растяжки». Если монтаж ведется в холодное время года, компенсатор необходимо предварительно растянуть на величину, указанную в паспорте изделия, чтобы при нагреве он мог эффективно сжиматься. В АТЛАНТ МАРКЕТ мы всегда предоставляем техническую документацию, где прописаны режимы монтажа для различных климатических зон. Несоблюдение соосности или перекос при сварке — основные причины выхода сильфона из строя в первый же месяц эксплуатации.
Итог: что взять с собой к закупке
Для успешной комплектации объекта теплоснабжения в Алматы снабженцу необходимо иметь четкие данные по следующим пунктам:
- Номинальный диаметр (Ду) и тип присоединения (под сварку или фланец);
- Максимальное рабочее давление и температура среды;
- Расчетная компенсирующая способность в мм;
- Наличие агрессивных примесей в теплоносителе (определяет марку стали сильфона);
- Требования к защитному кожуху (для подземной или открытой прокладки).
Помните, что качественный сильфонный компенсатор — это долгосрочная инвестиция, которая окупается отсутствием аварийных раскопок и сохранностью дорогостоящих насосов и котлов. В компании ATLANT MARKET вы можете заказать КСО вместе с необходимым объемом стальных труб ВГП и фланцев с доставкой по всему Казахстану.
Можно ли использовать сильфонный компенсатор для пара?
Да, но необходимо выбирать модели из нержавеющей стали AISI 321, стабилизированной титаном, так как пар имеет высокую температуру и может вызвать межкристаллитную коррозию в обычной стали AISI 304.
Нужна ли изоляция для сильфонного компенсатора?
Да, КСО должен быть теплоизолирован так же, как и остальная труба, чтобы избежать локальных теплопотерь. Однако изоляция не должна препятствовать свободному сжатию и растяжению сильфона.
Какой срок службы у компенсаторов КСО в условиях Казахстана?
При правильном подборе и соблюдении технологии монтажа (установка направляющих опор и соблюдение соосности) качественный компенсатор служит от 15 до 25 лет без обслуживания.
