Возгорание соседнего резервуара на нефтебазе, складе ГСМ или промышленном предприятии в Казахстане создает мощнейший тепловой поток излучения, способный за считанные минуты нагреть стенку не горящего резервуара РВС до критических температур свыше +500 °C. При таком нагреве металл теряет до 50% несущей способности, что приводит к пластической деформации стенки, заклиниванию понтона и детонации паров нефтепродуктов. Единственным нормативным барьером против каскадного разрушения резервуарного парка выступает стационарная установка водяного охлаждения (кольца орошения), которая создает сплошную водяную пленку по всему периметру цилиндрической стенки и верхнего пояса резервуара.

Для сборки распределительных полуколец, питающих стояков и рожков подачи воды базовым материалом служит стальная оцинкованная водогазопроводная труба (ВГП) по ГОСТ 3262-75. Использование тонкостенных электросварных или черных труб на открытом воздухе недопустимо: черная сталь корродирует и забивает ржавчиной перфорационные отверстия диаметром 3–5 мм, а полимерные трубопроводы мгновенно плавятся от лучистого тепла пожара еще до выхода насосов на рабочий режим.

Нормативные требования СП РК и расчет интенсивности водяного охлаждения РВС

Проектирование установок водяного орошения в Республике Казахстан строго регламентируется требованиями СП РК 2.02-105-2014 «Пожарная автоматика зданий и сооружений» и СП РК 2.02-102-2014 «Склады нефти и нефтепродуктов. Противопожарные нормы». Нормативы разделяют подачу воды на охлаждение горящего резервуара и соседних (смежных) резервуаров, расположенных в одном обваловании на расстоянии менее двух нормативных диаметров.

Интенсивность подачи воды рассчитывается на длину окружности стенки резервуара $L = \pi \cdot D_{рвс}$ и зависит от конструкции кровли (стационарная коническая, сферическая или плавающая). Согласно нормам, для горящего резервуара удельный расход воды на охлаждение стенки составляет не менее $q = 0{,}50\text{ л}/(\text{с}\cdot\text{м})$ периметра, а для смежных негорящих резервуаров — не менее $q = 0{,}20\text{ л}/(\text{с}\cdot\text{м})$ периметра стенки.

  • Резервуары высотой стенки до 12 метров: допускается оснащение одним верхним кольцом орошения, расположенным на 150–200 мм ниже верхнего уторного уголка.
  • Резервуары высотой стенки более 12 метров: оснащаются двумя или тремя ярусами горизонтальных колец орошения с промежуточным шагом по высоте 6–8 метров для предотвращения разрыва водяной пленки ветровым потоком.
  • Время непрерывной работы установки: расчетный запас воды в пожарных резервуарах должен обеспечивать непрерывное орошение в течение не менее 6 часов (при совмещенном пенном пожаротушении).

Гидравлический расчет диаметров труб ВГП и шага перфорации колец

Кольцо орошения резервуара диаметром от 10 до 60 метров не является замкнутой петлей с односторонней подачей: из-за большой длины окружности (от 31 до 188 метров) кольцо делят на два независимых полукольца (сектора по 180°), каждое из которых питается от отдельного вертикального стояка через стальные тройники и регулирующую запорную арматуру. Это исключает гидравлический перекос и падение напора на удаленных отверстиях.

Для равномерного истечения струй применяют калиброванную перфорацию нижней образующей трубы либо установку дренчерных оросителей для водяных завес. При перфорации отверстия диаметром $d_0 = 3\text{–}5\text{ мм}$ высверливаются с шагом $S = 100\text{–}150\text{ мм}$ под углом 30–45° в направлении стенки резервуара, чтобы струи ударяли о металл и стекали сплошной защитной пленкой без разбрызгивания в атмосферу.

Диаметр резервуара (РВС), мПериметр стенки, мСуммарный расход на горящий РВС, л/сРекомендуемый диаметр полукольца ВГП (Ду)Диаметр подводящего стояка ВГП (Ду)Количество и диаметр отверстий перфорации
РВС-400 (D = 8,5 м)26,713,4Ду 40 (стенка 3,5 мм)Ду 65 (стенка 4,0 мм)214 шт × Ø4 мм (шаг 125 мм)
РВС-1000 (D = 10,4 м)32,716,4Ду 50 (стенка 3,5 мм)Ду 80 (стенка 4,0 мм)260 шт × Ø4 мм (шаг 125 мм)
РВС-2000 (D = 15,2 м)47,823,9Ду 65 (стенка 4,0 мм)Ду 100 (стенка 4,5 мм)382 шт × Ø4 мм (шаг 125 мм)
РВС-3000 (D = 19,0 м)59,729,9Ду 80 (стенка 4,0 мм)Ду 100 (стенка 4,5 мм)478 шт × Ø4 мм (шаг 125 мм)
РВС-5000 (D = 22,8 м)71,635,8Ду 80 (стенка 4,0 мм)Ду 125 (стенка 4,5 мм)572 шт × Ø4 мм (шаг 125 мм)
РВС-10000 (D = 34,2 м)107,453,7Ду 100 (стенка 4,5 мм)Ду 150 (стенка 4,5 мм)860 шт × Ø4 мм (шаг 125 мм)

Скорость движения воды в подводящих стояках и распределительных полукольцах рассчитывается в пределах $v = 1{,}8\text{–}2{,}5\text{ м/с}$. Свободный напор перед наиболее удаленным отверстием кольца орошения обязан составлять не менее 0,10 МПа (10 метров водяного столба), что гарантирует расчетную форму факела орошения даже при сильном боковом ветре, характерном для открытых степных зон Казахстана.

Технология монтажа, гибки и крепления колец орошения к стенке РВС

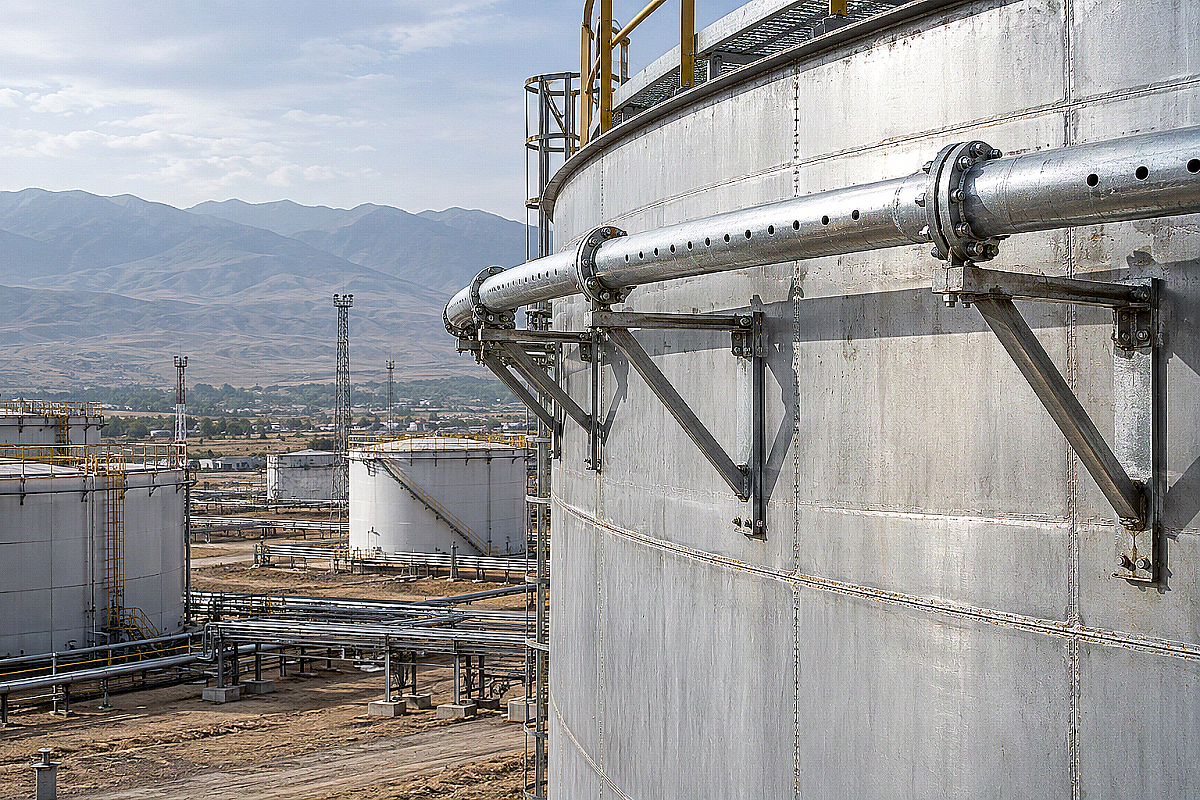

Монтаж трубопроводов охлаждения ведется секциями. Так как стенка резервуара имеет цилиндрическую форму, стальные оцинкованные трубы ВГП подвергаются предварительной вальцовке на трехвалковых трубогибочных станках по радиусу, превышающему радиус резервуара на величину вылета кронштейнов ($R_{кольца} = R_{рвс} + 0{,}25\text{ м}$).

При сборке и фиксации узлов строго соблюдаются технологические правила:

  1. Монтаж опорных кронштейнов: кронштейны из стального уголка привариваются к стенке резервуара через подкладные пластины с шагом не более 2,5–3,0 метров. Приварка кронштейнов напрямую к корпусу РВС без усиливающих накладок запрещена нормами прочности сосудов под давлением.
  2. Стыковка трубных секций: соединение участков полуколец выполняется на оцинкованных муфтах с конической резьбой либо на фланцах. Сварные стыки оцинкованных труб требуют зачистки цинка в зоне шва и обязательного последующего восстановления холодным цинкованием составами с содержанием цинка не менее 92%.
  3. Уклон для полного дренирования: кольца и подводящие трубопроводы монтируются с уклоном $i \ge 0{,}005$ в сторону подводящих стояков. В нижней точке каждого стояка за пределами обвалования устанавливается спускной кран для полного слива воды после проверки, что исключает разрыв труб льдом в зимний период.
  4. Компенсация температурных расширений: крепление трубы к кронштейнам выполняется скользящими хомутами с зазором 1–2 мм, исключающим защемление трубы при тепловом расширении корпуса резервуара в летний зной.

На базе металлопроката компании АТЛАНТ МАРКЕТ в Алматы всегда в наличии сертифицированная оцинкованная водогазопроводная труба по ГОСТ 3262-75 обыкновенной и усиленной серий, стальные фланцы, отводы и крепеж. Осуществляем высокоточную резку в размер, оперативную комплектацию партий и доставку автотранспортом по Алматинской области, а также отгрузку с региональных филиалов в городах Талдыкорган и Каскелен по всему Казахстану.

Защита от засоров, испытания и чеклист входного контроля перед приемкой

Главная эксплуатационная уязвимость перфорированных систем орошения — механическое засорение мелких отверстий окалиной и взвесями из противопожарного водоема. На вводе каждого питающего стояка перед запорным узлом обязательна установка сетчатого фильтра грубой очистки с размером ячейки не более 1,5×1,5 мм, предотвращающего попадание песка в кольцо.

После завершения монтажных работ система подвергается комплексу испытаний в присутствии представителей технического надзора и органов гражданской защиты:

  • Промывка трубопроводов: продувка сжатым воздухом и промывка водой на максимальной скорости до полного осветления промывной воды для удаления металлической стружки после сверления отверстий.
  • Гидравлическое испытание на прочность: опрессовка полуколец и стояков давлением $P_{исп} = 1{,}25 \cdot P_{раб}$, но не менее 1,2 МПа с выдержкой в течение 10 минут без падения давления по манометру.
  • Испытание на равномерность орошения: пробный пуск насосов с замером фактического расхода и визуальным контролем сплошности водяной пленки по всему периметру стенки РВС.

Часто задаваемые вопросы (FAQ)

Почему для колец орошения нельзя использовать черную трубу ВГП с окраской изнутри?

Внутренняя поверхность трубы в сухотрубной системе водяного охлаждения находится в постоянном контакте с влажным атмосферным воздухом и конденсатом. Окрасить трубу ВГП изнутри кустарным способом качественно невозможно. Черный металл покрывается слоем пластинчатой ржавчины, которая при первом же пуске отслаивается потоком воды и моментально наглухо закупоривает перфорационные отверстия диаметром 3–4 мм, выводя систему охлаждения из строя.

Чем перфорированная труба лучше установки готовых дренчерных оросителей?

Перфорированная труба ВГП формирует направленные струи непосредственно на верхний пояс стенки, создавая сплошной стекающий слой воды («водяную рубашку»), который практически не сносится ветром. Дренчерные оросители образуют тонкодисперсный факел распыла, капли которого при ветре скоростью свыше 6–8 м/с уносятся в сторону от горящего резервуара, снижая фактическую плотность орошения стенки на 40–60%.

Как защитить полукольца орошения от замерзания воды зимой в условиях климата Казахстана?

Кольца орошения проектируются строго по сухотрубной схеме: вода подается в систему только при срабатывании автоматического дренчерного узла управления или открытии задвижки пожарным расчетом. Все горизонтальные распределительные ветки монтируются с уклоном к стоякам, а в нижних точках за пределами обвалования устанавливаются автоматические дренажные клапаны или шаровые краны для гравитационного слива остатков воды после испытаний или тушения.

Какой запас по толщине стенки трубы ВГП закладывать при проектировании?

Согласно нормам СП РК для систем пожаротушения на объектах нефтегазового комплекса, рекомендуется использовать оцинкованную трубу ВГП обыкновенной или усиленной серии по ГОСТ 3262-75 с толщиной стенки не менее 3,5–4,5 мм. Это компенсирует механические напряжения при вальцовке на радиус резервуара и обеспечивает расчетный срок службы системы не менее 25–30 лет.

Итог

Надежность системы водяного охлаждения резервуаров РВС напрямую зависит от точного гидравлического расчета диаметров полуколец, соблюдения углов перфорации и качества заводского оцинкованного трубного проката. Применение качественных стальных оцинкованных труб ВГП по ГОСТ 3262-75 в сочетании с сертифицированной запорной арматурой от проверенного поставщика гарантирует успешное прохождение ведомственных проверок технадзора и безотказную защиту стратегических объектов нефтегазовой инфраструктуры Казахстана в любых аварийных ситуациях.
