Затопление водопроводных камер, выход из строя импульсных счетчиков воды и стремительная коррозия стальной запорной арматуры — типичные последствия использования сборных железобетонных колец в водонасыщенных грунтах. В нижней части Алматы (Жетысуский, Турксибский и Алатауский районы), а также в низинных зонах Алматинской области горизонт грунтовых вод нередко поднимается до отметки 0,5–1,2 метра от поверхности земли.
В таких условиях сборные железобетонные кольца серии КС со временем дают неравномерную осадку, швы разгерметизируются, а битумная гидроизоляция разрушается под постоянным гидростатическим напором. Монолитные сварные колодцы, изготавливаемые из отрезков толстостенных напорных труб ПЭ-100 диаметром от 630 до 1200 мм, обеспечивают 100% герметичность рабочей камеры на протяжении более 50 лет, полностью исключая контакт оборудования с грунтовой влагой.

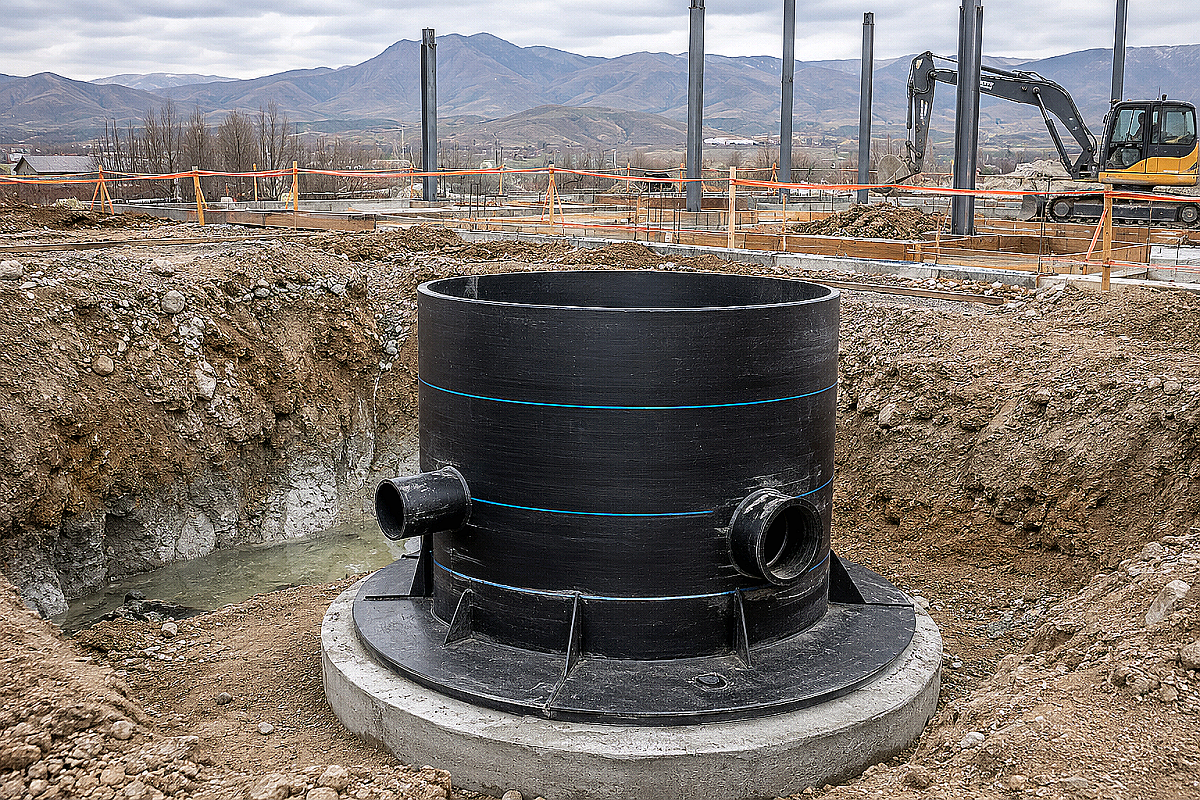

Конструкция сварного ПЭ-100 колодца: шахта, дно, патрубки и анкерная юбка
Основой полиэтиленового колодца служит тело шахты, изготавливаемое из напорной трубы ПЭ-100 по ГОСТ 18599-2001 (обычно типоразмеров SDR 26, SDR 21 или SDR 17 в зависимости от глубины заложения и давления грунта). Дно колодца выполняется из листового первичного полиэтилена толщиной 15–25 мм или формованной заглушки, привариваемой к шахте ручным сварочным экструдером с двойным проваром шва (изнутри и снаружи).
В стенки шахты на заводе или сборочном участке ввариваются входные и выходные патрубки нужного диаметра (от 32 до 315 мм) с гладкими концами под стыковую или электромуфтовую сварку. Это позволяет напрямую соединять колодец с магистралью без применения переходных уплотнительных манжет, создавая неразрывный герметичный контур «труба — колодец — труба».
Критическим элементом конструкции для водонасыщенных грунтов выступает анкерная юбка (противопучинное расширение) — полиэтиленовый фланец шириной 100–200 мм, приваренный к нижней кромке колодца по всему периметру. Юбка удерживает обратную засыпку или монолитную бетонную подушку, превращая массу вышележащего грунта в балласт, противодействующий выталкивающей архимедовой силе.
Сравнение сварного полиэтиленового колодца и сборного железобетонного (КС)
При первичной комплектации сметы бетонные кольца кажутся дешевле, однако учет сопутствующих затрат на гидроизоляцию, тяжелую грузоподъемную технику и постоянную откачку воды при эксплуатации меняет финансовую картину в пользу полимера.
| Технический параметр | Сборный ж/б колодец (КС-10 / КС-15) | Сварной колодец из трубы ПЭ-100 |
|---|---|---|
| Герметичность корпуса и врезок | Низкая; протечки по швам и вводам через 1–3 сезона | Абсолютная (100% герметичность сварных швов) |
| Масса конструкции (глубина 2 м) | От 1800 до 3500 кг (требуется автокран) | От 70 до 180 кг (монтаж вручную или легким манипулятором) |
| Устойчивость к солончакам и сульфатам | Подвержен коррозии бетона и выщелачиванию | Полная химическая инертность к агрессивным грунтам |
| Поведение при сейсмических толчках 9–10 баллов | Смещение колец, срез труб на вводах в монолит | Эластичная деформация без разрушения и раскрытия стыков |
| Необходимость периодической откачки и гидроизоляции | Регулярно (ежегодная ревизия и замазка швов) | Не требуется на протяжении всего срока службы |
| Расчетный срок службы в мокром грунте | 15–20 лет до разрушения арматурного каркаса | Более 50 лет без потери кольцевой жесткости |
В проектах, где требуется исключить затопление запорной арматуры, полиэтилен не имеет альтернатив. Подрядчики также могут изучить бесколодезную установку запорной арматуры, однако при размещении приборов учета, грязевиков и регуляторов давления установка сухой камеры ПЭ-100 обязательна.
Расчет на всплытие и проектирование анкерной плиты
Поскольку плотность полиэтилена марки ПЭ-100 составляет около 955 кг/м³, а внутри колодец представляет собой пустую полую емкость, заполненную воздухом, при высоком горизонте грунтовых вод возникает мощная выталкивающая сила. Если суммарная удерживающая масса конструкции меньше силы Архимеда, колодец выталкивается на поверхность, деформируя подключенные трубопроводы.
Условие устойчивости колодца против всплытия рассчитывается по формуле нормативного коэффициента запаса: k = G_общ / F_выт ≥ 1,2–1,3, где F_выт — сила Архимеда (объем погруженной части колодца, умноженный на плотность воды), а G_общ — сумма массы самого колодца, установленного оборудования, веса грунта на анкерной юбке и массы бетонной анкерной плиты.
Если собственного веса грунта на юбке недостаточно, на дно котлована заливается монолитная бетонная плита или укладывается готовая плита перекрытия, к которой колодец крепится синтетическими бандажными стропами, либо плита бетонируется непосредственно поверх полиэтиленовой анкерной юбки. Для точного расчета поведения полимерных магистралей в обводненных слоях полезно изучить расчет балластировки труб ПЭ-100 при грунтовых водах.
Пошаговая технология монтажа и врезки патрубков в Алматы
Монтажные работы в условиях высокого уровня грунтовых вод требуют строгого соблюдения регламента водопонижения и подготовки ложа котлована:
- Разработка котлована с запасом по ширине 400–500 мм от стенок шахты колодца и организация приямка для постоянного дренажного откачивания воды насосом.
- Устройство песчано-гравийной подушки толщиной 150–200 мм с послойным трамбованием и заливка бетонной плиты-якоря (класс бетона не ниже В15/В20).
- Установка колодца по лазерному нивелиру, проверка вертикальности шахты и фиксация анкерной юбки к бетонному основанию прижимными фланцами или бетонированием по периметру.
- Стыковка входных и выходных патрубков с подводящими полиэтиленовыми магистралями при помощи электросварных муфт или стыковой сварки. При переходе на старые бетонные камеры строители применяют решения из руководства по герметизации ввода труб в ж/б колодцы.
- Послойная обратная засыпка пазух смесью песка и цемента (в соотношении 5:1) или непросадочным щебнем фракции 5–20 мм с обязательным уплотнением слоями по 150–200 мм без применения тяжелых виброкатков вблизи стенок.
- Монтаж верхнего люка: в пешеходных зонах люк крепится непосредственно на полиэтиленовую горловину, а под проезжей частью устанавливается железобетонная разгрузочная плита, которая опирается на грунт вокруг колодца и не передает нагрузку от транспорта на тело пластиковой шахты.
Перед заказом полимерных компонентов проверьте соответствие характеристик подводящих водоводов по стандарту питьевых труб ПЭ-100 и подбору SDR под рабочее давление сети.
Что взять с собой к закупке
Для надежного монтажа сварного колодца из труб ПЭ-100 сформируйте детальную спецификацию еще на этапе проектирования:
- Отрезок трубы ПЭ-100 требуемого диаметра (630, 800, 1000 или 1200 мм) с расчетной толщиной стенки под глубину котлована.
- Листовой полиэтилен ПЭ-100 толщиной 20 мм для приварки герметичного дна и раскроя анкерной юбки.
- Патрубки нужного диаметра со скошенными фасками под экструзионную вварку в заводских условиях.
- Электросварные муфты ПЭ-100 и позиционеры для приварки подводящих трубопроводов на объекте.
- Полимерпесчаный или чугунный люк с разгрузочным кольцом для проектного класса нагрузки (А15, В125 или С250).
- Геотекстильное полотно плотностью 250–300 г/м² для оборачивания дренажного слоя вокруг основания.
Компания ATLANT MARKET поставляет сертифицированные напорные трубы ПЭ-100 и листовой полиэтилен напрямую с завода, выполняет профессиональный раскрой материалов в размер и обеспечивает оперативную отгрузку со склада в Алматы с доставкой по всем регионам Казахстана, а также через филиалы в городах Талдыкорган и Каскелен.
Вопросы и ответы
Можно ли сварить такой колодец непосредственно на строительной площадке?
Да, при наличии ручного сварочного экструдера, сварочного прутка ПЭ-100 и квалифицированного сварщика полимеров. Однако для обеспечения 100% герметичности приварку дна, анкерной юбки и патрубков рекомендуется выполнять в крытом цеху, где исключено попадание пыли, влаги и гарантирован равномерный прогрев шва.
Не сплющит ли пластиковый колодец давлением грунта зимой?
Нет, если правильно выбрана толщина стенки трубы. Для глубины заложения до 2,5–3,0 метров используются трубы ПЭ-100 SDR 21 или SDR 17, обладающие кольцевой жесткостью от SN8 до SN16. Дополнительную защиту от сдавливания обеспечивает послойная песчано-цементная засыпка пазух котлована.
Как защитить колодец от разрушения колесами грузовиков на парковке?
При монтаже под проезжей частью или паркингом нагрузка от автотранспорта снимается установкой монолитной железобетонной разгрузочной плиты с дорожным люком. Плита опирается на уплотненный грунт вокруг колодца с зазором 30–50 мм до полиэтиленовой шахты, полностью исключая передачу вертикального давления на пластик.
