Завоздушивание верхних точек отопительного контура в жилых комплексах, административных зданиях и производственных цехах — главная причина гидравлического дисбаланса и шума в радиаторах с наступлением отопительного сезона. Растворенный в воде кислород при нагреве переходит в свободное газообразное состояние, образуя микропузырьки, которые соединяются в крупные пробки и блокируют проток теплоносителя на ответвлениях. Если для локальных радиаторов достаточно крана Маевского, то для магистральных распределительных веток и стояков требуется установка гравитационных сепараторов — стальных воздухосборников.
В инженерной практике Казахстана проектирование этих емкостных элементов регламентируется типовой серией 5.903-20 (выпуск 1 «Воздухосборники для систем отопления и вентиляции»). Изготовление корпуса воздухосборника из сертифицированной стальной трубы ВГП по ГОСТ 3262-75 или электросварной прямошовной трубы обеспечивает механическую прочность узла при рабочем давлении до 1,6–2,5 МПа и температурах теплоносителя до +150 °C.
Проточные и непроточные воздухосборники серии А1И: физика разделения сред
Принцип работы любого гравитационного воздухосборника основан на резком снижении линейной скорости потока жидкости. Согласно закону Стокса, пузырек воздуха способен всплывать против движения воды только в том случае, если скорость нисходящего или горизонтального потока теплоносителя не превышает 0,05–0,1 м/с. В стандартных магистралях теплоснабжения теплоноситель движется со скоростью 0,5–1,5 м/с, увлекая воздух за собой. При входе в корпус воздухосборника, диаметр которого в 2,5–4 раза превышает сечение подводящей трубы, скорость потока падает ниже критического порога, и пузырьки беспрепятственно поднимаются в верхнюю воздушную камеру.
Типовая серия 5.903-20 подразделяет воздухосборники на две базовые конструктивные группы с горизонтальной и вертикальной пространственной ориентацией:

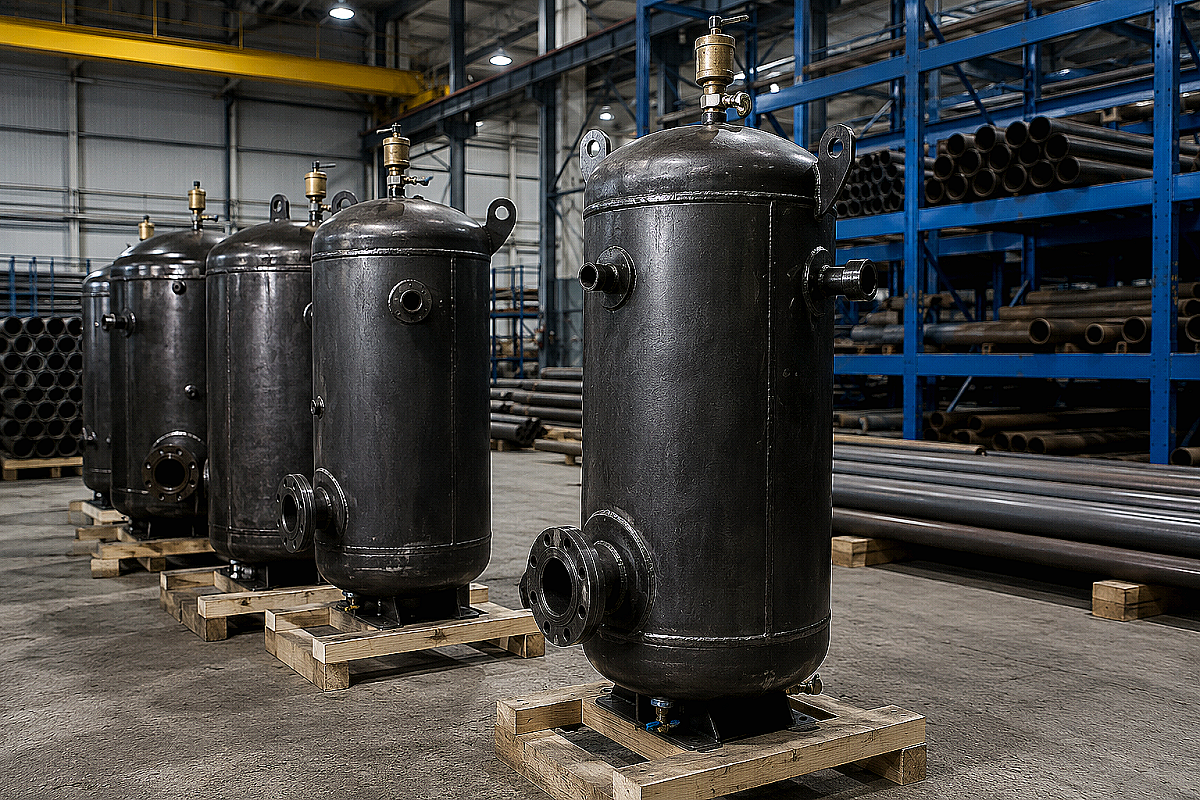

- Проточные вертикальные (типы А1И 017.000, А1И 018.000): врезаются непосредственно в разрыв подающего вертикального стояка или магистрали. Входной патрубок расположен в нижней или средней трети корпуса, а выходной — соосно или со смещением в нижней части. Теплоноситель проходит сквозь полость сосуда, отдавая всплывающий воздух в купольную зону.
- Проточные горизонтальные (типы А1И 015.000, А1И 016.000): монтируются на горизонтальных чердачных или подпотолочных распределительных магистралях большого диаметра (от Ду 50 до Ду 150). Обеспечивают минимальное строительное занижение потолка при сохранении высокой площади зеркала сепарации.
- Непроточные (типы А1И 011.000, А1И 012.000, А1И 019.000): представляют собой тупиковые вертикальные цилиндрические сосуды, которые устанавливаются на тройниках в самых высоких точках контура над верхними розливами. Поток теплоносителя не проходит сквозь корпус: в емкость вытесняются только скапливающиеся на верхнем гребне воздушные массы.
Непроточные модели компактнее и дешевле в закупке, однако они эффективны только при плавном уклоне подводящей трубы (не менее 0,005 в сторону воздухосборника). На объектах с высокой скоростью циркуляции и импульсными нагрузками специалисты проектного отдела ATLANT MARKET рекомендуют закладывать проточные вертикальные аппараты серии А1И 018, так как они гарантированно улавливают транзитные воздушные включения.
Расчет геометрических параметров корпуса и штуцеров
Главная ошибка кустарного изготовления воздухосборников — выбор трубы для корпуса «на глаз». Если диаметр цилиндра недостаточен, скорость потока внутри сосуда останется выше 0,1 м/с, и пузырьки воздуха просто унесет в систему отопления дальше по ходу движения воды. Для безошибочного расчета внутреннего диаметра корпуса $D_{\text{вн}}$ проточного аппарата применяется формула неразрывности струи:
$$D_{\text{вн}} = \sqrt{\frac{4 \cdot V_{\text{расх}}}{\pi \cdot w_{\text{доп}}}}$$
где $V_{\text{расх}}$ — расчетный объемный расход теплоносителя в м³/с, а $w_{\text{доп}}$ — допустимая скорость всплытия пузырьков, принимаемая равной 0,05 м/с. Практическое инженерное правило гласит: внутренний диаметр корпуса воздухосборника $D$ должен составлять не менее 3–3,5 диаметров подводящего патрубка $d$ ($D \ge 3,5d$).
Высота цилиндрической части $H$ вертикального аппарата принимается в пределах $(2,5\dots 3,5) \cdot D$. В верхней части корпус глушится стандартным эллиптическим бесшовным днищем по ГОСТ 17379-2001 или плоским фланцем с заглушкой, а в центре купола вваривается резьбовая бобышка или отрезок трубы Ду 15–20 под запорную арматуру и автоматический клапан сброса воздуха.
| Обозначение по серии 5.903-20 | Тип аппарата | Диаметр корпуса D, мм | Диаметр патрубков d, мм | Объем корпуса, л | Рабочее давление, МПа | Масса расчетная, кг |
|---|---|---|---|---|---|---|
| А1И 018.000 | Проточный вертикальный | 159 | 40 (Ду 40) | 6,8 | 1,6 | 11,4 |
| А1И 018.000-01 | Проточный вертикальный | 219 | 50 (Ду 50) | 15,2 | 1,6 | 21,8 |
| А1И 018.000-02 | Проточный вертикальный | 273 | 65 (Ду 65) | 28,5 | 1,6 | 36,2 |
| А1И 018.000-03 | Проточный вертикальный | 325 | 80 (Ду 80) | 48,0 | 1,6 | 52,6 |
| А1И 016.000-01 | Проточный горизонтальный | 219 | 50 (Ду 50) | 18,4 | 1,6 | 24,5 |
| А1И 012.000-01 | Непроточный вертикальный | 159 | 25 (Ду 25) | 5,2 | 1,6 | 8,9 |
| А1И 012.000-03 | Непроточный вертикальный | 219 | 40 (Ду 40) | 12,6 | 1,6 | 17,3 |
В нижней части корпуса вертикального проточного аппарата обязательно предусматривается дренажный патрубок Ду 15 или Ду 20 с шаровым краном. За счет резкого падения скорости потока воздухосборник выполняет вторичную функцию вертикального шламоотделителя, схожую с работой гидрострелки из трубы ВГП: тяжелые взвешенные частицы шлама и окалины выпадают на дно сосуда и удаляются при периодической продувке.
Требования к трубному прокату и технологии сварки
Для изготовления корпусов воздухосборников в Алматинском регионе применяется трубный прокат из углеродистой качественной стали марок Ст3сп, Ст10 или Ст20. На объектах с повышенными требованиями к хладостойкости (открытые теплотрассы, неотапливаемые чердачные помещения промышленных предприятий) предпочтительна низколегированная сталь марки 09Г2С. Толщина стенки обечайки корпуса подбирается с учетом расчетного давления и коррозионного запаса (не менее 4,0–6,0 мм для диаметров 159–325 мм).
Сборка емкостных элементов требует соблюдения строгих сварочных регламентов:
- Врезка патрубков: отверстия в обечайке вырезаются плазменным или газовым резаком со снятием фаски под углом 30–35°. Края патрубков не должны выступать внутрь корпуса более чем на 1–2 мм, чтобы не создавать паразитных завихрений и не задерживать шлам.
- Сварные швы: приварка плоских или эллиптических днищ выполняется с полным проваром корня шва. Все стыковые и угловые соединения проходят 100% визуально-измерительный контроль, а для систем с давлением выше 1,0 МПа — выборочный ультразвуковой контроль (УЗК).
- Антикоррозийная обработка: наружная поверхность сосуда обезжиривается, грунтуется составами ГФ-021 в два слоя и покрывается термостойкой эмалью. В чердачных помещениях корпус в обязательном порядке теплоизолируется минераловатными цилиндрами или вспененным каучуком с фольгированным слоем, чтобы исключить теплопотери и образование конденсата.
На металлобазе ATLANT MARKET в Алматы доступен полный сортамент круглых прямошовных и водогазопроводных труб необходимых диаметров, а также готовые штампованные отводы, фланцы и эллиптические заглушки. Технические службы компании выполняют профессиональную резку металлопроката в размер и оперативную комплектацию объектов с доставкой по Алматы, Талдыкоргану, Каскелену и другим городам Казахстана.
Схемы обвязки и правила монтажа в сейсмоактивных зонах
В условиях 9–10-балльной сейсмичности Алматинской области жесткий монтаж массивных емкостных аппаратов на верхних отметках зданий без компенсационных узлов категорически запрещен. Тяжелый воздухосборник, наполненный водой (масса аппарата Ду 325 в сборе превышает 100 кг), при подземных толчках создает значительную инерционную нагрузку на подводящие трубопроводы. Смещение перекрытий приводит к излому патрубков или раскрытию сварных стыков.
Для обеспечения безаварийной эксплуатации соблюдаются следующие монтажные правила:
- Крепление корпуса: воздухосборник фиксируется к несущим строительным конструкциям (капитальным стенам или балкам перекрытия) при помощи индивидуальных металлических кронштейнов из стального уголка или швеллера. Запрещается передавать вес заполненного аппарата на подводящие стояки.
- Сейсмическая развязка: подключение к магистральным трубам выполняется с установкой гибких сильфонных узлов или компенсационных П-образных петель, что защищает патрубки от срезающих напряжений при подвижках здания, как того требуют нормы монтажа стояков и сильфонных компенсаторов для систем отопления.
- Обвязка воздухоотводчика: в верхней точке воздухосборника монтируется шаровой кран из латуни или нержавеющей стали, после которого устанавливается автоматический поплавковый клапан сброса воздуха с обратным клапаном. Запорная арматура позволяет проводить ревизию и замену воздухоотводчика без слива теплоносителя из системы.
- Сбросная трубка: от автоматического воздухоотводчика монтируется медная или полимерная дренажная трубка с выводом в ближайший трап канализации или технологическую воронку в подвале/котельной. Это исключает залив перекрытий при внезапном засорении седла поплавкового клапана частицами шлама.
Перед вводом в эксплуатацию смонтированный узел воздухосборника проходит гидравлические испытания на прочность и плотность полуторным рабочим давлением ($1,5 P_{\text{раб}}$, но не менее 1,0 МПа) с выдержкой под нагрузкой не менее 10 минут, аналогично регламенту, по которому проводится проверка тепловых узлов и абонентских грязевиков ТС-569.
Частые ошибки при проектировании и закупке
Несоблюдение типовых серий и технологических нюансов при закупке материалов для узлов деаэрации приводит к регулярным эксплуатационным сбоям:
- Установка воздухосборника в заниженной точке: монтаж аппарата после опуска магистрали вниз делает его работу бесполезной, так как пузырьки воздуха блокируются на верхнем перегибе трубы. Воздухосборник обязан замыкать самую высокую геометрическую отметку распределительного кольца.
- Отсутствие запорного крана перед воздухоотводчиком: монтаж автоматического клапана напрямую в штуцер приводит к необходимости полной остановки и опорожнения стояка при малейшей течи уплотнительного кольца.
- Использование тонкостенных труб низкого качества: применение прямошовного проката со скрытыми дефектами шва или заниженной толщиной стенки создает риск раскрытия корпуса при гидроударах в момент пуска сетевых насосов.
- Отказ от дренажного крана: отсутствие нижнего спускного штуцера превращает нижнюю часть корпуса в накопитель шлама, который со временем перекрывает сечение входного патрубка.
FAQ: часто задаваемые вопросы по воздухосборникам
Чем автоматический воздухоотводчик на воздухосборнике лучше ручного крана Маевского?
Кран Маевского требует регулярного ручного обслуживания персоналом и эффективен только для стравливания воздуха непосредственно из радиатора. Автоматический поплавковый воздухоотводчик, установленный на воздушном колпаке воздухосборника серии А1И, сбрасывает накапливающиеся газы непрерывно в автономном режиме, не допуская формирования пробок в магистральных линиях в процессе эксплуатации котельной.
В чем ключевая разница между проточным и непроточным воздухосборником при выборе для чердачной разводки?
Проточный воздухосборник врезается в рассечку трубы и принудительно пропускает через себя 100% объема теплоносителя, эффективно осаждая пузырьки даже при высокой скорости циркуляции. Непроточный воздухосборник устанавливается тупиково над верхней точкой стояка: он занимает меньше места и проще в монтаже, но требует строгого уклона магистралей к аппарату и медленного движения воды для гравитационного всплытия воздуха.
Можно ли использовать трубу ВГП вместо электросварной для корпуса воздухосборника?
Да, стальная водогазопроводная труба по ГОСТ 3262-75 усиленной или обыкновенной серии диаметром Ду 50–150 мм отлично подходит для изготовления обечаек воздухосборников малого и среднего объема. Для аппаратов диаметром 219 мм и выше по серии 5.903-20 применяются стальные прямошовные электросварные трубы по ГОСТ 10704-91 / ГОСТ 10705-80 с толщиной стенки от 4,5 до 6,0 мм.
Какой уклон труб необходим для гарантированного отвода воздуха к воздухосборнику?
Согласно строительным нормам СН РК по отоплению и вентиляции, горизонтальные участки подающих и обратных трубопроводов монтируются с постоянным уклоном не менее 0,002 (2 мм на 1 погонный метр), а на ответственных гравитационных и тупиковых участках — не менее 0,005 (5 мм на 1 метр) с повышением в сторону установки воздухосборника.
Что взять с собой к закупке
Чтобы оперативно и без переплат укомплектовать узел деаэрации системы отопления на складе ATLANT MARKET в Алматы, подготовьте спецификацию со следующими позициями:
- Отрезки стальной трубы необходимого диаметра обечайки (159, 219, 273 или 325 мм) по ГОСТ 10704-91 или ГОСТ 3262-75 из стали Ст20 или 09Г2С;
- Стальные штампованные эллиптические днища (заглушки) по ГОСТ 17379-2001 соответствующего диаметра;
- Трубные заготовки или патрубки Ду 40–100 мм под вход/выход теплоносителя со снятой фаской под сварку;
- Стальные приварные бобышки и резьбы Ду 15–20 под воздухоотводчик и нижний дренажный кран;
- Ответные стальные фланцы по ГОСТ 33259-2015 с комплектом крепежа и паронитовыми прокладками ПОН-Б;
- Полнопроходные запорные шаровые краны и автоматические латунные воздухоотводчики с рабочей температурой до +120...+150 °C;
- Стальной горячекатаный уголок (50х50 или 63х63 мм) либо швеллер для изготовления опорных опорных стоек и сейсмостойких кронштейнов.
