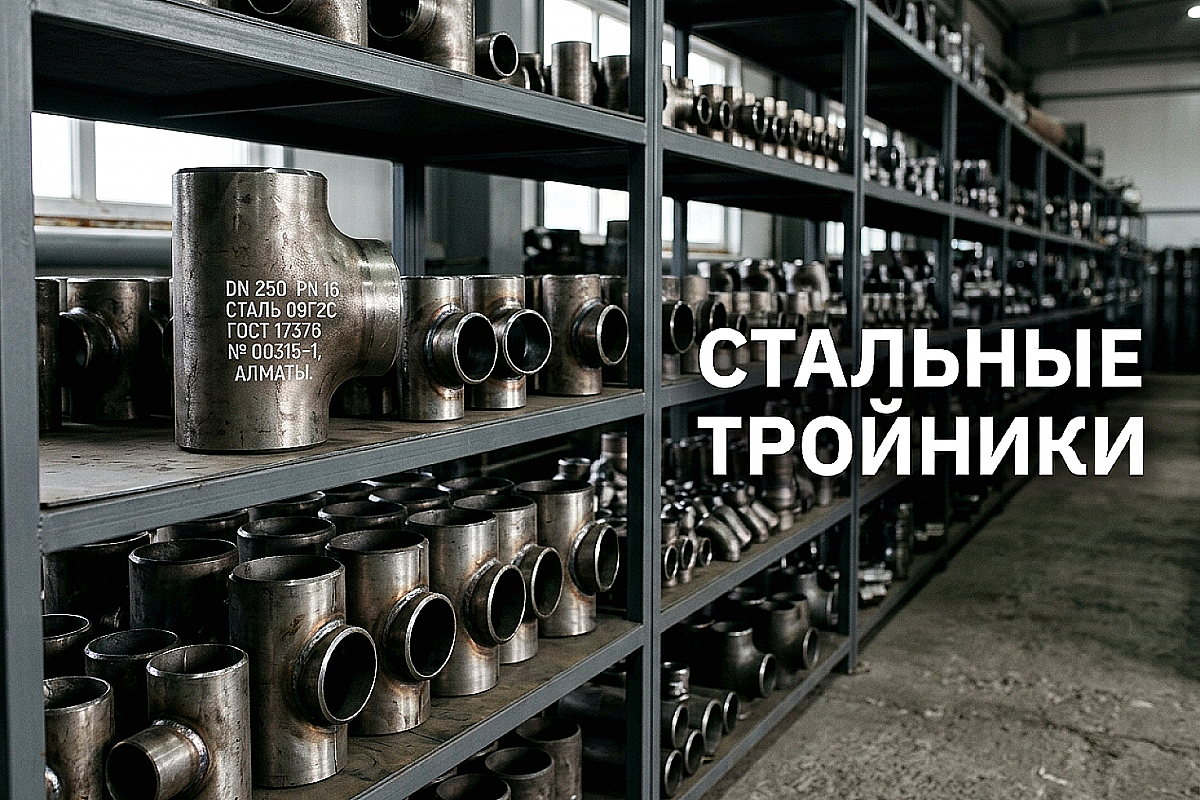

Проектирование инженерных сетей в Казахстане, будь то системы отопления в жилых комплексах Алматы или промышленные трубопроводы на западе страны, невозможно без использования стальных тройников. Этот соединительный элемент позволяет разделять или объединять потоки транспортируемой среды под углом 90 градусов. Несмотря на кажущуюся простоту детали, существует более десяти параметров, определяющих ее надежность и долговечность в конкретных эксплуатационных условиях.
Конструктивные особенности: равнопроходные и переходные тройники
Первое, с чем сталкивается снабженец при анализе спецификации — это тип конструкции тройника. По геометрии отверстий изделия делятся на две большие группы: равнопроходные и переходные (концентрические). Равнопроходный тройник имеет одинаковые диаметры всех трех патрубков (основного прохода и ответвления). Он используется, когда необходимо сохранить давление и объем потока в обоих направлениях разветвления.
Переходной тройник применяется для изменения диаметра трубопровода при ответвлении. В этом случае диаметр горловины (ответвления) меньше диаметра корпуса. Это позволяет оптимизировать гидравлическую систему, снизить массу конструкции и сэкономить на стоимости труб меньшего сечения. Важно помнить, что при использовании переходных моделей увеличивается локальное сопротивление потоку, что должно быть учтено в теплотехническом или гидравлическом расчете.
При монтаже на объектах в Алматы часто возникает необходимость перехода с магистральной трубы большого диаметра на потребительскую ветку. В таких случаях переходной тройник становится единственным технически верным решением, исключающим нагромождение дополнительных переходов и сварных швов.
Методы изготовления: бесшовные, сварные и штампосварные
Способ производства напрямую определяет максимальное рабочее давление, которое может выдержать деталь. Для ответственных участков с давлением до 16 МПа (Ру160) и выше применяются стальные бесшовные приварные тройники, изготовленные методом горячей штамповки или гидроэкструзии по ГОСТ 17376-2001. Отсутствие сварного шва на корпусе гарантирует однородность механических свойств металла и высокую стойкость к вибрационным нагрузкам.
Сварные тройники производятся из листового проката или отрезков труб методом врезки горловины. Их основной недостаток — наличие сварных соединений, которые являются потенциальными концентраторами напряжений. Однако такие изделия незаменимы при работе с трубами больших диаметров (свыше 530 мм), где производство бесшовных деталей технически затруднено или экономически нецелесообразно. Для систем ЖКХ, где давление редко превышает 2.5 МПа, использование качественных сварных тройников является стандартной практикой.
Штампосварные модели представляют собой некий компромисс: две половины корпуса штампуются из листа, после чего свариваются продольными швами. Они обладают высокой точностью геометрии и часто используются в магистральных нефте- и газопроводах.
| Характеристика | Бесшовные (ГОСТ 17376) | Сварные (ОСТ/ТУ) | Штампосварные |
|---|---|---|---|
| Рабочее давление | До 16 МПа и выше | До 2.5 МПа | До 10-12 МПа |
| Диапазон диаметров (Ду) | От 15 до 426-530 мм | От 530 до 1620 мм | От 219 до 1420 мм |
| Стойкость к коррозии | Высокая (однородная среда) | Средняя (риск в зоне шва) | Выше среднего |
| Область применения | Химия, пар, высокое давление | Водоснабжение, стоки | Магистральные сети |
Выбор марки стали: Ст3, 09Г2С или нержавейка?
Материал тройника должен соответствовать марке стали основной трубы, чтобы обеспечить качественный сварной шов и исключить электрохимическую коррозию. Для обычных систем водоснабжения и отопления в Алматы чаще всего закупаются изделия из углеродистой стали марки Ст3сп или стали 20. Это бюджетный и надежный вариант для температур до +450°C в неагрессивных средах.
Если трубопровод эксплуатируется в условиях низких температур (северные регионы Казахстана) или транспортирует среды под высоким давлением, предпочтение отдается низколегированной стали 09Г2С. Она обладает повышенной хладостойкостью и не теряет прочности при морозах до -70°C. Для пищевой, фармацевтической и химической промышленности в ATLANT MARKET всегда доступны тройники из нержавеющей стали (AISI 304, AISI 316), которые не вступают в реакцию с активными веществами и сохраняют стерильность среды.
Важно учитывать толщину стенки. Снабженцы нередко сталкиваются с «облегченными» вариантами, где фактическая толщина металла на 1-2 мм меньше заявленной по ГОСТ. Это критично, так как истончение стенки при эксплуатации (за счет эрозии и коррозии) на таком узле происходит быстрее, чем на прямом участке трубы.
Чек-лист проверки качества при закупке в Алматы
При приемке партии тройников на складе или объекте необходимо провести визуальный и инструментальный контроль. Ошибки в геометрии могут привести к невозможности стыковки с трубой или к появлению избыточных напряжений в узле после сварки. Ориентируйтесь на следующие пункты:
- Маркировка. На каждом изделии (диаметром от 57 мм) должна быть клейменая или несмываемая маркировка с указанием Ду, толщины стенки, марки стали и клейма завода-изготовителя.
- Состояние фасок. Для приварных тройников фаска должна быть снята под углом 30-35 градусов с притуплением 1.5-2 мм. Это залог качественного провара.
- Отсутствие дефектов. На поверхности не должно быть трещин, расслоений, глубоких забоин или раковин. Легкая поверхностная ржавчина допустима, но она не должна иметь язвенный характер.
- Геометрия. Проверьте перпендикулярность ответвления. Перекос горловины свыше 1-2 градусов сделает монтаж крайне затруднительным.
Заказывая детали трубопровода в АТЛАНТ МАРКЕТ, вы получаете продукцию, прошедшую входной контроль. Мы обеспечиваем доставку по Алматы, а также на наши филиалы в Каскелене и Талдыкоргане, что позволяет оперативно закрывать потребности крупных строительных площадок.
Можно ли использовать переходной тройник вместо равнопроходного с использованием редукции?
Технически это возможно через приварку перехода к горловине тройника, но это увеличивает количество сварных швов в два раза. Каждый шов — это риск утечки. Рекомендуется использовать готовый переходной тройник, так как он более надежен и компактен.
В чем разница между тройником по ГОСТ 17376 и тройником по ТУ?
ГОСТ 17376 — это жесткий стандарт на бесшовные детали для высокого давления. ТУ (технические условия) чаще применяются для сварных изделий или нестандартных размеров. При закупке по ТУ обязательно требуйте паспорт изделия, чтобы убедиться, что характеристики соответствуют вашему проекту.
Нужно ли изолировать стальные тройники при подземной прокладке?
Да, тройники являются наиболее уязвимыми точками для коррозии. При использовании труб в ВУС-изоляции или ППУ, тройники также должны быть защищены соответствующими фасонными изделиями (термоусадочными муфтами или антикоррозийными лентами).
Что взять с собой к закупке
При оформлении заказа на тройники всегда уточняйте не только наружный диаметр, но и толщину стенки (S). Например, тройник 108х4 и 108х6 — это разные изделия с разной пропускной способностью и весом. Для систем под давлением всегда запрашивайте сертификаты соответствия и паспорта плавок. Помните, что качественные детали трубопровода — это инвестиция в безаварийную работу системы на десятилетия. Специалисты ATLANT MARKET помогут подобрать оптимальное сочетание фланцев, отводов и тройников для полной комплектации вашего объекта в Казахстане.
