Остановка протока охлаждающей воды через водоохлаждаемый индуктор тигельной или канальной индукционной плавильной печи при температуре жидкого чугуна или стали свыше +1450 °C приводит к сквозному прогару медной трубки за 8–15 секунд. За этим следует контакт расплавленного металла с водой, взрывное парообразование и разрушение футеровки плавильного агрегата. В литейных цехах машиностроительных заводов Алматы, Караганды и Шымкента надежность внешнего контура водоохлаждения является базовым фактором промышленной безопасности.

Внешняя трубная обвязка индукционных установок мощностью от 100 до 1600 кВт работает под постоянным давлением 0,3–0,6 МПа при температуре отходящей воды до +60…+70 °C. Монтаж разводящих коллекторов из тонкостенных полимерных труб вблизи высокочастотных электромагнитных полей и источников лучистого тепла недопустим: полимеры размягчаются, теряют форму и плавятся при аварийных выбросах брызг шлака. Стальная водогазопроводная труба по ГОСТ 3262-75 усиленной и обыкновенной серий выступает оптимальным конструкционным материалом для манифольдов, напорных гребенок и сливных коллекторов благодаря монолитной жесткости стенки и абсолютной огнестойкости.

Гидродинамический расчет контура охлаждения печи: скорости потока и подбор диаметров Ду

Система водяного охлаждения индукционной плавильной установки разделяется на несколько независимых гидравлических контуров: охлаждение самого индуктора (катушки), водоохлаждаемых кабелей (коаксиалов), конденсаторной батареи среднечастотного преобразователя и тиристорного силового шкафа. Каждый узел имеет строго заданный допустимый перепад температур (ΔT) между подающей и отводящей магистралями (обычно не более 15–20 °C).

Для определения суммарного расхода охлаждающей воды через распределительный коллектор печи применяется тепловой баланс:

V = Q / (c × ρ × ΔT) × 3600, где:

  • Q — тепловая мощность, отводимая водой в контуре (кВт), составляющая для индуктора 20–30% от общей электрической мощности печи;
  • c — удельная теплоемкость воды (4,187 кДж/(кг×°C));
  • ρ — плотность воды (1000 кг/м³);
  • ΔT — расчетный перегрев воды в контуре (принимается равным 15 °C во избежание выпадения солей жесткости).

Скорость движения воды в стальных магистральных коллекторах печи должна поддерживаться в пределах 1,2–1,8 м/с. Превышение скорости свыше 2,0 м/с провоцирует резкий рост гидродинамического сопротивления на отводах и кавитационный шум, а падение скорости ниже 0,8 м/с приводит к оседанию механического шлама на дне стальных труб.

Мощность печи, кВтТеплоотвод индуктора, кВтРасход воды, м³/чПодающий коллектор (ВГП)Сливной коллектор (ВГП)Толщина стенки (ГОСТ 3262), мм
100–16025–401,5–2,5Ду 25 (1")Ду 32 (1¼")3,2 (обыкновенная)
250–35065–903,8–5,5Ду 40 (1½")Ду 50 (2")3,5 (обыкновенная)
500–800130–2108,0–12,5Ду 65 (2½")Ду 80 (3")4,0 (усиленная)
1000–1600260–42016,0–25,0Ду 80 (3")Ду 100 (4")4,5 (усиленная)

Сливной коллектор всегда подбирается на один типоразмер больше напорного. Это необходимо для обеспечения гравитационного безнапорного или слабонапорного слива в открытую воронку визуального контроля без создания паразитного подпора в охлаждающих трубках индуктора.

Диэлектрические разрывы: как исключить наведение токов на стальной трубопровод

Индуктор плавильной печи находится под переменным электрическим напряжением от 300 до 1500 В с частотой тока от 500 до 8000 Гц. Вода, циркулирующая по охлаждающему тракту, содержит растворенные соли и является проводником. При прямом соединении медных патрубков катушки со стальными трубами ВГП ток высокой частоты неизбежно потечет по металлическим коллекторам в сторону насосной станции и заземленного каркаса цеха.

Это приводит к трем разрушительным последствиям:

  1. Электрохимическая коррозия: токи утечки вызывают мгновенную кавитационно-эрозионную коррозию резьбовых и сварных соединений стальных труб, образуя свищи за 2–3 месяца.
  2. Ложный пробой изоляции: система контроля изоляции печи выдает аварийный сигнал отключения тиристорного генератора из-за низкого сопротивления на землю.
  3. Опасность поражения персонала: касание стального коллектора рабочим при загрузке шихты в печь создает угрозу удара электрическим током.

Для развязки контура между медными отводами печи и стальными гребенками ВГП монтируются гибкие бестоковые вставки — диэлектрические рукава из армированной кремнийорганической резины (силикона) или EPDM без металлического корда. Длина изолирующего шланга рассчитывается исходя из удельного электрического сопротивления воды (не менее 1000 Ом×см) и напряжения на индукторе: минимальная длина рукава составляет 1,2–1,8 метра на каждые 500 В рабочего напряжения.

Для присоединения диэлектрических вставок к магистралям на стальных коллекторах ВГП нарезается трубная цилиндрическая резьба или привариваются штуцеры типа «елочка» с последующей фиксацией шлангов усиленными силовыми хомутами из нержавеющей стали. Фланцевые соединения коллекторов с запорной арматурой комплектуются изолирующими втулками и прокладками по ГОСТ 33259-2015 с исполнением уплотнительных поверхностей.

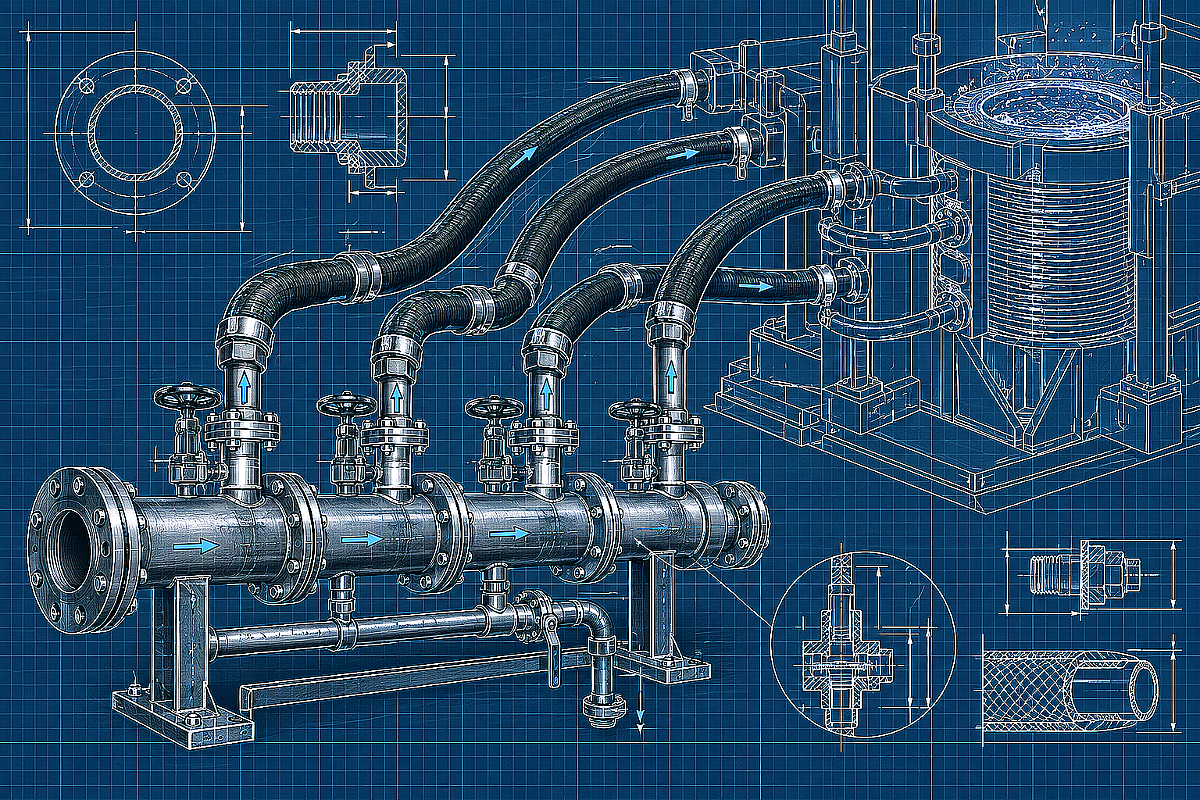

Монтаж распределительных гребенок и коллекторов контроля протока

Распределительный щит водяного охлаждения индукционной печи монтируется в непосредственной близости от плавильного узла, но вне зоны возможного разбрызгивания жидкого металла при сливе ковша. Металлический каркас гребенок жестко крепится к строительным конструкциям цеха или бетонному основанию площадки обслуживания.

При сборке коллекторов из стальных труб ВГП соблюдаются обязательные правила:

  • Индивидуальные вентили на каждый канал: каждый виток индуктора и охлаждаемый кабель подключаются через отдельный запорно-регулировочный вентиль или полнопроходной шаровой кран для точной балансировки гидравлики.
  • Визуальный и температурный контроль слива: сливные линии выводятся в общую стальную сливную ванну через открытую раздаточную рампу либо оснащаются смотровыми фонарями (диоптрами) и ротаметрами со встроенными датчиками минимального протока.
  • Установка термопар и термореле: на выходе каждого охлаждающего контура монтируются приварные бобышки с гильзами для датчиков температуры типа ТСМ/ТСП, сблокированных с аварийной защитой печи на отключение питания при нагреве свыше +65 °C.
  • Аварийный гравитационный контур: подающий коллектор ВГП обязательно снабжается обратным клапаном и байпасной линией переключения на аварийный резервуар запаса воды (напорный бак объемом 3–5 м³), расположенный на высоте 6–10 метров, либо на городскую магистраль технической воды для охлаждения тигля при внезапном обесточивании насосов.

Защита от накипи и коррозии в условиях жесткой воды Алматинской области

Подача неочищенной скважинной или технической воды в систему охлаждения индукционных печей в Алматы категорически запрещена. Высокая карбонатная жесткость воды предгорных источников (до 4,5–6,5 мг-экв/л) при контакте с горячей стенкой медной трубки индуктора (+70…+90 °C) приводит к мгновенной кристаллизации солей кальция и магния. Слой накипи толщиной всего 0,5 мм снижает теплопередачу на 40%, вызывая локальный перегрев и оплавление меди.

Для защиты стальных трубопроводов ВГП и медных контуров печи технологическая схема строится по двухконтурному принципу через разделительный пластинчатый теплообменник:

  • Первичный (внутренний) контур: замкнутый контур печи, заправленный деминерализованной обессоленной водой или дистиллятом с удельным сопротивлением более 50 кОм×см. Циркуляция осуществляется насосами с напором 0,4–0,6 МПа по стальным трубам ВГП.
  • Вторичный (внешний) контур: оборотная вода градирни или пруда-охладителя, которая охлаждает пластинчатый теплообменник и очищается сетчатыми фильтрами-грязевиками.

Оцинкованные трубы ВГП по ГОСТ 3262-75 обеспечивают максимальную коррозионную стойкость наружных участков коллекторов при сезонных перепадах влажности в литейных цехах, исключая образование ржавчины и шлама в циркуляционном объеме.

Чек-лист комплектации материалов для системы охлаждения печи

Перед закупкой металлопроката и арматуры для монтажа коллектора водоохлаждения индукционной печи снабженцу необходимо сверить спецификацию по следующим пунктам:

  1. Трубы стальные ВГП (ГОСТ 3262-75): для напорных и сливных гребенок — диаметры Ду 25, 32, 50, 65, 80 или 100 мм усиленной серии (толщина стенки 3,2–4,5 мм) с заводским сертификатом соответствия. Металлобаза «АТЛАНТ МАРКЕТ» в Алматы обеспечивает отгрузку сертифицированного проката с резкой в проектный размер хлыстов и быстрой доставкой на филиалы в Талдыкоргане и Каскелене.
  2. Приварные фитинги и резьбовые заготовки: стальные отводы 90°, концентрические переходы, резьбы и сгоны для подключения приборов КИПиА и сливных шлангов.
  3. Фланцы стальные плоские: по ГОСТ 33259-2015 на номинальное давление Ру 10–16 бар с комплектом крепежа и паронитовыми прокладками.
  4. Запорно-балансировочная арматура: полнопроходные шаровые краны, сетчатые фильтры грубой очистки (грязевики) и электромагнитные клапаны аварийного сброса.
  5. Диэлектрические рукава: армированные силиконовые шланги с номинальным давлением не менее 1,0 МПа и электрической прочностью изоляции до 2,5 кВ.

Часто задаваемые вопросы по трубопроводам охлаждения индукционных печей

Почему нельзя собрать коллектор охлаждения печи из полипропилена (PPR)?

Полипропилен размягчается при нагреве теплоносителя свыше +70 °C и теряет прочность под рабочим давлением 0,5 МПа. Кроме того, в условиях литейного цеха полимерные трубы мгновенно прожигаются случайными каплями жидкого чугуна или горячего шлака при скачивании шлакового слоя, что приводит к внезапному осушению индуктора и разрушению печи. Стальная труба ВГП обеспечивает необходимую пожаробезопасность и жесткость конструкции.

Какое давление воды должно поддерживаться на входе в индуктор?

Рабочее гидродинамическое давление на входе в водоохлаждаемый индуктор среднечастотных печей емкостью от 0,25 до 3 тонн должно составлять 0,35–0,55 МПа (3,5–5,5 бар). Минимальный порог срабатывания аварийного реле давления устанавливается на отметке 0,25 МПа, ниже которой нагрев индуктора автоматически блокируется автоматикой преобразователя.

Как защитить сливные трубы ВГП от завоздушивания и кавитации?

Сливной коллектор монтируется с обязательным уклоном не менее 0,005 (5 мм на 1 метр трассы) в сторону сливной емкости или оборотного резервуара. В верхних точках сливной гребенки устанавливаются автоматические воздухоотводчики или проточные воздухосборники, предотвращающие образование воздушных пробок, которые перекрывают проток через отдельные витки индуктора.

Что взять с собой к закупке

Комплектация контуров водяного охлаждения индукционных плавильных печей требует точного соблюдения толщины стенки стального металлопроката по ГОСТ 3262-75 и подбора проходных сечений коллекторов под расчетный тепловой баланс агрегата. Использование усиленных труб ВГП, расчет длин диэлектрических рукавов и организация двухконтурного охлаждения через разделительный теплообменник гарантируют стабильную плавку металла и безаварийную службу индуктора на металлургических площадках Казахстана.

Компания АТЛАНТ МАРКЕТ обеспечивает поставку водогазопроводных стальных труб, фланцев, соединительных деталей и запорной арматуры со складов в Алматы, Талдыкоргане и Каскелене с оперативной комплектацией промышленных объектов по всему Казахстану.
