Сквозной прогар или абразивное истирание металлической стенки на поворотах цементопровода при разгрузке автоцементовозов в силосы бетоносмесительных установок (БСУ) и заводов сухих строительных смесей в Алматы и Алматинской области — критическая аварийная ситуация, останавливающая выпуск бетона в разгар строительного сезона. Попытка смонтировать линию пневмоподачи из тонкостенной электросварной трубы общего назначения со стенкой 3,0–3,5 мм оборачивается образованием сквозных свищей на поворотах уже после перекачки первых 300–500 тонн цемента. Пылевидный поток высокомарочного цемента марок М400 и М500, движущийся в плотной или взвешенной фазе под давлением компрессора до 0,2–0,3 МПа со скоростью 18–25 м/с, работает внутри трубопровода как непрерывная пескоструйная установка.
Для обеспечения безаварийной приемки минеральных вяжущих, гипса, кварцевого песка и золы-уноса базовым материалом для силосных закачных труб и цеховых пневмотранспортных магистралей выступает стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной серии с условным проходом Ду 100 (наружный диаметр 114 мм) и толщиной стенки 4,5 мм. Увеличенная на 40–50% толщина монолитного металла обеспечивает требуемый запас на гидроабразивный и пневмоабразивный износ, гарантируя безаварийную эксплуатацию линии на протяжении нескольких рабочих сезонов.
Гидродинамика пневмотранспорта: почему тонкостенный прокат прогорает на поворотах
Пневматическая подача сухого цемента от компрессора автоцементовоза к верхнему загрузочному люку силоса высотой 15–24 метра относится к напорному пневмотранспорту средней и высокой концентрации. Скорость потока воздуха на входе в трубопровод составляет около 15–18 м/с, а по мере продвижения вверх и падения давления расширяющийся воздух разгоняет частицы цемента до 22–26 м/с. На прямолинейных вертикальных участках частицы цемента движутся преимущественно параллельно оси трубы, и износ металла носит скользящий полирующий характер со скоростью истирания стенки не более 0,15–0,25 мм на каждые 1000 тонн перекачанного материала.
Картина кардинально меняется на коленах и поворотах трассы. Под действием центробежной силы поток твердых микрочастиц прижимается к внешней радиусной стенке отвода под углом атаки 20–45 градусов, вызывая микрорезание и усталостное выкрашивание кристаллической решетки стали. В зоне соударения скорость эрозии возрастает в 8–15 раз по сравнению с прямым участком. Стандартные стальные отводы с малым радиусом гиба R=1,5D (крутоизогнутые) пробиваются цементным абразивом всего за 15–20 циклов выгрузки машин.
- Крутоизогнутые отводы R=1,5D: создают максимальное сопротивление потоку, вызывают торможение цементной пробки, перегрев воздуха и мгновенный пробой внешней стенки на стыке с прямым участком.
- Гнутые трубные колена R=5–10D: плавный радиус кривизны распределяет зону соударения абразива по протяженной дуге, снижая угол атаки частиц до 5–10 градусов и увеличивая ресурс поворота в 6–8 раз.
- Глухие карманы-ловушки (колена с самофутеровкой): Т-образные тупиковые узлы, где в глухом патрубке создается подушка из уплотненного цемента, по которой ударяет основной поток, полностью исключая контакт абразива с металлом.
Сортамент и толщина стенки: выбор труб ВГП Ду 100 по ГОСТ 3262-75
Стандартом для приемных закачных линий автоцементовозов в Казахстане является типоразмер Ду 100. Это обусловлено диаметром гибких разгрузочных рукавов цементовозов (100–102 мм) и стандартным присоединительным размером быстроразъемных соединений. Использование труб меньшего сечения (Ду 76 или Ду 89) приводит к резкому росту гидравлического сопротивления, перегреву бортового компрессора машины свыше +120 °C и риску забивания трубы плотной цементной пробкой при малейшем падении оборотов двигателя. Применение избыточного диаметра (Ду 125 или Ду 150) снижает скорость несущего потока ниже критической отметки 14 м/с, провоцируя выпадение цемента в осадок на горизонтальных участках.
При комплектации технологической обвязки для заводов товарного бетона и БСУ на складе обвязки бетоносмесительных установок (БСУ) критически важно проверять толщину стенки по ГОСТ 3262-75. Согласно стандарту, водогазопроводные трубы Ду 100 выпускаются в двух основных модификациях: обыкновенные (стенка 4,0 мм) и усиленные (стенка 4,5 мм). Для напорных цементопроводов допускается использование исключительно усиленной серии из конструкционной углеродистой стали марок Ст3сп, Ст3пс или качественной стали 20.
| Параметр цементопровода | Труба электросварная ГОСТ 10704 | Труба ВГП обыкновенная ГОСТ 3262 | Труба ВГП усиленная ГОСТ 3262 |
|---|---|---|---|
| Условный проход / наружный диаметр | 108 мм (Ду 100) | Ду 100 (114,0 мм) | Ду 100 (114,0 мм) |
| Номинальная толщина стенки | 3,0–3,5 мм | 4,0 мм | 4,5 мм |
| Масса 1 погонного метра | 7,77–9,02 кг | 10,85 кг | 12,15 кг |
| Запас на абразивный износ стенки | 0,8–1,2 мм | 1,8–2,0 мм | 2,3–2,5 мм |
| Ресурс до сквозного износа на прямых участках | 6 000 – 8 000 тонн | 14 000 – 16 000 тонн | 22 000 – 26 000 тонн |
| Ударная вязкость при пульсациях компрессора | Умеренная (риск деформации) | Высокая | Максимальная (жесткий монолит) |
| Рекомендованная область применения | Временные разгрузочные линии | Прямые вертикальные участки | Закачные стояки, отводы, коллекторы |
Быстроразъемные соединения и узлы подключения: замки Camlock и фланцы
Нижняя точка цементопровода, выведенная на отметку 0,8–1,2 метра от уровня земли, служит узлом стыковки с гибким рукавом автоцементовоза. В практике бетонных заводов Алматы применяются быстроразъемные соединения кулачкового типа — муфты Camlock (Камлок) типоразмера 4 дюйма (тип А/E под приварку или наружную резьбу и ответная часть тип C/D на рукаве) из латуни или нержавеющей стали, либо классические замки типа цистерна-полуприцеп (штуцер со скобой и уплотнительным кольцом NBR). Применение резьбовых муфт без быстрозажимных фиксаторов исключено: мелкая цементная пыль мгновенно забивает витки резьбы, делая стыковку невозможной без промывки керосином.
Для сборки высотного вертикального стояка вдоль цилиндрического корпуса силоса применяются стальные приварные плоские фланцы по ГОСТ 33259-2015 с давлением Ру 10–16 атмосфер. Фланцевые разъемы монтируются с шагом 6–12 метров для удобства ревизии, прочистки при аварийном забивании и оперативной замены изношенных колен без проведения огневых работ на высоте 20 метров. При затяжке болтовых соединений используются уплотнительные прокладки из маслобензостойкой резины (МБС) или полиуретана толщиной 4–5 мм с внутренним диаметром, строго равным внутреннему диаметру трубы. Малейший выступ прокладки внутрь проходного канала создает локальное препятствие, о которое завихряющийся поток цемента выбивает уплотнитель за 2–3 дня.
Заземление и электростатическая безопасность цементопроводов по ПУЭ РК
При высокоскоростном трении диэлектрических частиц цемента, сухих гипсов и кварцевой пыли о внутреннюю поверхность стального трубопровода происходит активная электризация и разделение зарядов (трибоэлектрический эффект). На изолированном участке цементопровода накапливается статический потенциал величиной от 15 000 до 60 000 Вольт. Разряд такого потенциала на корпус автоцементовоза, металлоконструкцию силоса или оператора приемки не только опасен для жизни персонала, но и способен вызвать искровой разряд с воспламенением воздушно-пылевой взвеси в подкупольном пространстве силоса при наличии органических добавок или детонацию паров топлива компрессора.
- Непрерывный металлический контур: все фланцевые соединения цементопровода шунтируются гибкими медными перемычками сечением не менее 6–10 мм² под болты фланцев с лепестковыми шайбами со снятием краски до голого металла.
- Подключение к контуру заземления: нижний и верхний оголовки стального стояка цементопровода привариваются к общему заземляющему контуру БСУ стальной полосой сечением не менее 40х4 мм по ГОСТ 103-2006.
- Нормативное переходное сопротивление: согласно ПУЭ Республики Казахстан, электрическое сопротивление металлоконструкции цементопровода относительно контура заземления не должно превышать 10 Ом (для технологического оборудования снятия статики — не более 100 Ом).
- Узел выравнивания потенциалов автоцементовоза: рядом с приемным камлоком монтируется заземляющий трос со струбциной-зажимом из омедненной стали для обязательного заземления рамы автоцистерны перед началом продувки.

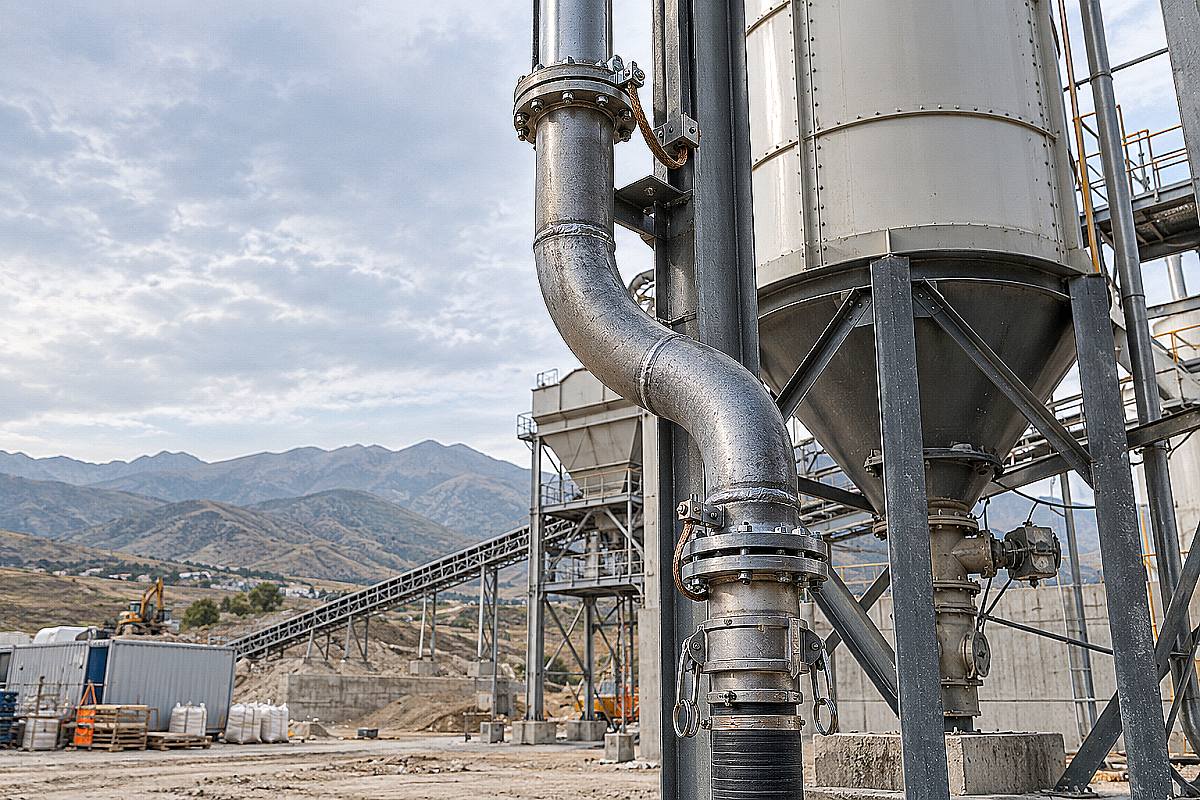

Монтаж и крепление вертикальных стояков на силосах в сейсмозоне Алматы
Вертикальный участок цементопровода испытывает сложные комбинированные нагрузки: собственный вес стальной трубы с массой движущегося цемента (до 25–30 кг на погонный метр), реактивную отдачу при импульсной продувке компрессора, ветровое давление на открытой высоте до 25 метров и горизонтальные сейсмические колебания интенсивностью 9–10 баллов по шкале MSK-64 в Алматинском регионе. Жесткая приварка трубы непосредственно к тонкой обечайке силоса (стенка 4–6 мм) категорически запрещена: термические напряжения и вибрации вырывают фрагменты обшивки резервуара с образованием свищей.
Для крепления применяются скользящие и направляющие хомутовые опоры из стального уголка 63х63 или швеллера №10–14, приваренные к радиальным ребрам жесткости силоса с шагом 2,5–3,0 метра. Внутри стального хомута прокладывается листовая резина толщиной 8–10 мм, выполняющая роль виброгасящего демпфера. Верхний поворот цементопровода, заходящий в центр крышного фильтра силоса, фиксируется на отдельной силовой подставке из швеллера, принимающей на себя опрокидывающий момент от гидродинамического удара входящей цементной смеси.
Чек-лист закупки и приемки труб ВГП для цементопроводов
- Сертификат соответствия ГОСТ 3262-75: наличие заводского документа качества с указанием марки стали (Ст3сп/пс или сталь 20) и гидравлических испытаний давлением не менее 2,4–3,1 МПа.
- Фактический замер толщины стенки: проверка микрометром или ультразвуковым толщиномером торцов труб — толщина стенки для усиленной серии Ду 100 обязана составлять ровно 4,5 мм (минимальный допуск по ГОСТ — не менее 3,82 мм).
- Контроль внутреннего сварного грата: внутренний шов трубы должен быть ровным, без острых выступов, наплывов и заусенцев высотой более 0,5 мм, создающих локальные турбулентные очаги ускоренного износа.
- Геометрия и прямолинейность: отклонение от прямолинейности не должно превышать 2 мм на 1 метр длины для исключения перекосов при монтаже фланцевых соединений на высоте.
- Комплектация соединительными деталями: заблаговременный закуп на складе ответных стальных фланцев Ру 16, оцинкованного крепежа прочностью 8.8, медных перемычек заземления и износостойких длиннорадиусных отводов.
Часто задаваемые вопросы (FAQ)
Можно ли использовать для цементопровода пластиковую трубу ПЭ-100 или полипропилен?
Категорически нет. Полимерные трубы (ПЭ-100, PPR, ПВХ) обладают низким модулем упругости и высокой склонностью к накоплению статического электричества, что создает риск искрового разряда и взрыва пыли. Кроме того, при скорости потока цемента 20–25 м/с тонкая пластиковая стенка разогревается от трения и протирается абразивом за несколько часов работы.
Как защитить от истирания верхний поворот трубы на входе в силос цемента?
Для верхнего колена цементопровода применяют три решения: монтаж стального отвода увеличенного радиуса гиба R=5–10D из толстостенной бесшовной трубы со стенкой 8–10 мм, установку отвода с двойной наварной наружной рубашкой («бронеотвод»), либо использование Т-образного чугунного колена с самофутеровкой цементной подушкой.
Какой компрессор и какое давление требуется для продувки цементопровода Ду 100?
Для эффективной транспортировки цемента по трубе Ду 100 на высоту 20–25 метров требуется подача сухого сжатого воздуха объемом 10–14 м³/мин при рабочем избыточном давлении 0,18–0,25 МПа (1,8–2,5 бар). Превышение давления свыше 0,3 МПа ведет к лавинообразному росту скорости потока и ускорению износа трубы в 2–3 раза.
Что делать, если цементопровод забился во время выгрузки цементовоза?
Необходимо немедленно перекрыть подачу цемента, сбросить давление из цистерны и включить продувку чистым воздухом через верхний обратный клапан. Если продувка не помогает, производится простукивание трассы резиновой киянкой снизу вверх по стояку для разрушения спрессованного свода либо вскрываются межфланцевые разъемы на прямых участках.
Итог
Надежная работа напорного цементопровода на объектах производства бетона и строительных смесей в Казахстане базируется на трех инженерных правилах: использовании стальных труб ВГП усиленной серии со стенкой 4,5 мм по ГОСТ 3262-75, отказе от крутоизогнутых отводов в пользу длиннорадиусных колен R=5–10D и обязательном шунтировании фланцев для электростатического заземления по ПУЭ РК. Компания ATLANT MARKET обеспечивает комплексные поставки сертифицированных стальных труб ВГП усиленной серии, листового металла для броненакладок, отводов и фланцев со склада в Алматы с оперативной нарезкой в проектный размер и доставкой на строительные площадки и промышленные предприятия по всему Казахстану, включая филиалы в городах Каскелен и Талдыкорган.
