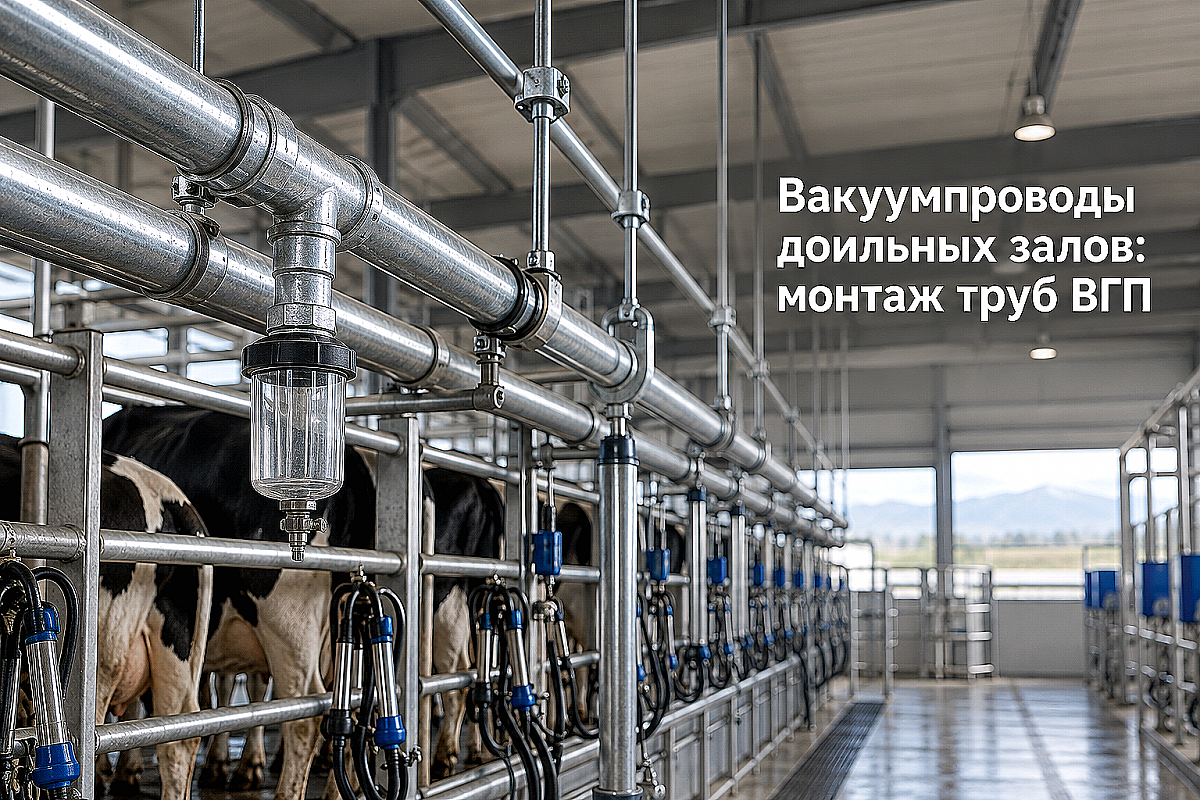

Колебания рабочего разрежения в доильных аппаратах свыше 2 кПа от номинального значения (48–50 кПа) провоцируют неполный выдой молока, раздражение сфинктеров сосков и массовые вспышки мастита у коров на молочно-товарных фермах (МТФ) Алматинской, Костанайской и Северо-Казахстанской областей. В 80% случаев причиной нестабильности вакуума является не поломка вакуумного насоса, а неверно смонтированный технологический трубопровод: зауженные диаметры проходных сечений, провисание труб с образованием водяных пробок и паразитные подсосы воздуха через негерметичные соединения.
Попытка собрать магистральные вакуумпроводы и линии циркуляционной горячей CIP-мойки из тонкостенных полимерных труб (ПВХ или полипропилена) в условиях ферм оборачивается технологическим сбоем. При ежедневной промывке дезинфицирующими растворами с температурой +75…+85 °C полимерные плети длиной 30–50 метров удлиняются, провисают между подвесами и создают застойные карманы с конденсатом и остатками щелочи. Стальная оцинкованная труба ВГП по ГОСТ 3262-75 обыкновенной и усиленной серий обеспечивает абсолютную жесткость вакуумного контура, не деформируется под циклическим нагревом и гарантирует неизменность заданных уклонов на протяжении десятилетий.
Гидравлический и аэродинамический расчет вакуумпроводов: подбор диаметров Ду 40–80 по ГОСТ 3262-75
Вакуумная магистраль МТФ разделяется на три функциональных участка: соединительный трубопровод от вакуум-насосов к ресиверу (вакуум-баллону), магистральный вакуумпровод до распределительного узла доильного зала («Елочка», «Параллель» или «Карусель») и рабочие технологические линии, к которым подключаются пульсаторы и доильные посты. Поток разреженного воздуха, движущийся со скоростью свыше 8–10 м/с, создает повышенное аэродинамическое сопротивление, вызывающее падение вакуума на концевых доильных местах при одновременном снятии аппаратов или срыве сосковой резины.
Расчет проходного сечения ведется по суммарному расходу свободного воздуха, откачиваемого насосами при давлении 50 кПа. Для стабильной работы доильного зала на 16–32 поста скорость движения воздуха в магистрали не должна превышать 4–6 м/с. Занижение диаметра всего на один типоразмер (например, использование Ду 40 вместо проектного Ду 65 на коллекторе) увеличивает гидравлическое сопротивление системы в 3,2 раза, вынуждая насосную станцию работать на пиковых оборотах с повышенным расходом электроэнергии.
Для сборки вакуумных ресиверов и магистралей применяют водогазопроводные трубы по ГОСТ 3262-75 со следующими параметрами:
- Ду 40 (наружный диаметр 48,0 мм, стенка 3,5 мм) — распределительные ветки для подключения до 4–6 доильных аппаратов одновременного доения;
- Ду 50 (наружный диаметр 60,0 мм, стенка 3,5 мм) — рабочие вакуумпроводы для доильных залов на 8–12 постов с длиной плеча до 25 метров;
- Ду 65 (наружный диаметр 75,5 мм, стенка 4,0 мм) — магистральные коллекторы между ресивером и распределительными гребенками на залах до 24 постов;
- Ду 80 (наружный диаметр 88,5 мм, стенка 4,0 мм) — центральные питающие вакуумные магистрали от вакуумных станций производительностью от 2500 до 5000 л/мин.
Уклоны магистралей, сбор конденсата и санитарные ревизии вакуумных линий
В процессе доения и последующей промывки оборудования теплый влажный воздух непрерывно поступает в вакуумпровод. Соприкасаясь с относительно холодными металлическими стенками трубы в неотапливаемом помещении коровника, водяные пары конденсируются, образуя до 5–15 литров влаги за смену. Если труба уложена строго горизонтально или имеет обратный прогиб, скопившаяся вода перекрывает живое сечение вакуумпровода, вызывая резкие гидродинамические пульсации вакуума с амплитудой до 8–10 кПа.
Для предотвращения скопления влаги вакуумпровод монтируют с обязательным постоянным уклоном не менее 0,005–0,01 (5–10 мм на 1 погонный метр) в сторону движения воздуха — по направлению к вакуумному ресиверу или в сторону автоматических спускных клапанов (дренажных ловушек). В нижних точках трассы и на поворотах устанавливают гравитационные ловушки конденсата с прозрачными колбами и поплавковыми шаровыми клапанами, сбрасывающими накопившуюся жидкость при отключении вакуумного насоса.
Санитарные регламенты молочного животноводства требуют периодической промывки внутренней полости вакуумпровода горячим щелочным раствором для удаления органических отложений и бактериального налета. Для этого на концах магистралей вместо глухих заглушек монтируют быстроразборные стальные фланцы или резьбовые муфты с кранами промывки, позволяющие прокачивать моющий раствор по замкнутому контуру непосредственно в дренажный бак.
Специфика монтажа оцинкованных труб ВГП: резьбовые соединения, грувлоки и защита цинкового слоя
Применение электродуговой или газовой сварки при сборке оцинкованных вакуумпроводов нежелательно: температура сварочной дуги (свыше 1500 °C) выжигает слой цинка не только снаружи, но и внутри трубы на расстоянии 30–50 мм от стыка. Образующиеся продукты горения цинка загрязняют внутреннее пространство, а оголенный металл под действием паров молочной кислоты и аммиака покрывается коррозией, продукты которой затягиваются вакуумом в пластинчато-роторные насосы, вызывая задиры графитовых лопаток.
Для сохранения сплошности защитного цинкового покрытия при монтаже доильных залов в Казахстане используют две основные технологии:
- Резьбовые соединения на оцинкованных фитингах. Трубы нарезаются на проектные отрезки, после чего на концах нарезается трубная цилиндрическая резьба по ГОСТ 6357-81. В качестве уплотнителя применяют сантехнический лен с анаэробными пастами, устойчивыми к щелочам и вакууму, либо фторопластовую ленту (ФУМ) толщиной от 0,15 мм. Для плавных поворотов без сопротивления используют стальные крутоизогнутые отводы с заводским цинковым покрытием.
- Бессварные муфтовые соединения (грувлоки). На концах оцинкованных труб ВГП накатываются желобки (пазы), после чего стык соединяется жесткой двухсоставной муфтой с внутренним манжетным уплотнением из EPDM. Грувлочные соединения выдерживают вакуум до −0,95 бар, монтируются без огневых работ и обеспечивают легкую разборку узлов при реконструкции доильного зала.
Подвеска вакуумпроводов к фермам и балкам перекрытий коровника осуществляется на жестких кронштейнах и хомутах с резиновыми виброизолирующими прокладками. Шаг установки опор для труб Ду 40–50 составляет не более 2,5 метров, а для труб Ду 65–80 — не более 3,0 метров. Это исключает провисание металлических хлыстов даже при их полном заполнении водой во время аварийного перелива или регламентной промывки.
Сравнительные параметры труб ВГП для магистралей доильных залов
В таблице ниже приведены расчетные технические характеристики оцинкованных стальных труб ВГП по ГОСТ 3262-75, применяемых для технологической обвязки вакуумных систем и промывочных контуров молочных ферм:
| Условный проход (Ду), мм | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Масса 1 м трубы (оцинкованная), кг | Макс. расход воздуха при скорости 5 м/с, л/мин | Рекомендуемый шаг опорных подвесов, м | Основное назначение на молочной ферме |
|---|---|---|---|---|---|---|
| Ду 40 | 48,0 | 3,5 | 4,01 | 380 | 2,2 | Ответвления к пульсаторам, промывочные линии отдельных боксов |
| Ду 50 | 60,0 | 3,5 | 5,07 | 660 | 2,5 | Распределительные вакуумпроводы залов на 8–12 доильных постов |
| Ду 65 | 75,5 | 4,0 | 7,30 | 1150 | 2,8 | Магистральные вакуумные ветки доильных залов на 16–24 поста |
| Ду 80 | 88,5 | 4,0 | 8,64 | 1630 | 3,0 | Центральный вакуумпровод от насосной станции к ресиверу МТФ |
| Ду 100 | 114,0 | 4,5 | 12,50 | 2750 | 3,5 | Главные коллекторы промышленных молочных комплексов от 800 голов |
Чеклист снабженца при закупке труб ВГП и комплектующих для молочно-товарных ферм
При комплектации материалами строительства или модернизации доильного зала в хозяйствах Алматинской области снабженцу важно проверить соответствие позиций спецификации жестким отраслевым требованиям:
- Сертификат соответствия ГОСТ 3262-75. Трубы должны иметь сплошное диффузионное или горячее цинковое покрытие плотностью не менее 30 г/м² (толщина слоя от 30 мкм) без пузырей, отслоений и черных пятен на внутренней поверхности.
- Класс толщины стенки. Для вакуумпроводов и напорных линий промывки заказывают обыкновенную или усиленную серию. Легкая тонкостенная труба не рекомендуется из-за риска деформации при накатке желобков под грувлоки и снижения глубины резьбы.
- Сортамент соединительных деталей. В спецификацию обязательно закладывают оцинкованные муфты, контргайки, резьбовые переходники, тройники и отводы 90° с аналогичным классом цинкования для исключения электрохимических пар.
- Комплекты креплений и вибродемпферов. Сантехнические хомуты должны комплектоваться термостойкими эластомерными вкладышами (EPDM), устойчивыми к воздействию паров аммиака и горячей воды.
- Услуги металлобазы. На складе компании ATLANT MARKET в Алматы доступна прецизионная нарезка труб ВГП в проектный размер и оперативная доставка партий проката собственным транспортом по строительным площадкам Алматинской области, а также отгрузка на филиалах в Каскелене и Талдыкоргане.
Часто задаваемые вопросы по монтажу вакуумпроводов из труб ВГП
Почему нельзя использовать полипропиленовые (PPR) трубы для вакуумпровода доильного зала?
Полипропилен обладает высоким коэффициентом линейного расширения. При регулярной CIP-промывке горячими растворами (+75…+85 °C) труба удлиняется и провисает между клипсами. В образовавшихся «мешках» скапливается конденсат, который перекрывает просвет трубы и вызывает скачки вакуума до 10 кПа во время доения, что приводит к травмам вымени и маститу.
Какой уклон вакуумпровода считается нормативным по зоотехническим стандартам?
Нормативный уклон составляет от 0,5% до 1,0% (5–10 мм на 1 метр длины трубы) по направлению движения воздушного потока к ресиверу или в сторону автоматических дренажных клапанов. Наличие контруклонов категорически не допускается.
Как защитить резьбовые соединения оцинкованных труб ВГП от утечек вакуума?
Для герметизации резьбы используют комбинацию сантехнического льна высокой очистки с полимеризующимися анаэробными герметиками либо фторопластовую ленту ФУМ высокой плотности (от 0,15 мм). Использование масляных красок запрещено из-за риска загрязнения вакуумной линии и разрушения резиновых уплотнений датчиков.
Чем опасна электросварка при монтаже оцинкованных вакуумпроводов?
Сварочная дуга полностью выжигает цинк на внутренней поверхности трубы, образуя участок оголенной углеродистой стали. В условиях 100% влажности и паров аммиака в коровнике это место быстро ржавеет. Отслаивающаяся ржавчина и оксид цинка затягиваются вакуумом в насос, повреждая графитовые лопатки и рабочие камеры агрегата.
Что взять с собой к закупке
Для безошибочной закупки материалов под обвязку доильного блока подготовьте сводную спецификацию: суммарный метраж труб ВГП по диаметрам (Ду 40, Ду 50, Ду 65, Ду 80), число оцинкованных резьбовых фитингов или грувлочных муфт, количество хомутов с резиновым профилем и ловушек конденсата с ревизиями. Приобретение качественного сертифицированного трубного проката на металлобазе АТЛАНТ МАРКЕТ в Алматы с заводскими паспортами гарантирует стабильность вакуумного режима и долговечность технологических линий вашей молочной фермы.
